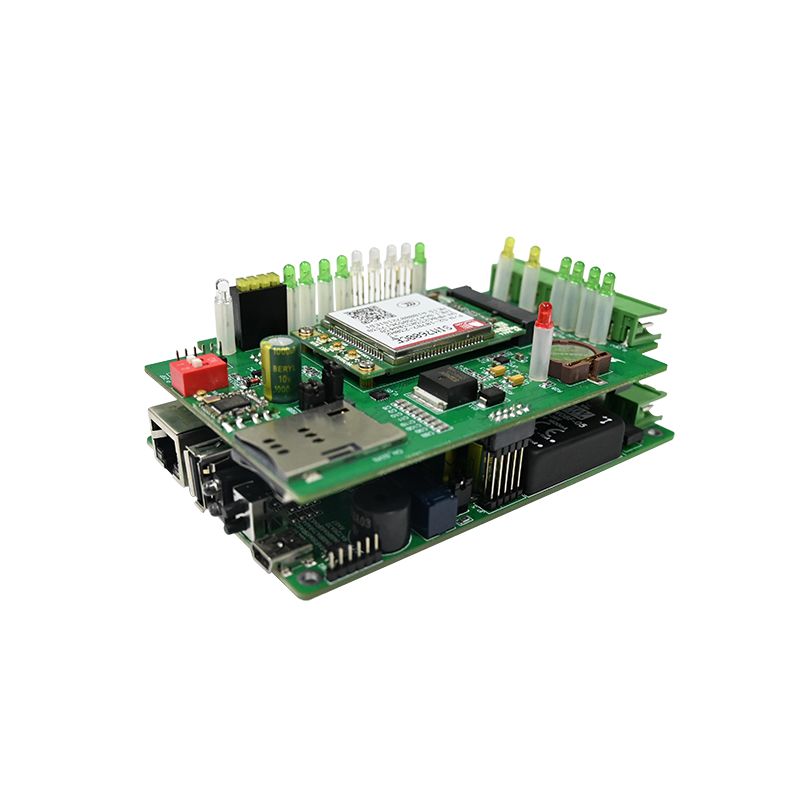

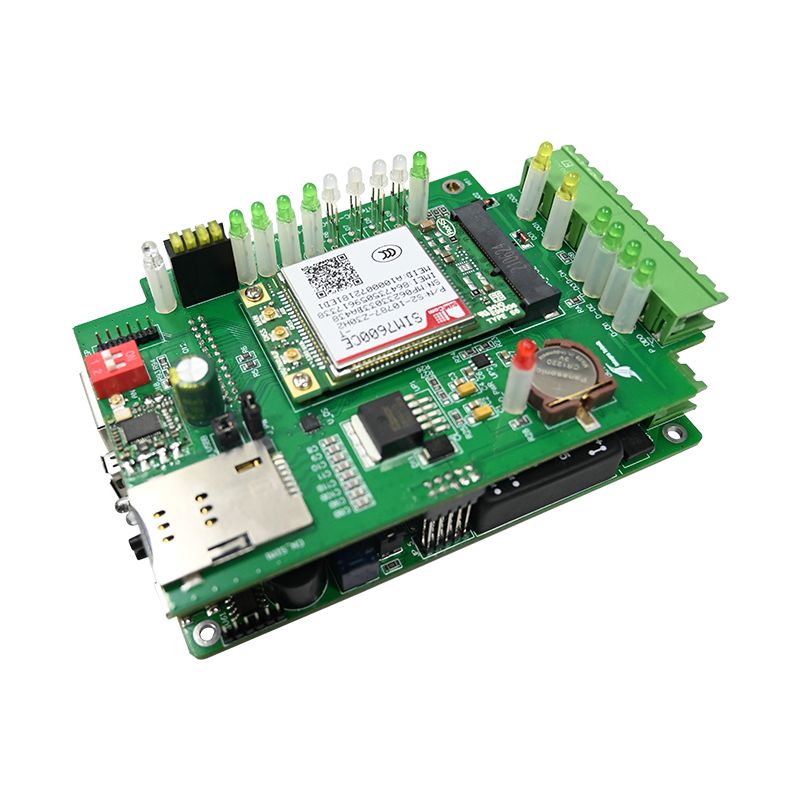

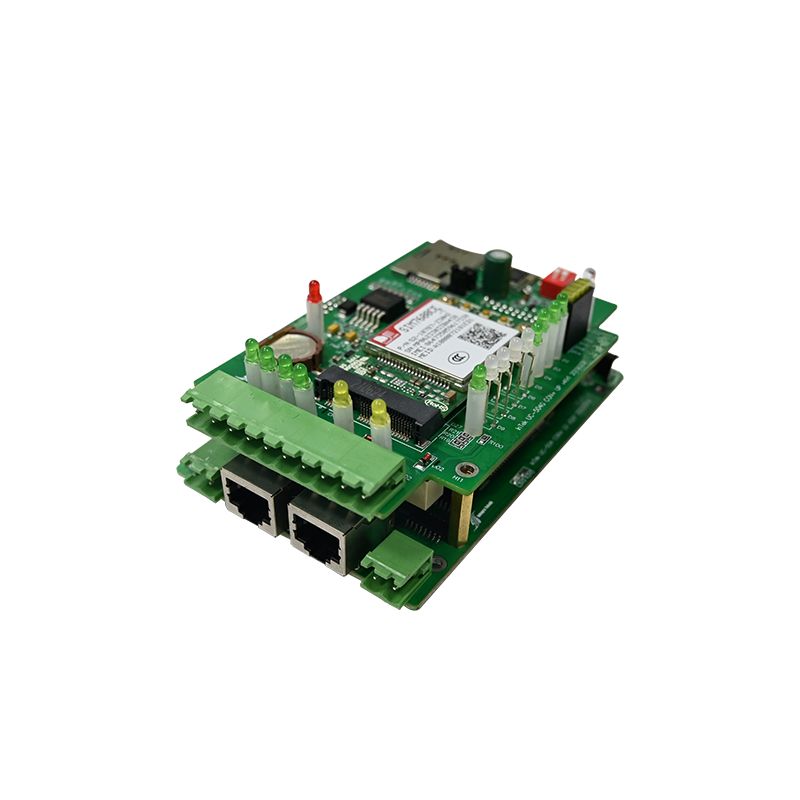

प्रवेश नियंत्रण PCBA

UNIXPLORE प्रवेशPCBA नियंत्रित करासुरक्षितता उपकरणे ब्रँड्स, ऍक्सेस कंट्रोल सिस्टीम इंटिग्रेटर्स आणि विश्वसनीय आणि स्केलेबल इलेक्ट्रॉनिक ऍक्सेस कंट्रोल सोल्यूशन्स शोधणाऱ्या बुद्धिमान बिल्डिंग सोल्यूशन प्रदात्यांसाठी विकसित केले आहे. हे व्यावसायिक-श्रेणी प्रवेश नियंत्रण PCBA जलद प्रमाणीकरण प्रक्रिया, स्थिर रिले नियंत्रण, एनक्रिप्टेड संप्रेषण आणि लवचिक ऑफलाइन व्यवस्थापन एका संक्षिप्त आणि टिकाऊ PCB प्लॅटफॉर्ममध्ये एकत्रित करते.

ऍक्सेस कंट्रोल पीसीबीए म्हणजे काय?

ऍक्सेस कंट्रोल PCBA म्हणजे कार्ड रीडर, कीपॅड, बायोमेट्रिक स्कॅनर आणि डोअर कंट्रोलरमधील इलेक्ट्रॉनिक मेंदू. हे क्रेडेंशियल डेटावर प्रक्रिया करते, प्रमाणीकरण निर्णय घेते आणि लॉक ॲक्ट्युएटर ट्रिगर करते. सामान्य-उद्देशीय बोर्डांच्या विपरीत, PCBA ने सुरक्षा-श्रेणी एन्क्रिप्शन, अयशस्वी-सुरक्षित रिले लॉजिक आणि संक्षिप्त आउटेज दरम्यान अखंड उर्जा हाताळणे आवश्यक आहे.

चुकीचे ऍक्सेस कंट्रोल PCBA निवडल्याने दारावर झटके येतात जे लॅचमध्ये अयशस्वी होतात, क्रेडेन्शियल्स जे पडताळण्यासाठी काही सेकंद घेतात किंवा जास्त रहदारीच्या काळात सिस्टम लॉकअप पूर्ण करतात.

ऍक्सेस कंट्रोल PCBA ची मुख्य कार्ये

• क्रेडेन्शियल रीडिंग - Wiegand, OSDP, किंवा RFID/हिड कार्ड रीडर्सकडून सीरियल इनपुट
• ऑथेंटिकेशन लॉजिक - ऑनबोर्ड डेटाबेस (ऑफलाइन) किंवा होस्ट कंट्रोलरला रिले
• रिले नियंत्रण - चुंबकीय लॉक किंवा इलेक्ट्रिक स्ट्राइकसाठी ड्राय कॉन्टॅक्ट आउटपुट
• इनपुट मॉनिटरिंग - डोअर पोझिशन सेन्सर (रीड स्विच) आणि रिक्वेस्ट-टू-एक्झिट (REX) बटण
• अँटी-टेम्पर डिटेक्शन – एन्क्लोजर ओपन सेन्सर आणि मेमरी टेम्पर प्रोटेक्शन

टिपिकल एपीप्लिकेशन्स

तपशीलवार तांत्रिक मापदंड

खालील वैशिष्ट्ये कार्यालये, अपार्टमेंट आणि औद्योगिक सुविधांसाठी योग्य व्यावसायिक दर्जाचे प्रवेश नियंत्रण PCBA दर्शवितात.

विद्युत वैशिष्ट्ये

इनपुट आणि आउटपुट इंटरफेस

मेमरी आणि वापरकर्ता क्षमता

भौतिक आणि पर्यावरणीय

• बोर्ड परिमाणे - 85 मिमी x 55 मिमी (मानक) किंवा 100 मिमी x 70 मिमी (बंदिस्त)
• माउंटिंग - स्टँडऑफसाठी चार 3.5 मिमी छिद्र
• ऑपरेटिंग तापमान - -20°C ते +65°C
• स्टोरेज तापमान - -40°C ते +85°C
• आर्द्रता सहिष्णुता - 10% ते 90% RH (नॉन-कंडेन्सिंग)
• बॅटरी बॅकअप - पर्यायी 3.7V ली-आयन किंवा 12V लीड-ऍसिड चार्जिंग सर्किट

सुरक्षा वैशिष्ट्ये

• एन्क्रिप्शन - OSDP संप्रेषणासाठी AES-128
• छेडछाड शोध - संलग्न उघडे रिले लॉकआउट आणि अलार्म आउटपुट ट्रिगर करते
• वॉचडॉग टाइमर - प्रोसेसर लॉकअपच्या 5 सेकंदांनंतर स्वयंचलित रीसेट
• फ्लॅश मेमरी संरक्षण - बूट झाल्यावर चेकसम सत्यापन

हे प्रवेश नियंत्रण PCBA कसे तुलना करते

प्रवेश नियंत्रण PCBA FAQ

हे तीन प्रश्न सुरक्षा प्रणाली इंटिग्रेटर्स, सुविधा व्यवस्थापक आणि हार्डवेअर अभियंते द्वारे विचारले जातात जे ऍक्सेस कंट्रोल पीसीबीए सोल्यूशन्सचे मूल्यांकन करतात.

प्रश्न 1: ऍक्सेस कंट्रोल PCBA वरील फेल-सेक्योर आणि फेल-सेफ रिले कॉन्फिगरेशनमध्ये काय फरक आहे आणि मी कोणते वापरावे?

उत्तर:पॉवर आउटेज दरम्यान दरवाजे लॉक करायचे की अनलॉक करायचे हे फरक ठरवतो. अयशस्वी-सुरक्षित (ज्याला पॉवर-टू-ओपन देखील म्हणतात) म्हणजे दरवाजा अनलॉक करण्यासाठी रिले ऊर्जावान असणे आवश्यक आहे. जेव्हा शक्ती गमावली जाते, तेव्हा रिले त्याच्या विश्रांतीच्या स्थितीत परत येते, जे दरवाजा लॉक ठेवते. हे सुरक्षितता दरवाजे, सर्व्हर रूम आणि रोख हाताळणी क्षेत्रांसाठी वापरले जाते जेथे घुसखोरांना बाहेर ठेवणे सोपे बाहेर पडण्यापेक्षा अधिक महत्त्वाचे आहे. अयशस्वी-सुरक्षित (पॉवर-टू-लॉक) म्हणजे दरवाजा लॉक करण्यासाठी रिले ऊर्जावान असणे आवश्यक आहे. वीज गेली की, दरवाजा आपोआप अनलॉक होतो. आणीबाणीतून बाहेर पडण्यासाठी, पायऱ्यांचे दरवाजे आणि बाहेर पडण्याच्या कोणत्याही मार्गासाठी अग्निशमन कोडद्वारे हे आवश्यक आहे जेथे वीज बिघाडाच्या वेळी लोकांना बाहेर पडणे आवश्यक आहे. बहुतेक ऍक्सेस कंट्रोल PCBA बोर्ड फॉर्म C (COM, N/O, N/C) म्हणून कॉन्फिगर केलेला ड्राय कॉन्टॅक्ट रिले प्रदान करतात. अयशस्वी-सुरक्षिततेसाठी, लॉक N/O टर्मिनलशी जोडा. अयशस्वी-सुरक्षिततेसाठी, लॉक N/C टर्मिनलशी जोडा. निवडण्यापूर्वी नेहमी स्थानिक फायर कोडची पडताळणी करा - NFPA 101 ला व्यावसायिक इमारतींमधील सर्व बाहेरच्या दरवाजांवर अयशस्वी-सुरक्षित असणे आवश्यक आहे. सुरक्षा आणि अग्निशमन दोन्हीची आवश्यकता असलेल्या दरवाजांसाठी, फेल-सेफ लॉक आणि बॅटरी बॅकअप पॅनेल वापरा जे मेन अयशस्वी झाल्यानंतर 4-8 तास ऍक्सेस कंट्रोल PCBA ला चालू ठेवते.

प्रश्न 2: हे प्रवेश नियंत्रण PCBA नेटवर्क कनेक्शनशिवाय ऑफलाइन कार्य करू शकते आणि किती वापरकर्ते ते स्थानिक पातळीवर संचयित करू शकतात?

उत्तर:होय. हे PCBA स्टँडअलोन मोडमध्ये पूर्णपणे ऑफलाइन कार्य करते. सर्व वापरकर्ता क्रेडेन्शियल, ऍक्सेस शेड्यूल आणि इव्हेंट लॉग ऑनबोर्ड फ्लॅश मेमरीमध्ये संग्रहित केले जातात. मानक कॉन्फिगरेशनमध्ये 1,000 वापरकर्ते 10,000 इव्हेंट लॉगसह कोणत्याही अतिरिक्त खर्चाशिवाय आहेत. विस्तारित आवृत्ती (फर्मवेअरद्वारे फील्ड-अपग्रेडेबल) मध्ये 10,000 वापरकर्ते आणि 50,000 इव्हेंट आहेत. ऑफलाइन ऑपरेशनसाठी सुरुवातीला वापरकर्त्यांना लोड करण्यासाठी प्रोग्रामिंग डिव्हाइसची आवश्यकता असते - एकतर समर्पित मास्टर कार्ड (प्रथम कार्ड प्रोग्राम केलेले प्रशासक विशेषाधिकार परिभाषित करते), सहाय्यक इनपुटशी कनेक्ट केलेले वायर्ड कीपॅड किंवा कॉन्फिगरेशन पोर्ट (TTL किंवा RS-232) द्वारे तात्पुरते लॅपटॉप कनेक्शन. एकदा प्रोग्राम केल्यानंतर, ऍक्सेस कंट्रोल PCBA स्थानिक पातळीवर 50 मिलिसेकंदांमध्ये प्रमाणीकरणाचे निर्णय घेते. क्लाउड नाही, होस्ट पीसी नाही, इथरनेट केबलची आवश्यकता नाही. हे ऑफलाइन PCBA डिझाइन्स रिमोट गेट्स, बांधकाम ट्रेलर आणि लहान कार्यालयांसाठी आदर्श बनवते जेथे नेटवर्क केबलिंग चालवणे अव्यवहार्य आहे. ऑफलाइन बोर्डवरून इव्हेंट लॉग पुनर्प्राप्त करण्यासाठी, तुम्ही लॅपटॉप कनेक्ट करणे किंवा पोर्टेबल डेटा ट्रान्सफर डिव्हाइस वापरणे आवश्यक आहे. रिअल-टाइम मॉनिटरिंगसाठी इथरनेट किंवा वाय-फाय सह नेटवर्क केलेले प्रवेश नियंत्रण PCBA आवश्यक आहे.

प्रश्न 3: मी या ऍक्सेस कंट्रोल PCBA ला Wiegand रीडर कसे वायर करू शकतो आणि केबलचे कमाल अंतर किती आहे?

उत्तर:Wiegand इंटरफेस तीन सक्रिय सिग्नल वापरते: डेटा 0 (D0), डेटा 1 (D1), आणि ग्राउंड (GND). काही वाचकांना +12V पॉवर देखील आवश्यक आहे. या वायरिंग टेबलचे अनुसरण करा:

12V वर Wiegand साठी कमाल केबल अंतर वायर गेज आणि केबल कॅपेसिटन्सवर अवलंबून आहे:

ड्रेन वायरसह स्ट्रेंडेड, शिल्डेड, ट्विस्टेड-पेअर केबल वापरा. ग्राउंड लूप टाळण्यासाठी फक्त ऍक्सेस कंट्रोल पीसीबीएच्या टोकावर (रीडरवर कधीही नाही) शील्डला अर्थ ग्राउंडशी जोडा. या मर्यादेपेक्षा जास्त अंतरासाठी, Wiegand रिपीटर स्थापित करा किंवा OSDP (RS-485) वर स्विच करा, जे विश्वसनीयरित्या 1,200 मीटर (4,000 फूट) पर्यंत पोहोचते. अंतिम स्थापनेपूर्वी नेहमी बेंचवरील लांब केबलसह चाचणी करा - सिग्नल खराब होण्यामुळे मधूनमधून कार्ड रीड होऊ शकतात जे साइटवर डीबग करणे कठीण आहे.

ऍक्सेस कंट्रोल PCBA साठी इंस्टॉलेशन सर्वोत्तम पद्धती

चुकीच्या पद्धतीने स्थापित केल्यास उच्च-गुणवत्तेचे प्रवेश नियंत्रण PCBA देखील अपयशी ठरते. या मार्गदर्शक तत्त्वांचे अनुसरण करा.

माउंटिंग स्थान

• सुरक्षित क्षेत्राच्या आत - कंट्रोलर संरक्षित झोनमध्ये ठेवा (बाहेरील दरवाजाच्या वर नाही)
• उंची - प्रोग्रामिंग दरम्यान कीपॅड प्रवेशासाठी 1.5 ते 1.8 मीटर
• संलग्नक - व्यावसायिक प्रतिष्ठापनांसाठी मेटल लॉक करण्यायोग्य बॉक्स वापरा
• वेगळे करणे - एसी पॉवर लाईन्स (120/240V) कमी-व्होल्टेज वायरिंगपासून किमान 30 सेमी अंतरावर ठेवा.

रिलेसाठी वायरिंग मार्गदर्शक तत्त्वे

वायरिंगच्या सामान्य चुका

तैनातीपूर्वी चाचणी चेकलिस्ट

बेंच सोडण्यापूर्वी प्रत्येक ऍक्सेस कंट्रोल PCBA वर हा क्रम चालवा.

खंडपीठ चाचणी प्रक्रिया

1. 12V DC लागू करा आणि वर्तमान मोजा (निष्क्रिय असताना 40-60mA वैशिष्ट्यपूर्ण)
2. वैध कार्ड सादर करा - रिलेने क्लिक केले पाहिजे आणि एलईडी स्थिती बदलली पाहिजे
3. N/O रिले टर्मिनल्समध्ये सातत्य मोजा (प्रोग्राम केलेल्या होल्ड वेळेसाठी बंद केले पाहिजे)
4. अवैध कार्ड सादर करा - रिले सक्रिय होऊ नये
5. REX इनपुट सक्रिय करा - क्रेडेन्शियलशिवाय दरवाजा अनलॉक करणे आवश्यक आहे
6. संलग्नक उघडा - छेडछाड आउटपुटची स्थिती बदलली पाहिजे
7. फायर अलार्म इनपुटचे अनुकरण करा - सर्व अयशस्वी-सुरक्षित रिले डी-एनर्जाइझ करणे आवश्यक आहे

पास/नापास निकष

मुख्य तपशील संदर्भ

हा ब्लॉक खरेदी आणि अभियांत्रिकी संदर्भासाठी ठेवा.

ऍक्सेस कंट्रोल PCBA - कमर्शियल ग्रेड

• इनपुट: 9-24V DC, 60mA स्टँडबाय
• रीडर इंटरफेस: Wiegand 26/34-bit किंवा OSDP (RS-485)
• वापरकर्ता क्षमता: 1,000 (मानक) / 10,000 (विस्तारित)
• इव्हेंट लॉग: 10,000 इव्हेंट
• रिले: लॉक (5A) + Aux (2A)
• इनपुट: डोअर सेन्सर, REX, फायर इंटरलॉक
• ऑपरेटिंग तापमान: -20°C ते +65°C

• सुरक्षा: AES-128, वॉचडॉग, छेडछाड शोध
