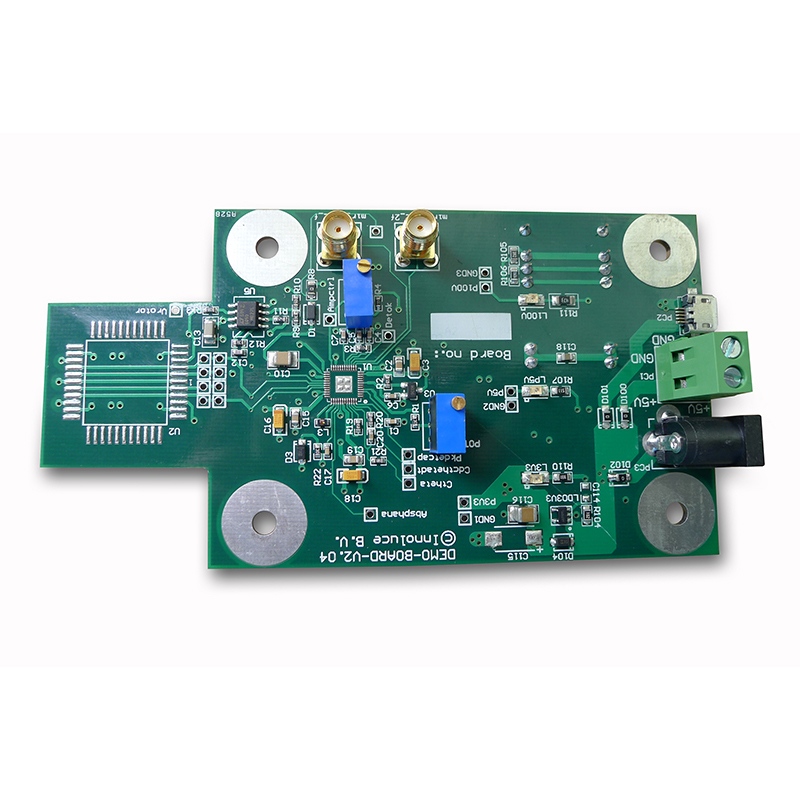

बेबी मॉनिटर PCBA साठी मुख्य विश्वसनीयता आवश्यकता
विश्वसनीयता वैशिष्ट्यांसह सुरू होते. बाळाच्या खोलीच्या परिस्थितीचा अंदाज लावू नका.
पर्यावरणीय आणि ऑपरेशनल पॅरामीटर्स
पॅरामीटर आवश्यक तपशील हे का महत्त्वाचे आहे ऑपरेटिंग तापमान0°C ते 45°C नर्सरी हीटर्स आणि खुल्या खिडक्या आर्द्रता सहिष्णुता10%--90% नॉन-कंडेन्सिंग ह्युमिडिफायर्स आणि ड्रोल सतत रनटाइम 72 तास किमान पालक चार्ज करणे विसरतात बाळाच्या युनिटसाठी घरकुल जवळ कमी EMI

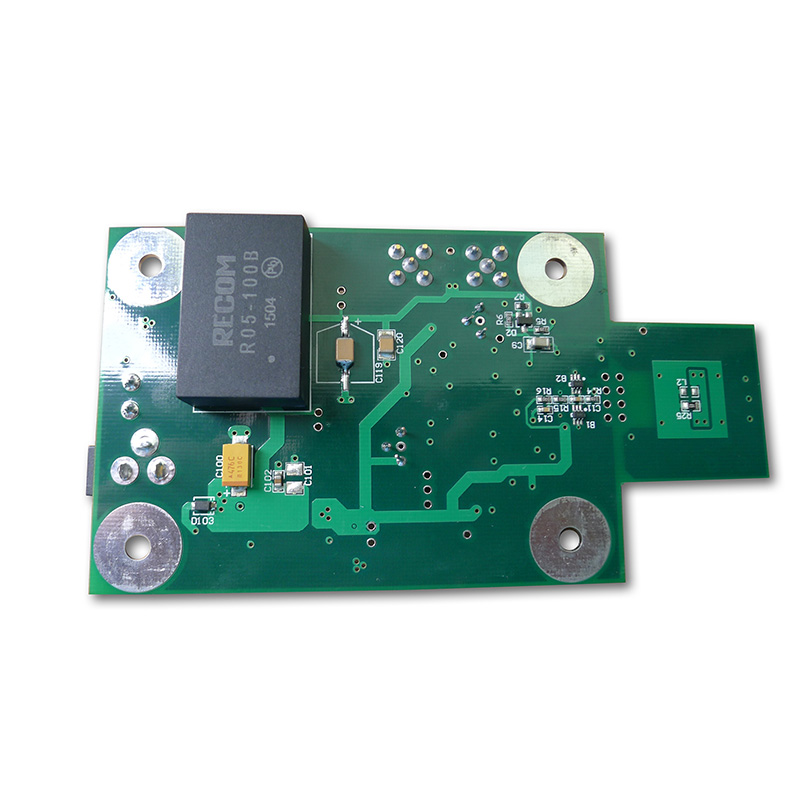

24/7 ऑपरेशनसाठी पॉवर आर्किटेक्चर
पॉवर रेलकम्पोनेंटविश्वसनीयता वैशिष्ट्य बॅटरी चार्जर थर्मल रेग्युलेशनसह रेखीय चार्जर लिथियम फायर3.3V डिजिटलडीसी-डीसी (2 मेगाहर्ट्झ स्विचिंग) प्रतिबंधित करते ऑडिओ बँड 3.0V आरएफअल्ट्रा-लो नॉइज LDO (10 µVrms) वर आवाज ठेवतो. लहान पासून
गंभीर: बॅटरी संरक्षण IC नंतर सुपरकॅपेसिटर (0.47F, 5.4V) जोडा. हे कमी-बॅटरी बंद झाल्यानंतर 10 सेकंद रेकॉर्डिंगला अनुमती देते.
उच्च MTBF साठी घटक निवड
बेबी मॉनिटर PCBA साठी अपयशांमधला सरासरी वेळ (MTBF) 50,000 तासांपेक्षा जास्त असावा. खाली सिद्ध पर्याय आहेत.
वायरलेस चिपसेट आणि अँटेना
यासह चिपसेट निवडा:
- एकात्मिक PA(बाल सुरक्षा मानके पूर्ण करण्यासाठी आउटपुट पॉवर ≤ +10 dBm)
- बोलण्याआधी ऐका(कॉर्डलेस फोनमध्ये हस्तक्षेप टाळा)
- वारंवारता hopping(४०+ चॅनेल)
चिपसेट फॅमिली ॲडव्हांटेज गैरसोय नॉर्डिक nRF52 मालिका कमी स्लीप करंट (0.5 µA) मर्यादित व्हिडिओ बँडविड्थ सिलिकॉन लॅब्स EFR32 ऑडिओ लार्जर पॅकेजसाठी उत्कृष्ट ADC (QFN48) टेक्सास इन्स्ट्रुमेंट्स CC26xx-40°C ते +85 पेक्षा जास्त शिल्लक
अँटेना निवड: PCBA काठावर मेन्डर्ड इनव्हर्टेड-एफ अँटेना (MIFA) वापरा. धातूच्या वस्तू (स्पीकर मॅग्नेट, बॅटरी पॅक) पासून 10 मिमी क्लिअरन्स ठेवा.
ऑडिओ इनपुट आणि प्रक्रिया
घटक विशिष्टताविश्वसनीयता नोटमायक्रोफोनएमईएमएस, -38 dBV संवेदनशीलता सिलिकॉन कव्हर ड्रूल रेझिस्टन्ससाठी प्रीम्प्लीफायरगेन 40 dB, आवाज < 5 nV/√HzAC- 0.1 Hz HPF सह जोडलेले (रंबल काढून टाका) -10 वरून VOdA4JX पर्यंत dBFSDडिजिटल हिस्टेरेसिस (3 dB) आउटपुट लीड्सवर स्पीकर ampClass-D, 1.5 W मध्ये 8Ωफेराइट मणी चॅटरिंग प्रतिबंधित करते (EMI कमी करा)
तापमान संवेदन (गंभीर सुरक्षा वैशिष्ट्य)
बेबी युनिट PCBA वर चार्जिंग IC जवळ थर्मिस्टर (NTC, 10 kΩ 25°C वर) ठेवा. फर्मवेअर आवश्यक आहे:
- दर 30 सेकंदांनी तापमान नोंदवा
- ५०°C वर चार्जिंग बंद करा
- पालक युनिटला 45°C वर वायरलेस अलर्ट पाठवा

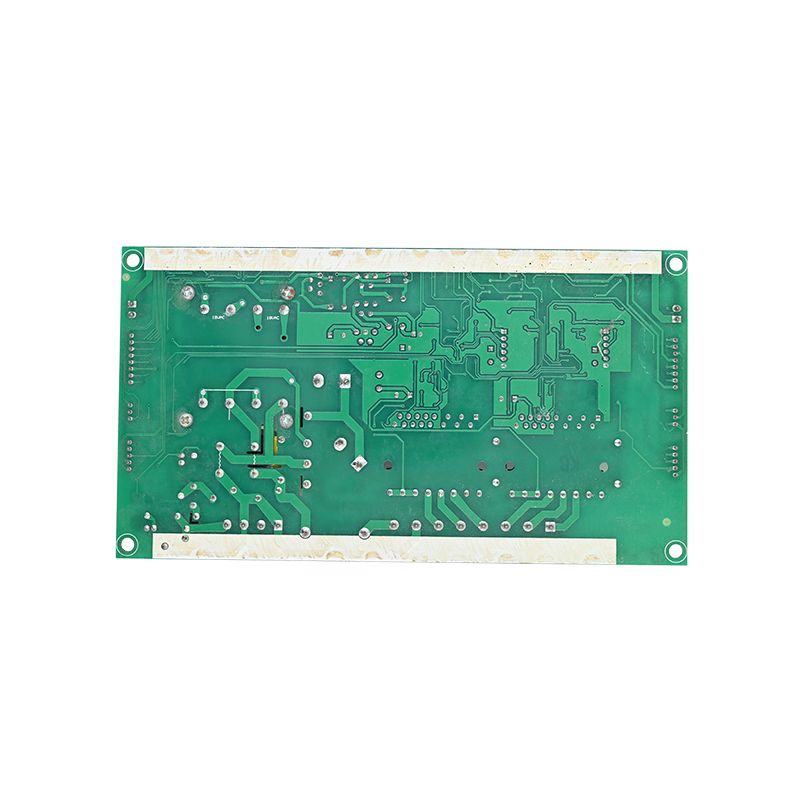

कमी आरएफ लीकेज आणि ऑडिओ गुणवत्तेसाठी पीसीबी लेआउट
गोंगाट करणारा बेबी मॉनिटर PCBA स्थिर आणि ड्रॉपआउट कारणीभूत ठरतो. या नियमांचे पालन करा.
लेयर स्टॅक आणि ग्राउंडिंग
लेयर फंक्शन कंस्ट्रेंटटॉपआरएफ (अँटेना फीड, चिपसेट) ग्राउंडइनरसह कॉप्लानर वेव्हगाइड 1 सतत ग्राउंड RF सेक्शन अंतर्गत कोणतेही विभाजन नाही इनर 2 पॉवर (3.3V, 1.8V)प्रत्येक LDOBottomAudio अंतर्गत बेट, बटणे, LEDs डिजिटल ट्रॅव्हल्सपासून दूर ठेवा
नियम: प्रत्येक पॉवर पिनवर 0.1 µF कॅपेसिटर ठेवा. कमी इंडक्टन्ससाठी 0402 आकार वापरा.
ऑडिओ ग्राउंड अलगाव
डिजिटल ग्राउंड आणि ॲनालॉग ग्राउंड कोडेक अंतर्गत एकाच बिंदूवर भेटले पाहिजेत. ग्राउंड प्लेन दरम्यान फेराइट मणी (100 MHz वर 600Ω) वापरा परंतु ग्राउंड लूप नसल्याची पडताळणी केल्यानंतरच.
ऑसिलोस्कोपने तपासा: RF प्रसारित करताना प्रोब मायक्रोफोन आउटपुट. आवाज 2 mV पीक-टू-पीकच्या खाली असावा.
प्रमाणीकरण आणि प्रमाणन चेकलिस्ट
उत्पादनापूर्वी, प्रत्येक बेबी मॉनिटर पीसीबीएची या सहा मानकांविरुद्ध चाचणी करा.
TestMethodPass/अयशस्वी निकष ऑडिओ ड्रॉपआउट 3 भिंतींसह 30 मीटर अंतरावर चालणे< 3 ड्रॉपआउट प्रति मिनिट टिकणारे > 100 ms बॅटरी रनटाइम 65 dB SPL वर सतत VOX > 2000 mAh बॅटरीसाठी 70 तास, बॅटरी चार्जिंग टर्म सीसीबीए कॉम्प्यूटरमध्ये कॉम्प्युटर कमी नाही. 70° CRF पेक्षा जास्त सहअस्तित्व वायफाय राउटरच्या शेजारी चालते (2.4 GHz) कायमस्वरूपी संवेदनाक्षमता नाही ड्रोल रेझिस्टन्स मायक्रोफोन पोर्टवर सॉल्ट स्प्रे कोरडे झाल्यानंतर ऑडिओ सामान्य होतो ओव्हर-डिस्चार्ज बॅटरी व्होल्टेज 2.8VMCU RF बंद करते, RTC ठेवते
FAQ -- विश्वसनीय बेबी मॉनिटर PCBA बद्दल सामान्य प्रश्न
Q1: बेबी मॉनिटर पीसीबीए डिझाइनमध्ये सर्वात सामान्य लपविलेले अपयश काय आहे?
अ:ऑडिओ इनपुट मार्गाजवळ ठेवलेल्या सिरेमिक कॅपेसिटरचा मायक्रोफोनिक आवाज. जेव्हा बेबी युनिट कंपन करते (बॅसिनेट मोटर किंवा सोडलेल्या टॉयमधून), वर्ग 2 डायलेक्ट्रिक कॅप्स (X7R, X5R) 5 mV पर्यंत पायझोइलेक्ट्रिक व्होल्टेज निर्माण करतात. हे मायक्रोफोन प्रीएम्प्लिफायरमध्ये जोडले जाते आणि ऐकू येण्याजोगे क्लिक किंवा रंबलिंग तयार करते. उपाय दुप्पट आहे: 1) पहिल्या लाभ टप्प्यात सर्व ऑडिओ कपलिंग आणि डीकपलिंगसाठी C0G (NP0) कॅपेसिटर वापरा. 2) जर X7R अपरिहार्य असेल तर, PCBA वर कॅपेसिटर 90 अंश भौतिकरित्या फिरवा जेणेकरून यांत्रिक ताण इलेक्ट्रोडच्या दिशेने संरेखित होईल. नेहमी 20 Hz, 1 Grms वर कंपन सारणीसह प्रमाणित करा.
Q2: बॅटरी रसायनशास्त्राची निवड बेबी मॉनिटर PCBA दीर्घायुष्यावर कसा परिणाम करते?
अ:तीन रसायनशास्त्र खूप भिन्न अपयश मोड तयार करतात:
- लि-आयन (१८६५०): सर्वाधिक ऊर्जा घनता परंतु अचूक CC/CV चार्जिंग आवश्यक आहे. गहाळ नकारात्मक तापमान गुणांक (NTC) सेन्सर थर्मल पळून जातो. संरक्षण IC असलेल्या प्रमाणीकृत बॅटरी पॅकसहच वापरा.
- LiFePO4: अधिक सुरक्षित (150°C खाली थर्मल रनअवे नाही) आणि जास्त सायकल आयुष्य (2000 सायकल). तथापि, कमी व्होल्टेज (3.2V नाममात्र) 3.3V लॉजिकसाठी बूस्ट कन्व्हर्टरची मागणी करते, ज्यामुळे किंमत आणि रिपल नॉइज जोडले जातात.
- NiMH(कमी किमतीचे डिझाईन्स): खूप क्षमाशील पण मेमरी इफेक्टचा त्रास होतो. PCBA मध्ये इंधन गेज रिकॅलिब्रेट करण्यासाठी प्रत्येक 30 चक्रांनी डिस्चार्ज सर्किट समाविष्ट करणे आवश्यक आहे. याशिवाय, रनटाइम 6 महिन्यांनंतर 50% कमी होतो.
विश्वसनीय बेबी मॉनिटर PCBA साठी, सुरक्षिततेसाठी LiFePO4 निवडा किंवा ड्युअल ओव्हर-व्होल्टेज संरक्षणासह दर्जेदार Li-ion (IC + PTC).
Q3: मी फक्त ऑडिओ आणि व्हिडिओ बेबी मॉनिटर्ससाठी समान PCBA डिझाइन वापरू शकतो?
अ:नाही, आणि याचा प्रयत्न केल्याने तीन विशिष्ट विश्वासार्हता समस्या येतात:
- मेमरी बँडविड्थ-- फक्त-ऑडिओसाठी 64 kB RAM आवश्यक आहे. संकुचित फ्रेमसाठी व्हिडिओला किमान 2 MB आवश्यक आहे. बाह्य RAM सह सामायिक केलेले PCBA लांब ट्रेस जोडते जे ESD चाचणी अयशस्वी होते.
- आरएफ कर्तव्य चक्र-- ऑडिओ 10% वेळ प्रसारित करतो. व्हिडिओ 80% वेळ प्रसारित करतो. व्हिडिओ मोडमध्ये तेच 2.4 GHz PA जास्त गरम होते, 20 मिनिटांनंतर 6 dB ने वाढ होते. व्हिडिओ डिझाइनसाठी तुम्हाला PA अंतर्गत ॲरेद्वारे थर्मल आवश्यक आहे.
- वीज वितरण-- ऑडिओ बेबी मॉनिटर PCBA 200 mA वर आहे. व्हिडिओ 600 mA वर पोहोचतो. पातळ पॉवर ट्रेससह (0.25 मिमी) सामान्य पीसीबी लेआउटमुळे व्होल्टेज डूप होते जे कॅमेरा मॉड्यूल रीसेट करते. व्हिडिओ डिझाइनसाठी 0.6 मिमी ट्रेस किंवा स्वतंत्र 1A बक कन्व्हर्टर आवश्यक आहे.
दोन स्वतंत्र पीसीबीए तयार करा. ऑडिओ फक्त 2-लेयर बोर्ड वापरतो. व्हिडिओला नियंत्रित प्रतिबाधासह 4 स्तर आवश्यक आहेत.
शून्य अर्भक जोखमीसाठी उत्पादन चाचणी
प्रत्येक एकत्रित बेबी मॉनिटर पीसीबीए पास करणे आवश्यक आहे:
चाचणी स्टेशन कालावधी नकार निकष ऑडिओ लूपबॅक10 सेकंदटीएचडी > 1% 1 kHz बॅटरी सिम्युलेटर 30 सेकंद चार्ज करंट > 50 mA खाली 3.0VRF संवेदनशीलता5 सेकंद पॅकेट त्रुटी दर > 1% -95 dBm ओव्हर तापमान 60 सेकंद पूर्ण चार्ज झाल्यानंतर
अंतिम डिझाइन पुनरावलोकन चेकलिस्ट
आयटम कन्फर्मेशन स्कीमॅटिक सर्व इनपुटमध्ये ESD संरक्षण असते (8 kV संपर्क) BOMCapacitor व्होल्टेज रेटिंग ≥ 2× अपेक्षित (उदा. 5V रेलसाठी 10V) यांत्रिक नाही उंच घटक (उंची > 4 मिमी) पकड क्षेत्राजवळ FirmwareWatchdog टाइमर > MCU 5 व्हीसीयू रेस असल्यास मिनिटे अनुपालनFCC भाग 15 आणि EN 62368-1 (ऑडिओ सुरक्षा)
विश्वासार्ह बेबी मॉनिटर PCBA डिझाइन करणे म्हणजे खर्च कमी करण्यापेक्षा लहान मुलांच्या सुरक्षिततेला प्राधान्य देणे. चांगले बांधलेले बोर्ड दात काढणे आणि तांडव करून शांतपणे कार्य करते. नर्सरीच्या वास्तविक परिस्थितींसह चाचणी करा -- व्हाईट नॉइज मशीन, मंद दिवे आणि मायक्रोवेव्ह ओव्हन. पालकांचा विश्वास मिळवण्याचा हा एकमेव मार्ग आहे.
