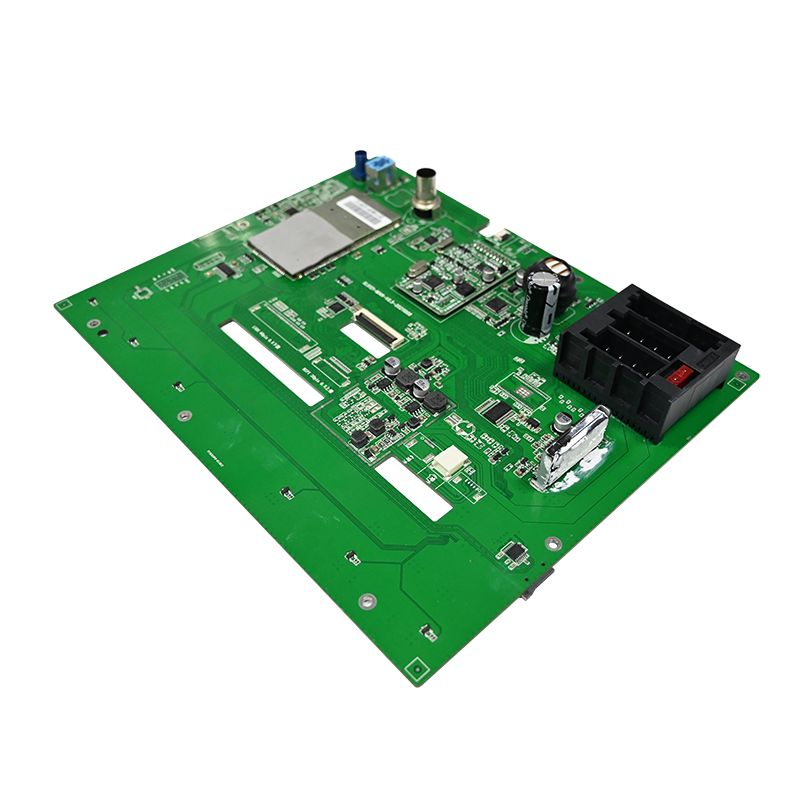

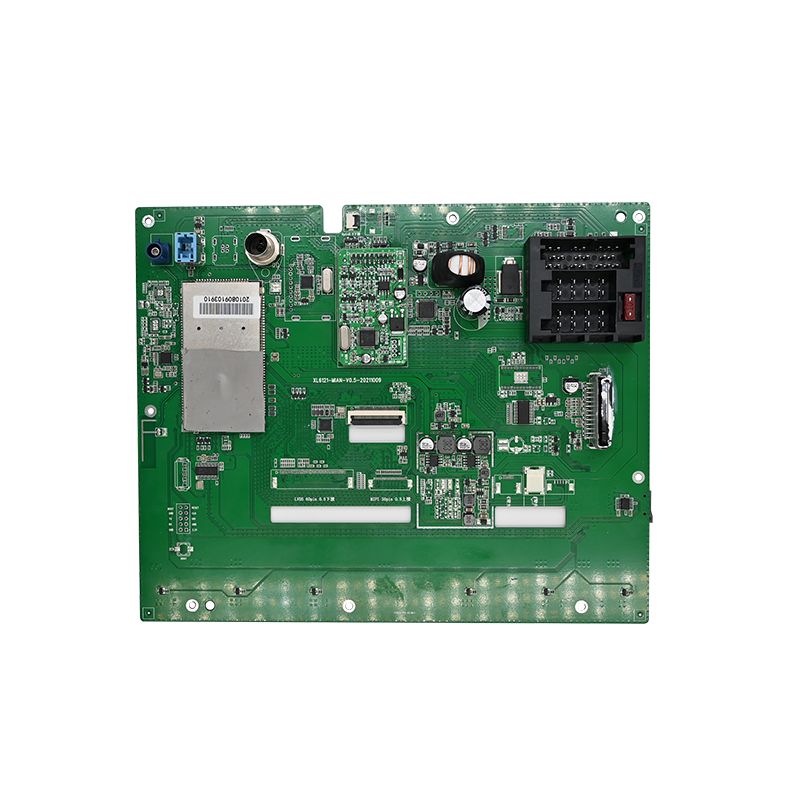

डॅश कॅम PCBA

डॅश कॅम PCBA साठी मुख्य गुणवत्ता तपशील

घटक सोर्सिंग करण्यापूर्वी हे पॅरामीटर्स परिभाषित करा. प्रत्येक निर्णय थर्मल आणि कंपन आवश्यकतांमधून वाहतो.

ऑटोमोटिव्ह वापरासाठी ऑपरेटिंग वातावरण

थर्मल व्यवस्थापन बजेट

गंभीर: सर्व इलेक्ट्रोलाइटिक कॅपेसिटर 50% व्होल्टेज रेटिंग 105°C वर कमी करा. 5V रेल्वेवरील 6.3V कॅप 6 महिन्यांत अयशस्वी होते.

उच्च-गुणवत्तेच्या डॅश कॅम PCBA साठी घटक निवड

चांगल्या दर्जाची सुरुवात ऑटोमोटिव्ह-ग्रेड भागांपासून होते. ग्राहक-दर्जाचे घटक फील्ड अपयशास कारणीभूत ठरतात.

इमेज सेन्सर आणि लेन्स असेंब्ली

ग्लोबल रीसेट न करता रोलिंग शटर सेन्सर टाळा. जलद गतीमुळे तिरका तयार होतो ज्यामुळे प्लेट्स वाचता येत नाहीत.

प्रोसेसर आणि मेमरी आर्किटेक्चर

विश्वसनीयता नियम: DDR मेमरी संदर्भ व्होल्टेज (VREF) साठी वेगळा LDO वापरा. रेझिस्टर डिव्हायडरद्वारे ते VDD ला बांधल्याने ७०°C पेक्षा जास्त तापमानात थोडासा पलटा होतो.

वीज पुरवठा साखळी (सर्वात गंभीर)

डॅश कॅम PCBA इतर कोठूनही येथे अधिक अपयशी ठरतो.

12V इनपुटवर 100 kHz वर 200 mVpp रिपल इंजेक्ट करा. व्हिडिओमध्ये क्षैतिज पट्ट्या नसल्या पाहिजेत.

सिग्नल अखंडता आणि उष्णता पसरवण्यासाठी PCBA लेआउट

डॅश कॅम PCBA ट्रॅफिकमध्ये विश्वासार्हपणे रेकॉर्ड करतो की बंद होतो हे लेआउट ठरवते.

स्तर स्टॅक शिफारस (6-स्तर किमान)

गंभीर राउटिंग नियम

DDR3L ट्रेस – 50Ω ±10% प्रतिबाधा, 0.5 मिमी लांबीमध्ये गट 8 ट्रेस
MIPI CSI (सेन्सर ते SoC) – विभेदक जोड्या, लांबी जुळत नाही < 0.2 मिमी
SD कार्ड स्लॉट – ओव्हरशूट कंट्रोलसाठी SoC जवळ सीरिज 22Ω रेझिस्टर
क्रिस्टल (२७ मेगाहर्ट्झ) – ग्राउंडेड व्हियासह गार्ड रिंग, खाली पॉवर प्लेन नाही

सुसंगततेसाठी उत्पादन प्रक्रिया नियंत्रणे

उच्च-गुणवत्तेच्या डॅश कॅम PCBA ला प्रत्येक ओळीवर सांख्यिकीय प्रक्रिया नियंत्रण (SPC) आवश्यक आहे.

सोल्डर पेस्ट आणि रिफ्लो

ऑप्टिकल आणि एक्स-रे तपासणी

AOI (ऑटोमेटेड ऑप्टिकल) – घटक ध्रुवीयता, सोल्डर ब्रिज, लिफ्टेड लीड तपासते
AXI (X-ray) – BGA पॅकेजेससाठी अनिवार्य (SoC आणि DRAM). बॉल अंतर्गत शून्य प्रमाण < 25%
ICT (इन-सर्किट चाचणी) – फर्मवेअर फ्लॅश करण्यापूर्वी पॉवर रेल, घड्याळे आणि रीसेट सिग्नल सत्यापित करते

मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी प्रमाणीकरण चाचण्या

प्रत्येक डॅश कॅम PCBA डिझाइनने या सहा चाचण्या उत्तीर्ण केल्या पाहिजेत.

FAQ - डॅश कॅम PCBA गुणवत्तेबद्दल सामान्य प्रश्न

Q1: पार्किंग मोडच्या 6 महिन्यांनंतर अनेक डॅश कॅम PCBA डिझाइन का अयशस्वी होतात?
A: प्राथमिक अपयश म्हणजे सुपरकॅपेसिटर किंवा उच्च उष्णतामध्ये सतत टॉप-ऑफ चार्जिंगमुळे बॅटरी खराब होणे. पार्किंग मोड डॅश कॅम PCBA ला 60-80°C विंडशील्ड तापमानात दररोज 12+ तास सक्रिय ठेवतो. तीन विशिष्ट अपयश येतात:
1.सुपरकॅपॅसिटर ESR वाढ – मानक 2.7V/10F कॅप्स 70°C वर 2000 तासांनंतर 50 mΩ वरून 1Ω पर्यंत समतुल्य मालिका प्रतिकार वाढवतात. हे इग्निशन बंद झाल्यावर अंतिम फाइल फ्लशला प्रतिबंधित करते. प्रारंभिक ESR < 30 mΩ सह 85°C वर रेट केलेले ऑटोमोटिव्ह सुपरकॅप वापरा.
2.LDO थर्मल शटडाउन – 3.3V LDO पार्क केलेले असताना गती ओळखण्यास सक्षम करते. समर्पित बक कन्व्हर्टरशिवाय (90% कार्यक्षम विरुद्ध LDO साठी 60%), जंक्शन तापमान 125°C पेक्षा जास्त आहे. स्प्रेड स्पेक्ट्रमसह सिंक्रोनस बकवर स्विच करा.
3.RTC बॅटरी लीकेज – कॉइन सेल बॅकअप बॅटरीज (CR1220) 80°C पेक्षा जास्त इलेक्ट्रोलाइट गळती करते, जवळच्या ट्रेस खराब करते. RTC बॅकअपसाठी 0.1F सुपरकॅपेसिटरसह बदला – गळतीचा धोका नाही.
50 डिग्री सेल्सिअस ओव्हनमध्ये 4 तासांनंतर थर्मल कॅमेऱ्याने पार्किंग मोडची नेहमी पडताळणी करा.

Q2: PCBA घटक प्लेसमेंट डॅश कॅममधील रात्रीच्या व्हिडिओ गुणवत्तेवर कसा परिणाम करते?
A: घटक प्लेसमेंट इमेज सेन्सरच्या ॲनालॉग पॉवर आणि क्लॉक लाईन्समध्ये इलेक्ट्रिकल नॉइज कपलिंगवर परिणाम करते. तीन प्लेसमेंट नियम थेट रात्रीच्या फुटेजवर परिणाम करतात:
सेन्सरपासून 30 मिमी दूर रेग्युलेटर स्विच करत रहा – ट्रेस समांतर चालत असल्यास DC-DC कन्व्हर्टर कपलमधील 2 MHz रिपल सेन्सरच्या 2.8V ॲनालॉग रेलमध्ये जोडते. स्पेक्ट्रम विश्लेषकाने मोजा – पिक्सेल क्लॉक फ्रिक्वेंसीमध्ये -85 dBV वरील कोणतीही गती कमी प्रकाशात उभ्या बँडिंग तयार करते.
MIPI लेनपासून वेगळे डिजिटल I/O – SD कार्ड डेटा लाइन (200 MHz पर्यंत हार्मोनिक्स) समीप स्तरांवर राउट केल्यावर विभेदक MIPI घड्याळात पसरतात. SDIO आणि MIPI प्रदेशांमध्ये कुंपणाद्वारे ग्राउंड जोडा.
सेन्सरच्या 1 मिमीच्या आत डिकपलिंग कॅप्स ठेवा – प्रत्येक पॉवर पिनवर 4.7 µF सिरॅमिक कॅप उच्च-फ्रिक्वेंसी आवाज शोषून घेते. 2 मिमी पेक्षा जास्त अंतरावरील कॅप्स 15 dB ने आवाज वाढवतात, सावल्यांमध्ये आडव्या पट्ट्यांप्रमाणे दिसतात.
एक सुव्यवस्थित डॅश कॅम PCBA क्लीन नाईट व्हिडिओ तयार करतो जेथे लायसन्स प्लेट्स 5 लक्सवर वाचनीय असतात. खराब मांडणीमुळे फॉरेन्सिक पुनरावलोकन अयशस्वी होणाऱ्या कलाकृती जोडल्या जातात.

Q3: मी समोर आणि मागील कॅमेरासाठी समान डॅश कॅम PCBA वापरू शकतो?
उ: नाही, तीन हार्डवेअर फरकांमुळे जे केवळ फर्मवेअरद्वारे सोडवले जाऊ शकत नाहीत:
लेन्स फोकस अंतर – फ्रंट कॅमेऱ्यांना अनंत फोकस आवश्यक आहे (3 मीटर ते क्षितिजापर्यंत). हॅचबॅक इंटिरिअरसाठी मागील कॅमेऱ्यांना क्लोज फोकस (0.5 मीटर ते बंपर) आवश्यक आहे. लेन्स बॅरलची उंची 1.2 मिमीने भिन्न आहे. समायोज्य लेन्स धारकासह सामान्य पीसीबीएची किंमत दोन समर्पित डिझाइनपेक्षा जास्त आहे.
इमेज सेन्सर ओरिएंटेशन – समोरचे कॅमेरे सरळ बसवले आहेत. मागील कॅमेरे बऱ्याचदा वरच्या बाजूस (हेडलाइनर ते काचेपर्यंत) माउंट करतात. सेन्सर वरपासून खालपर्यंत पिक्सेल वाचतो. प्रतिमा डिजिटली फ्लिप केल्याने 1-फ्रेम विलंबता (30 fps वर 33 ms) जोडते, ज्यामुळे ड्युअल-चॅनेल रेकॉर्डिंगमध्ये समक्रमण जुळत नाही. रजिस्टर सेटिंगद्वारे हार्डवेअर फ्लिप करण्यासाठी वेगवेगळ्या सेन्सर कॉन्फिगरेशन फाइल्सची आवश्यकता असते.
थर्मल वातावरण – मागील विंडशील्डला समोरच्या तुलनेत ३०% कमी सौर भार प्राप्त होतो. आक्रमक पॉवर थ्रॉटलिंगसह फ्रंट-ऑप्टिमाइझ केलेले PCBA मागील बाजूस कधीही थंड होऊ शकत नाही, ज्यामुळे कॅपेसिटर वृद्धत्व जुळत नाही. दोन वर्षांचे ऑपरेशन समोरचे युनिट मागील आधी अपयशी दर्शवेल.
त्याऐवजी, दोन मेझानाइन सेन्सर बोर्डसह एक सामान्य मदरबोर्ड डिझाइन करा. बेस डॅश कॅम PCBA मध्ये प्रोसेसर आणि पॉवर आहे. प्रत्येक सेन्सर बोर्डचे स्वतःचे लेन्स माउंट, ओरिएंटेशन पिन आणि थर्मल पॅडची जाडी असते. हा दृष्टीकोन प्रतिमा गुणवत्ता जतन करताना एकूण SKU कमी करतो.

चांगल्या गुणवत्तेसाठी उत्पादन उत्पन्नाचे लक्ष्य

एक उत्तम दर्जाचा डॅश कॅम PCBA तीन वर्षे दैनंदिन तापमानातील बदल, कंपन आणि व्होल्टेज ट्रान्झिएंट्समध्ये टिकून राहतो. ऑटोमोटिव्ह डेरेटिंगसह डिझाइन करा, थर्मल इमेजिंगसह प्रमाणित करा आणि प्रत्येक उत्पादन लॉटचे ऑडिट करा. हा दृष्टीकोन डॅश कॅम्स वितरीत करतो जो महत्त्वाचा क्षण कॅप्चर करतो.
