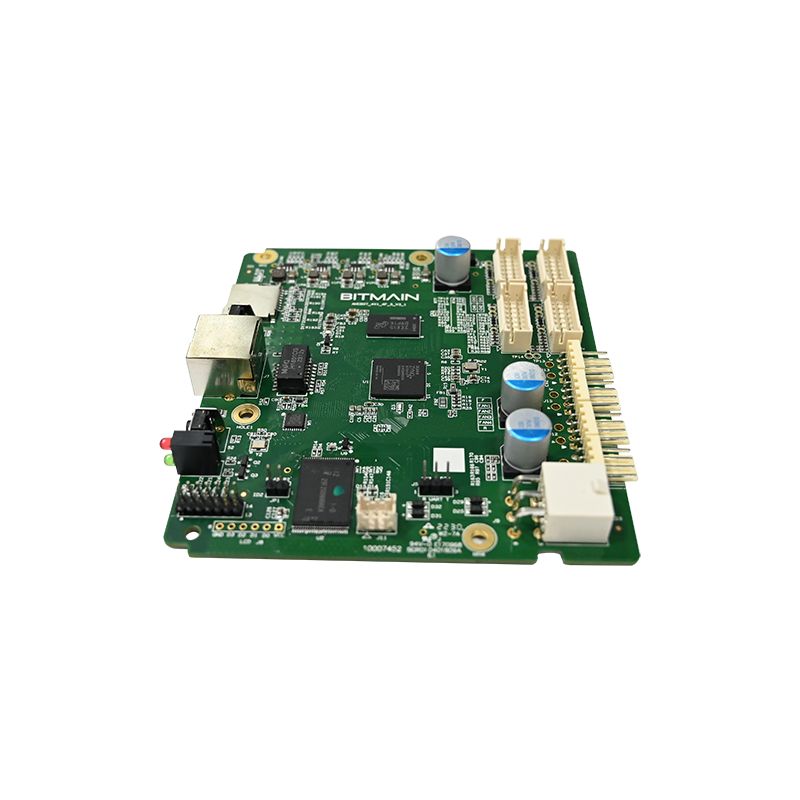

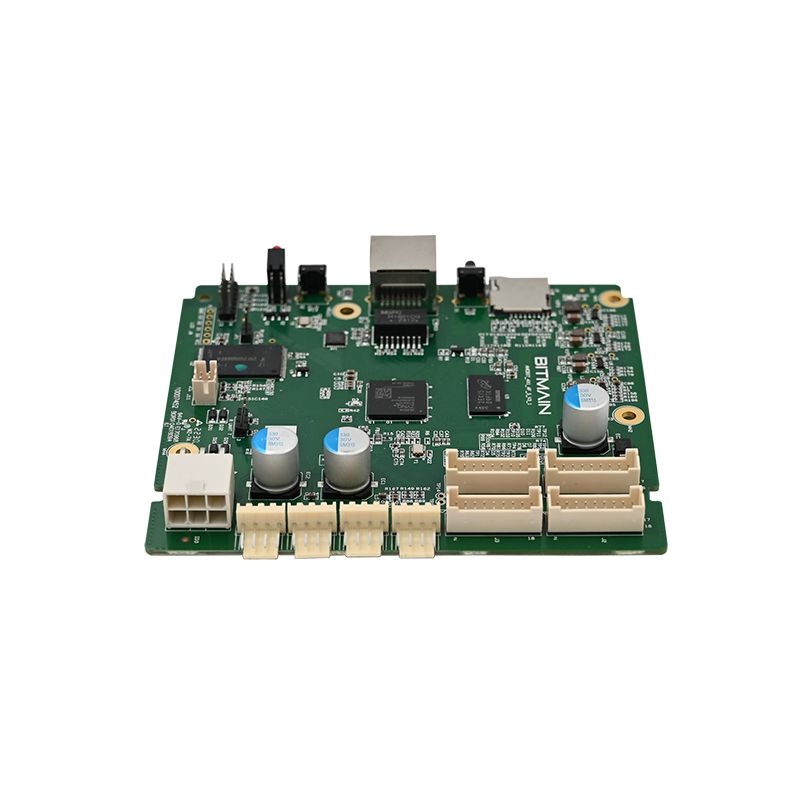

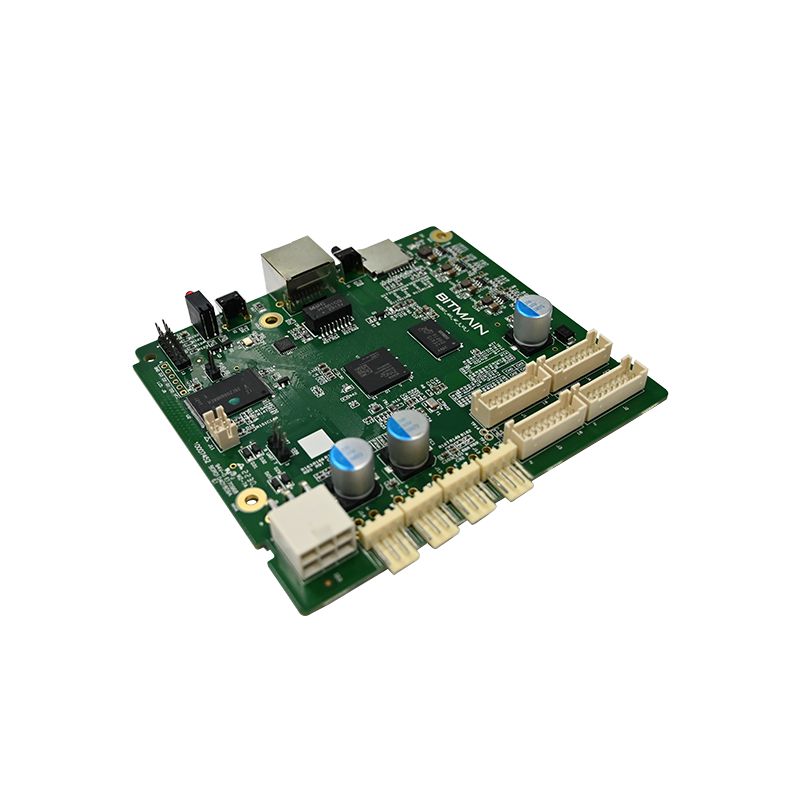

मोशन सेन्सर PCBA

मोशन सेन्सर पीसीबीए म्हणजे काय?

मोशन सेन्सर PCBA हे मुद्रित सर्किट बोर्ड असेंब्ली आहे जे विशेषतः इन्फ्रारेड, मायक्रोवेव्ह किंवा अल्ट्रासोनिक ट्रान्सड्यूसर वापरून हालचाली शोधण्यासाठी डिझाइन केलेले आहे. सामान्य-उद्देश PCBA च्या विपरीत, मोशन सेन्सर बोर्डांना खोटे ट्रिगर टाळण्यासाठी कमी उर्जा वापर, झोपेतून लवकर जागृत प्रतिसाद आणि आवाज फिल्टरिंग आवश्यक असते.

अभियंते तीन पॅरामीटर्सवर आधारित मोशन सेन्सर PCBA निवडतात: शोध श्रेणी, आउटपुट सिग्नल प्रकार आणि ऑपरेटिंग करंट. चुकीच्या निवडीमुळे वारंवार खोटे अलार्म किंवा चुकलेले शोध लागतात.

मोशन सेन्सर PCBA चे मुख्य घटक

प्रत्येक मोशन सेन्सर PCBA मध्ये हे पाच फंक्शनल ब्लॉक्स असतात:

· सेन्सर घटक – पीआयआर (पायरोइलेक्ट्रिक), मायक्रोवेव्ह डॉपलर किंवा अल्ट्रासोनिक ट्रान्सड्यूसर

· एनालॉग फ्रंट एंड – बँडपास फिल्टरसह ऑपरेशनल ॲम्प्लिफायर

· तुलनाक – हिस्टेरेसिससह थ्रेशोल्ड डिटेक्टर

· टाइमिंग लॉजिक – समायोज्य होल्ड टाइम आणि लॉकआउट कालावधी

· आउटपुट स्टेज – रिले, ट्रान्झिस्टर किंवा लॉजिक-लेव्हल सिग्नल

ठराविक अनुप्रयोग

या मोशन सेन्सर PCBA चे तपशीलवार तांत्रिक मापदंड

खालील वैशिष्ट्ये व्यावसायिक आणि निवासी सुरक्षा उत्पादनांमध्ये वापरल्या जाणाऱ्या ठराविक उच्च-कार्यक्षमता मोशन सेन्सर PCBA चे प्रतिनिधित्व करतात.

विद्युत वैशिष्ट्ये

शोध कार्यप्रदर्शन

भौतिक आणि पर्यावरणीय तपशील

· बोर्ड परिमाणे – ३२ मिमी x २८ मिमी (मानक) किंवा सानुकूल

· माउंटिंग होल – दोन 3 मिमी व्यास, 25 मिमी मध्यभागी

· ऑपरेटिंग तापमान – -20°C ते +70°C

· स्टोरेज तापमान – -40°C ते +85°C

· आर्द्रता सहिष्णुता – ९५% आरएच नॉन-कंडेन्सिंग

· कॉन्फॉर्मल कोटिंग – पर्यायी (बाहेरील किंवा दमट वापरासाठी)

समायोज्य सेटिंग्ज (डीआयपी स्विच किंवा जम्पर)

बहुतेक मोशन सेन्सर PCBA डिझाइनमध्ये वापरकर्ता-कॉन्फिगर करण्यायोग्य पॅरामीटर्स समाविष्ट आहेत:

हा मोशन सेन्सर पीसीबीए प्रतिस्पर्धी डिझाईन्सशी कसा तुलना करतो

सर्व मोशन सेन्सर PCBA बोर्ड वास्तविक-जगातील परिस्थितींमध्ये समान कामगिरी करत नाहीत. खालील सारणी गंभीर फरक दर्शवते.

मोशन सेन्सर PCBA FAQ – अभियांत्रिकी उत्तरे

हे तीन प्रश्न हार्डवेअर अभियंते, इंटिग्रेटर्स आणि मोशन सेन्सर पीसीबीए सोल्यूशन्सचे मूल्यमापन करणारे प्रोक्योरमेंट तज्ञांकडून साप्ताहिक विचारले जातात.

प्रश्न 1: पीआयआर, मायक्रोवेव्ह आणि ड्युअल-टेक मोशन सेन्सर पीसीबीए डिझाइनमध्ये काय फरक आहे - आणि मी कोणते निवडावे?

उत्तर: पीआयआर (पॅसिव्ह इन्फ्रारेड) मोशन सेन्सर PCBA हलत्या शरीरातून इन्फ्रारेड रेडिएशनमधील बदल शोधतो. हे खूप कमी उर्जा वापरते (15-30µA स्टँडबाय) परंतु तापमान ग्रेडियंटसाठी संवेदनशील आहे आणि HVAC व्हेंट्स किंवा सूर्यप्रकाशापासून खोटे-ट्रिगर होऊ शकते. मायक्रोवेव्ह मोशन सेन्सर PCBA कमी-पावर RF (सामान्यत: 5.8GHz किंवा 10.525GHz) उत्सर्जित करतो आणि डॉपलर शिफ्ट मोजतो. हे प्लॅस्टिकच्या आच्छादनांमधून शोधते आणि तापमानाकडे दुर्लक्ष करते, परंतु जास्त विद्युत प्रवाह (15-25mA) वापरते आणि भिंतींमध्ये प्रवेश करू शकते, ज्यामुळे लगतच्या खोल्यांमधून खोटे ओळखले जाते. ड्युअल-टेक मोशन सेन्सर PCBA मध्ये PIR आणि मायक्रोवेव्ह सेन्सर दोन्ही असतात आणि जेव्हा दोन्ही गती ओळखतात तेव्हाच ट्रिगर होतात. हे जवळजवळ सर्व खोटे अलार्म काढून टाकते परंतु खर्च आणि स्टँडबाय करंट (2-5mA) वाढवते. निवड मार्गदर्शक: बॅटरी-चालित बाह्य दिवे साठी, फक्त-पीआयआर निवडा. इनडोअर ऑक्युपन्सी डिटेक्शनसाठी जेथे खोटे ट्रिगर अस्वीकार्य आहेत, ड्युअल-टेक निवडा. स्वयंचलित दारांसाठी जेथे वीज वापरापेक्षा वेग अधिक महत्त्वाचा आहे, फक्त मायक्रोवेव्ह निवडा. बहुतेक व्यावसायिक सुरक्षा मोशन सेन्सर PCBA डिझाईन्स प्रगत सिग्नल फिल्टरिंगसह PIR चा वापर खर्च, शक्ती आणि विश्वासार्हतेचा सर्वोत्तम संतुलन म्हणून करतात.

प्रश्न 2: मी डिटेक्शन रेंज कशी समायोजित करू आणि या मोशन सेन्सर PCBA वर वेळ कसा धरू शकतो आणि बोर्ड त्याच्या संलग्नकातून काढून टाकल्याशिवाय या सेटिंग्ज बदलल्या जाऊ शकतात?

उत्तर: हा मोशन सेन्सर PCBA समायोजनाच्या तीन पद्धती प्रदान करतो. प्रथम, ऑनबोर्ड पोटेंशियोमीटर: “सेन्स” (संवेदनशीलता) असे लेबल असलेले एक डिटेक्शन रेंज 3 मीटर (पूर्णपणे घड्याळाच्या दिशेने) ते 12 मीटर (पूर्णपणे घड्याळाच्या दिशेने) समायोजित करते. "TIME" लेबल असलेला दुसरा धारण वेळ 5 सेकंदांपासून 10 मिनिटांपर्यंत समायोजित करतो. दुसरे, डीआयपी स्विचेस: बहुतेक बोर्डमध्ये होल्ड टाइम, लाइट थ्रेशोल्ड आणि आउटपुट ध्रुवीयतेच्या खडबडीत सेटिंग्जसाठी 4-पोझिशन स्विच समाविष्ट आहे. तिसरे, रिमोट ऍडजस्टमेंटसाठी, काही मोशन सेन्सर PCBA डिझाईन्समध्ये डिजिटल इनपुट समाविष्ट आहे जे बाह्य पोटेंटीओमीटर किंवा 0-10V नियंत्रण सिग्नल स्वीकारते. संलग्नक न उघडता समायोजनासाठी, रिमोट कंट्रोल रिसीव्हर (38kHz IR किंवा 433MHz RF) सह मोशन सेन्सर PCBA निर्दिष्ट करा – यामुळे BOM खर्चामध्ये अंदाजे $1.50 जोडले जाते. रिमोट ऍडजस्टमेंटशिवाय, तुम्ही एनक्लोजर उघडले पाहिजे आणि पोटेंशियोमीटर चालू करण्यासाठी एक लहान स्क्रू ड्रायव्हर वापरला पाहिजे. त्याच्या अंतिम स्थानावर आरोहित केल्यानंतर संवेदनशीलता नेहमी समायोजित करा, कारण आसपासच्या भिंती आणि मजला सामग्री शोध श्रेणी प्रभावित करते. 50% संवेदनशीलतेसह प्रारंभ करा आणि कव्हरेज अंतर असल्यासच वाढवा.

प्रश्न 3: या मोशन सेन्सर PCBA साठी ठराविक खोटे ट्रिगर दर काय आहे आणि तापमान भरपाई खोटे अलार्म कसे कमी करते?

उत्तर: योग्यरित्या स्थापित केलेल्या ऍप्लिकेशनमध्ये (लेन्सवर थेट सूर्यप्रकाश नाही, 2 मीटरच्या आत उष्णतेचे छिद्र नाही, हलत्या रहदारीला परावर्तित करणाऱ्या मोठ्या काचेच्या खिडक्या नाहीत), हा मोशन सेन्सर PCBA प्रति 200 शोधांमध्ये एका इव्हेंटपेक्षा कमी चुकीचा ट्रिगर दर मिळवतो. तापमानाची भरपाई न करता, जेव्हा सभोवतालचे तापमान मानवी त्वचेच्या तापमानापर्यंत पोहोचते तेव्हा PIR मोशन सेन्सर PCBA खोटे-ट्रिगर करू शकतो (अंदाजे 37°C किंवा 98°F). 30°C खोलीच्या तापमानात, सिग्नल-टू-आवाज गुणोत्तर 20°C च्या तुलनेत 60% कमी होते. या मोशन सेन्सर PCBA मध्ये ऑनबोर्ड थर्मिस्टरचा समावेश आहे जो नुकसान भरपाई सर्किटशी जोडलेला आहे जो 25°C वरील प्रत्येक 1°C वर वाढल्यास 2.5% वाढ करतो. 35°C वर, वाढ 25°C पेक्षा 25% जास्त आहे, जे शोधण्याची संवेदनशीलता पुनर्संचयित करते. कोल्ड ड्राफ्ट्समधून खोटे ट्रिगर टाळण्यासाठी कमी तापमानात (10°C खाली) नुकसान भरपाई देखील कमी करते. मध्य-पूर्व हवामानातील मोशन सेन्सर PCBA इंस्टॉलेशन्समधील फील्ड डेटा (बाहेरचे तापमान 45°C पर्यंत पोहोचते) तापमान भरपाई सक्षम विरुद्ध अक्षम असताना उपद्रव अलार्ममध्ये 78% घट दर्शवते. बाहेरच्या किंवा बिनशर्त इनडोअर मोकळ्या जागेसाठी नेहमी भरपाई सक्षम करा.

मोशन सेन्सर PCBA साठी इंस्टॉलेशन सर्वोत्तम पद्धती

सर्वोत्तम मोशन सेन्सर PCBA देखील चुकीच्या पद्धतीने स्थापित केल्यास खराब कामगिरी करतो. या मार्गदर्शक तत्त्वांचे अनुसरण करा.

माउंटिंग उंची आणि स्थिती

· शिफारस केलेली उंची – 1.8 ते 2.2 मीटर (खांद्यापासून डोक्याची पातळी)

· १.५ मीटरच्या खाली – धड गती चुकते, फक्त पाळीव प्राणी ओळखतात

· २.५ मीटरपेक्षा जास्त - जमिनीवरील कव्हरेज कमी केल्याने थेट खाली डेड झोन तयार होतो

हे खोटे ट्रिगर स्त्रोत टाळा

वायरिंग मार्गदर्शक तत्त्वे

10 मीटरपेक्षा जास्त लांब आउटपुट सिग्नलसाठी ट्विस्टेड जोडी वापरा

· मोशन सेन्सर PCBA पासून एसी पॉवर वायर किमान 30 सेमी अंतरावर ठेवा

· नॉइसी लोड (रिले, कॉन्टॅक्टर्स) स्विच करत असल्यास पॉवर इनपुटमध्ये 100nF कॅपेसिटर जोडा

स्थापनेपूर्वी तुमच्या मोशन सेन्सर पीसीबीएची चाचणी करत आहे

बेंच चाचणीमध्ये 90% सेटअप त्रुटी आढळतात. हा क्रम पाळा.

खंडपीठ चाचणी प्रक्रिया

1. पॉवर लागू करा आणि वॉर्म-अपसाठी 60 सेकंद प्रतीक्षा करा

2. दर 10 सेकंदात अंदाजे एकदा LED ब्लिंकची पुष्टी करा (स्टँडबाय दर्शवते)

3. 3 मीटर अंतरावर दृश्य क्षेत्र ओलांडून चाला

4. LED चालू होते आणि आउटपुट स्थिती बदलते याची पडताळणी करा

5. LED बंद होईपर्यंत वेळ चिन्हांकित करा (होल्ड टाइम सेटिंगशी जुळली पाहिजे)

6. मंद रेंगाळणे (0.2 m/s) आणि जलद धावणे (2 m/s) सह पुनरावृत्ती करा

अपयश आणि कारणे

सारांश - मुख्य तपशील संदर्भ

द्रुत संदर्भासाठी, हे तपशील ब्लॉक डिझाइन आणि खरेदी दरम्यान उपलब्ध ठेवा.

मोशन सेन्सर PCBA - डीफॉल्ट कॉन्फिगरेशन

· व्होल्टेज: 5-24V DC

· स्टँडबाय करंट: 20µA ठराविक

· शोध श्रेणी: 8-12 मीटर

· शोध कोन: 120 अंश

· होल्ड टाइम: 5 ते 10 मिनिटांपर्यंत समायोज्य

· आउटपुट: रिले (10A) किंवा ट्रान्झिस्टर (100mA)

· ऑपरेटिंग तापमान: -20°C ते +70°C

· प्रमाणपत्रे: ISO9001 आणि RoHS मानकांशी सुसंगत
