पीसीबीए प्रक्रियेत फॉल्ट विश्लेषण आणि समस्यानिवारण

पीसीबीएच्या प्रक्रियेत (मुद्रित सर्किट बोर्ड असेंब्ली) प्रक्रिया, फॉल्ट विश्लेषण आणि समस्यानिवारण हे उत्पादनांची गुणवत्ता आणि उत्पादन कार्यक्षमता सुनिश्चित करण्यासाठी मुख्य दुवे आहेत. पद्धतशीरपणे दोष ओळखून आणि निराकरण करून, उत्पादनाची विश्वसनीयता सुधारली जाऊ शकते आणि उत्पादन खर्च कमी केला जाऊ शकतो. हा लेख कंपन्यांना उत्पादन गुणवत्ता आणि कार्यक्षमता सुधारण्यास मदत करण्यासाठी पीसीबीए प्रक्रियेतील सामान्य दोष प्रकार, विश्लेषण पद्धती आणि समस्यानिवारण धोरणांचे अन्वेषण करेल.

सामान्य दोष प्रकार

1. सोल्डरिंग दोष

पीसीबीए प्रक्रियेमध्ये सोल्डरिंग दोष ही सर्वात सामान्य समस्या आहे, ज्यात कोल्ड सोल्डरिंग, कोल्ड सोल्डरिंग, सोल्डर ब्रिज आणि गहाळ सोल्डर जोड यांचा समावेश आहे. कोल्ड सोल्डरिंग सोल्डर जोडांचा खराब संपर्क म्हणून प्रकट होतो, परिणामी अस्थिर विद्युत सिग्नल प्रसारण होते; सोल्डर पूल शॉर्ट सर्किट तयार करुन जोडल्या जाऊ नयेत अशा भागात वाहणा solder ्या सोल्डरचा संदर्भ घेतात; गहाळ सोल्डर जोड सोल्डर जोडांचा संदर्भ घेतात जे पूर्णपणे तयार होत नाहीत, परिणामी ओपन सर्किट समस्या उद्भवतात.

2. सर्किट बोर्डचे ओपन सर्किट

ओपन सर्किट समस्या या वस्तुस्थितीचा संदर्भ घेतात की सर्किट बोर्डवरील काही ओळी किंवा सोल्डर जोड एक विश्वासार्ह विद्युत कनेक्शन तयार करत नाहीत. सामान्य कारणांमध्ये खराब सोल्डरिंग, खराब झालेले पीसीबी सब्सट्रेट्स आणि डिझाइन त्रुटींचा समावेश आहे.

3. शॉर्ट सर्किट समस्या

शॉर्ट सर्किट समस्या सर्किट बोर्डवरील दोन किंवा अधिक सर्किट भागांच्या अपघाती संपर्काचा संदर्भ घेतात जे कनेक्ट होऊ नयेत, परिणामी असामान्य वर्तमान प्रवाह उद्भवू शकतो, ज्यामुळे सर्किट बोर्ड किंवा घटकांचे नुकसान होऊ शकते. सामान्य कारणांमध्ये सोल्डर ओव्हरफ्लो, तांबे वायर शॉर्टिंग किंवा दूषित घटकांमुळे अपघाती संपर्क समाविष्ट आहे.

अयशस्वी विश्लेषण पद्धत

1. व्हिज्युअल तपासणी

व्हिज्युअल तपासणीसाठी मायक्रोस्कोप किंवा उच्च-मॅग्निफिकेशन कॅमेरा वापरणे सोल्डर संयुक्त दोष, ओपन सर्किट्स आणि शॉर्ट सर्किट शोधू शकते. सर्किट बोर्डाची सविस्तर दृश्य तपासणी स्पष्ट दोष द्रुतपणे ओळखू शकते.

सोल्डर जोड तपासा: खोटे सोल्डर संयुक्त किंवा कोल्ड सोल्डर जॉइंट आहे की नाही याची पुष्टी करण्यासाठी सोल्डर जोडांचे आकार आणि कनेक्शन स्थिती पहा.

सर्किट तपासा: सर्किट बोर्डवरील सर्किट अखंड आहे की नाही आणि तेथे ओपन सर्किट किंवा शॉर्ट सर्किट आहे की नाही ते तपासा.

अंमलबजावणीची रणनीती: व्हिज्युअल तपासणी नियमितपणे करा, समस्या शोधा आणि रेकॉर्ड करा आणि वेळेत दुरुस्ती उपाय करा.

2. विद्युत चाचणी

इलेक्ट्रिकल चाचणीमध्ये कार्यात्मक चाचणी, सातत्य चाचणी आणि इन्सुलेशन चाचणी समाविष्ट आहे, जे सर्किट बोर्डची वास्तविक कार्यरत स्थिती आणि विद्युत कनेक्शन शोधू शकते.

कार्यात्मक चाचणी: सर्किट बोर्ड डिझाइनच्या आवश्यकतेनुसार योग्यरित्या कार्य करीत आहे की नाही याची पुष्टी करण्यासाठी असेंब्लीनंतर कार्यात्मक चाचणी करा.

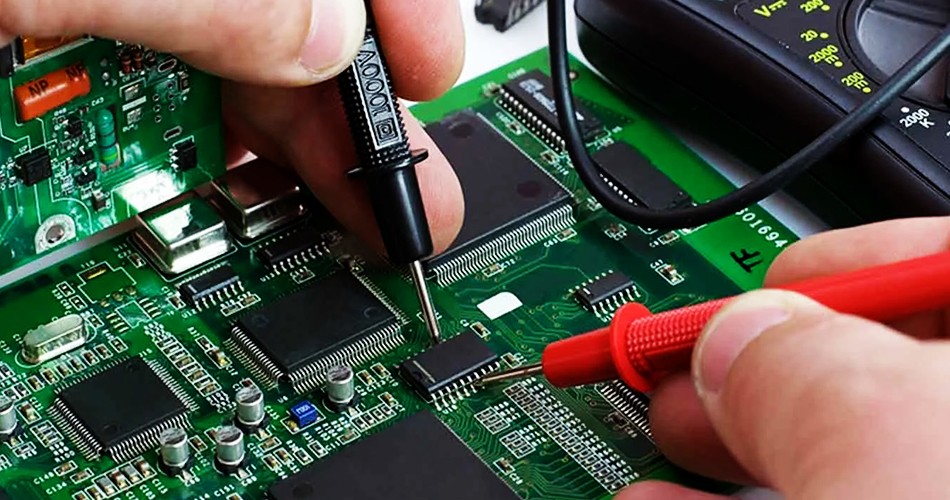

सातत्य चाचणी: ओपन सर्किट समस्या आहे की नाही हे तपासण्यासाठी सर्किट बोर्डच्या विविध कनेक्शन बिंदूंची चाचणी घेण्यासाठी मल्टीमीटर वापरा.

इन्सुलेशन टेस्टिंग: सर्किट बोर्डच्या विविध भागात अपघाती शॉर्ट सर्किट नसल्याचे सुनिश्चित करण्यासाठी सर्किट बोर्डच्या इन्सुलेशन कामगिरीची चाचणी घ्या.

अंमलबजावणीची रणनीती: उत्पादन दरम्यान आणि नंतर वेळेवर समस्या शोधण्यासाठी आणि सोडविण्यासाठी पद्धतशीर विद्युत चाचणी आयोजित करा.

3. एक्स-रे तपासणी

एक्स-रे तपासणी ही छुपे दोष शोधण्यासाठी एक प्रभावी पद्धत आहे, विशेषत: बीजीए (बॉल ग्रिड अ‍ॅरे) सारख्या थेट निरीक्षण करणे सोपे नसलेल्या सोल्डर संयुक्त समस्या शोधण्यासाठी.

सोल्डर जोड तपासा: कोल्ड सोल्डर जोड्या किंवा सोल्डर ब्रिज आहेत की नाही याची पुष्टी करण्यासाठी एक्स-रे तपासणीद्वारे बीजीए सोल्डर जोडांची सोल्डरिंग गुणवत्ता तपासा.

अंतर्गत रचना शोधा: संभाव्य शॉर्ट सर्किट किंवा ओपन सर्किट्स ओळखण्यासाठी पीसीबीची अंतर्गत रचना तपासा.

अंमलबजावणीची रणनीती: सोल्डरिंगची गुणवत्ता सुनिश्चित करण्यासाठी नियमित आणि स्पॉट अंतर्गत तपासणी करण्यासाठी एक्स-रे तपासणी उपकरणे कॉन्फिगर करा.

समस्यानिवारण धोरण

1. री-सोल्डिंग

कोल्ड सोल्डर जोडी, कोल्ड सोल्डर जोड आणि गहाळ सोल्डर जोड यासारख्या सोल्डरिंग दोषांसाठी, दुरुस्तीसाठी सामान्यत: पुन्हा विक्री करणे आवश्यक असते. सोल्डरिंग प्रक्रियेची शुद्धता सुनिश्चित करा आणि चांगले सोल्डरिंग परिणाम मिळविण्यासाठी सोल्डरिंग पॅरामीटर्स समायोजित करा.

पृष्ठभाग स्वच्छ करा: ऑक्साईड्स आणि दूषित पदार्थ काढण्यासाठी पुन्हा विक्री करण्यापूर्वी सोल्डरिंग पृष्ठभाग स्वच्छ करा.

सोल्डरिंग पॅरामीटर्स समायोजित करा: सोल्डरिंगची गुणवत्ता सुनिश्चित करण्यासाठी सोल्डरिंग आवश्यकतानुसार तापमान, वेळ आणि सोल्डरची रक्कम समायोजित करा.

अंमलबजावणीची रणनीती: सोल्डरिंग दोषांसाठी, सोल्डरिंगची गुणवत्ता मानकांची पूर्तता करते हे सुनिश्चित करण्यासाठी सोल्डर जॉइंट्स पुन्हा-वेल्ड करा आणि तपासा.

2. खराब झालेले भाग पुनर्स्थित करा

ओपन सर्किट्स आणि शॉर्ट सर्किट्ससारख्या घटकांच्या नुकसानीमुळे उद्भवणा problems ्या समस्यांसाठी, खराब झालेले भाग पुनर्स्थित करणे सहसा आवश्यक असते. पुनर्स्थित केलेले भाग डिझाइन आवश्यकता पूर्ण करतात आणि सोल्डरिंग करतात याची खात्री करा.

खराब झालेले भाग ओळखा: विद्युत चाचणी आणि व्हिज्युअल तपासणीद्वारे खराब झालेले भाग ओळखा.

पुनर्स्थित करा: खराब झालेले भाग पुनर्स्थित करा आणि पुन्हा-वेल्ड करा आणि कार्यात्मक चाचणी करा.

अंमलबजावणीची रणनीती: खराब झालेले भाग पुनर्स्थित करा आणि नवीन भागांची गुणवत्ता आवश्यकता पूर्ण करते याची खात्री करा.

3. पीसीबी सब्सट्रेट दुरुस्त करा

पीसीबी सब्सट्रेट नुकसानीच्या समस्यांसाठी, जसे क्रॅक किंवा इंटरलेयर सोलणे, पीसीबी दुरुस्ती तंत्रज्ञान जसे की सर्किट दुरुस्ती आणि सब्सट्रेट मजबुतीकरण वापरले जाऊ शकते.

दुरुस्ती सर्किट्स: खराब झालेल्या सर्किट्स दुरुस्त करण्यासाठी प्रवाहकीय गोंद किंवा प्रवाहकीय वायर वापरा.

सब्सट्रेट्सला मजबुतीकरण करा: शारीरिक नुकसानीचा धोका कमी करण्यासाठी सब्सट्रेटला मजबुती द्या.

अंमलबजावणीची रणनीती: पीसीबी सब्सट्रेट्स दुरुस्त करा आणि दुरुस्ती केलेल्या सब्सट्रेट्स वापराच्या गरजा पूर्ण करतात याची खात्री करा.

सारांश

मध्येपीसीबीए प्रक्रिया, फॉल्ट विश्लेषण आणि समस्यानिवारण हे उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी मुख्य दुवे आहेत. सामान्य फॉल्ट प्रकार, पद्धतशीर फॉल्ट विश्लेषण पद्धती आणि प्रभावी समस्यानिवारण रणनीती ओळखून उत्पादनांचे उत्पन्न दर सुधारला जाऊ शकतो आणि उत्पादन खर्च कमी केला जाऊ शकतो. नियमित व्हिज्युअल तपासणी, इलेक्ट्रिकल चाचणी आणि एक्स-रे तपासणी वेळेवर शोध आणि समस्येचे निराकरण करून उत्पादन गुणवत्ता आणि कॉर्पोरेट स्पर्धात्मकता सुधारण्यास मदत करू शकते.
