पीसीबीए प्रक्रियेत उच्च विश्वसनीयता डिझाइन

पीसीबीए प्रक्रियेत (मुद्रित सर्किट बोर्ड असेंब्ली), उत्पादनाची कार्यक्षमता आणि जीवन सुनिश्चित करण्यासाठी उच्च विश्वसनीयता डिझाइन ही गुरुकिल्ली आहे. विशेषत: एरोस्पेस, वैद्यकीय उपकरणे आणि ऑटोमोटिव्ह इलेक्ट्रॉनिक्स सारख्या अनुप्रयोगांची मागणी करताना, उच्च विश्वसनीयता डिझाइनमुळे अपयशी दर लक्षणीय प्रमाणात कमी होऊ शकतात आणि उत्पादन स्थिरता आणि टिकाऊपणा सुधारू शकतो. हा लेख पीसीबीए प्रक्रियेमध्ये उच्च विश्वसनीयता डिझाइन साध्य करण्याच्या मूलभूत घटक आणि पद्धतींचा शोध घेईल.

I. सर्किट डिझाइन ऑप्टिमाइझ करा

1. सिग्नल हस्तक्षेप कमी करा

उच्च विश्वसनीयता डिझाइनची पहिली पायरी म्हणजे सर्किट डिझाइन ऑप्टिमाइझ करणे आणि सिग्नल हस्तक्षेप कमी करणे.

वाजवी वायरिंग: सिग्नल हस्तक्षेप कमी करण्यासाठी लांब रेषा टाळण्यासाठी आणि वायरिंग क्रॉस वायरिंग योजनांचा वापर करा.

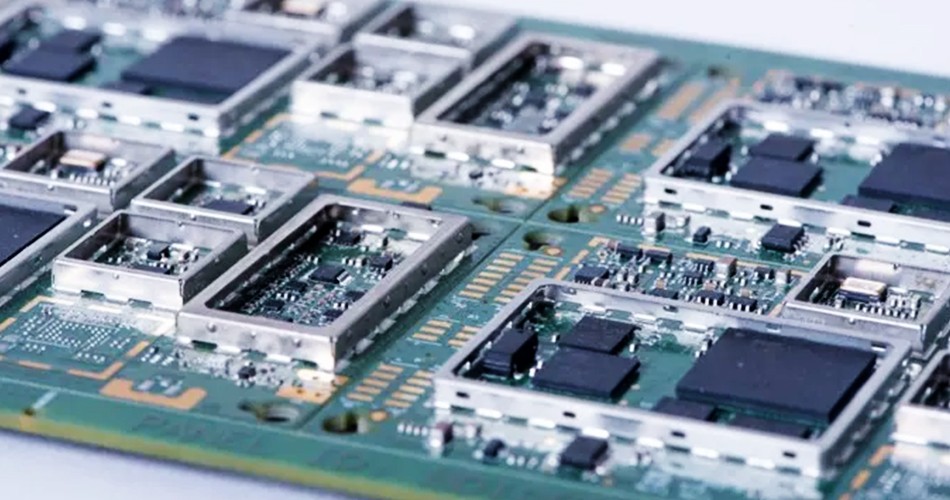

शिल्डिंग उपाय: बाह्य हस्तक्षेप रोखण्यासाठी मेटल शिल्डिंग थर जोडणे यासारख्या की सिग्नल लाइनवर शिल्डिंग उपाय वापरा.

ग्राउंड डिझाइन: स्थिर सिग्नल ट्रान्समिशन सुनिश्चित करण्यासाठी आणि ध्वनी हस्तक्षेप कमी करण्यासाठी चांगले ग्राउंड डिझाइन वापरा.

2. योग्य घटक निवडा

पीसीबीएची विश्वसनीयता सुनिश्चित करण्यासाठी उच्च-गुणवत्तेची आणि लागू घटक निवडणे आवश्यक आहे.

घटक निवड: घटक अपयशामुळे उद्भवणा system ्या सिस्टमच्या समस्या टाळण्यासाठी उच्च विश्वसनीयतेसह इलेक्ट्रॉनिक घटक, जसे की प्रमाणित घटक आणि ब्रँड वापरा.

अनुकूलन वैशिष्ट्ये: हे सुनिश्चित करा की ओव्हरलोड किंवा ओव्हरटेम्पेरेचरमुळे घटक अपयश टाळण्यासाठी घटकांची कार्यरत वैशिष्ट्ये सर्किट आवश्यकतांशी जुळतात.

विश्वसनीयता चाचणी: अत्यंत वातावरणात त्यांची स्थिरता सुनिश्चित करण्यासाठी उच्च तापमान आणि उच्च आर्द्रता चाचण्या यासारख्या घटकांवर विश्वासार्हता चाचण्या करा.

Ii. रिडंडंसी आणि संरक्षण डिझाइन करा

1. निरर्थक डिझाइन

सिस्टमची विश्वसनीयता सुधारण्यासाठी रिडंडंट डिझाइन ही एक महत्त्वपूर्ण रणनीती आहे.

रिडंडंट सर्किट: मुख्य प्रणाली अयशस्वी झाल्यास बॅकअप सिस्टम कार्य करत राहू शकते हे सुनिश्चित करण्यासाठी रिडंडंट सर्किट्स आणि बॅकअप सिस्टम डिझाइन करा.

ड्युअल डिझाइन: सिस्टमची फॉल्ट टॉलरेंस सुधारण्यासाठी की फंक्शनल मॉड्यूलवर ड्युअल डिझाइन वापरा.

2. ओव्हरकंट्रंट आणि ओव्हरव्होल्टेज संरक्षण

प्रभावी संरक्षण उपाय असामान्य वर्तमान किंवा व्होल्टेजमुळे झालेल्या अपयशांना प्रतिबंधित करू शकतात.

संरक्षण सर्किट: इलेक्ट्रिकल विकृती हानीकारक घटकांपासून रोखण्यासाठी सर्किट डिझाइनमध्ये फ्यूज, टीव्ही डायोड इ. सारख्या ओव्हरकंट्रंट आणि ओव्हरव्होल्टेज प्रोटेक्शन सर्किट्स जोडा.

व्होल्टेज नियामक: सर्किट वीजपुरवठ्याची स्थिरता सुनिश्चित करण्यासाठी व्होल्टेज नियामक किंवा पॉवर फिल्टर वापरा आणि सर्किटवरील व्होल्टेज चढ -उतारांचा प्रभाव टाळण्यासाठी.

Iii. थर्मल व्यवस्थापन लागू करा

1. थर्मल डिझाइन

थर्मल मॅनेजमेंट डिझाइन सर्किट बोर्डवरील तापमान नियंत्रित करण्यास आणि अति तापल्यामुळे होणार्‍या अपयशांना प्रतिबंधित करते.

उष्णता अपव्यय डिझाइनः उष्णता सिंक, थर्मल कंडक्टिव्ह मटेरियल इ. वापरणे, उष्णता नष्ट होण्यास आणि थंड होण्यास मदत करण्यासाठी प्रभावी उष्णता अपव्यय समाधान डिझाइन करा.

थर्मल विश्लेषण: सर्किट बोर्डच्या थर्मल वितरणाचे अनुकरण करण्यासाठी थर्मल विश्लेषण साधने वापरा, थर्मल डिझाइन ऑप्टिमाइझ करा आणि उच्च तापमान वातावरणात स्थिरता सुनिश्चित करा.

2. पर्यावरणीय चाचणी

उच्च आणि कमी तापमान वातावरणात विश्वसनीयता सत्यापित करण्यासाठी डिझाइन टप्प्यात पर्यावरणीय चाचणी करा.

पर्यावरणीय सिम्युलेशन: अत्यंत वातावरणात त्याच्या कामगिरीचे मूल्यांकन करण्यासाठी पीसीबीएवर उच्च तापमान, उच्च आर्द्रता आणि कंपन चाचण्या करा.

विश्वसनीयता चाचणी: वास्तविक वापरात पीसीबीएच्या जीवन आणि विश्वासार्हतेचा अंदाज लावण्यासाठी प्रवेगक वृद्धत्व चाचण्या यासारख्या दीर्घकालीन स्थिरता चाचण्या करा.

Iv. उत्पादन प्रक्रिया नियंत्रण सुनिश्चित करा

1. गुणवत्ता नियंत्रण

गुणवत्ता नियंत्रणउत्पादन प्रक्रियेत पीसीबीएची विश्वासार्हता सुनिश्चित करण्यासाठी एक महत्त्वाचा दुवा आहे.

प्रक्रिया देखरेख: उत्पादन प्रक्रियेची स्थिरता सुनिश्चित करण्यासाठी उत्पादन प्रक्रियेतील की पॅरामीटर्सचे रिअल-टाइम देखरेख, जसे की सोल्डरिंग तापमान, घटक प्लेसमेंट अचूकता इ.

दोष शोध: उत्पादनातील दोष शोधण्यासाठी आणि उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी स्वयंचलित तपासणी उपकरणे, जसे की एओआय (स्वयंचलित ऑप्टिकल तपासणी) प्रणाली वापरा.

2. प्रक्रिया सत्यापन

हे डिझाइन आवश्यकता आणि विश्वसनीयता मानकांची पूर्तता करते हे सुनिश्चित करण्यासाठी उत्पादन प्रक्रियेचे सत्यापित करा आणि ऑप्टिमाइझ करा.

प्रक्रिया सत्यापनः उत्पादन प्रक्रियेदरम्यान उत्पादनाच्या विश्वासार्हतेवर परिणाम होणार नाही हे सुनिश्चित करण्यासाठी मॅन्युफॅक्चरिंग प्रक्रियेची पडताळणी आणि चाचणी घ्या.

प्रक्रिया ऑप्टिमायझेशन: सतत उत्पादन प्रक्रियेस अनुकूलित करा, उत्पादन कार्यक्षमता आणि उत्पादनाची गुणवत्ता सुधारित करा आणि वास्तविक अनुप्रयोगांमध्ये पीसीबीएची उच्च विश्वसनीयता सुनिश्चित करा.

व्ही. सिस्टम-स्तरीय चाचणीची अंमलबजावणी करा

1. कार्यात्मक चाचणी

सर्वसमावेशक कामगिरी कराकार्यात्मक चाचणीउत्पादन वितरण करण्यापूर्वी वास्तविक अनुप्रयोगांमध्ये त्याची विश्वसनीयता सुनिश्चित करण्यासाठी.

कार्यात्मक पडताळणी: त्याचे विविध कार्ये योग्यरित्या कार्य करतात हे सुनिश्चित करण्यासाठी पीसीबीएवर व्यापक कार्यात्मक सत्यापन चाचण्या करा.

पर्यावरणीय अनुकूलता चाचणी: वेगवेगळ्या पर्यावरणीय परिस्थितीत पीसीबीएच्या कामगिरीचे मूल्यांकन करण्यासाठी पर्यावरणीय अनुकूलता चाचणी करा.

2. फॉल्ट विश्लेषण

सापडलेल्या दोषांचे सखोल विश्लेषण, समस्येचे मूळ कारण शोधा आणि सुधारणा करा.

फॉल्ट विश्लेषणः फॉल्ट विश्लेषण साधने, जसे की एक्स-रे तपासणी आणि इलेक्ट्रॉन मायक्रोस्कोप, फॉल्टच्या कारणाचे विश्लेषण करण्यासाठी वापरा.

सुधारणेचे उपाय: फॉल्ट विश्लेषणाच्या निकालांनुसार उत्पादनाची विश्वसनीयता आणि स्थिरता सुधारण्यासाठी संबंधित सुधारित उपाय करा.

निष्कर्ष

मध्येपीसीबीए प्रक्रिया, उच्च विश्वसनीयता डिझाइन साध्य करणे ही उत्पादनाची कार्यक्षमता आणि स्थिरता सुनिश्चित करण्यासाठी गुरुकिल्ली आहे. सर्किट डिझाइन, रिडंडंसी आणि संरक्षणाची रचना, थर्मल मॅनेजमेंटची अंमलबजावणी करणे, उत्पादन प्रक्रिया नियंत्रण आणि सिस्टम-स्तरीय चाचणी सुनिश्चित करून, कंपन्या पीसीबीएची विश्वासार्हता प्रभावीपणे सुधारू शकतात. उच्च-विश्वासार्हता पीसीबीए केवळ विविध अनुप्रयोग वातावरणातच स्थिरपणे कार्य करू शकत नाही तर उत्पादनांच्या बाजारातील स्पर्धात्मकता देखील सुधारित करते. तंत्रज्ञानाच्या सतत विकासासह, उच्च-विश्वासार्हता डिझाइन पीसीबीए प्रक्रियेमध्ये वाढत्या महत्त्वपूर्ण भूमिका बजावेल.
