पीसीबीए प्रक्रियेत प्रगत शोध तंत्रज्ञान

पीसीबीए प्रक्रियेत (मुद्रित सर्किट बोर्ड असेंब्ली), उत्पादनाची गुणवत्ता आणि कार्यक्षमता सुनिश्चित करण्यासाठी शोध तंत्रज्ञान महत्त्वपूर्ण आहे. तंत्रज्ञानाच्या सतत प्रगतीसह, शोध अचूकता, कार्यक्षमता आणि विश्वासार्हता सुधारण्यासाठी पीसीबीए प्रक्रियेच्या प्रक्रियेवर अधिकाधिक प्रगत शोध तंत्रज्ञान लागू केले जात आहे. हा लेख पीसीबीए प्रक्रियेत अनेक सामान्य प्रगत शोध तंत्रज्ञान आणि त्यांचे अनुप्रयोग शोधून काढेल.

I. स्वयंचलित ऑप्टिकल तपासणी (एओआय)

1. एओआय तंत्रज्ञानाचे विहंगावलोकन

स्वयंचलित ऑप्टिकल इन्स्पेक्शन (एओआय) एक तंत्रज्ञान आहे जे स्वयंचलितपणे सर्किट बोर्ड शोधण्यासाठी व्हिज्युअल सिस्टम वापरते आणि पीसीबीए प्रक्रियेमध्ये मोठ्या प्रमाणात वापरले जाते.

कार्यरत तत्त्व: एओआय सिस्टम उच्च-रिझोल्यूशन कॅमेर्‍याद्वारे सर्किट बोर्ड स्कॅन करते, प्रतिमा कॅप्चर करते आणि दोष आणि खराब बिंदू ओळखण्यासाठी प्रीसेट मानकांशी तुलना करते.

शोध सामग्री: एओआय सोल्डर संयुक्त गुणवत्ता, घटक स्थान, गहाळ घटक आणि शॉर्ट सर्किट यासारख्या समस्या शोधू शकते.

2. एओआयचे फायदे

एओआय तंत्रज्ञान वेगवान, अचूक आणि कॉन्टॅक्टलेस आहे, जे शोध कार्यक्षमतेत लक्षणीय सुधारणा करू शकते.

उत्पादन कार्यक्षमता सुधारित करा: स्वयंचलित शोध मॅन्युअल शोधण्याची वेळ कमी करते आणि उत्पादन कार्यक्षमता सुधारते.

उच्च अचूकता: उच्च-रिझोल्यूशन प्रतिमा आणि बुद्धिमान अल्गोरिदम लहान दोष अचूकपणे ओळखू शकतात आणि खोटे शोधण्याचे दर कमी करू शकतात.

Ii. एक्स-रे शोध (एक्स-रे)

1. एक्स-रे तंत्रज्ञानाचे विहंगावलोकन

एक्स-रे डिटेक्शन (एक्स-रे) एक शोध तंत्रज्ञान आहे जे सर्किट बोर्डच्या अंतर्गत संरचनेद्वारे पाहण्यासाठी एक्स-रे वापरते, जे जटिल पीसीबीए शोध कार्यांसाठी योग्य आहे.

कार्यरत तत्त्व: एक्स-रे अंतर्गत संरचनेची प्रतिमा तयार करण्यासाठी सर्किट बोर्डात प्रवेश करतात आणि प्रतिमेचे विश्लेषण करून खराब सोल्डरिंग आणि शॉर्ट सर्किट्स सारख्या अंतर्गत दोष आढळतात.

अनुप्रयोग श्रेणी: बीजीए (बॉल ग्रिड अ‍ॅरे) आणि सीएसपी (चिप स्केल पॅकेज) सारख्या पृष्ठभागावरील माउंट घटक शोधण्यासाठी एक्स-रे शोधणे विशेषतः योग्य आहे.

2. एक्स-रे शोधण्याचे फायदे

एक्स-रे शोध तंत्रज्ञान सखोल आणि तपशीलवार अंतर्गत तपासणी प्रदान करू शकते आणि लपविलेले दोष शोधण्यासाठी योग्य आहे.

लपविलेले दोष प्रकट करणे: उत्पादनाची एकूण विश्वसनीयता सुनिश्चित करण्यासाठी हे कोल्ड सोल्डर जोड आणि कथील मणी सारख्या अदृश्य अंतर्गत दोष शोधू शकते.

विना-विध्वंसक चाचणी: सर्किट बोर्डांची विना-विनाशकारी चाचणी उत्पादनाच्या अखंडतेवर परिणाम करत नाही.

Iii. अवरक्त थर्मल इमेजिंग शोध

1. इन्फ्रारेड थर्मल इमेजिंग तंत्रज्ञानाचे विहंगावलोकन

इन्फ्रारेड थर्मल इमेजिंग डिटेक्शन संभाव्य ओव्हरहाटिंग किंवा थर्मल अपयशाची समस्या शोधण्यासाठी सर्किट बोर्डच्या तापमान वितरण प्रतिमेस कॅप्चर करण्यासाठी इन्फ्रारेड कॅमेरे वापरते.

कार्यरत तत्त्व: इन्फ्रारेड कॅमेरा सर्किट बोर्डच्या पृष्ठभागावर अवरक्त किरणोत्सर्गी कॅप्चर करतो, तापमान प्रतिमेमध्ये रूपांतरित करतो आणि थर्मल प्रतिमेचे विश्लेषण करून विसंगती ओळखतो.

अनुप्रयोग व्याप्ती: थर्मल विसंगती शोधण्यासाठी, सर्किट बोर्डमधील जास्त तापविणारी क्षेत्रे आणि उर्जा व्यवस्थापन समस्या.

2. इन्फ्रारेड थर्मल इमेजिंग शोधण्याचे फायदे

इन्फ्रारेड थर्मल इमेजिंग तंत्रज्ञान रिअल टाइममध्ये सर्किट बोर्डच्या तापमानातील बदलांचे परीक्षण करू शकते आणि मौल्यवान दोष निदान माहिती प्रदान करू शकते.

रीअल-टाइम शोध: हे रिअल टाइममध्ये सर्किट बोर्डाच्या तपमानावर लक्ष ठेवू शकते आणि वेळेत संभाव्य अति तापविण्याच्या समस्येचा शोध घेऊ शकते.

संपर्क नसलेले शोध: सर्किट बोर्डमध्ये शारीरिक हस्तक्षेप टाळण्यासाठी ते संपर्क नसलेले शोध वापरते.

Iv. विद्युत चाचणी (आयसीटी)

1. आयसीटी तंत्रज्ञानाचे विहंगावलोकन

इलेक्ट्रिकल टेस्टिंग (इन-सर्किट टेस्टिंग, आयसीटी) सर्किट बोर्डची कार्यक्षमता आणि कनेक्टिव्हिटी शोधण्यासाठी एक चाचणी तंत्रज्ञान आहे. सर्किट बोर्डची चाचणी इलेक्ट्रिकल सिग्नलद्वारे केली जाते.

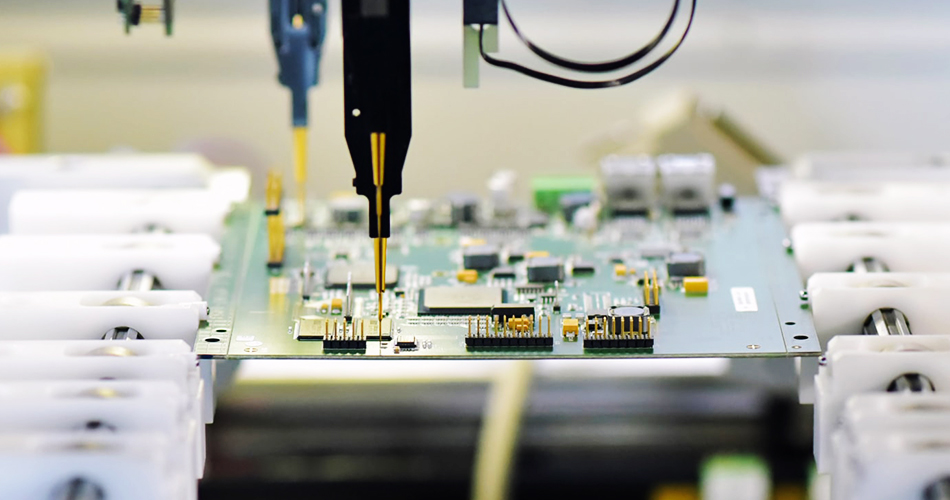

कार्यरत तत्त्व: आयसीटी सर्किट बोर्डच्या चाचणी बिंदूंशी कनेक्ट होण्यासाठी चाचणी प्रोब वापरते, इलेक्ट्रिकल सिग्नल लागू करते आणि सर्किटची विद्युत कामगिरी आणि कनेक्टिव्हिटी तपासण्यासाठी प्रतिसाद मोजते.

शोध सामग्री: शॉर्ट सर्किट, ओपन सर्किट, घटक मूल्य जुळत नाही आणि सर्किट बोर्डच्या सोल्डरिंग समस्या शोधल्या जाऊ शकतात.

2. आयसीटीचे फायदे

आयसीटी तंत्रज्ञान सर्किट बोर्डची कार्यक्षमता आणि विश्वासार्हता सुनिश्चित करण्यासाठी उत्पादन प्रक्रियेदरम्यान व्यापक विद्युत कामगिरी चाचण्या करू शकते.

सर्वसमावेशक चाचणी: उत्पादनाची कार्यक्षमता सुनिश्चित करण्यासाठी सर्किट बोर्डच्या विविध इलेक्ट्रिकल पॅरामीटर्सची विस्तृत चाचणी घ्या.

उच्च कार्यक्षमता: स्वयंचलित चाचणी प्रक्रिया चाचणी कार्यक्षमता सुधारते आणि मॅन्युअल हस्तक्षेप कमी करते.

व्ही. फंक्शनल टेस्ट

1. कार्यात्मक चाचणीचे विहंगावलोकन

कार्यात्मक चाचणीत्याची विविध कार्ये डिझाइन आवश्यकता पूर्ण करतात हे सुनिश्चित करण्यासाठी वास्तविक कामकाजाच्या परिस्थितीत पीसीबीएची चाचणी आहे.

कार्यरत तत्त्व: पीसीबीएला नक्कल कार्यरत वातावरणात ठेवा आणि प्रीसेट फंक्शनल टेस्ट प्रोग्राम कार्यान्वित करून त्याचे कार्य आणि कार्यप्रदर्शन सत्यापित करा.

अनुप्रयोग व्याप्ती: पीसीबीएची वास्तविक कार्यरत स्थिती आणि कार्ये चाचणी करण्यासाठी आणि वास्तविक अनुप्रयोगांमध्ये त्याच्या कामगिरीचे मूल्यांकन करण्यास लागू आहे.

2. कार्यात्मक चाचणीचे फायदे

कार्यात्मक चाचणी वास्तविक कामाच्या परिस्थितीचे अनुकरण करू शकते आणि वास्तविक वापराच्या वातावरणाच्या सर्वात जवळील चाचणी निकाल प्रदान करू शकते.

वास्तविक पर्यावरण चाचणी: वास्तविक वापरात पीसीबीएची कामगिरी सुनिश्चित करण्यासाठी वास्तविक कामकाजाच्या परिस्थितीत चाचणी.

समस्या शोध: हे कार्यशील समस्या शोधू शकते आणि उत्पादनाची विश्वसनीयता आणि स्थिरता सुनिश्चित करू शकते.

निष्कर्ष

मध्येपीसीबीए प्रक्रिया, प्रगत शोध तंत्रज्ञानाचा वापर उत्पादनाची गुणवत्ता आणि कार्यक्षमता सुनिश्चित करण्यासाठी एक महत्त्वपूर्ण साधन आहे. स्वयंचलित ऑप्टिकल इन्स्पेक्शन (एओआय), एक्स-रे तपासणी, इन्फ्रारेड थर्मल इमेजिंग तपासणी, इलेक्ट्रिकल टेस्टिंग (आयसीटी) आणि फंक्शनल टेस्टिंग यासारख्या तंत्रज्ञानाचा परिचय करून, कंपन्या शोध अचूकता, कार्यक्षमता आणि विश्वासार्हता सुधारू शकतात. भविष्यात, तंत्रज्ञानाच्या सतत प्रगतीसह, या शोध तंत्रज्ञान पीसीबीए प्रक्रियेची एकूण गुणवत्ता आणि उत्पादन कार्यक्षमता विकसित करणे आणि आणखी सुधारित करणे सुरू ठेवेल.
