पीसीबीए प्रक्रियेत बुद्धिमान शोध उपकरणे

इलेक्ट्रॉनिक उत्पादनांचे सतत अपग्रेडिंग आणि बाजाराच्या मागणीत वाढ, पीसीबीएची जटिलता आणि अचूक आवश्यकता (मुद्रित सर्किट बोर्ड असेंब्ली) प्रक्रिया उच्च आणि उच्च होत आहे. या संदर्भात, पीसीबीए प्रक्रियेमध्ये बुद्धिमान शोध उपकरणांचा वापर विशेष महत्त्वपूर्ण झाला आहे. बुद्धिमान शोध उपकरणे उत्पादनांची शोध कार्यक्षमता आणि अचूकता प्रभावीपणे सुधारू शकतात, सदोष दर कमी करू शकतात आणि एकूण उत्पादन गुणवत्ता सुधारू शकतात. हा लेख पीसीबीए प्रोसेसिंगमधील बुद्धिमान शोध उपकरणांची भूमिका आणि त्याच्या मुख्य अनुप्रयोगांची भूमिका शोधून काढेल.

I. बुद्धिमान शोध उपकरणांची भूमिका

पीसीबीए प्रक्रिया प्रक्रियेमध्ये, शोध दुवा थेट उत्पादनाच्या गुणवत्ता आणि विश्वासार्हतेशी संबंधित आहे. पारंपारिक मॅन्युअल शोधणे केवळ अकार्यक्षमच नाही तर चुकलेली शोध आणि खोटी शोधण्याची शक्यता देखील आहे. इंटेलिजेंट डिटेक्शन उपकरणांचा परिचय शोधण्याची अचूकता आणि कार्यक्षमता मोठ्या प्रमाणात सुधारू शकतो.

1. शोध अचूकता सुधारित करा

इंटेलिजेंट डिटेक्शन उपकरणे सामान्यत: प्रगत प्रतिमा प्रक्रिया, ऑप्टिकल डिटेक्शन आणि डेटा विश्लेषण तंत्रज्ञानाचा वापर सर्किट बोर्डवरील लहान दोष, जसे की सोल्डर जॉइंट दोष, घटक ऑफसेट इत्यादी ओळखण्यासाठी वापरतात. मॅन्युअल शोधण्याच्या तुलनेत, बुद्धिमान उपकरणे मानवी घटकांमुळे उद्भवलेल्या त्रुटी टाळतात आणि प्रत्येक पीसीबीए उत्पादन गुणवत्तेच्या आवश्यकतेची उच्च मानकांची पूर्तता करतात हे सुनिश्चित करतात.

2. शोध कार्यक्षमता सुधारित करा

इंटेलिजेंट डिटेक्शन उपकरणे अल्पावधीत मोठ्या संख्येने पीसीबीए उत्पादनांची तपासणी पूर्ण करू शकतात, जे उत्पादन कार्यक्षमता मोठ्या प्रमाणात सुधारतात. उदाहरणार्थ, स्वयंचलित ऑप्टिकल इन्स्पेक्शन (एओआय) उपकरणे द्रुतपणे सर्किट बोर्ड स्कॅन करू शकतात आणि स्वयंचलितपणे विविध दोष ओळखतात आणि त्यांचे वर्गीकरण करू शकतात. पारंपारिक मॅन्युअल तपासणीच्या तुलनेत, बुद्धिमान उपकरणे वेगवान वेगाने आणि उच्च अचूकतेवर तपासणीची कामे पूर्ण करू शकतात, ज्यामुळे उत्पादन चक्र कमी होते.

3. डेटा विश्लेषण आणि अभिप्राय

बुद्धिमान शोध उपकरणे केवळ पीसीबीए प्रक्रियेतील समस्या शोधू शकत नाहीत तर डेटा विश्लेषणाद्वारे उत्पादन प्रक्रियेतील समस्यांविषयी अभिप्राय देखील प्रदान करतात. हे डेटा कंपन्यांना उत्पादनातील कमकुवत दुवे ओळखण्यास, प्रक्रियेस अनुकूलित करण्यास आणि गुणवत्ता सुधारण्यास मदत करू शकतात, ज्यामुळे उत्पादन कार्यक्षमता आणि उत्पादनाची गुणवत्ता सुधारेल.

Ii. पीसीबीए प्रक्रियेतील मुख्य बुद्धिमान शोध उपकरणे

मध्येपीसीबीए प्रक्रियाप्रक्रिया, सामान्य बुद्धिमान शोध उपकरणांमध्ये स्वयंचलित ऑप्टिकल तपासणी (एओआय), स्वयंचलित एक्स-रे तपासणी (एएक्सआय) आणि ऑनलाइन चाचणी (आयसीटी) उपकरणे समाविष्ट आहेत. प्रत्येक डिव्हाइसची विशिष्ट कार्ये आणि अनुप्रयोग परिदृश्य असतात.

1. स्वयंचलित ऑप्टिकल तपासणी (एओआय)

पीसीबीए प्रक्रियेतील स्वयंचलित ऑप्टिकल तपासणी उपकरणे सर्वात सामान्यपणे वापरल्या जाणार्‍या शोध साधनांपैकी एक आहे. सोल्डर जोडांचा आकार, घटकांची स्थापना स्थिती इत्यादी शोधण्यासाठी एओआय सर्किट बोर्ड स्कॅन करण्यासाठी उच्च-रिझोल्यूशन कॅमेरा वापरतो. त्याचे फायदे वेगवान आणि उच्च सुस्पष्टता आहेत आणि ते मोठ्या प्रमाणात उत्पादनात वेगवान शोधण्यासाठी योग्य आहे. तथापि, एओआयचा काही अंतर्गत दोष किंवा जटिल सोल्डर जोडांवर शोधण्याचा मर्यादित परिणाम आहे.

2. स्वयंचलित एक्स-रे तपासणी (एएक्सआय)

बीजीए (बॉल ग्रिड अ‍ॅरे) डिव्हाइस अंतर्गत सोल्डरिंग गुणवत्ता यासारख्या अंतर्गत सोल्डर जोड आणि लपलेल्या दोष शोधण्यासाठी स्वयंचलित एक्स-रे तपासणी उपकरणे एक्स-रेद्वारे पीसीबीए बोर्डात प्रवेश करतात. एएक्सआय उपकरणे एओआय ओळखू शकत नाहीत अशा अंतर्गत दोष शोधू शकतात, म्हणून हे उच्च-घनता आणि जटिल सर्किट बोर्डांच्या तपासणीत मोठ्या प्रमाणात वापरले जाते.

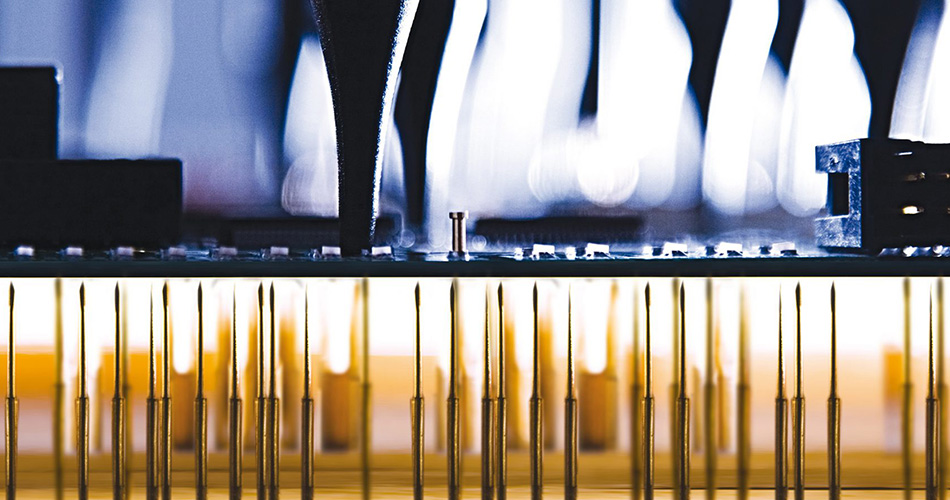

3. इन-सर्किट चाचणी (आयसीटी)

इन-सर्किट चाचणी उपकरणे इलेक्ट्रिकल टेस्टिंगद्वारे सर्किट कनेक्शन, शॉर्ट सर्किट आणि पीसीबीएचे ओपन सर्किट यासारख्या समस्या शोधतात. आयसीटी सुरुवातीच्या टप्प्यावर सर्किट बोर्डवरील विद्युत दोष शोधू शकते, ज्यामुळे पुन्हा काम आणि दुरुस्तीची किंमत कमी होईल. एओआय आणि एएक्सआयच्या तुलनेत, आयसीटी शारीरिक देखावाऐवजी विद्युत कामगिरीवर लक्ष केंद्रित करते.

Iii. बुद्धिमान तपासणी उपकरणांचा भविष्यातील विकासाचा ट्रेंड

पीसीबीए प्रोसेसिंग तंत्रज्ञानाच्या सतत प्रगतीमुळे, बुद्धिमान तपासणी उपकरणे अधिक बुद्धिमान आणि बहु -कार्यक्षमतेच्या दिशेने विकसित होत आहेत. भविष्यात, बुद्धिमान चाचणी उपकरणे डेटाच्या व्यापक विश्लेषण आणि अभिप्रायाकडे अधिक लक्ष देतील आणि रिअल-टाइम मॉनिटरींग आणि पुढे समाकलित करेल आणिगुणवत्ता नियंत्रणउत्पादन प्रक्रियेत.

1. मल्टीफंक्शनल एकत्रीकरण

भविष्यात, बुद्धिमान चाचणी उपकरणे एक-स्टॉप सर्वसमावेशक चाचणी साध्य करण्यासाठी एओआय, एएक्सआय आणि आयसीटीचा एकत्रित वापर यासारख्या एकाधिक चाचणी कार्ये समाकलित करू शकतात. हे केवळ चाचणीची व्यापकता सुधारू शकत नाही तर उपकरणे गुंतवणूक आणि ऑपरेटिंग स्पेस देखील वाचवू शकते.

2. डेटा-चालित बुद्धिमान चाचणी

बिग डेटा आणि कृत्रिम बुद्धिमत्ता तंत्रज्ञानाच्या विकासासह, बुद्धिमान चाचणी उपकरणे डेटा-चालित विश्लेषण आणि निर्णय घेण्यावर अधिक अवलंबून असतील. मोठ्या प्रमाणात उत्पादन डेटाच्या विश्लेषणाद्वारे, बुद्धिमान उपकरणे स्वयंचलितपणे शोध पॅरामीटर्सला अनुकूलित करू शकतात आणि शोधण्याची अचूकता आणि कार्यक्षमता सुधारू शकतात.

सारांश

पीसीबीए प्रक्रियेत बुद्धिमान चाचणी उपकरणांचा वापर केवळ उत्पादनांची शोध अचूकता आणि कार्यक्षमता सुधारत नाही तर गुणवत्ता नियंत्रणासाठी मजबूत समर्थन देखील प्रदान करते. तंत्रज्ञानाच्या सतत प्रगतीमुळे, बुद्धिमान चाचणी उपकरणे पीसीबीए प्रक्रियेमध्ये वाढत्या महत्त्वपूर्ण भूमिका बजावतील, उद्योगांची गुणवत्ता सुधारण्यास आणि बाजारातील स्पर्धात्मकता वाढविण्यास उद्योजकांना मदत करेल. भविष्यात, बुद्धिमान चाचणी उपकरणांच्या विकासामुळे पीसीबीए प्रक्रिया उद्योगाच्या बुद्धिमत्ता आणि कार्यक्षमतेस आणखी प्रोत्साहन मिळेल.
