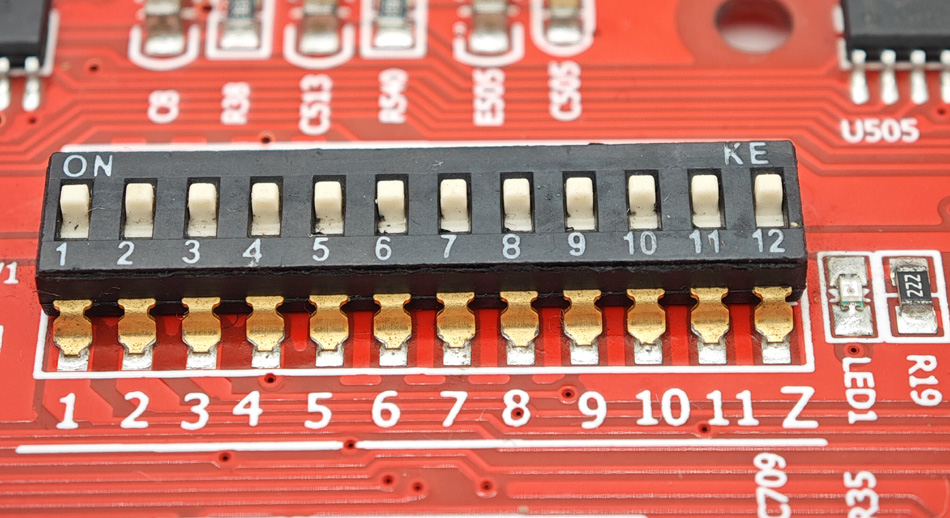

पीसीबीए प्रक्रियेतील सामान्य गुणवत्ता समस्या आणि निराकरण

पीसीबीएच्या प्रक्रियेत (मुद्रित सर्किट बोर्ड असेंब्ली), गुणवत्तेच्या समस्या उत्पादनांच्या कार्यक्षमतेवर आणि विश्वासार्हतेवर परिणाम करणारे मुख्य घटक आहेत. जटिल उत्पादन प्रक्रियेस आणि बाजारपेठेतील मागणी बदलत असताना, सामान्य गुणवत्तेच्या समस्या समजून घेणे आणि त्यांचे निराकरण उत्पादनाची गुणवत्ता सुधारण्यासाठी महत्त्वपूर्ण आहे. हा लेख पीसीबीए प्रक्रियेतील सामान्य गुणवत्तेच्या समस्या आणि कंपन्यांना उत्पादन कार्यक्षमता आणि उत्पादनाची गुणवत्ता सुधारण्यास मदत करण्यासाठी त्यांच्या प्रभावी उपायांचे अन्वेषण करेल.

I. सोल्डरिंग दोष

पीसीबीए प्रक्रियेतील सोल्डरिंग दोष ही सर्वात सामान्य समस्या आहे, सामान्यत: कोल्ड सोल्डर जोड, कोल्ड सोल्डर जोड, शॉर्ट सर्किट्स आणि ओपन सर्किट म्हणून प्रकट होते.

1. कोल्ड सोल्डर जोड

समस्येचे वर्णनः कोल्ड सोल्डर जोड सोल्डर जोड्यांमधील सैल कनेक्शनचा संदर्भ घेतात, सामान्यत: सोल्डरिंग किंवा अपुरा सोल्डरच्या प्रमाणात सोल्डरच्या अपूर्ण वितळण्यामुळे होतो.

ऊत्तराची: सोल्डरिंग तापमान आणि वेळेचे अचूक नियंत्रण सुनिश्चित करा आणि योग्य सोल्डरिंग सामग्री वापरा. सोल्डरिंग दरम्यान तापमान वक्र मानकांची पूर्तता करते हे सुनिश्चित करण्यासाठी नियमितपणे रिफ्लो सोल्डरिंग मशीन तपासा आणि कॅलिब्रेट करा. याव्यतिरिक्त, सोल्डरिंगची गुणवत्ता सुधारण्यासाठी सोल्डर पेस्टचे मुद्रण आणि घटकांच्या आरोहित प्रक्रियेस अनुकूलित करा.

2. कोल्ड सोल्डरिंग

समस्येचे वर्णनः कोल्ड सोल्डरिंग म्हणजे सोल्डर संयुक्त पुरेसे सोल्डरिंग तापमानापर्यंत पोहोचत नाही, परिणामी सामान्य सोल्डर संयुक्त देखावा परंतु कमी विद्युत कनेक्शन होते.

ऊत्तराची: सोल्डरिंग प्रक्रियेदरम्यान तापमान निर्दिष्ट मानक पूर्ण होते हे सुनिश्चित करण्यासाठी रिफ्लो सोल्डरिंग मशीनचा हीटिंग प्रोग्राम समायोजित करा. उपकरणे देखभाल आणि तापमान कॅलिब्रेशन नियमितपणे करा जेणेकरून उपकरणांच्या अपयशामुळे होणार्‍या थंड सोल्डरिंगच्या समस्येस टाळता येईल.

Ii. घटक स्थिती विचलन

घटक स्थिती विचलन सामान्यत: पृष्ठभाग माउंट (एसएमटी) प्रक्रियेमध्ये उद्भवते, ज्यामुळे सर्किट बोर्ड फंक्शन अपयश किंवा शॉर्ट सर्किट होऊ शकते.

1. घटक ऑफसेट

समस्येचे वर्णनः सोल्डरिंग प्रक्रियेदरम्यान घटकाची स्थिती ऑफसेट केली जाते, सहसा प्लेसमेंट मशीन किंवा असमान सोल्डर पेस्टच्या कॅलिब्रेशन समस्यांमुळे.

ऊत्तराची: प्लेसमेंट मशीनचे अचूक कॅलिब्रेशन सुनिश्चित करा आणि नियमितपणे उपकरणे देखभाल आणि समायोजन करा. प्लेसमेंट प्रक्रियेदरम्यान घटक हालचालीची शक्यता कमी करण्यासाठी सोल्डर पेस्टचा एकसमान अनुप्रयोग सुनिश्चित करण्यासाठी सोल्डर पेस्टच्या मुद्रण प्रक्रियेस अनुकूलित करा.

2. सोल्डर संयुक्त विचलन

समस्येचे वर्णनः सोल्डर संयुक्त पॅडसह संरेखित केलेले नाही, ज्यामुळे विजेचे कनेक्शन खराब होऊ शकते.

ऊत्तराची: घटकांची अचूक प्लेसमेंट सुनिश्चित करण्यासाठी उच्च-परिशुद्धता प्लेसमेंट मशीन आणि कॅलिब्रेशन टूल्स वापरा. वेळेत सोल्डर संयुक्त विचलनाची समस्या शोधण्यासाठी आणि दुरुस्त करण्यासाठी रिअल टाइममध्ये उत्पादन प्रक्रियेचे परीक्षण करा.

Iii. सोल्डर पेस्ट प्रिंटिंग समस्या

सोल्डर पेस्ट प्रिंटिंगच्या गुणवत्तेचा थेट परिणाम सोल्डरिंगच्या गुणवत्तेवर होतो. सामान्य समस्यांमध्ये असमान सोल्डर पेस्टची जाडी आणि गरीब सोल्डर पेस्ट आसंजन यांचा समावेश आहे.

1. असमान सोल्डर पेस्ट जाडी

समस्येचे वर्णनः असमान सोल्डर पेस्ट जाडीमुळे सोल्डरिंग दरम्यान थंड सोल्डरिंग किंवा कोल्ड सोल्डरिंग समस्या उद्भवू शकतात.

उपाय: मुद्रण दबाव आणि वेग वैशिष्ट्ये पूर्ण करतात हे सुनिश्चित करण्यासाठी नियमितपणे सोल्डर पेस्ट प्रिंटर तपासा आणि देखरेख करा. उच्च-गुणवत्तेची सोल्डर पेस्ट सामग्री वापरा आणि नियमितपणे सोल्डर पेस्टची एकरूपता आणि चिकटपणा तपासा.

2. गरीब सोल्डर पेस्ट आसंजन

समस्येचे वर्णनः सर्किट बोर्डवर गरीब सोल्डर पेस्ट चिकटून राहू शकते सोल्डरिंग दरम्यान गरीब सोल्डर पेस्ट फ्लुएडिटी होऊ शकते, ज्यामुळे सोल्डरिंगच्या गुणवत्तेवर परिणाम होतो.

उपाय: सोल्डर पेस्टचे स्टोरेज आणि वापर वातावरण सोल्डर पेस्ट कोरडे किंवा खराब होण्यापासून टाळण्यासाठी नियमांची पूर्तता करते याची खात्री करा. मुद्रण उपकरणे चांगल्या स्थितीत ठेवण्यासाठी प्रिंटर टेम्पलेट आणि स्क्रॅपर नियमितपणे स्वच्छ करा.

Iv. मुद्रित सर्किट बोर्ड दोष

मुद्रित सर्किट बोर्ड (पीसीबी) मधील दोष स्वतः पीसीबीएच्या गुणवत्तेवर देखील परिणाम करू शकतात, ज्यात ओपन सर्किट आणि पीसीबीच्या शॉर्ट सर्किट समस्यांसह.

1. ओपन सर्किट

समस्येचे वर्णनः ओपन सर्किट सर्किट बोर्डवरील तुटलेल्या सर्किटचा संदर्भ देते, परिणामी व्यत्यय आणलेला विद्युत कनेक्शन.

उपाय: सर्किट डिझाइन उत्पादन आवश्यकता पूर्ण करते हे सुनिश्चित करण्यासाठी पीसीबी डिझाइन टप्प्यात कठोर डिझाइन नियम तपासणी करा. उत्पादन प्रक्रियेदरम्यान, ओपन सर्किट समस्या त्वरित शोधण्यासाठी आणि दुरुस्त करण्यासाठी स्वयंचलित ऑप्टिकल इन्स्पेक्शन (एओआय) सारख्या प्रगत तपासणी उपकरणे वापरा.

2. शॉर्ट सर्किट

समस्येचे वर्णनः शॉर्ट सर्किट म्हणजे विद्यमान नसलेल्या सर्किट बोर्डवरील दोन किंवा अधिक सर्किट दरम्यान विद्युत कनेक्शनचा संदर्भ आहे.

ऊत्तराची: जास्त प्रमाणात दाट वायरिंग टाळण्यासाठी आणि शॉर्ट सर्किटची शक्यता कमी करण्यासाठी पीसीबी डिझाइन ऑप्टिमाइझ करा. उत्पादन प्रक्रियेदरम्यान, सर्किट बोर्डाची विद्युत कामगिरी आवश्यकता पूर्ण करते हे सुनिश्चित करण्यासाठी पीसीबीमध्ये शॉर्ट सर्किट समस्या तपासण्यासाठी एक्स-रे तपासणी तंत्रज्ञान वापरा.

सारांश

मध्ये सामान्य गुणवत्ता समस्यापीसीबीए प्रक्रियासोल्डरिंग दोष, घटक स्थिती विचलन, सोल्डर पेस्ट प्रिंटिंग समस्या आणि मुद्रित सर्किट बोर्ड दोष समाविष्ट करा. पीसीबीए प्रक्रियेची एकूण गुणवत्ता सोल्डरिंग प्रक्रिया ऑप्टिमाइझिंग, कॅलिब्रेटिंग उपकरणे, सोल्डर पेस्ट प्रिंटिंग सुधारणे आणि कठोर गुणवत्ता तपासणी यासारख्या प्रभावी उपायांची अंमलबजावणी करून सुधारली जाऊ शकते. या सामान्य गुणवत्तेच्या समस्या समजून घेणे आणि सोडविणे कंपन्यांना उत्पादन कार्यक्षमता आणि उत्पादनांची विश्वसनीयता सुधारण्यास आणि उच्च-गुणवत्तेच्या इलेक्ट्रॉनिक उत्पादनांची बाजारपेठेतील मागणी पूर्ण करण्यात मदत करू शकते.
