उत्पादन गुणवत्ता सुनिश्चित करण्यासाठी हेल्थकेअर PCBA कारखाने AOI तपासणी कशी वापरतात?

मध्येपीसीबी(प्रिंटेड सर्किट बोर्ड असेंबली) उत्पादन प्रक्रिया, उत्पादनाची गुणवत्ता सुनिश्चित करणे कंपनीच्या यशासाठी महत्त्वपूर्ण आहे. तंत्रज्ञानाच्या प्रगतीमुळे, ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन (AOI) उत्पादन गुणवत्ता सुधारण्यासाठी एक महत्त्वपूर्ण साधन बनले आहे. उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी PCBA कारखाने AOI तपासणी कशी वापरतात हे या लेखात शोधले जाईल.

1. AOI तपासणीची संकल्पना आणि फायदे

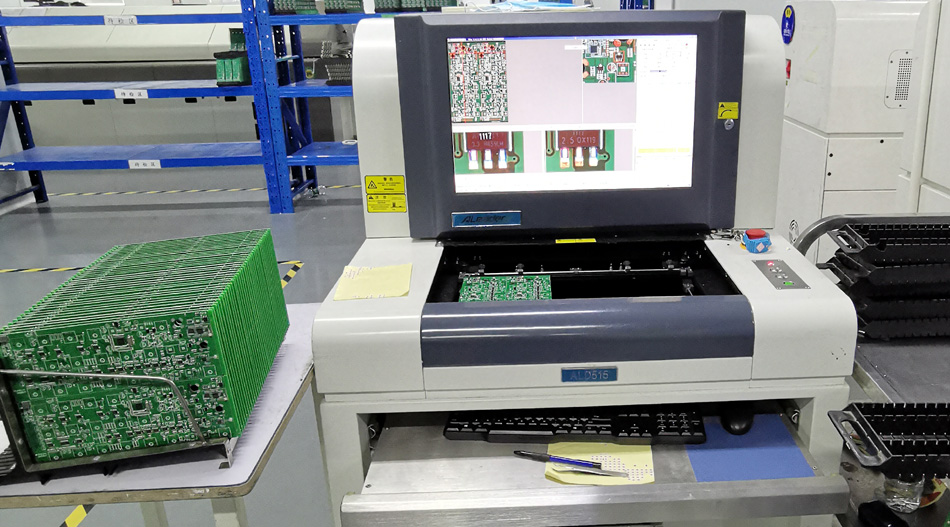

घटक प्लेसमेंट, सोल्डरिंग गुणवत्ता आणि संभाव्य दोष ओळखण्यासाठी पीसीबीच्या प्रतिमा कॅप्चर आणि विश्लेषण करण्यासाठी AOI तपासणी संगणक दृष्टी तंत्रज्ञानाचा वापर करते. पारंपारिक मॅन्युअल तपासणीच्या तुलनेत, AOI अनेक फायदे देते:

उच्च कार्यक्षमता: AOI प्रणाली फार कमी वेळेत मोठ्या प्रमाणात PCB चे निरीक्षण करू शकतात, ज्यामुळे उत्पादन कार्यक्षमतेत लक्षणीय सुधारणा होते.

उच्च अचूकता: उच्च-रिझोल्यूशन कॅमेरे आणि अचूक अल्गोरिदम वापरून, AOI अगदी लहान दोष देखील शोधू शकते, उत्पादनाची गुणवत्ता सुनिश्चित करते.

रिअल-टाइम फीडबॅक: AOI सिस्टम रिअल टाइममध्ये उत्पादन लाइनचे निरीक्षण करतात, समस्या त्वरित ओळखतात आणि अहवाल देतात, जलद समायोजन आणि निराकरण सक्षम करतात.

2. PCBA प्रक्रियेत AOI चा अर्ज

2.1 येणारी सामग्री तपासणी

पीसीबी प्रक्रियेच्या सुरुवातीच्या टप्प्यात, AOI येणारे घटक तपासण्यासाठी वापरले जाऊ शकतात जेणेकरून ते तपशीलांची पूर्तता करतात. ही पायरी, घटकाचे स्वरूप आणि परिमाण तपासून, निकृष्ट सामग्रीला उत्पादन प्रक्रियेत प्रवेश करण्यापासून प्रभावीपणे प्रतिबंधित करते.

3.2 उत्पादन ऑप्टिमायझेशन

AOI चा एक महत्त्वाचा अनुप्रयोग म्हणजे उत्पादन प्रक्रियेदरम्यान इन-प्रोसेस तपासणी. PCB वर सोल्डरिंग पूर्ण झाल्यानंतर, AOI सिस्टम आपोआप सोल्डर जॉइंट्स, घटक प्लेसमेंट आणि ध्रुवीयतेची तपासणी करते जेणेकरून ते डिझाइन आवश्यकता पूर्ण करतात. दोष आढळल्यास, सिस्टम ताबडतोब एक अलर्ट जारी करते, जे कमी दर्जाच्या उत्पादनांना पुढील प्रक्रियेत प्रवेश करण्यापासून प्रतिबंधित करते.

2.3 अंतिम तपासणी

उत्पादन पूर्ण झाल्यानंतर, AOI प्रणाली शिपमेंटपूर्वी सर्व उत्पादनांची कठोर चाचणी झाली आहे याची खात्री करण्यासाठी अंतिम तपासणी देखील करू शकते. त्यांची डिझाईन फाइल्सशी तुलना करून, AOI कोणतीही गैर-अनुपालक उत्पादने त्वरीत ओळखू शकते, ते सुरक्षितपणे पाठवले जाऊ शकते याची खात्री करून.

3. डेटा विश्लेषण आणि सुधारणा

(प्रिंटेड सर्किट बोर्ड असेंबली) उत्पादन प्रक्रिया, उत्पादनाची गुणवत्ता सुनिश्चित करणे कंपनीच्या यशासाठी महत्त्वपूर्ण आहे. तंत्रज्ञानाच्या प्रगतीमुळे, ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन (AOI) उत्पादन गुणवत्ता सुधारण्यासाठी एक महत्त्वपूर्ण साधन बनले आहे. उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी PCBA कारखाने AOI तपासणी कशी वापरतात हे या लेखात शोधले जाईल.

3.1 समस्या ट्रेसिंग

AOI तपासणी डेटाचे विश्लेषण करून, कारखाने त्वरीत दोषांचे स्त्रोत शोधू शकतात. उदाहरणार्थ, PCBs च्या बॅचमध्ये वारंवार दोष दिसून येत असल्यास, कारण अयोग्य ऑपरेशन, भौतिक समस्या किंवा उपकरणे निकामी आहे की नाही हे निर्धारित करण्यासाठी कारखाने डेटाची तुलना करू शकतात.

3.2 उत्पादन ऑप्टिमायझेशन

AOI डेटावर आधारित, कारखाने उत्पादन प्रक्रिया इष्टतम करू शकतात. उदाहरणार्थ, विशिष्ट सोल्डरिंग प्रक्रियेत सापडलेल्या समस्यांचे निराकरण करण्यासाठी, कारखाने उपकरणे पॅरामीटर्स समायोजित करू शकतात किंवा एकूण उत्पादन गुणवत्ता सुधारण्यासाठी ऑपरेटर प्रशिक्षण मजबूत करू शकतात.

निष्कर्ष

AOI तपासणी यामध्ये महत्त्वाची भूमिका बजावतेपीसीबीउत्पादन, कारखान्यांना प्रत्येक टप्प्यावर उत्पादनाची गुणवत्ता सुनिश्चित करण्यास मदत करणे. कार्यक्षम आणि अचूक स्वयंचलित तपासणीद्वारे, PCBA कारखाने केवळ उत्पादनादरम्यान गुणवत्तेच्या समस्या त्वरित शोधू शकत नाहीत आणि त्यांचे निराकरण करू शकत नाहीत तर डेटा विश्लेषणाद्वारे सतत सुधारणा देखील करू शकतात. सततच्या तांत्रिक प्रगतीसह, AOI तपासणी भविष्यातील PCBA निर्मितीमध्ये आणखी महत्त्वाची भूमिका बजावेल, ज्यामुळे कंपन्यांना तीव्र स्पर्धात्मक बाजारपेठेत स्पर्धात्मक राहण्यास मदत होईल.
