गोषवारा
तापमान नियंत्रकातील थर्मल स्थिरता क्वचितच नियंत्रण अल्गोरिदमद्वारे निश्चित केली जाते. हे उत्पादन निर्णयांच्या साखळीद्वारे आकारले जाते: सेन्सरचा पुढचा भाग पॉवर कॉपरपासून कसा वेगळा केला जातो, सोल्डर जॉइंट्स वारंवार थर्मल सहलीत कसे टिकतात, कॉन्फॉर्मल संरक्षणापूर्वी दूषितता कशी काढली जाते आणि फील्डमध्ये प्रवेश करण्यापूर्वी प्रत्येक युनिटची तपासणी कशी केली जाते. हा लेख मॅन्युफॅक्चरिंग व्हेरिएबल्सचे परीक्षण करतो जे स्थिर कंट्रोलरपासून वेगळे करतात जे वाहतात, दोलन करतात किंवा अकाली अपयशी होतात. हे सेन्सर-इंटरफेस लेआउट, सामग्री निवड, रीफ्लो एकसमानता, चाचणी कव्हरेज, कोटिंग धोरण आणि शोधण्यायोग्यता, विश्वासार्हतेसाठी आवश्यक क्षमतेच्या संदर्भात चर्चा करते.तापमान नियंत्रक PCBAऑटोमोटिव्ह, वैद्यकीय आणि औद्योगिक वातावरणात.
- 1. थर्मल स्थिरता उत्पादन परिणाम का आहे
- 2. सेन्सर इंटरफेस: संरक्षणाची पहिली ओळ
- 3. पीसीबी साहित्य आणि उष्णता अंतर्गत तांबे आर्किटेक्चर
- 4. थर्मल सायकलमध्ये सोल्डर संयुक्त विश्वसनीयता
- 5. चाचणी कव्हरेज जे गुप्त थर्मल दोष उघड करते
- 6. कॉन्फॉर्मल कोटिंग आणि पर्यावरणीय अलगाव
- 7. थर्मल-रिस्क कंट्रोल टूल म्हणून ट्रेसेबिलिटी
- 8. प्रोटोटाइप ते व्हॉल्यूम: मॅन्युफॅक्चरिंग मॅच्युरिटी
- 9. वारंवार विचारले जाणारे प्रश्न
1. थर्मल स्थिरता उत्पादन परिणाम का आहे
डेटाशीटवर तापमान नियंत्रकाचे मूल्यमापन त्याच्या सेटपॉईंट अचूकतेद्वारे केले जाते, परंतु फील्ड वर्तन असेंब्ली दरम्यान सादर केलेल्या भौतिक चलांद्वारे नियंत्रित केले जाते. सोल्डर व्हॉईड्स थर्मल प्रतिरोध वाढवतात. दूषिततेमुळे गळतीचे मार्ग तयार होतात जे ॲनालॉग रीडिंग बदलतात. सेन्सर जवळील तांबे वितरण बोर्ड स्वतःच हीट स्प्रेडरमध्ये बदलू शकते. यापैकी प्रत्येक अटी मॅन्युफॅक्चरिंग स्वाक्षरी आहे, सॉफ्टवेअर समस्या नाही.
±0.5 डिग्री सेल्सिअस धारण करणारा कंट्रोलर आणि अनेक अंशांनी वाहून जाणारा कंट्रोलरमधील फरक वारंवार प्रक्रिया शिस्तीसाठी शोधला जातो. अचूक थर्मल कंट्रोल बोर्डच्या अभ्यासावरून असे दिसून आले आहे की अनेक अँपिअर वाहून नेणाऱ्या पॉवर ट्रेसमध्ये पुरेसे तांबे असणे आवश्यक आहे आणि सेन्सर रिटर्न पाथपासून भौतिकरित्या वेगळे ठेवले पाहिजे; अन्यथा, सिग्नल ADC पर्यंत पोहोचण्यापूर्वी स्थानिकीकृत हीटिंग आणि IR ड्रॉप मापन खराब करतात. त्याच प्रकारे, थर्मल रिलीफ कट, अरुंद सेन्सर ट्रेस आणि उच्च-वर्तमान घटकांमधील मुद्दाम अंतर यामुळे सेन्सिंग घटकाभोवती एक "थर्मलली प्रामाणिक" झोन तयार होतो जेणेकरून ते बोर्डच्या अंतर्गत उष्णता प्रवाहापेक्षा सिस्टम तापमानाला प्रतिसाद देते.

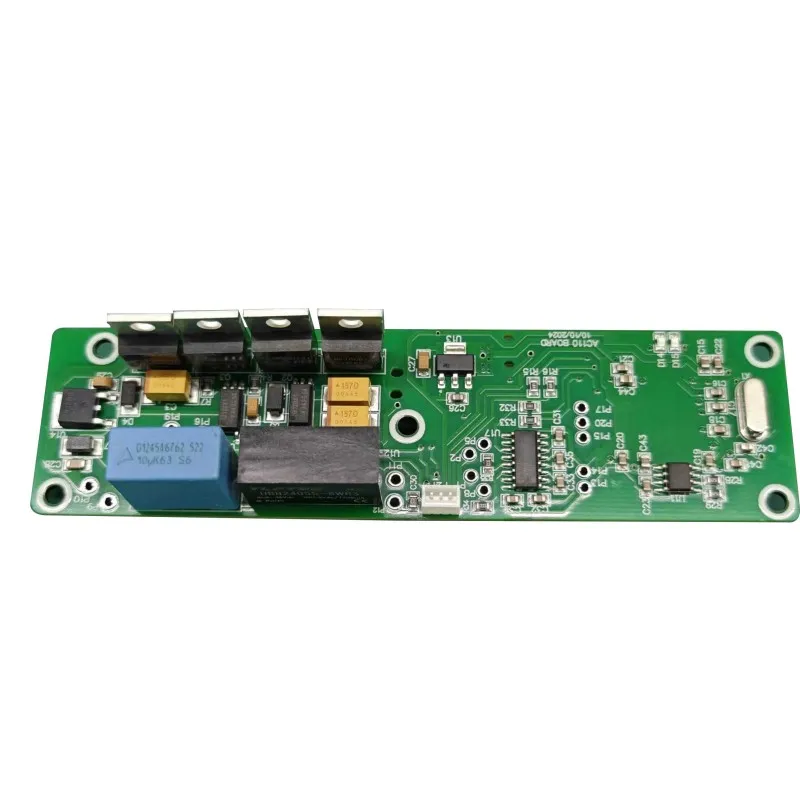

हा वाक्प्रचार म्हणूनचतापमान नियंत्रक PCBAलोकसंख्या असलेल्या बोर्डपेक्षा अधिक वर्णन करते. हे नियंत्रित थर्मल सिस्टमचे वर्णन करते ज्याची मापन साखळी, पॉवर स्टेज आणि संरक्षण सर्किटरी सह-डिझाइन आणि सह-उत्पादित आहेत. जेव्हा असेंबली प्रक्रिया अस्थिर असते, तेव्हा कंट्रोल लूपला भौतिक आवाजाची भरपाई करण्यास भाग पाडले जाते जे ते पाहू शकत नाही.
मुख्य तत्व:सेन्सर थेट वातावरणाचे मोजमाप करत नाही. हे पीसीबीची स्थानिक थर्मल स्थिती मोजते. उत्पादन हे स्थानिक राज्य प्रातिनिधिक आहे की विकृत आहे हे ठरवते.
2. सेन्सर इंटरफेस: संरक्षणाची पहिली ओळ
2.1 सेन्सरचा प्रकार आणि त्याचे उत्पादन परिणाम
NTC थर्मिस्टर्स, PT100/PT1000 RTDs, आणि थर्मोकपल्स PCB फ्रंट एंडवर वेगवेगळे बंधने घालतात. NTC सेन्सर अरुंद पट्ट्यांमध्ये उच्च संवेदनशीलता प्रदान करतात परंतु त्यांना रेखीयकरण आवश्यक आहे कारण त्यांचा प्रतिकार-तापमान वक्र घातांक आहे. RTDs विस्तृत श्रेणींमध्ये अधिक रेखीय प्रतिसाद देतात, परंतु त्यांचा कमी-प्रतिरोधक सिग्नल मार्ग ट्रेस रेझिस्टन्स आणि सोल्डरिंग-प्रेरित तणावासाठी अधिक संवेदनशील असतो. थर्मोकपल्स विस्तीर्ण श्रेणी प्रदान करतात परंतु सर्वात कमी अचूकता, बहुतेकदा अनेक अंशांच्या श्रेणीमध्ये आणि कोल्ड-जंक्शन नुकसानभरपाईवर अवलंबून असतात जी विद्युतदृष्ट्या स्थिर असणे आवश्यक आहे.
सेन्सर फ्रंट एंड फक्त एनालॉग इनपुट नाही; हा एक उच्च-प्रतिबाधा मापन नोड आहे ज्याने लहान विभेदक सिग्नल जतन करताना सामान्य-मोड आवाज नाकारला पाहिजे. ठराविक व्यावसायिक नियंत्रक स्प्रेडचे वर्णन करतात: एनटीसी इनपुटला ±0.6 °C, PT100 चॅनेल ±0.7 °C वर आणि J-प्रकार थर्मोकूपला ±3 °C वर रेट केले जाऊ शकते. हे आकडे सेन्सर-स्तरीय वैशिष्ट्ये आहेत, सिस्टम-स्तरीय हमी नाहीत. असेंबली प्रक्रिया एकतर ती अचूकता टिकवून ठेवते किंवा खराब ग्राउंडिंग, थर्मल ग्रेडियंट्स आणि अपर्याप्त कॅलिब्रेशन प्रवेशाद्वारे ती कमी करते.
2.2 लेआउट अलगाव आणि कॅलिब्रेशन प्रवेश
रिले ड्रायव्हर किंवा MOSFET स्विचिंग नोडच्या शेजारी चालणारा सेन्सर ट्रेस मोजमाप मध्ये आवाज जोडेल. एनालॉग फ्रंट एंड अंतर्गत व्यत्यय आणलेले ग्राउंड प्लेन शेअर्ड कॉपरद्वारे रिटर्न करंट्स बळजबरी करेल, ऑफसेट तयार करेल जे लोडसह भिन्न असतील. डिझाईन-फॉर- मॅन्युफॅक्चरिंग पुनरावलोकनादरम्यान, टूलिंग रिलीज होण्यापूर्वी या समस्या फ्लॅग केल्या पाहिजेत. अभियांत्रिकी पुनरावलोकनामध्ये थर्मल कपलिंग, सेन्सर पृथक्करणासाठी घटक प्लेसमेंट आणि स्वच्छ ॲनालॉग सेन्सिंग आणि स्थिर PWM स्विचिंगसाठी पॉवर/ग्राउंड प्लेन अखंडतेचे मूल्यांकन करणे आवश्यक आहे.
कॅलिब्रेशन हा सेन्सर आणि फिजिकल एन्क्लोजरमधील अंतिम पूल आहे. कोणताही सेन्सर विशिष्ट पीसीबी, गृहनिर्माण आणि असेंबली स्टॅकशी पूर्णपणे जुळत नाही. नियंत्रित थर्मल चेंबरमध्ये एक-वेळचे कॅलिब्रेशन सुधारात्मक ऑफसेट लागू करते, परंतु बोर्ड चाचणी प्रवेश आणि फर्मवेअर हुकसह डिझाइन केलेले असणे आवश्यक आहे जे हे कॅलिब्रेशन पुनरावृत्ती करण्यायोग्य बनवते. जर PCBA विसंगत सोल्डर व्हॉल्यूम किंवा दूषिततेसह एकत्र केले असेल, तर कॅलिब्रेशन ऑफसेट वय आणि तापमानानुसार वाहून जाईल, सुरुवातीच्या दुरुस्तीच्या उद्देशाला पराभूत करेल.
3. पीसीबी साहित्य आणि उष्णता अंतर्गत तांबे आर्किटेक्चर
तपमान नियंत्रक अनेकदा बंदिस्तांमध्ये कार्य करतात जेथे सभोवतालचे तापमान खोलीच्या पातळीपेक्षा चांगले वाढते आणि पॉवर स्टेज स्वतःची उष्णता जोडते. सब्सट्रेटने त्या श्रेणीमध्ये आयामी स्थिरता आणि डायलेक्ट्रिक अखंडता राखली पाहिजे. FR-4 सामान्य आहे, परंतु उच्च-Tg लॅमिनेट आणि ॲल्युमिनियम सब्सट्रेट्स निवडले जातात जेव्हा थर्मल लोड किंवा सायकलिंग प्रोफाइल FR-4 मोजण्यायोग्य शिफ्टशिवाय सहन करू शकतील त्यापेक्षा जास्त असेल.
FR-4 मधील फायबरग्लास कापडाच्या विणण्याच्या पॅटर्नमुळे थर्मल चालकतेमध्ये स्थानिक बदल होऊ शकतात, ज्यामुळे "थर्मल वीव्ह" परिणाम होतात जे ट्रेस कोठे रूट केले जाते यावर अवलंबून सेन्सर रीडिंग बदलतात. उच्च-परिशुद्धता नियंत्रकांसाठी हे विशेषतः महत्वाचे आहे जेथे 0.1 °C विचलन देखील महत्त्वाचे आहे. कॉपर आर्किटेक्चर देखील तितकेच महत्वाचे आहे. साध्या थर्मोस्टॅटसाठी 2-लेयर बोर्ड पुरेसा असू शकतो, परंतु मिश्र-सिग्नल फ्रंट एंड्स आणि PWM आउटपुट असलेले कंट्रोलर सिग्नल लेयर्सला लागून समर्पित ग्राउंड प्लेनसह 4-लेयर किंवा 6-लेयर स्टॅकअपचा फायदा घेतात. ही व्यवस्था गोंगाट करणारा पॉवर विभाग आणि संवेदनशील ॲनालॉग विभाग यांच्यातील अंतर्निहित अलगाव प्रदान करते, बाह्य फिल्टरिंगची आवश्यकता कमी करते जी स्वतःच वाहून जाऊ शकते.
| डिझाइन व्हेरिएबल | स्थिरता लाभ | दुर्लक्ष केल्यास उत्पादन जोखीम |
|---|---|---|
| स्तर संख्या आणि ग्राउंड प्लेन | समर्पित ॲनालॉग रिटर्न पथ; कमी सामान्य-प्रतिबाधा कपलिंग | रिले किंवा MOSFET स्विचिंगसह सेन्सर रीडिंग शिफ्ट होते |
| पॉवर ट्रेस रुंदी आणि तांबे वजन | लोअर आयआर ड्रॉप आणि उच्च प्रवाहावर स्थानिकीकृत हीटिंग | सेन्सर जवळ हॉट स्पॉट्स; थर्मल ऑफसेट जो लोडसह बदलतो |
| थर्मल आराम आणि अंतर | सेन्सर सभोवतालला प्रतिसाद देतो, पॉवर कॉपरपासून चालवलेल्या उष्णताला नाही | नियंत्रक प्रक्रियेऐवजी बोर्डचे नियमन करतो |
| बोर्ड जाडी आणि थर | सायकलिंगमध्ये मितीय स्थिरता; सातत्यपूर्ण CTE वर्तन | सोल्डरचा ताण, वॉरपेज आणि लेयर-टू-लेयर चुकीचे संरेखन |
त्यामुळे भौतिक स्टॅकअप निष्क्रिय पार्श्वभूमी नाही. तो कंट्रोल लूपचा भाग आहे. असमानपणे उष्णता वितरीत करणारा बोर्ड एक सेन्सर सिग्नल तयार करेल जो विद्युतदृष्ट्या अचूक आहे परंतु थर्मलली चुकीचा आहे.
4. थर्मल सायकलमध्ये सोल्डर संयुक्त विश्वसनीयता
तापमान नियंत्रक वारंवार गरम आणि थंड होण्याच्या संपर्कात आहेत. पॉवर उपकरणे, रिले आणि सेन्सर कनेक्टर जोडणारे सोल्डर जॉइंट्स परिणामी थर्मोमेकॅनिकल तणावातून टिकून राहणे आवश्यक आहे. मुख्य यंत्रणा म्हणजे CTE जुळत नाही: सिलिकॉन, तांबे, सोल्डर आणि लॅमिनेट वेगवेगळ्या दराने विस्तारतात आणि अनेक चक्रांमध्ये जुळत नसल्यामुळे संयुक्त इंटरफेसवर ताण येतो. सूक्ष्म क्रॅक सांध्याच्या परिघावर सुरू होतात आणि प्रतिकार वाढेपर्यंत किंवा कनेक्शन उघडेपर्यंत पसरतात.
हा अपयश मोड विशेषत: MOSFETs, TRIACs आणि रिले टर्मिनल्सच्या आसपास संबंधित आहे, जेथे स्थानिकीकृत तापमान सहली सर्वात जास्त आहेत. खोली-तापमान कार्यात्मक चाचणी उत्तीर्ण करणारा नियंत्रक अनेक शंभर चक्रांनंतरही अयशस्वी होऊ शकतो, जर सोल्डर प्रक्रियेने व्हॉईड्स, अपुरे ओले होणे किंवा जास्त आंतरधातू तयार केले असेल. त्यामुळे असेंबली प्रतिसादामध्ये नियंत्रित रीफ्लो प्रोफाइल, सत्यापित पेस्ट डिपॉझिशन आणि लपलेले सांधे पाहू शकतील अशा तपासणी पद्धती समाविष्ट करणे आवश्यक आहे.
- रीफ्लो एकरूपता:पॅनेलवरील सर्वात उष्ण आणि सर्वात थंड संयुक्त दरम्यान अंदाजे 10 °C चे डेल्टा टी हे अनेक लीड-मुक्त प्रोफाइलसाठी व्यावहारिक लक्ष्य आहे; विस्तीर्ण स्प्रेड म्हणजे काही सांधे कमी प्रक्रिया केलेले आहेत तर काही जास्त ताणलेले आहेत.
- शून्य नियंत्रण:थर्मल पॅड्स अंतर्गत व्हॉईड्स जंक्शन-टू-बोर्ड प्रतिरोध वाढवतात आणि स्थानिक हॉट स्पॉट्स तयार करतात जे क्रॅकच्या वाढीस गती देतात.
- तपासणी प्रवेश:बीजीए आणि तळाशी संपलेल्या घटकांसाठी एक्स-रे तपासणी आवश्यक आहे; केवळ AOI लपविलेल्या संयुक्त भूमितीची पुष्टी करू शकत नाही.
- ताण आराम:कनेक्टर आणि हेवी थ्रू-होल भाग यांत्रिकरित्या समर्थित असले पाहिजेत जेणेकरून घराचा थर्मल विस्तार थेट सोल्डर फिलेटमध्ये हस्तांतरित होणार नाही.
प्रत्येकतापमान नियंत्रक PCBAसायकलिंग वातावरणात वर्षानुवर्षे ऑपरेट करणे अपेक्षित आहे ते केवळ व्हिज्युअल स्वीकृती निकषांविरुद्ध नव्हे तर थर्मल सायकलिंगसाठी पात्र असलेल्या सोल्डर प्रक्रियेसह तयार केले पाहिजे. IPC-A-610 वर्ग 2 किंवा वर्ग 3 कारागिरीसाठी आधाररेखा प्रदान करते, परंतु जॉइंटचे सायकलिंग वर्तन मिश्र धातु, प्रोफाइल आणि पॅड डिझाइनच्या संयोजनाद्वारे निर्धारित केले जाते.
5. चाचणी कव्हरेज जे गुप्त थर्मल दोष उघड करते
खोलीच्या तपमानावर कार्यात्मक चाचणी आवश्यक आहे परंतु थर्मल कंट्रोलरसाठी अपुरी आहे. बोर्ड इन-सर्किट चाचणी आणि फंक्शनल सर्किट चाचणी उत्तीर्ण करू शकतो आणि तरीही त्यात एक गुप्त दोष असतो जो केवळ तापमानाच्या तणावाखाली दिसून येतो. चाचणी रणनीती तणावाच्या पातळीत वाढली पाहिजे जेणेकरून शिपमेंटपूर्वी जीवनाच्या सुरुवातीच्या अपयशास प्रतिबंध केला जाईल.
स्वयंचलित ऑप्टिकल तपासणी घटक उपस्थिती आणि सोल्डर फिलेट आकार सत्यापित करते. इन-सर्किट चाचणी रेझिस्टर आणि कॅपेसिटरच्या मूल्यांची पुष्टी करते आणि शॉर्ट्स किंवा ओपन शोधते. कार्यात्मक सर्किट चाचणी सेन्सर इनपुटचे अनुकरण करते आणि रिले किंवा SSR आउटपुट प्रमाणित करते. क्ष-किरण तपासणीमध्ये लपविलेले सोल्डर व्हॉईड्स आणि BGA कोलॅप्स दिसून येतात. बर्न-इन आणि पर्यावरणीय ताण स्क्रीनिंग नंतर असेंब्लीला लोड सायकलिंग अंतर्गत भारदस्त तापमानाच्या अधीन केले जाते, अनेकदा 24 ते 48 तासांपर्यंत, सीमांत सांधे आणि घटक दोष अयशस्वी होण्यास भाग पाडतात. पर्यावरणीय कक्ष ही क्षमता −40 °C ते +125 °C आणि 0-95% सापेक्ष आर्द्रता वाढवतात, ज्यामुळे उत्पादकाला क्षेत्र परिस्थितीशी बेंच वर्तन परस्परसंबंधित करता येते.
चाचणी फिक्स्चर कॉन्टॅक्ट रेझिस्टन्स देखील सीमांत जॉइंट मास्क करू शकते. जर पोगो पिन सातत्यपूर्ण संपर्क साधत नसतील, तर चाचणी कंपन किंवा थर्मल विस्तारामुळे अयशस्वी होणारा बोर्ड पास करू शकते. बर्न-इन हा स्थिर प्रक्रियेचा पर्याय नाही. हे विशिष्ट जोखमींसाठी एक फिल्टर आहे आणि जेव्हा तणाव प्रोफाइल कंट्रोलरचे वास्तविक थर्मल मिशन प्रतिबिंबित करते तेव्हा ते सर्वात प्रभावी असते. तापमान नियंत्रण ऍप्लिकेशनमध्ये महत्त्वाच्या असलेल्या सायकलिंग-संबंधित कमकुवतपणा उघड न करता सामान्य उच्च-तापमान भिजवल्याने चाचणी क्षमता वापरली जाऊ शकते.
6. कॉन्फॉर्मल कोटिंग आणि पर्यावरणीय अलगाव
ओलावा आणि दूषितता ही थर्मल समस्या आहेत. PCB पृष्ठभागावर शोषलेल्या पाण्याची पातळ फिल्म सेन्सर ट्रेस दरम्यान गळतीचे मार्ग तयार करू शकते, मापन नेटवर्कचा प्रभावी प्रतिकार बदलू शकते. जेव्हा आर्द्रता वाढते तेव्हा प्रवाह किंवा हाताळणीतील रासायनिक अवशेष प्रवाहकीय होऊ शकतात. उच्च-प्रतिबाधा सेन्सर इनपुटवर अवलंबून असलेल्या कंट्रोलरमध्ये, हे गळतीचे मार्ग तापमान ऑफसेट किंवा आवाज म्हणून दिसतात.
कॉन्फॉर्मल कोटिंग बोर्ड टोपोलॉजीशी सुसंगत असलेला पातळ पॉलिमर थर तयार करून याचे निराकरण करते आणि सर्किटरीला आर्द्रता, धूळ आणि रासायनिक दूषित पदार्थांपासून वेगळे करते. ऍक्रेलिक कोटिंग्ज किफायतशीर आणि पुन्हा काम करण्यायोग्य आहेत; पॉलीयुरेथेन चांगले दिवाळखोर आणि घर्षण प्रतिकार देते; सिलिकॉन सर्वात विस्तृत तापमान श्रेणी आणि लवचिकता प्रदान करते. संपूर्ण साफसफाईनंतर कोटिंग लावणे आवश्यक आहे, कारण आयनिक दूषिततेचे आवरण ते बोर्डवर अडकते आणि ते रोखण्याऐवजी इलेक्ट्रोकेमिकल बिघाड वाढवू शकते.
कोटिंग आसंजन आणखी एक चल आहे; अवशेषांमुळे पृष्ठभागाची उर्जा खूप कमी असल्यास, थर्मल सायकलिंग दरम्यान कोटिंग कमी होऊ शकते, ज्यामुळे आर्द्रतेचा मार्ग उघडतो. तापमान नियंत्रकांसाठी निवडक कोटिंग अनेकदा श्रेयस्कर असते कारण कनेक्टर, रिले आणि चाचणी बिंदू अनकोटेड राहणे आवश्यक असू शकते. प्रक्रिया नियंत्रित करणे आवश्यक आहे जेणेकरुन कोटिंगची जाडी उघडलेल्या ट्रेसवर पुरेशी असेल परंतु सूक्ष्म-पिच लीड्स ब्रिज करत नाही किंवा थर्मल रिलीफ वैशिष्ट्यांमध्ये हस्तक्षेप करत नाही.
7. थर्मल-रिस्क कंट्रोल टूल म्हणून ट्रेसेबिलिटी
जेव्हा एखादा कंट्रोलर फील्डमध्ये वाहतो तेव्हा पहिला प्रश्न असतो की वर्तन वेगळे आहे की बॅच-संबंधित आहे. शोधण्याशिवाय, त्या प्रश्नाचे उत्तर कार्यक्षमतेने दिले जाऊ शकत नाही. लॉट-लेव्हल आणि युनिट-लेव्हल ट्रेसेबिलिटी प्रत्येक सिरीयल नंबरला घटक तारीख कोड, रीफ्लो रेकॉर्ड, चाचणी परिणाम आणि कोटिंग बॅचशी जोडतात. हे निर्मात्याला आणि ग्राहकांना ड्रिफ्टची तक्रार विशिष्ट घटक लॉट, विशिष्ट रेषा किंवा विशिष्ट पर्यावरणीय चाचणी सहलीशी संबंधित आहे की नाही हे निर्धारित करण्यास अनुमती देते.
ट्रेसिबिलिटी मध्ये aतापमान नियंत्रक PCBAकार्यक्रम प्रशासकीय ओव्हरहेड नाही. ही अशी यंत्रणा आहे जी फील्ड अपयशाला ओपन-एंडेड विश्वासार्हतेच्या प्रश्नाऐवजी सीमाबद्ध, सुधारण्यायोग्य घटनेत बदलते. अधिकृत सोर्सिंग हे ट्रेसिबिलिटीचा दुसरा अर्धा भाग आहे. फ्रेंचाइज्ड वितरकांद्वारे खरेदी केलेले घटक दस्तऐवजीकरण केलेले मूळ असतात. ओपन मार्केट चॅनेलमधील घटक नूतनीकरण केले जाऊ शकतात, पुन्हा लेबल केले जाऊ शकतात किंवा निर्दिष्ट तारीख कोड विंडोच्या बाहेर असू शकतात. तापमान नियंत्रकासाठी, बनावट किंवा वृद्ध सेन्सर इंटरफेस घटक संपूर्ण मापन शृंखला बदलू शकतो. येणाऱ्या घटकांचे व्हिज्युअल, इलेक्ट्रिकल आणि क्ष-किरण प्रमाणीकरण असेंब्ली सुरू होण्यापूर्वी एक व्यावहारिक अँटी-नकली अडथळा प्रदान करते.
उत्पादन नोट:शोधण्यायोग्यता कागदोपत्री नाही. यादृच्छिक फील्ड इव्हेंटला पद्धतशीर प्रक्रिया शिफ्टपासून वेगळे करण्याचा हा एकमेव मार्ग आहे ज्यासाठी त्वरित नियंत्रण आवश्यक आहे.
8. प्रोटोटाइप ते व्हॉल्यूम: मॅन्युफॅक्चरिंग मॅच्युरिटी
अभियांत्रिकी नमुन्यांपासून व्हॉल्यूम उत्पादनापर्यंतच्या संक्रमणामध्ये थर्मल स्थिरता टिकून राहिली पाहिजे. पेस्ट डिपॉझिशन, रिफ्लो लोडिंग किंवा टेस्ट फिक्स्चर कॉन्टॅक्ट बदलल्यास पाच बोर्डांवर काम करणारी प्रक्रिया पाच हजारांवर वेगळ्या पद्धतीने वागू शकते. मॅन्युफॅक्चरिंग पार्टनरने हे दाखवणे आवश्यक आहे की प्रत्येक टप्प्यावर समान नियंत्रित पॅरामीटर्स राखले जातात.
- अभियांत्रिकी पडताळणीडिझाइन प्रमाणीकरण आणि प्रारंभिक थर्मल ट्यूनिंगसाठी लहान बिल्ड. लेआउट पडताळणी आणि सेन्सर कॅलिब्रेशन ऍक्सेसवर लक्ष केंद्रित करा.
- पायलट रनप्रक्रिया वैशिष्ट्यीकरण आणि थर्मल ताण चाचणी. सोल्डर प्रोफाइल, कोटिंग कव्हरेज आणि चाचणी मर्यादा निश्चित केल्या आहेत.
- कमी-खंड उत्पादनमार्केट-एंट्री बॅचेस. ट्रेसेबिलिटी आणि इनकमिंग तपासणी शिस्त मोठ्या प्रमाणात वापरली जाते.
- उच्च-खंड उत्पादनस्थिर एसएमटी उत्पन्न, पुनरावृत्ती करण्यायोग्य कार्यात्मक चाचणी आणि बॅच-स्तरीय विश्वासार्हता निरीक्षण.
प्रत्येक टप्प्यावर, निर्मात्याने उत्पादनासाठी डिझाइन फीडबॅक प्रदान केला पाहिजे जो पॉवर ट्रेस, घटक अंतर आणि चाचणी बिंदू प्रवेशयोग्यतेवर थर्मल रिलीफ संबोधित करतो. IATF 16949 शिस्तीसह भागीदार प्रगत गुणवत्ता नियोजन, अपयश मोड विश्लेषण आणि थर्मल कंट्रोलर प्रोग्रामवर नियंत्रण बदलते, जरी अंतिम उत्पादन ऑटोमोटिव्ह ऐवजी औद्योगिक असले तरीही. ISO 13485 वैद्यकीय-श्रेणी नियंत्रकांसाठी युनिट-स्तरीय ट्रेसेबिलिटी, प्रक्रिया प्रमाणीकरण आणि जोखीम-व्यवस्थापन दस्तऐवजीकरण जोडते. हे फ्रेमवर्क मार्केटिंग लेबल नाहीत; उत्पादन प्रक्रिया कालांतराने थर्मल तपशील धारण करण्यास सक्षम आहे की नाही हे ते निर्धारित करतात.
Unixplore इलेक्ट्रॉनिक्सडिझाईनचा हेतू आणि व्हॉल्यूम विश्वासार्हता पूर्ण करण्यासाठी हा स्तरित दृष्टीकोन-सेन्सर-जागरूक DFM, इन-हाउस AOI, ICT, FCT, एक्स-रे, बर्न-इन आणि पर्यावरणीय स्क्रीनिंग लागू करते. 98.5% वरील दुहेरी बाजू असलेला एसएमटी प्रथम-पास उत्पन्न हे एक सूचक आहे, परंतु अधिक अर्थपूर्ण परिणाम म्हणजे एक नियंत्रक ज्याचे थर्मल वर्तन पुनरावृत्ती सायकलिंग आणि फील्ड एक्सपोजरनंतर त्याच्या विशिष्टतेमध्येच राहते.
9. वारंवार विचारले जाणारे प्रश्न
उच्च स्तराची संख्या नेहमी थर्मल स्थिरता सुधारते का?
आपोआप नाही. समर्पित ग्राउंड प्लेनसह 4-लेयर किंवा 6-लेयर स्टॅकअप सामान्यत: 2-लेयर बोर्डपेक्षा पॉवर आणि ॲनालॉग विभागांमध्ये चांगले अलगाव प्रदान करते, परंतु विमानांचे विभाजन कसे केले जाते आणि सेन्सर ट्रेस कुठे रूट केले जातात यावर फायदा अवलंबून असतो. खराबपणे विभाजित केलेला 4-लेयर बोर्ड काळजीपूर्वक राउट केलेल्या 2-लेयर डिझाइनपेक्षा वाईट कामगिरी करू शकतो.
AOI आणि कार्यात्मक चाचणी आधीच उत्तीर्ण झाल्यास बर्न-इन आवश्यक का आहे?
AOI आणि कार्यात्मक चाचणी दोष पकडतात जे चाचणीच्या वेळी दृश्यमान किंवा इलेक्ट्रिकली उपस्थित असतात. बर्न-इन तापमान आणि लोड सायकलिंग लागू करून, सीमांत सोल्डर सांधे, घटक कमकुवतपणा, आणि एकल-पास चाचणी चुकू शकणारे अधूनमधून कनेक्शन उघड करून सुरुवातीच्या जीवनातील अपयशांना गती देते. हे एक विश्वासार्हता फिल्टर आहे, प्रक्रिया नियंत्रणासाठी पुनर्स्थित नाही.
कॉन्फॉर्मल कोटिंग खराब साफसफाईच्या प्रक्रियेची भरपाई करू शकते का?
क्र. आयनिक दूषिततेवर कोटिंग केल्याने ओलावा अडकतो आणि बिघाड वाढू शकतो. कोटिंग करण्यापूर्वी बोर्ड साफ आणि वाळवावेत जेणेकरून पॉलिमर लेयर दूषित घटकांना सील करण्याऐवजी रासायनिकदृष्ट्या सौम्य पृष्ठभागाचे संरक्षण करेल.
जर कंट्रोलर आधीच शेतात वाहून गेला असेल तर ट्रेसिबिलिटी कशी मदत करते?
ट्रेसेबिलिटी प्रभावित युनिटला त्याच्या घटक लॉट, रिफ्लो रेकॉर्ड आणि चाचणी इतिहासाशी जोडते. हे निर्मात्याला ड्रिफ्ट ही एक वेगळी घटना, बॅच-संबंधित सामग्री समस्या किंवा प्रक्रिया भ्रमण आहे किंवा नाही हे निर्धारित करण्यास आणि प्रत्येक युनिटला संशयित मानण्याऐवजी सुधारात्मक कृती करण्यास अनुमती देते.
तापमान नियंत्रकामध्ये सेन्सर ऑफसेटचे सर्वात सामान्य उत्पादन कारण काय आहे?
पॉवर कॉपरपासून सेन्सर प्रदेशात थर्मल कपलिंग, अपर्याप्त कॅलिब्रेशन प्रवेशासह एकत्रित. जर सेन्सर ट्रेस उष्णता निर्माण करणाऱ्या घटकाजवळ मार्गस्थ केला असेल किंवा उच्च-वर्तमान सर्किटरीसह परतीचा मार्ग सामायिक केला असेल, तर मोजलेल्या तापमानात लोड-अवलंबित ऑफसेट समाविष्ट असेल जो केवळ फर्मवेअरद्वारे काढला जाऊ शकत नाही.
त्याचे स्पेसिफिकेशन धारण करणारा कंट्रोलर आणि ड्रिफ्ट होणारा कंट्रोलरमधील फरक प्रक्रियेमध्ये तयार केला जातो. थर्मल स्थिरता, चाचणी कव्हरेज आणि ट्रेसेबिलिटी यावर लक्ष केंद्रित केलेले उत्पादन पुनरावलोकन प्राप्त करण्यासाठी तुमच्या Gerber फाइल्स, BOM, सेन्सर प्रकार आणि वार्षिक व्हॉल्यूम शेअर करा.
