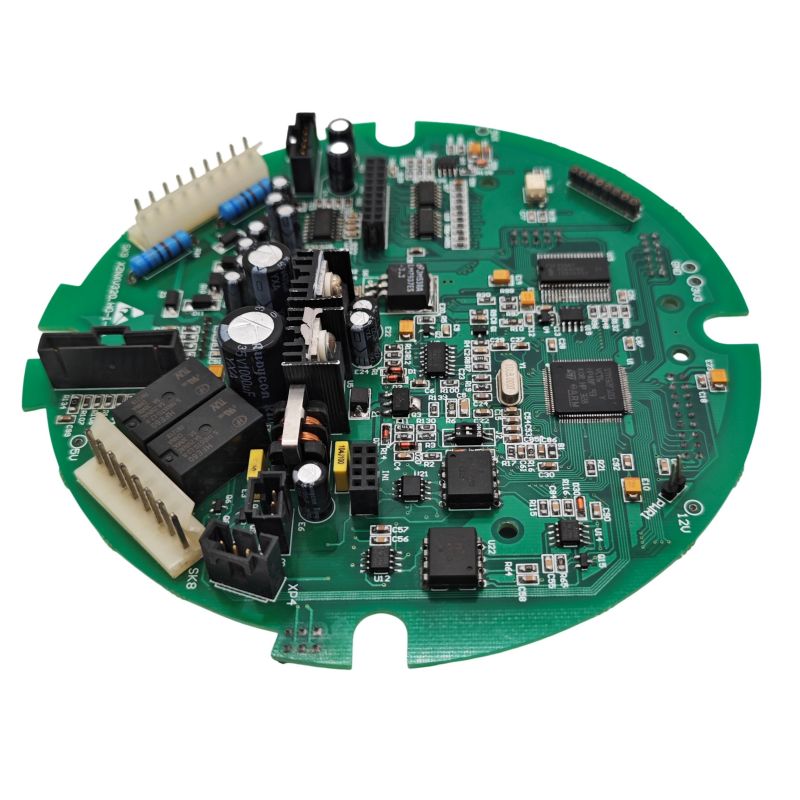

आरसी सर्वो पीसीबीए

Unixplore इलेक्ट्रॉनिक्स— 20 वर्षांच्या एम्बेडेड सिस्टम्स आणि PCB डिझाइनच्या अनुभवासह, आम्ही तेच अपयशी नमुने वारंवार पाहिले आहेत: गोंगाटयुक्त पॉवर लाइन, अपुरी डीकपलिंग आणि चुकीचे PWM राउटिंग. आमची सर्वो PCBA सोल्यूशन्स ही अभियांत्रिकी वैशिष्ट्ये, मांडणीचे नियम आणि व्यावसायिक डिझाइनर प्रत्यक्षात उत्पादनात वापरत असलेल्या चाचणी पद्धतींच्या आसपास तयार केली जातात.

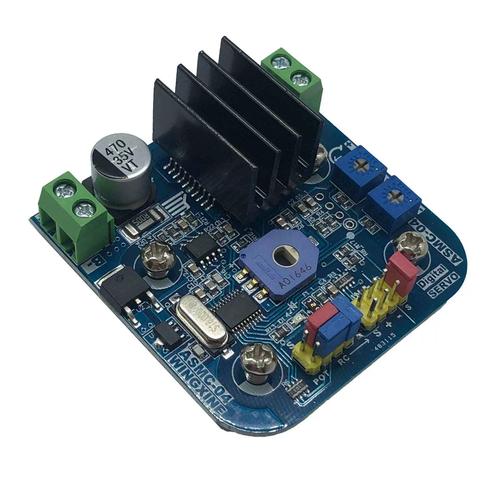

तुम्हाला स्टँडअलोन ड्रायव्हर बोर्ड, मल्टी-चॅनल सर्वो कंट्रोलर किंवा अंतर्गत सर्वो कंट्रोल बोर्ड बदलण्याची गरज असली तरीही, Unixplore Electronics विश्वसनीय, आवाज-प्रतिरक्षा प्रदान करतेPCBAजे आरसी हॉबी आणि औद्योगिक रोबोटिक्स वातावरणात कार्य करते.

आम्ही काय ऑफर करतो:

• पूर्ण सर्वो PCBA डिझाईन (स्कीमॅटिक + लेआउट) Altium, KiCad किंवा तुमच्या पसंतीच्या फॉरमॅटमध्ये
• फंक्शनल टेस्टिंगसह प्रोटोटाइपिंग (लोड, रिपल, थर्मल रिपोर्ट)
• घटक सोर्सिंग आणि एसएमटी असेंब्लीसह व्हॉल्यूम मॅन्युफॅक्चरिंग
• डिझाइन पुनरावलोकन आणि अपयश विश्लेषण सल्ला

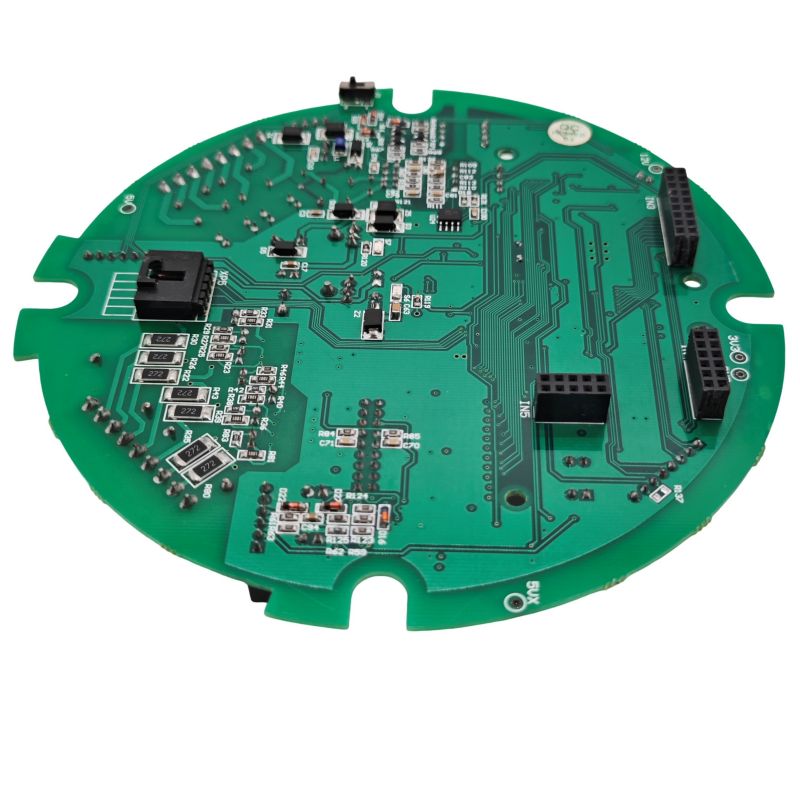

आरसी सर्वो पीसीबीएने काय करावे

आरसी सर्वो पीसीबीए (मग एक स्वतंत्र ड्रायव्हर बोर्ड असो किंवा अंतर्गत सर्वो कंट्रोल बोर्ड) तीन आवश्यक कार्ये करते:

• PWM सिग्नल निर्मिती किंवा रिसेप्शन:कंट्रोल पल्स (50Hz वर 1ms ते 2ms) पोझिशन कमांडमध्ये रूपांतरित करते.
• वीज वितरण:सर्वो मोटर आणि कंट्रोल IC ला क्लीन 5V किंवा 6V वितरित करते.
• अभिप्राय प्रक्रिया:स्थिती सत्यापित करण्यासाठी आणि नियंत्रण लूप बंद करण्यासाठी अंतर्गत पोटेंशियोमीटर वाचते.

उच्च-विश्वसनीयता डिझाइनमध्ये ओव्हरलोड शोधण्यासाठी करंट सेन्सिंग आणि आवाज प्रतिकारशक्तीसाठी ऑप्टो-आयसोलेशन देखील समाविष्ट आहे.

मुख्य तांत्रिक तपशील

खालील पॅरामीटर्स RC सर्वो कंट्रोल PCBA डिझाइन्ससाठी उद्योग मानकांचे प्रतिनिधित्व करतात. हे समर्पित सर्वो ड्रायव्हर बोर्ड आणि इंटिग्रेटेड रिसीव्हर PCBA असेंब्ली या दोन्हींवर लागू होतात.

इनपुट पॉवर तपशील

नियंत्रण सिग्नल तपशील

अंतर्गत सर्वो पीसीबीए घटक (सर्वोच्या आत)

मानक आरसी सर्वोमध्ये या घटकांसह एक लहान PCBA असतो:

RC सर्वो विश्वासार्हतेसाठी PCBA लेआउट नियम

Unixplore इलेक्ट्रॉनिक्स मध्ये, आम्हाला माहित आहे की बहुतेक RC सर्वो अपयश PCB वर उद्भवतात. आम्ही वितरीत केलेल्या प्रत्येक डिझाइनमध्ये विश्वसनीय ऑपरेशन सुनिश्चित करण्यासाठी आम्ही या 8 नियमांचे पालन करतो.

1. वीज वितरण: स्टार ग्राउंडिंग

• डेझी-चेन ग्राउंड कधीही करू नका. प्रत्येक सर्वो ग्राउंड थेट पॉवर सप्लाय ग्राउंड पॉइंटवर परत यावे.
• पॉवर आणि सिग्नल ग्राउंड वेगळे करा. मल्टी-सर्वो PCBA डिझाईन्सवर, ग्राउंड प्लेन विभाजित करा आणि बॅटरी इनपुट जवळ एकाच बिंदूवर कनेक्ट करा.
• पॉवरसाठी ट्रेस रुंदी: 1.5A सतत करंटसाठी, 1oz कॉपरसह 1.5 मिमी किमान ट्रेस रुंदी वापरा.

2. डिकपलिंग कॅपेसिटर प्लेसमेंट

सर्वो मोटर्स लक्षणीय विद्युत आवाज निर्माण करतात. एक सामान्य सर्वो 5V पुरवठा लाईनवर 200mV पर्यंत पीक-टू-पीक आवाज निर्माण करू शकतो.

प्रत्येक सर्वो कनेक्टरसाठी आवश्यक डीकपलिंग:

• 100µF ते 470µF इलेक्ट्रोलाइटिक कॅपेसिटर (मोटर इनरश हाताळते)
• 100nF सिरेमिक कॅपेसिटर (फिल्टर्स उच्च-फ्रिक्वेंसी आवाज)
• सर्वो पॉवर पिनच्या 10 मिमीच्या आत कॅपेसिटर ठेवा

संपूर्ण PCBA साठी मोठ्या प्रमाणात कॅपेसिटन्स: मुख्य पॉवर इनपुटवर एक मोठा कॅपेसिटर (1000µF ते 4700µF) जोडा. जेव्हा एकाधिक सर्वो एकाच वेळी सुरू होतात तेव्हा हे ब्राउनआउट्स प्रतिबंधित करते.

3. PWM सिग्नल राउटिंग

• PWM ट्रेस लहान आणि थेट ठेवा. लांब ट्रेस आवाजासाठी अँटेना म्हणून काम करतात.
• पॉवर वायरच्या समांतर PWM ट्रेस चालवणे टाळा. आवश्यक असल्यास 90-डिग्री क्रॉसिंग वापरा.
• PWM आउटपुट पिनवर 100Ω ते 470Ω मालिका रेझिस्टर जोडा. हे फॉल्टच्या परिस्थितीत वर्तमान मर्यादित करते आणि रिंग कमी करते.

4. सर्वो कनेक्टर लेआउट

मानक 3-पिन सर्वो कनेक्टर (सिग्नल, व्हीसीसी, ग्राउंड) साठी विशिष्ट अंतर आवश्यक आहे:

• पिन अंतर: 2.54 मिमी (0.1 इंच) किंवा 2.7 मिमी (उच्च-घनता)
• कनेक्टर ब्लॉकसाठी पीसीबी जाडी: 1.2 मिमी ते 1.6 मिमी
• सिग्नल पिन स्थान: सामान्यतः आतील पिन (3 पैकी 2 पिन)
• पॉवर सिक्वेन्सिंग: GND समाविष्ट करताना VCC आधी कनेक्ट करणे आवश्यक आहे

उच्च-घनतेच्या डिझाइनसाठी, सर्वो कनेक्टर्समधील 2.7 मिमी अंतर विश्वसनीय कनेक्शन राखून कॉम्पॅक्ट लेआउटला अनुमती देते.

5. नियंत्रण MCU साठी व्होल्टेज नियमन

• समान पुरवठा शक्ती सर्व्होस असल्यास MCU साठी वेगळा LDO वापरा. सर्वो करंट स्पाइकमुळे व्होल्टेज डिप्स होतात जे मायक्रोकंट्रोलर रीसेट करू शकतात.
• शिफारस केलेले रेग्युलेटर: किमान 200mA क्षमतेसह 5V किंवा 3.3V LDO आणि 1µF इनपुट/आउटपुट कॅपेसिटर.
• संरक्षण डायोड: रिव्हर्स पोलॅरिटीपासून संरक्षण करण्यासाठी इनपुटवर 1N4007 किंवा Schottky डायोड जोडा.

6. मोटारवरील आवाज दाबणे (अंतर्गत सर्वो पीसीबीए डिझाइनसाठी)

सर्वोच्या आत जाणारे पीसीबीए डिझाइन करत असल्यास, थेट मोटर टर्मिनलवर आवाज दाबा:

• 100nF सिरेमिक कॅपेसिटर थेट मोटर टर्मिनल्सवर सोल्डर केले जाते.
• अतिरिक्त संरक्षणासाठी (200mV पर्यंत आवाज कमी करते) साठी कॅपेसिटर नकारात्मक मोटर हाऊसिंगशी कनेक्ट करा.
• पर्यायी: प्रचंड आवाजाच्या वातावरणासाठी मोटर लीडवर फेराइट मणी घाला.

7. ओव्हरलोड शोधण्यासाठी वर्तमान सेन्सिंग

प्रगत सर्वो पीसीबीए डिझाईन्समध्ये सध्याचे निरीक्षण समाविष्ट आहे:

• शंट रेझिस्टर: 0.1Ω ते 0.5Ω, 1% सहिष्णुता — विद्युत् प्रवाहाच्या प्रमाणात व्होल्टेज तयार करते
• विभेदक ॲम्प्लिफायर: 10 ते 20 चा फायदा — शंट व्होल्टेज मोजता येण्याजोग्या पातळीपर्यंत वाढवते
• ADC इनपुट: 10-बिट किमान — MCU नियंत्रित करण्यासाठी वर्तमान डेटा फीड करते

100mΩ शंट 500mA वर 50mV आणि 1.5A वर 150mV निर्माण करते. 5x गेन ॲम्प्लिफायरसह, हे 250mV ते 750mV बनते, 3.3V ADC इनपुटसाठी योग्य.

8. इन्सुलेशन आणि यांत्रिक संरक्षण

अंतर्गत सर्वो पीसीबीए बोर्ड भौतिकरित्या संरक्षित केले पाहिजेत:

• इन्सुलेट टेप: PCBA आणि मेटल सर्वो केस दरम्यान इलेक्ट्रिकल टेप ठेवा. हे सॉल्डर जॉइंट्स किंवा केसला स्पर्श करणाऱ्या घटक लीड्सपासून शॉर्ट सर्किट्स प्रतिबंधित करते.
• कॉन्फॉर्मल कोटिंग: बाहेरील किंवा जास्त आर्द्रता असलेल्या अनुप्रयोगांसाठी, गंज टाळण्यासाठी ऍक्रेलिक कॉन्फॉर्मल कोटिंग घाला.

नियंत्रण सिग्नल निर्मिती (MCU कोड विचार)

जिटर-फ्री ऑपरेशनसाठी योग्य PWM निर्मिती महत्त्वपूर्ण आहे. येथे मुख्य पॅरामीटर्स आहेत:

PWM कॉन्फिगरेशन

MCU कोड उदाहरण स्यूडोकोड

// 1500µs नाडीसाठी ड्युटी सायकलची गणना करा
    // PWM कालावधी = 20ms, घड्याळ = 1MHz prescaler गृहीत धरतो

    नाडी_रुंदी_us = १५००
    period_counts = 20000 // मायक्रोसेकंदमध्ये 20ms
    duty_counts = नाडी_रुंदी_us
    सेट_पीडब्ल्यूएम_ड्युटी(कर्तव्य_गणना)

चाचणी करताना, PWM सिग्नल सत्यापित करण्यासाठी ऑसिलोस्कोप वापरा. नाडीची घसरण धार सर्वोला स्थिती वाचण्यासाठी चालना देते.

सामान्य अपयश मोड आणि निराकरणे

पॉवर स्विचिंगवर महत्त्वाची सूचना:ती बंद करण्यासाठी सर्वो ग्राउंड लाइन कधीही स्विच करू नका. जेव्हा ग्राउंड उघडले जाते, तेव्हा सर्वो PWM सिग्नल लाइन किंवा इतर मार्गांद्वारे पॉवर प्राप्त करू शकते, परिणामी 3.2V अंडरव्होल्टेज ऑपरेशन आणि अनियमित वर्तन होते. P-चॅनेल MOSFET किंवा रिले वापरून नेहमी VCC लाइन स्विच करा.

RC सर्वो PCBA FAQ

खाली तीन तांत्रिक प्रश्न आहेत जे आम्हाला रोबोटिक्स अभियंते आणि आरसी सिस्टम डिझाइनर्सकडून वारंवार प्राप्त होतात.

Q1: जेव्हा मी माझ्या सानुकूल PCBA वरून ESP32 किंवा Arduino सह नियंत्रित करतो तेव्हा माझे सर्वो यादृच्छिकपणे का वळतात?

अ:तुम्हाला पॉवर नॉइजची समस्या आहे, जवळजवळ नक्कीच. Unixplore Electronics वर आम्ही शिफारस करतो तो निदान क्रम येथे आहे:

पायरी 1— ऑसिलोस्कोपने वीज पुरवठा तपासा: सर्वो फिरत असताना 5V लाईन थेट सर्वो कनेक्टरवर मोजा. तुम्हाला 200mV पेक्षा जास्त तरंग (पीक-टू-पीक) दिसल्यास, तुमचे डीकपलिंग अपुरे आहे.

पायरी 2— बल्क कॅपेसिटन्स जोडा: पॉवर इनपुट टर्मिनल्सवर 1000µF ते 4700µF इलेक्ट्रोलाइटिक कॅपेसिटर ठेवा. सर्वो मोटर्स जेव्हा हलू लागतात तेव्हा उच्च इनरश करंट (3–10× रनिंग करंट) काढतात. बल्क कॅपेसिटन्सशिवाय, व्होल्टेज 4V पेक्षा कमी होते, ज्यामुळे कंट्रोल IC रीसेट होते किंवा अनियमितपणे वागते.

पायरी 3— सर्वो पॉवरपासून MCU पॉवर वेगळे करा: सर्वात वाईट डिझाईन्स MCU आणि सर्वोस एकाच व्होल्टेज रेग्युलेटरमधून चालवतात. दोन स्वतंत्र नियामक वापरा:

• MCU आणि तर्कासाठी एक 5V/500mA LDO.
• सर्व्होसाठी वेगळा 5V/3A पुरवठा (किंवा थेट बॅटरी कनेक्शन).

पायरी 4— प्रत्येक सर्वो कनेक्टरवर डीकपलिंग जोडा: प्रत्येक सर्वो कनेक्टरच्या VCC आणि GND पिनवर थेट 100µF इलेक्ट्रोलाइटिक आणि 100nF सिरेमिक कॅपेसिटर ठेवा. सिरेमिक कॅपेसिटर मोटर ब्रशेसमधून उच्च-फ्रिक्वेंसी आवाज फिल्टर करते; इलेक्ट्रोलाइटिक कमी-फ्रिक्वेंसी वर्तमान स्पाइक्स हाताळते.

पायरी 5— तुमचा PWM सिग्नल गुणवत्ता तपासा: PWM पिन पाहण्यासाठी ऑसिलोस्कोप वापरा. जर तुम्हाला उगवत्या किंवा घसरत असलेल्या कडांवर रिंगिंग (ओव्हरशूट) दिसत असेल, तर MCU पिनवर 100Ω मालिका रेझिस्टर जोडा. हे सिग्नल ओलसर करते आणि खोटे ट्रिगरिंग प्रतिबंधित करते.

तळ ओळ:90% सर्वो जिटर समस्या पॉवर-संबंधित आहेत, कोड-संबंधित नाहीत. प्रथम वीज वितरण निश्चित करा.

Q2: मी एक PCBA कसे डिझाइन करू जे ब्राउनआउट्सशिवाय एकाधिक सर्वो (8 ते 16 चॅनेल) नियंत्रित करते?

अ:यासाठी काळजीपूर्वक पॉवर बजेटिंग आणि लेआउट नियोजन आवश्यक आहे. 16-चॅनेल सर्वो कंट्रोलर PCBA साठी अभियांत्रिकी दृष्टीकोन येथे आहे.

पायरी 1- एकूण उर्जा आवश्यकतांची गणना करा:

• प्रत्येक मानक सर्वो सामान्य ऑपरेशन दरम्यान 200mA ते 500mA काढतो.
• पीक स्टॉल करंट प्रति सर्वो 1.5A ते 3A पर्यंत पोहोचू शकतो.
• 16 सर्वोसाठी: 16 × 1.5A = 24A पीक संभाव्य ड्रॉ.

पायरी 2- वीज वितरणाची रचना करा:

• मुख्य पॉवर इनपुट: किमान 30A साठी रेट केलेले 5V ते 6V पुरवठा वापरा.
• इनपुट कनेक्टर: XT60 किंवा स्क्रू टर्मिनल (लहान 2-पिन शीर्षलेख नाही).
• मुख्य पॉवर ट्रेस: ​​2oz कॉपरसह 8 मिमी ते 10 मिमी रुंद किंवा लेयर 2 वर समर्पित पॉवर प्लेन वापरा.
• बस बार: 15A वरील करंटसाठी, कॉपर बस बार जोडा किंवा बाह्य वायरिंग वापरा.

पायरी 3- टप्प्याटप्प्याने वीज वितरणाची अंमलबजावणी करा:

• जाड पॉवर ट्रेस (5 मिमी+) मध्यवर्ती वितरण बिंदूकडे जा.
• त्या बिंदूपासून, प्रत्येक सर्वो कनेक्टरवर वैयक्तिक 1.5 मिमी ट्रेस चालवा.
• प्रत्येक सर्वो कनेक्टरवर 470µF कॅपेसिटर जोडा (वितरीत कॅपेसिटन्स, इनपुटवर फक्त एक मोठी कॅप नाही).

पायरी 4— सिग्नल लाइन्ससाठी ऑप्टो-आयसोलेशन वापरा (प्रगत):

• औद्योगिक किंवा उच्च-आवाज वातावरणासाठी, ऑप्टोकपलर वापरून PWM सिग्नल वेगळे करा (उदा. 4N35 किंवा PC817).
• हे मोटरचा आवाज पुन्हा MCU मध्ये जोडण्यापासून आणि रीसेट होण्यापासून प्रतिबंधित करते.
• वेगळ्या डिझाईन्ससाठी स्वतंत्र पॉवर डोमेन (MCU साइड आणि सर्वो साइड) आवश्यक असतात.

पायरी 5- वर्तमान मर्यादा किंवा सॉफ्ट-स्टार्ट जोडा:

• 10ms ते 50ms पर्यंत सर्वो पॉवर वाढवण्यासाठी सॉफ्ट-स्टार्ट सर्किटरीसह MOSFET वापरा.
• हे सर्व 16 सर्व्होमधील प्रारंभिक प्रवेशास पुरवठा खंडित होण्यापासून प्रतिबंधित करते.
• वैकल्पिकरित्या, पॉवर अप सर्व्होस क्रमाने (प्रत्येक दरम्यान 5ms विलंब).

पायरी 6— 16+ चॅनेलसाठी PCB लेयर स्टॅक शिफारस:

• स्तर 1: सिग्नल (PWM, फीडबॅक)
• स्तर 2: ग्राउंड प्लेन (घन ओतणे)
• स्तर 3: पॉवर प्लेन (5V किंवा Vservo)
• स्तर 4: सिग्नल किंवा दुय्यम ग्राउंड

हा स्टॅक लूप एरिया कमी करतो आणि चॅनेलमधील EMI कमी करतो.

Q3: मी वेगवेगळ्या सर्वो ब्रँडसाठी (Futaba, Hitec, Spectrum, जेनेरिक) समान PCBA डिझाइन वापरू शकतो का?

अ:होय, तीन महत्त्वाच्या सुसंगतता विचारांसह.

विचार १— PWM सिग्नल मानके सुसंगत आहेत: सर्व RC सर्व्हो 1ms ते 2ms डाळींसह समान 50Hz PWM मानक वापरतात. तुमच्या PCBA चे PWM जनरेशन लॉजिक सर्वत्र कार्य करते.

विचार 2- उर्जा आवश्यकता लक्षणीय बदलू शकतात:

तुमचा PCBA तुम्हाला वापरायचा असलेला सर्वोच्च वर्तमान सर्वोसाठी डिझाइन केलेला असणे आवश्यक आहे. बहुतेक मानक आणि उच्च-टॉर्क सर्वोस कव्हर करण्यासाठी 2A सतत आणि 5A पीक प्रति चॅनेलसाठी डिझाइन करा.

विचार 3- कनेक्टर सुसंगतता:

• बहुतेक सर्वो 2.54 मिमी (0.1 इंच) अंतरासह मानक 3-पिन महिला शीर्षलेख वापरतात.
• सिग्नल पिन स्थान ब्रँडनुसार बदलते:
  • Futaba: सिग्नल सर्वात आतील पिन आहे (पिन 2)
  • Hitec आणि Spectrum: सिग्नल मॉडेलवर अवलंबून पिन 1 किंवा पिन 3 आहे
• स्पष्टपणे लेबल केलेल्या पिनआउट्स (S, +, –) सह तुमचा PCBA डिझाइन करा. 3-पिन पुरुष शीर्षलेख (मानक सर्वो एक्स्टेंशन केबलसारखे) वापरा जेणेकरून कोणताही सर्वो थेट प्लग इन करू शकेल.

विचार 4— अंतर्गत सर्वो पीसीबीए (सर्वोच्या आत) बदलण्यायोग्य नाही: जर तुम्ही अंतर्गत पीसीबीए डिझाइन करत असाल जो सर्वो हाऊसिंगच्या आत जाईल (मूळ कंट्रोल बोर्ड बदलून), हे ब्रँड-विशिष्ट आहे. वेगवेगळ्या सर्व्होमध्ये भिन्न आहेत:

• पोटेंशियोमीटर प्रतिरोधक मूल्ये (5kΩ वि 10kΩ)
• मोटर आकार आणि वर्तमान रेटिंग
• यांत्रिक माउंटिंग होल स्थाने
• केस परिमाणे

अंतर्गत PCBA डिझाइनसाठी, मूळचे रिव्हर्स-इंजिनियर करा किंवा त्या अचूक सर्वो मॉडेलसाठी तपशीलवार तपशील मिळवा. बाह्य ड्रायव्हर PCBA डिझाईन्ससाठी (मानक सर्वो कनेक्टरशी जोडणारा बोर्ड), सर्व प्रमुख RC ब्रँडमध्ये सुसंगतता उत्कृष्ट आहे.

तुमच्या RC सर्वो PCBA ची चाचणी करत आहे

उत्पादनासाठी डिझाइन मंजूर करण्यापूर्वी, या पाच चाचण्या चालवा:

सारांश: विश्वसनीय आरसी सर्वो पीसीबीए डिझाइन करणे

एक मजबूत RC सर्वो PCBA ची व्याख्या पाच अभियांत्रिकी निर्णयांद्वारे केली जाते:

1. पुरेशी बल्क कॅपेसिटन्स(1000µF ते 4700µF) मुख्य पॉवर इनपुटवर.
2. पॉवर डोमेन वेगळे कराMCU (LDO रेग्युलेट) आणि सर्वोस (थेट बॅटरी किंवा उच्च-वर्तमान नियामक) साठी.
3. स्टार ग्राउंडिंगस्वतंत्र पॉवर आणि सिग्नल ग्राउंड रिटर्नसह.
4. डिकपलिंग कॅपेसिटरप्रत्येक सर्वो कनेक्टरवर (100µF इलेक्ट्रोलाइटिक + 100nF सिरॅमिक).
5. योग्य PWM सिग्नल कंडिशनिंगमालिका प्रतिरोधक आणि लहान ट्रेससह.

मल्टी-सर्वो डिझाइन्ससाठी (8+ चॅनेल), समर्पित पॉवर आणि ग्राउंड प्लेनसह 4-लेयर पीसीबी वापरा. अंतर्गत सर्वो PCBA डिझाइनसाठी, केस शॉर्ट्स टाळण्यासाठी मोटर नॉइज सप्रेशन (मोटर टर्मिनल्सवर 100nF) आणि इन्सुलेटिंग टेप जोडा. या पद्धती RC आणि रोबोटिक्स दोन्ही ऍप्लिकेशन्समध्ये सतत जिटर-फ्री ऑपरेशन आणि दीर्घकालीन विश्वासार्हता प्रदान करतात.
