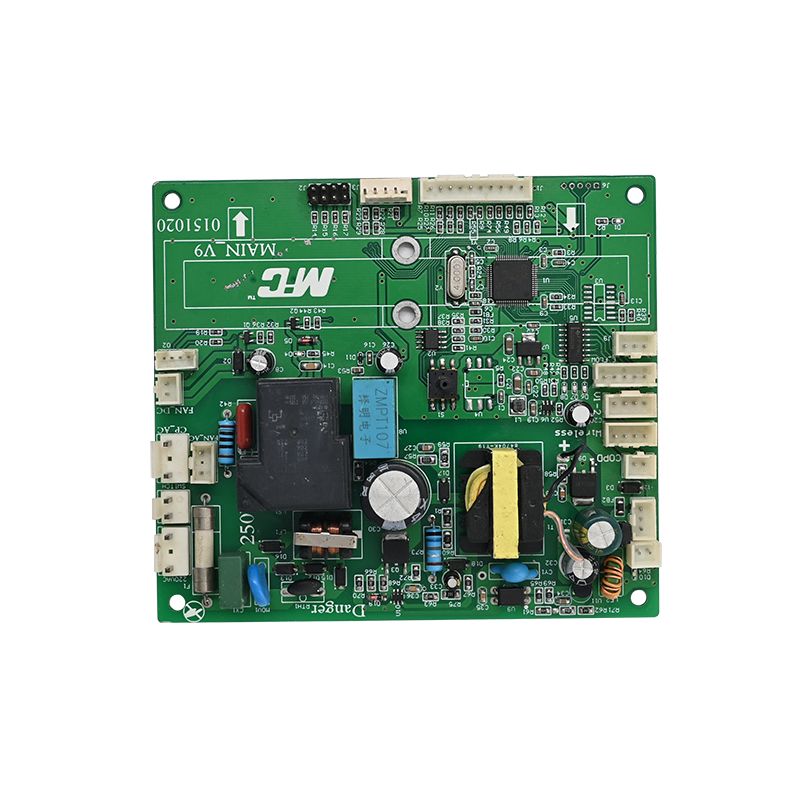

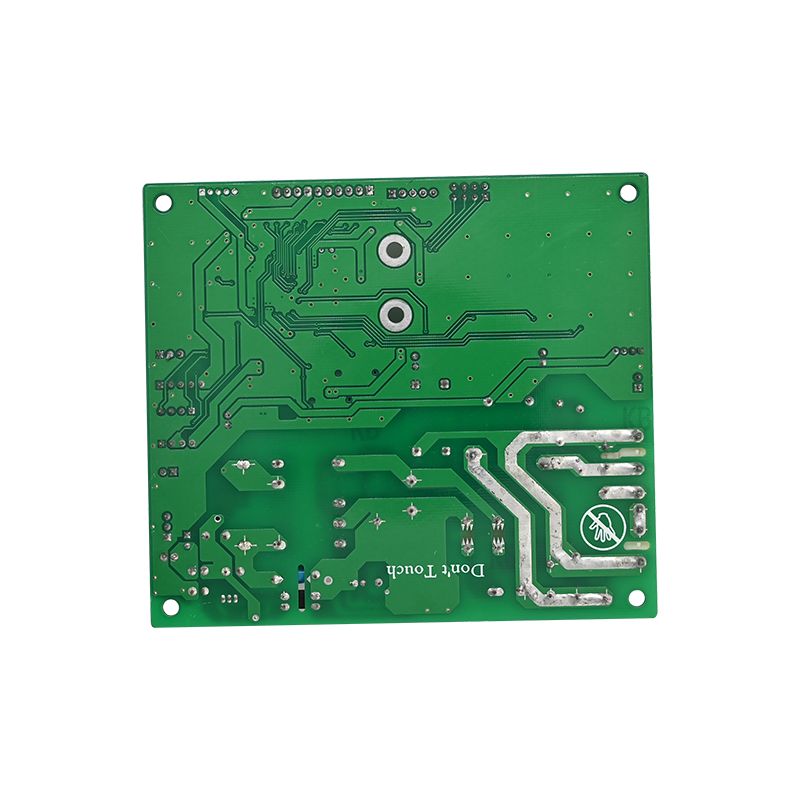

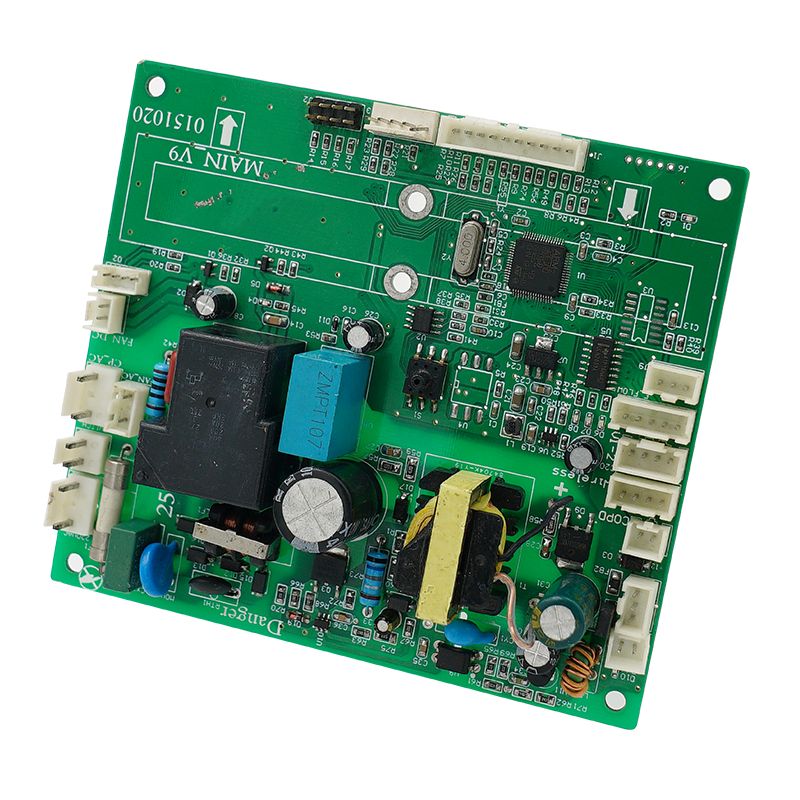

एअर फ्रायर PCBA

Unixplore Electronics ही एक चीनी कंपनी आहे जी 2008 पासून प्रथम श्रेणीचे एअर फ्रायर PCBA तयार करण्यावर आणि उत्पादनावर लक्ष केंद्रित करत आहे. आमच्याकडे ISO9001:2015 आणि IPC-610E PCB असेंब्ली मानकांची प्रमाणपत्रे आहेत.

मॉडेल:UE-212

चौकशी पाठवा

उत्पादन वर्णन

एअर फ्रायर PCBA साठी कार्यात्मक चाचणी पद्धत कशी डिझाइन करावी

Unixplore Electronics उच्च-गुणवत्तेच्या विकास आणि उत्पादनासाठी वचनबद्ध आहेएअर फ्रायर PCBA 2011 पासून OEM आणि ODM प्रकारात.

एअर फ्रायर पीसीबीएचे दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी, अनेक पैलूंवर लक्ष दिले जाऊ शकते:

एअर फ्रायर PCBA साठी कार्यात्मक चाचणी पद्धत डिझाइन करणे हे त्याचे सामान्य ऑपरेशन आणि कार्यक्षमता सुनिश्चित करण्यासाठी एक महत्त्वपूर्ण पाऊल आहे. एअर फ्रायर PCBA साठी कार्यात्मक चाचणी पद्धत डिझाइन करण्यासाठी खालील सामान्य पायऱ्या आहेत:

कार्यात्मक चाचणी योजना:प्रथम, तपासले जाणारे कार्य निश्चित करा, जसे की हीटिंग, पंखे नियंत्रण, तापमान समायोजन, टाइमर इ. सर्व डिझाइन केलेल्या कार्यांचे कव्हरेज सुनिश्चित करण्यासाठी तपशीलवार कार्यात्मक चाचणी योजना विकसित करा.

चाचणी उपकरणे तयार करणे:एअर फ्रायर PCBA च्या कार्यात्मक चाचणीसाठी आवश्यक चाचणी साधने आणि उपकरणे तयार करा, जसे की थर्मामीटर, व्होल्टमीटर, ॲमीटर इ., चाचणी परिणामांचे निरीक्षण आणि रेकॉर्ड करण्यासाठी.

विद्युत चाचणी:योग्य कार्यासाठी सर्किट कनेक्शन तपासण्यासाठी इलेक्ट्रिकल चाचण्या करा आणि सर्व सर्किट घटक योग्यरित्या कार्य करत असल्याची खात्री करून व्होल्टेज आणि करंट डिझाइन आवश्यकता पूर्ण करतात याची खात्री करा.

हीटिंग फंक्शन चाचणी:एअर फ्रायर PCBA च्या हीटिंग फंक्शनची चाचणी करा, तापमान आणि गरम करण्याची वेळ सेट करणे, हीटिंग एलिमेंट योग्यरित्या कार्य करत आहे आणि अपेक्षित तापमानापर्यंत पोहोचत आहे याची खात्री करा.

चाहता नियंत्रण चाचणी:पंख्याचे सुरू/थांबणे आणि गती नियंत्रण कार्ये तपासा, पंखा योग्यरित्या काम करत आहे आणि आवश्यकतेनुसार गती समायोजित केली जाऊ शकते याची खात्री करा.

तापमान समायोजन चाचणी:तापमान सेन्सरची अचूकता आणि नियंत्रण मंडळाचे तापमान समायोजन कार्य तपासा, हीटिंग प्रक्रियेदरम्यान अचूक तापमान नियंत्रण सुनिश्चित करा.

टाइमर कार्य चाचणी:टाइमिंग फंक्शन सामान्य आणि विश्वासार्ह आहे याची खात्री करण्यासाठी, वेळ सेट करणे, सुरू करणे आणि थांबणे यासह टाइमर कार्य तपासा.

सुरक्षितता संरक्षण चाचणी:उपकरणे आणि वापरकर्त्याच्या सुरक्षिततेचे रक्षण करण्यासाठी असामान्य परिस्थितीत गरम करणे त्वरित थांबवले जाऊ शकते याची खात्री करण्यासाठी अतिउष्ण संरक्षण आणि शॉर्ट सर्किट संरक्षण यासारख्या सुरक्षा संरक्षण कार्यांची चाचणी घ्या.

डेटा रेकॉर्डिंग आणि विश्लेषण:चाचणी डेटा रेकॉर्ड करा, चाचणी परिणामांचे विश्लेषण करा, संभाव्य समस्या ओळखा आणि एअर फ्रायर PCBA समायोजित आणि दुरुस्त करा.

चाचणी अहवाल:एअर फ्रायर PCBA च्या पुढील ऑप्टिमायझेशन आणि सुधारणेसाठी संदर्भ देण्यासाठी चाचणी प्रक्रिया, परिणाम आणि आढळलेल्या समस्यांची नोंद करून तपशीलवार चाचणी अहवाल लिहा.

Unixplore तुमच्यासाठी वन-स्टॉप टर्नकी सेवा प्रदान करतेईएमएसआणिपीसीबी असेंब्लीप्रकल्प तुमच्या बोर्ड बिल्डिंगसाठी मोकळ्या मनाने आमच्याशी संपर्क साधा, आम्हाला तुमची माहिती मिळाल्यानंतर आम्ही २४ तासांत कोटेशन देऊ शकतो.Gerber फाइलआणिBOM यादी!

एअर फ्रायर PCBA निर्मिती

* क्लायंटद्वारे पुरवलेली Gerber फाइल आणि BOM यादी
* बेअर पीसीबी उत्पादित, आम्ही खरेदी केलेले घटक
* पूर्णत: एकत्र केलेल्या भागांसह पीसीबी फॅब्रिकेशन
* शिपिंगपूर्वी 100% कार्यात्मक चाचणी केली गेली
* RoHS अनुरूप, लीड-मुक्त उत्पादन प्रक्रिया
* जलद वितरण, स्वतंत्र ESD पॅकेजसह
* पीसीबी डिझाइन, पीसीबी लेआउट, पीसीबी उत्पादन, घटक खरेदी, पीसीबी एसएमटी आणि डीआयपी असेंब्ली, आयसी प्रोग्रामिंग, फंक्शन टेस्ट, पॅकेजिंग आणि वितरण यासाठी एक स्टॉप इलेक्ट्रॉनिक उत्पादन सेवा

Unixplore PCB आणि PCB असेंब्ली क्षमता

पॅरामीटर	क्षमता
स्तर	1-40 थर
विधानसभा प्रकार	थ्रू-होल (THT), सरफेस माउंट (SMT), मिश्रित (THT+SMT)
किमान घटक आकार	(Majelis Dewan Circuit Dewan Remaja) Pangolahan minangka langkah utama ing produksi komponen elektronik. Fleksibilitas proses produksi langsung nggambarake kualitas produk, wektu pangiriman, lan daya saing pasar. Kapasitas produk sing fleksibel, karakteristik pabrik pabrik PCBA, dadi faktor kritis sing mempengaruhi daya saing lan adaptasi pasar. Artikel iki bakal njelajah kenapa kapasitas produksi fleksibel penting kanggo pabrik PCBA lan nganalisa pengaruh ing efisiensi produksi lan kepuasan pelanggan.
कमाल घटक आकार	रिफ्लो सोल्डरिंग, वेव्ह सोल्डरिंग, मॅन्युअल सोल्डरिंग
घटक पॅकेजचे प्रकार	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, इ.
किमान पॅड पिच	QFP साठी 0.5 mm (20 mil), QFN, BGA साठी 0.8 mm (32 mil)
किमान ट्रेस रुंदी	0.10 मिमी (4 मिली)
किमान ट्रेस क्लिअरन्स	0.10 मिमी (4 मिली)
किमान ड्रिल आकार	0.15 मिमी (6 दशलक्ष)
कमाल बोर्ड आकार	18 इंच x 24 इंच (457 मिमी x 610 मिमी)
बोर्ड जाडी	0.0078 इंच (0.2 मिमी) ते 0.236 इंच (6 मिमी)
बोर्ड साहित्य	CEM-3, FR-2, FR-4, उच्च-Tg, HDI, ॲल्युमिनियम, उच्च वारंवारता, FPC, कठोर-फ्लेक्स, रॉजर्स इ.
पृष्ठभाग समाप्त	OSP, HASL, Flash Gold, ENIG, Gold Finger, इ.
सोल्डर पेस्ट प्रकार	रिफ्लो सोल्डरिंगसाठी तयार
तांब्याची जाडी	0.5OZ - 5 OZ
विधानसभा प्रक्रिया	रिफ्लो सोल्डरिंग, वेव्ह सोल्डरिंग, मॅन्युअल सोल्डरिंग
तपासणी पद्धती	ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन (AOI), एक्स-रे, व्हिज्युअल इन्स्पेक्शन
घरातील चाचणी पद्धती	कार्यात्मक चाचणी, प्रोब चाचणी, वृद्धत्व चाचणी, उच्च आणि निम्न तापमान चाचणी
टर्नअराउंड वेळ	सॅम्पलिंग: 24 तास ते 7 दिवस, मास रन: 10 - 30 दिवस
पीसीबी असेंब्ली मानके	ISO9001:2015; ROHS, UL 94V0, IPC-610E वर्ग ll

Unixplore मूल्यवर्धित EMS सेवा

● च्या स्वरूपात फाइलसह IC प्री-प्रोग्रामिंग सेवाHEX,ELFआणिBIN.
● एअर फ्रायर PCBA फंक्शनल टेस्ट फिक्स्चर क्लायंटच्या चाचणी आवश्यकतांनुसार सानुकूलित
● प्लास्टिक आणि मेटल केस मोल्ड आणि भाग उत्पादनासह बॉक्स बिल्डिंग सेवा
● निवडक लाह कोटिंग, इपॉक्सी रेजिन पॉटिंगसह कॉन्फॉर्मल कोटिंग
● वायर हार्नेस आणि केबल असेंब्ली
● बॉक्स, स्क्रीन, मेम्ब्रेन स्विच, लेबलिंग आणि सानुकूलित पुठ्ठा किंवा किरकोळ बॉक्स पॅकिंगसह तयार उत्पादन असेंब्ली.
● PCBA साठी विविध तृतीय-पक्ष चाचण्या विनंती केल्यावर उपलब्ध आहेत
● उत्पादन प्रमाणन सहाय्य

PCBA उत्पादन प्रक्रिया
