तुमच्या कार इन्व्हर्टर PCBA कंट्रोल बोर्डसाठी विश्वसनीय पुरवठादार कसा शोधायचा?
Unixplore Electronics मध्ये, तुम्ही चीनमध्ये उत्पादित कार इन्व्हर्टर PCBA पर्यायांची विस्तृत श्रेणी शोधू शकता. आम्ही स्पर्धात्मक किंमत आणि व्यावसायिक विक्री-पश्चात सेवा ऑफर करतो. आम्ही सहकार्य करण्यास आणि परस्पर फायदेशीर भागीदारी स्थापित करण्यास देखील उत्सुक आहोत.

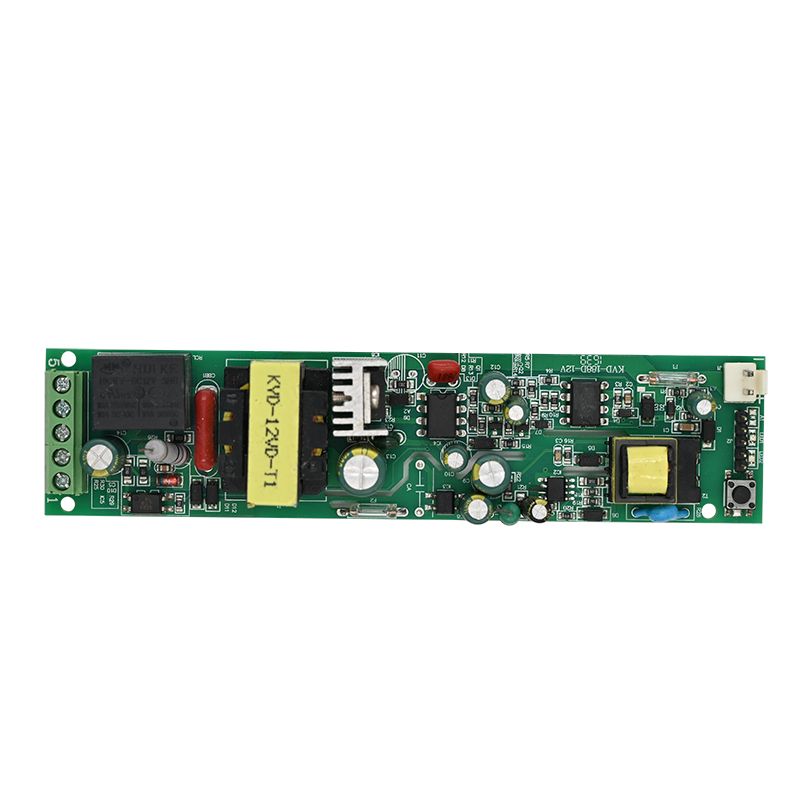

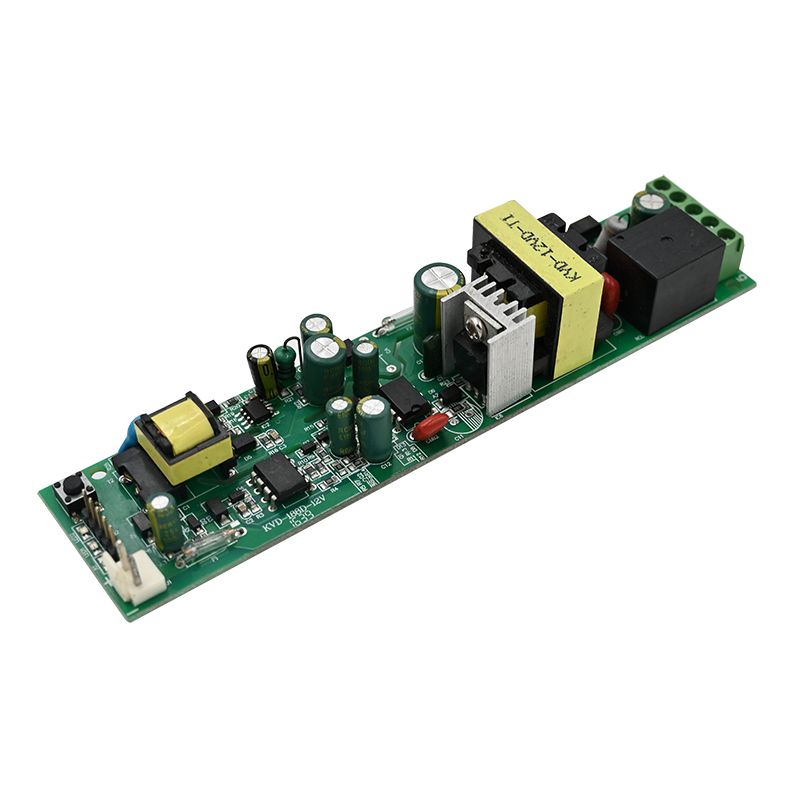

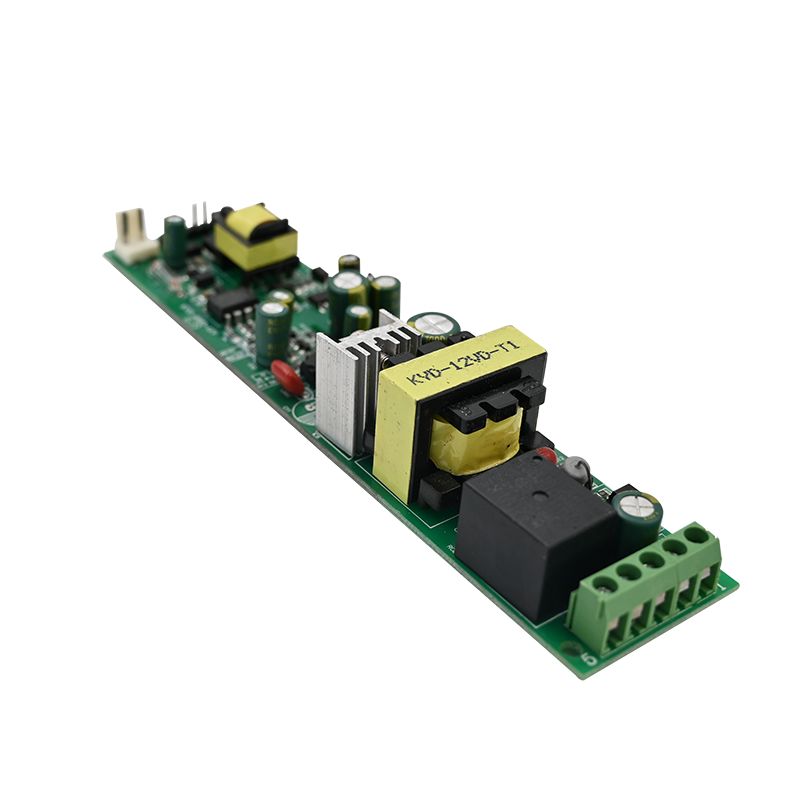

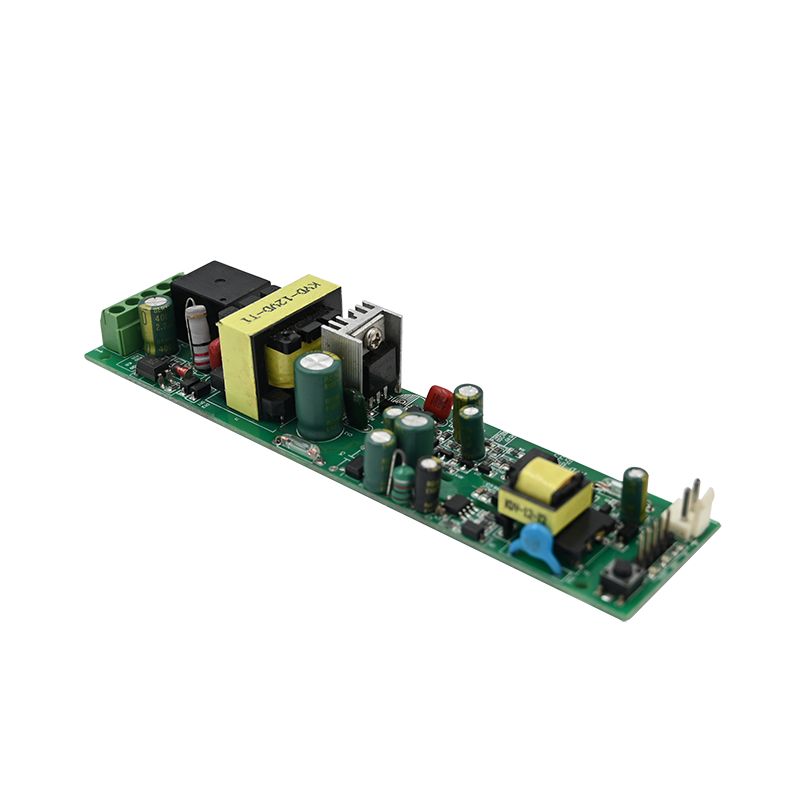

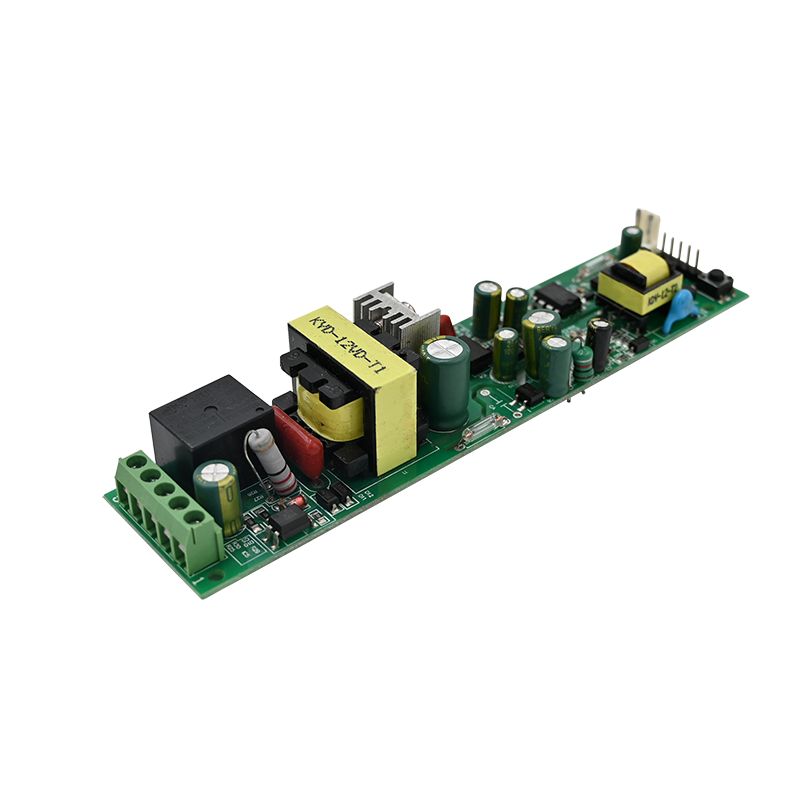

कार इन्व्हर्टर सर्किट बोर्ड हा वाहन इन्व्हर्टरचा मुख्य घटक आहे. मुख्य कार्य म्हणजे वाहन उपकरणांसाठी 12V DC 220V AC पॉवरमध्ये रूपांतरित करणे.
हे सहसा इन्व्हर्टर मॉड्यूल्स, कंट्रोल सर्किट बोर्ड आणि केसेसचे बनलेले असते. त्यापैकी, इन्व्हर्टर मॉड्यूल हा मुख्य घटक आहे जो डीसी एसी रूपांतरणाची जाणीव करतो, ज्यामध्ये सेमीकंडक्टर स्विचिंग डिव्हाइस, चुंबकीय सामग्री, कॅपेसिटन्स आणि इतर घटक असतात; इनपुट आणि आउटपुट संरक्षण, इनव्हर्टर ड्राइव्हस्, दोष निदान आणि इतर कार्यांसह इन्व्हर्टर मॉड्यूलच्या कार्य प्रक्रियेवर नियंत्रण ठेवण्यासाठी कंट्रोल सर्किट बोर्ड जबाबदार आहेत; सर्किट बोर्ड आणि उष्णता नष्ट होण्यापासून संरक्षण करण्यात शेल्सची भूमिका असते.
कार इन्व्हर्टरच्या डिझाइन कल्पना सामान्यत: स्विचिंग पॉवर सप्लाय सर्किट तंत्रज्ञानासारख्या मूलभूत ज्ञानावर आधारित असतात आणि इन्व्हर्टरच्या डिझाइनचा वापर दुय्यम इन्व्हर्टर प्राप्त करण्यासाठी केला जातो. मुख्य कल्पना अशी आहे: स्विचिंग पॉवर सप्लाय चिप वापरा (जसे की TL494 आणि SG3525A, इ.), प्रथम 12V DC पॉवर सप्लाय 320V/50Hz च्या उच्च-फ्रिक्वेंसी एसी पॉवरवर वाढवा आणि नंतर उच्च-फ्रिक्वेंसी एसी वीज पास करा. रेक्टिफिकेशनद्वारे उच्च व्होल्टेज डीसी पॉवरवर, आणि नंतर आउटपुट पल्सद्वारे स्विच ट्यूबच्या टर्नओव्हरवर नियंत्रण ठेवण्यासाठी साइन वेव्ह पल्स मॉड्युलेशन पद्धत वापरा.
कार इन्व्हर्टरच्या डिझाइनमध्ये, सर्किटची स्थिरता, विश्वसनीयता आणि सुरक्षितता विचारात घेणे आवश्यक आहे. उदाहरणार्थ, पॉवर सप्लाय व्होल्टेजमधील बदलांमुळे होणारी अस्थिर ओसीलेटिंग फ्रिक्वेंसीची समस्या सुधारण्यासाठी सर्किटमध्ये भरपाई प्रतिरोध जोडा; इन्व्हर्टरची कार्यक्षमता, आउटपुट पॉवर आणि विश्वसनीयता सुधारण्यासाठी विविध प्रकारची सेमीकंडक्टर स्विचिंग उपकरणे, चुंबकीय सामग्री, कॅपेसिटर आणि इतर घटक वापरा; त्याच वेळी, शेलच्या डिझाइनमध्ये उष्णता नष्ट होण्याची कार्यक्षमता आणि संरक्षण पातळी यासारख्या समस्यांचा विचार करणे आवश्यक आहे.
थोडक्यात, कार इन्व्हर्टरच्या डिझाइनमध्ये उत्पादनाची कार्यक्षमता आणि गुणवत्ता सुनिश्चित करण्यासाठी कार्यात्मक आवश्यकता, सर्किट तत्त्वे, घटक निवड, उत्पादन प्रक्रिया इत्यादींसह विविध घटकांचा सर्वसमावेशकपणे विचार करणे आवश्यक आहे.
Unixplore तुमच्या EMS प्रकल्पासाठी वन-स्टॉप टर्नकी सेवा प्रदान करते. तुमच्या बोर्ड बिल्डिंगसाठी मोकळ्या मनाने आमच्याशी संपर्क साधा, आम्हाला तुमची माहिती मिळाल्यानंतर आम्ही २४ तासांत कोटेशन देऊ शकतो.Gerber फाइलआणिBOM यादी!
कार इन्व्हर्टर PCBA निर्मिती
* क्लायंटद्वारे पुरवलेली Gerber फाइल आणि BOM यादी
* रिक्त पीसीबी बनवलेले, घटक आम्ही खरेदी केले
* पूर्णत: एकत्रित केलेल्या भागांसह पीसीबी फॅब्रिकेशन
* 100% फंक्शन शिपिंगपूर्वी ओके तपासले
* RoHS अनुरूप, लीड-मुक्त उत्पादन प्रक्रिया
* जलद वितरण, स्वतंत्र ESD पॅकेजसह
* पीसीबी डिझाइन, पीसीबी लेआउट, पीसीबी उत्पादन, घटक खरेदी, पीसीबी एसएमटी आणि डीआयपी असेंब्ली, आयसी प्रोग्रामिंग, फंक्शन टेस्ट, पॅकेजिंग आणि वितरण यासाठी एक स्टॉप इलेक्ट्रॉनिक उत्पादन सेवा
Unixplore PCB आणि PCB असेंब्ली क्षमता
पॅरामीटर |
क्षमता |
स्तर |
1-40 स्तर |
विधानसभा प्रकार |
थ्रू-होल (THT), सरफेस माउंट (SMT), मिश्रित (THT+SMT) |
किमान घटक आकार |
0201(01005 मेट्रिक) |
कमाल घटक आकार |
2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
घटक पॅकेजचे प्रकार |
BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, इ. |
किमान पॅड पिच |
QFP साठी 0.5 mm (20 mil), QFN, BGA साठी 0.8 mm (32 mil) |
किमान ट्रेस रुंदी |
0.10 मिमी (4 मिली) |
किमान ट्रेस क्लिअरन्स |
0.10 मिमी (4 मिली) |
किमान ड्रिल आकार |
0.15 मिमी (6 दशलक्ष) |
कमाल बोर्ड आकार |
18 इंच x 24 इंच (457 मिमी x 610 मिमी) |
बोर्ड जाडी |
0.0078 इंच (0.2 मिमी) ते 0.236 इंच (6 मिमी) |
बोर्ड साहित्य |
CEM-3, FR-2, FR-4, उच्च-Tg, HDI, ॲल्युमिनियम, उच्च वारंवारता, FPC, कठोर-फ्लेक्स, रॉजर्स इ. |
पृष्ठभाग समाप्त |
OSP, HASL, Flash Gold, ENIG, Gold Finger, इ. |
सोल्डर पेस्ट प्रकार |
लीड किंवा लीड-फ्री |
तांब्याची जाडी |
0.5OZ - 5 OZ |
विधानसभा प्रक्रिया |
रिफ्लो सोल्डरिंग, वेव्ह सोल्डरिंग, मॅन्युअल सोल्डरिंग |
तपासणी पद्धती |
ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन (AOI), एक्स-रे, व्हिज्युअल इन्स्पेक्शन |
घरातील चाचणी पद्धती |
कार्यात्मक चाचणी, प्रोब चाचणी, वृद्धत्व चाचणी, उच्च आणि निम्न तापमान चाचणी |
कार्यवाही पूर्ण |
सॅम्पलिंग: 24 तास ते 7 दिवस, मास रन: 10 - 30 दिवस |
पीसीबी असेंब्ली मानके |
ISO9001:2015; ROHS, UL 94V0, IPC-610E वर्ग ll |
Unixplore मूल्यवर्धित EMS सेवा
● HEX, ELF आणि BIN च्या स्वरूपात फाइलसह IC प्री-प्रोग्रामिंग सेवा.
● कार इन्व्हर्टर PCBA फंक्शन चाचणी फिक्स्चर क्लायंटच्या चाचणी आवश्यकतांनुसार सानुकूलित
● प्लास्टिक आणि मेटल केस मोल्ड आणि भाग उत्पादनासह बॉक्स बिल्डिंग सेवा
● निवडक लाह कोटिंग, इपॉक्सी रेजिन पॉटिंगसह कॉन्फॉर्मल कोटिंग
● वायर हार्नेस आणि केबल असेंब्ली
● बॉक्स, स्क्रीन, मेम्ब्रेन स्विच, लेबलिंग आणि सानुकूलित कार्टन किंवा किरकोळ बॉक्स पॅकिंगसह तयार उत्पादन असेंब्ली.
● PCBA साठी विविध तृतीय-पक्ष चाचण्या विनंती केल्यावर उपलब्ध आहेत
● उत्पादन प्रमाणन सहाय्य
PCBA उत्पादन प्रक्रिया
-
1.स्वयंचलित सोल्डरपेस्ट मुद्रण
-
2.सोल्डरपेस्ट प्रिंटिंग केले
-
3.एसएमटी पिक आणि प्लेस
-
4.एसएमटी पिक आणि प्लेस पूर्ण झाले
-
5.रिफ्लो सोल्डरिंगसाठी तयार
-
6.रिफ्लो सोल्डरिंग केले
-
7.AOI साठी तयार
-
8.AOI तपासणी प्रक्रिया
-
9.THT घटक प्लेसमेंट
-
10.वेव्ह सोल्डरिंग प्रक्रिया
-
11.THT असेंब्ली झाली
-
12.THT असेंब्लीसाठी AOI तपासणी
-
13.आयसी प्रोग्रामिंग
-
14.कार्य चाचणी
-
15.QC तपासा आणि दुरुस्ती
-
16.पीसीबीए कॉन्फॉर्मल कोटिंग प्रक्रिया
-
17.ESD पॅकिंग
-
18.शिपिंगसाठी तयार
पॅकेजिंग
PCBA साठी
तयार उत्पादनासाठी
