ऑटोमोबाईल पीसीबीए: एक पद्धतशीर अभियांत्रिकी विश्वासार्हता स्तंभापासून शून्य-दोष उत्पादनापर्यंत

आधुनिक ऑटोमोबाईलमध्ये "यांत्रिक उत्पादन" पासून "मोबाइल इंटेलिजेंट टर्मिनल" मध्ये गहन परिवर्तन होत आहे. या उत्क्रांतीमध्ये, प्रिंटेड सर्किट बोर्ड असेंब्ली (PCBA) - इलेक्ट्रॉनिक कंट्रोल युनिट्स (ECUs) चे भौतिक वाहक आणि इलेक्ट्रिकल इंटरकनेक्शन कोर म्हणून - वाहनाची कार्यक्षमता, सुरक्षितता आणि कार्यात्मक सीमांचे एक महत्त्वपूर्ण निर्धारक बनले आहे. ग्राहक इलेक्ट्रॉनिक्सच्या विपरीत,ऑटोमोबाईल PCBAउच्च तापमान, तीव्र थर्मल सायकलिंग, तीव्र कंपन, ओलावा आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेप द्वारे वैशिष्ट्यीकृत अत्यंत वातावरणात कार्य करते. त्याची रचना आणि उत्पादन अशा प्रकारे घटक निवड, प्रक्रिया नियंत्रण आणि पूर्ण-जीवनचक्र गुणवत्ता शोधण्यायोग्यता पसरवणारी एक कठोर वैज्ञानिक प्रणाली तयार करते.

I. कडक टॉप-टियर मानके: AEC-Q आणि IATF 16949 द्वारे निर्मित दर्जेदार खंदक

ऑटोमोटिव्ह PCBA ची विश्वासार्हता एका टप्प्यावर मजबुतीकरणामुळे उद्भवत नाही, परंतु अनिवार्य मानकीकरणाच्या टॉप-डाउन प्रणालीमध्ये मूळ आहे. यापैकी, AEC-Q मालिका आणि IATF 16949 गुणवत्ता व्यवस्थापन प्रणाली दोन कोनशिले तयार करतात.

ऑटोमोटिव्ह इलेक्ट्रॉनिक्स कौन्सिलने स्थापन केलेली AEC-Q मानके, विविध घटक प्रकारांसाठी कठोर चाचणी थ्रेशोल्डसह घटक प्रमाणन तपशील प्रदान करतात. उदाहरणार्थ, AEC-Q100 इंटिग्रेटेड सर्किट्स (ICs) वर लक्ष केंद्रित करते, ज्यामुळे त्यांना तापमान सायकलिंग, इलेक्ट्रोमाइग्रेशन आणि अयशस्वी विश्लेषण यासारख्या चाचण्या पास करणे आवश्यक आहे. AEC-Q200 निष्क्रीय घटकांना (कॅपॅसिटर, प्रतिरोधक इ.) लक्ष्य करते, त्यांना थर्मल शॉक, आर्द्रता आणि कंपन चाचण्यांच्या अधीन राहून त्यांची कार्यक्षमता -40°C ते +125°C (आणि त्यापुढील) विस्तृत तापमान श्रेणीमध्ये स्थिर राहते हे सुनिश्चित करते. AEC-Q प्रमाणपत्र उत्तीर्ण न केलेल्या कोणत्याही घटकाला मुख्य प्रवाहातील ऑटोमोटिव्ह पुरवठा साखळींमध्ये प्रवेश करण्यासाठी महत्त्वपूर्ण अडथळ्यांना तोंड द्यावे लागते.

उत्पादन प्रणाली स्तरावर, IATF 16949:2016 ने ऑटोमोटिव्ह उद्योगासाठी ISO/TS 16949 ला एकमेव गुणवत्ता व्यवस्थापन मानक म्हणून बदलले आहे. क्लोज-लूप दर्जेदार आर्किटेक्चर स्थापित करण्यासाठी पाच मुख्य साधनांची (APQP, PPAP, FMEA, MSA, SPC) अनिवार्य अंमलबजावणी करणे हा त्याचा मुख्य आदेश आहे. विशेषतः:

• APQP (ॲडव्हान्स्ड प्रोडक्ट क्वालिटी प्लॅनिंग) 0201 लहान घटकांचे "टॉम्बस्टोनिंग" किंवा BGA (बॉल ग्रिड ॲरे) पॅड डिझाइन त्रुटींसारखे संभाव्य दोष सक्रियपणे टाळण्यासाठी डिझाइन स्टेजवर DFM (उत्पादनासाठी डिझाइन) पुनरावलोकने आवश्यक आहेत.

• PPAP (उत्पादन भाग मंजूरी प्रक्रिया) आदेश देते की क्रिटिकल-टू-क्वालिटी (CTQ) वैशिष्ट्यांसाठी प्रक्रिया क्षमता निर्देशांक (Cpk) ≥ 1.67 असणे आवश्यक आहे, म्हणजे प्रक्रिया क्षमता सामान्य औद्योगिक मानकांपेक्षा कितीतरी जास्त असणे आवश्यक आहे.

• FMEA (अयशस्वी मोड आणि प्रभाव विश्लेषण) SMT (सरफेस माउंट टेक्नॉलॉजी) लाईन्समधील संभाव्य अपयश मोड्सच्या जोखीम प्राधान्य क्रमांक (RPN) चे पद्धतशीरपणे मूल्यांकन करते—जसे की अपुरी सोल्डर पेस्ट किंवा BGA व्हॉईड्स—आणि उच्च-RPN आयटमसाठी अनिवार्य सुधारात्मक क्रियांची अंमलबजावणी करते.

डिझाईन आणि प्रक्रियेचे दुहेरी आश्वासन: थर्मल, यांत्रिक आणि रासायनिक आव्हाने संबोधित करणे

ऑटोमोटिव्ह PCBA केंद्रासमोर तीन क्षेत्रांवरील भौतिक आव्हाने: थर्मल व्यवस्थापन, यांत्रिक ताण आणि पर्यावरणीय गंज. यासाठी डिझाइन आणि उत्पादन प्रक्रिया या दोन्हीमध्ये सहयोगी नवकल्पना आवश्यक आहे.

1. थर्मल व्यवस्थापन आणि साहित्य निवड इंजिन कंपार्टमेंट्स किंवा पॉवर बॅटरी पॅकजवळ स्थित PCBAs दीर्घकाळापर्यंत उच्च तापमान सहन करणे आवश्यक आहे. थर्मल बिघाड कमी करण्यासाठी, डिझायनर उच्च टीजी (काचेचे संक्रमण तापमान ≥ 170°C) FR-4 मटेरियल किंवा पॉलिमाइड असलेल्या सब्सट्रेट्सला प्राधान्य देतात, ज्यामुळे PCB उष्णतेखाली मऊ आणि विकृत होण्यापासून प्रतिबंधित होते. उच्च-शक्तीच्या घटकांसाठी, मेटल कोअर PCBs (MCPCBs) किंवा हीट सिंकसह एकत्रित केलेले थर्मल वायस उष्णतेचा अपव्यय पथ ऑप्टिमाइझ करण्यासाठी सादर केले जातात. याव्यतिरिक्त, PECVD (प्लाझ्मा-वर्धित केमिकल वाष्प डिपॉझिशन) प्लाझ्मा कोटिंग्स—थर्मली पारदर्शक असल्याने-उष्णतेच्या विघटनास अडथळा न आणता आण्विक-स्तरीय संरक्षण देतात, ज्यामुळे ते डोमेन कंट्रोलरसारख्या कॉम्पॅक्ट उच्च-पॉवर-घनता अनुप्रयोगांसाठी विशेषतः योग्य बनतात.

2. यांत्रिक कंपन संरक्षण आणि कनेक्शन मजबुतीकरण कंपन हे सोल्डर संयुक्त थकवा अपयशाचे प्राथमिक कारण आहे. डिझाईन मार्गदर्शक तत्त्वे DFM तत्त्वांचे पालन करतात: ताण-एकाग्रता झोनमध्ये मोठे जड घटक ठेवणे टाळा आणि सोल्डर जॉइंट स्ट्रेस कमी करण्यासाठी थ्रू-होल घटकांपेक्षा एसएमटीला प्राधान्य द्या. कंपनास संवेदनाक्षम असलेल्या BGA पॅकेजसाठी, अंडरफिल प्रक्रिया—चिपच्या खाली असलेले अंतर चिकटून ताण वितरित करण्यासाठी—अंमलात आणली जाते. हे परिमाणांच्या अनेक ऑर्डरद्वारे प्रभाव विश्वसनीयता सुधारू शकते. शिवाय, IPC-9797A सारखी प्रेस-फिट मानके कंपन वातावरणात कनेक्टरच्या विश्वासार्हतेसाठी तपशील प्रदान करतात.

3. कॉन्फॉर्मल कोटिंग आणि गंज संरक्षण ओलावा, मीठ स्प्रे आणि रासायनिक प्रदूषकांमुळे PCBA ला दीर्घकालीन गंज धोक्यात येते. कॉन्फॉर्मल कोटिंगचा निवडक वापर हा मानक सराव आहे. तथापि, सेन्सर किंवा उच्च-फ्रिक्वेंसी सिग्नल लिंक्ससाठी, पारंपारिक कोटिंग्स सिग्नलच्या अखंडतेवर परिणाम करू शकतात किंवा थर्मल प्रतिरोध जोडू शकतात. अशा परिस्थितीत, नॅनोटेक्नॉलॉजी-आधारित आण्विक-स्तरीय कोटिंग्ज (उदा., P2i मधील प्लाझ्मा कोटिंग्ज) एक उत्कृष्ट समाधान देतात, प्रतिबाधा वैशिष्ट्यांमध्ये बदल न करता कंडेन्सेशन-विरोधी संरक्षण प्रदान करतात. उच्च-घनता असलेल्या BGA प्रदेशांसाठी, AXI (स्वयंचलित क्ष-किरण तपासणी) वर सोल्डर व्हॉईडिंग दरांचे निरीक्षण करण्यासाठी (सामान्यत: <25% असणे आवश्यक आहे) गंज किंवा क्रॅकच्या प्रसाराचे मूळ बनण्यापासून रोखण्यासाठी अवलंबून असते.

झिरो-डिफेक्ट मॅन्युफॅक्चरिंग: क्लोज्ड-लूप 3D SPI ते MES फुल ट्रेसेबिलिटी

ऑटोमोटिव्ह PCBA निर्मितीचे मुख्य उद्दिष्ट "झिरो डिफेक्ट" पर्यंत पोहोचणे आहे. हे लक्ष्य अत्यंत स्वयंचलित तपासणी आणि रिअल-टाइम प्रक्रिया नियंत्रणाद्वारे साध्य केले जाते.

गंभीर SMT टप्प्यात—सोल्डर पेस्ट प्रिंटिंग—आकडेवारी दर्शविते की ६०%–७०% दोष प्रिंटिंग विचलनातून उद्भवतात. याचे निराकरण करण्यासाठी, अग्रगण्य उत्पादन लाइन प्रिंटरशी लिंक केलेल्या क्लोज-लूप फीडबॅक सिस्टमसह जोडलेल्या 3D SPI (थ्री-डायमेंशनल सोल्डर पेस्ट इन्स्पेक्शन) चा अवलंब करतात. जेव्हा SPI सोल्डर पेस्ट व्हॉल्यूम किंवा उंचीमध्ये ट्रेंड विचलन शोधते, तेव्हा सिस्टीम मॅन्युअल हस्तक्षेपाशिवाय स्क्वीजी प्रेशर किंवा स्टॅन्सिल रिलीझ गती आपोआप फाइन-ट्यून करते. ही यंत्रणा क्रिटिकल पॅरामीटर्सचे Cpk 1.67 च्या वर स्थिर ठेवते. त्यानंतरच्या टप्प्यात:

• AOI (ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन) घटक बदलणे आणि ब्रिजिंग यांसारखे दृश्य दोष कॅप्चर करते.

• ICT (इन-सर्किट टेस्टिंग) शॉर्ट्स आणि रेझिस्टन्स टॉलरन्स सारख्या इलेक्ट्रिकल फॉल्ट्ससाठी वेगाने स्क्रीन करण्यासाठी प्रोब कॉन्टॅक्टचा वापर करते.

• FCT (फंक्शनल सर्किट टेस्टिंग)  PCBA च्या कार्यात्मक अखंडतेची पडताळणी करण्यासाठी वास्तविक-जगातील ऑपरेटिंग परिस्थिती (उदा. 12V/24V पॉवर चढउतार) चे अनुकरण करते.

निर्णायकपणे, एंड-टू-एंड ट्रेसेबिलिटी नॉन-निगोशिएबल आहे. IATF 16949 द्वारे अनिवार्य केल्यानुसार, Manufacturing Execution System (MES) प्रत्येक घटकाचा बॅच नंबर, प्लेसमेंट पॅरामीटर्स, रीफ्लो तापमान प्रोफाइल आणि अगदी एक्स-रे प्रतिमा PCBA च्या अंतिम लेसर-एनग्रेव्ह केलेल्या अद्वितीय UID ला बांधते. फील्ड अयशस्वी झाल्यास, संपूर्ण उत्पादन इतिहास 60 सेकंदात पुनर्प्राप्त केला जाऊ शकतो, तंतोतंत नियंत्रण आणि मूळ-कारण विश्लेषण सक्षम करते. "राइट-टू-रिपेअर" नियमांना समर्थन देण्यासाठी ही ट्रेसेबिलिटी क्षमता वाढत्या प्रमाणात महत्त्वाची आहे.

अनुप्रयोग स्तरीकरण आणि सिस्टम एकत्रीकरण

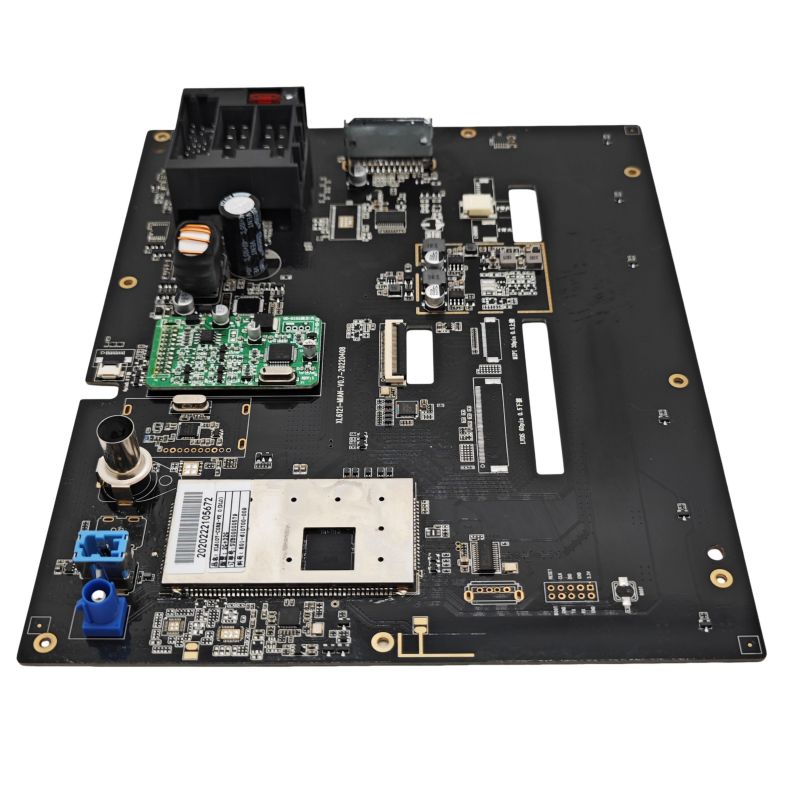

ऑटोमोटिव्ह PCBA ऍप्लिकेशन्स बॉडी कंट्रोल आणि पॉवरट्रेनपासून इंटेलिजेंट कॉकपिट्स आणि ऑटोनॉमस ड्रायव्हिंगपर्यंत अनेक डोमेन व्यापतात. प्रत्येक परिस्थिती विशिष्ट प्राधान्यक्रम लादते:

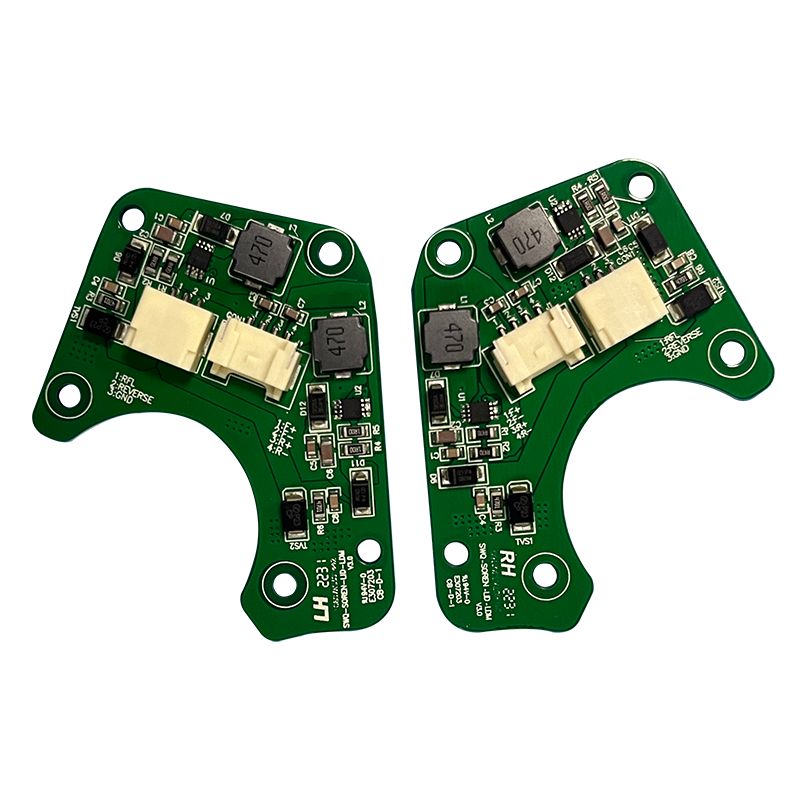

• बॉडी डोमेन (बीसीएम, बॉडी कंट्रोल मॉड्युल): संतुलित संरक्षण उपायांची आवश्यकता असलेल्या खर्चाच्या संवेदनशीलतेसह I/O नियंत्रण आणि कमी उर्जा वापरावर जोर देते.

• पॉवरट्रेन आणि सुरक्षितता डोमेन (ABS/ESP, अँटी-लॉक ब्रेकिंग सिस्टम/इलेक्ट्रॉनिक स्थिरता कार्यक्रम): अत्यंत उच्च प्रतिसाद गती आणि अति-पर्यावरण सहिष्णुतेची मागणी, उच्च-दर्जाच्या AEC-Q100 ICs आणि प्रबलित रिडंडंसी डिझाइनची आवश्यकता आहे.

• इन्फोटेनमेंट डोमेन: हाय-स्पीड सिग्नल ट्रान्समिशन (उदा., HDMI, LVDS) आणि इलेक्ट्रोमॅग्नेटिक कंपॅटिबिलिटी (EMC) यांना प्राधान्य देते, अनेकदा सिग्नल अखंडता ऑप्टिमाइझ करण्यासाठी HDI (हाय-डेन्सिटी इंटरकनेक्ट) किंवा कडक-फ्लेक्स तंत्रज्ञान वापरतात.

ऑटोमोबाईल PCBAमूलतः, निर्धारवादाचे विज्ञान आहे. स्त्रोतावर विश्वसनीय जीन्स फिल्टर करण्यासाठी ते AEC-Q आणि IATF 16949 द्वारे कठोर मानके स्थापित करते; हे हार्डवेअरला उष्णता, कंपन आणि गंज यांना लक्ष्य करणाऱ्या विशिष्ट डिझाइन आणि प्रक्रियांद्वारे कठोर वातावरणाविरूद्ध लवचिकता प्रदान करते; आणि क्लोज-लूप SPC, AOI/क्ष-किरण तपासणी, आणि MES ट्रेसेबिलिटी द्वारे मोठ्या प्रमाणात उत्पादनामध्ये जवळपास-शून्य-दोष प्रक्रिया सुसंगतता लॉक करते. ऑटोमोटिव्ह E/E (इलेक्ट्रिकल/इलेक्ट्रॉनिक) आर्किटेक्चर्स मध्यवर्ती संगणकीय प्लॅटफॉर्मच्या दिशेने विकसित होत असताना, PCBA ने केवळ उच्च संगणन घनता सामावून घेणे आवश्यक नाही तर फंक्शनल सेफ्टी फ्रेमवर्क (ISO 26262) मध्ये रिडंडंसी आणि अयशस्वी अंदाज देखील प्राप्त करणे आवश्यक आहे. या क्षेत्रातील तांत्रिक नवकल्पना ऑटोमोटिव्ह उद्योगाला सुरक्षित, अधिक बुद्धिमान आणि अधिक विश्वासार्ह क्षितिजाकडे नेत आहे.
