ग्राउंडिंग पिटफॉल्स आणि स्क्रू डेब्रिज टाळणे: उच्च-विश्वसनीय मोटर कंट्रोल PCBAs साठी डिझाइन मार्गदर्शक तत्त्वे

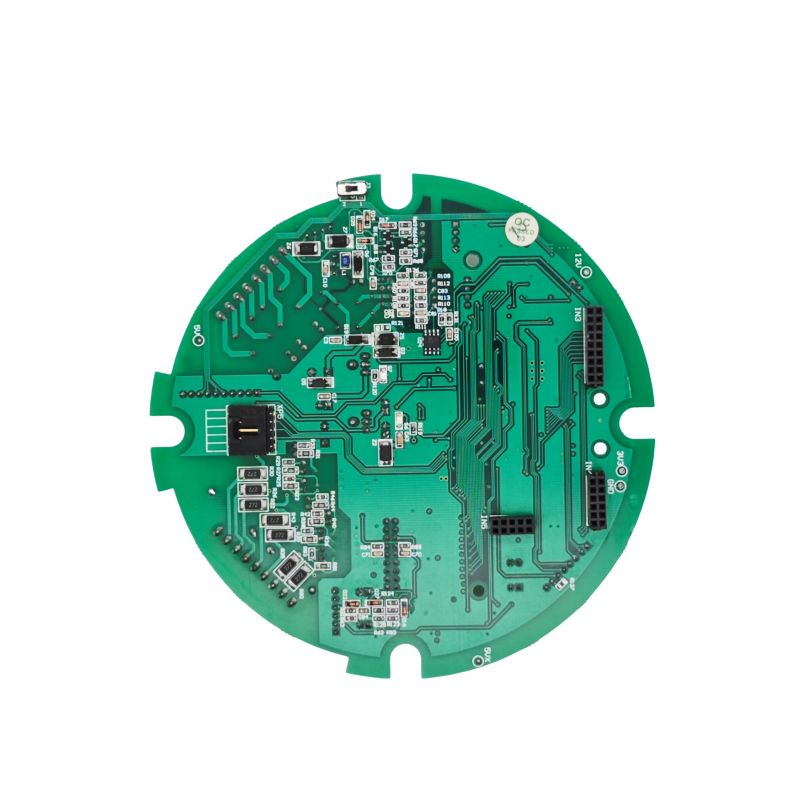

मोटर नियंत्रण PCBA (प्रिंटेड सर्किट बोर्ड असेंब्ली) औद्योगिक ऑटोमेशन, रोबोटिक्स, नवीन ऊर्जा वाहने आणि स्मार्ट होम अप्लायन्सेसमध्ये अचूक गती नियंत्रणाचे मुख्य सक्षमकर्ता आहे. हे व्यावहारिक मार्गदर्शक आर्किटेक्चर निवड, PCB लेआउट, असेंब्ली आणि पडताळणी यातील प्रमुख अंतर्दृष्टी एकत्रित करते, अभियंते आणि उत्पादन व्यवस्थापकांना सामान्य अडचणी टाळण्यास मदत करते आणि प्रोटोटाइपपासून उच्च-व्हॉल्यूम मॅन्युफॅक्चरिंगमध्ये सहज संक्रमण सुनिश्चित करते.

1. डिझाइन फेज: आर्किटेक्चर आणि घटक निवड

1.1 सानुकूल वि. मानक उपाय

प्रकल्प सुरू करताना, सानुकूल PCBA किंवा ऑफ-द-शेल्फ मानक मॉड्यूल अवलंबायचे की नाही याचे मूल्यांकन करा. सानुकूल PCBA ला उच्च अपफ्रंट NRE (नॉन-रिकरिंग इंजिनिअरिंग) खर्च येतो, ते विशिष्ट मोटर प्रकारांसाठी ऑप्टिमायझेशन सक्षम करते—जसे की BLDC, स्टेपर किंवा सर्वो—आणि अचूक कामगिरी लक्ष्ये (उदा. ±0.5% च्या आत वेग/टॉर्क अचूकता). कस्टम सोल्यूशन्स कठोर ऑपरेटिंग परिस्थितीत उत्कृष्ट सिस्टम इंटिग्रेशन कार्यक्षमता (अनेकदा 95% पेक्षा जास्त) आणि दीर्घकालीन विश्वासार्हता देखील देतात.

1.2 कोर चिपसेट आणि टोपोलॉजी निवड

• प्रोसेसर: रीअल-टाइम प्रतिसादासह फील्ड-ओरिएंटेड कंट्रोल (FOC) सारख्या संगणकीयदृष्ट्या गहन अल्गोरिदम हाताळण्यासाठी समर्पित मोटर-कंट्रोल पेरिफेरल्ससह 32-बिट MCU (उदा., ARM Cortex-M4 core) ची जोरदार शिफारस केली जाते.

• ड्रायव्हर आणि पॉवर स्टेज:

• उच्च-एकत्रीकरण डिझाइन्ससाठी, गेट ड्रायव्हर्स आणि पॉवर FETs एकत्रित करणारे पूर्णतः एकात्मिक BLDC ड्रायव्हर ICs (उदा. TI MCF831xC मालिका) निवडा. हे बाह्य सर्किटरी सुलभ करते, परंतु काळजीपूर्वक डीकपलिंग अनिवार्य करते—किमान पाच गंभीर कॅपेसिटर (VM-PGND, CPH-CPL, इ.) स्थिर ऑपरेशन सुनिश्चित करण्यासाठी डेटाशीटमध्ये ठेवणे आवश्यक आहे.

• उच्च-शक्ती अनुप्रयोगांसाठी (उदा. >50A), समर्पित गेट ड्रायव्हर्ससह स्वतंत्र MOSFETs/IGBTs ला प्राधान्य दिले जाते. उच्च स्विचिंग फ्रिक्वेन्सी आणि कमी नुकसान साध्य करण्यासाठी वाइड-बँडगॅप डिव्हाइसेस (SiC किंवा GaN) विचारात घ्या.

2. पीसीबी लेआउट: द आर्ट ऑफ नॉइज सप्रेशन आणि थर्मल मॅनेजमेंट

मोटर कंट्रोल बोर्ड हे मूळतः मिश्र-सिग्नल आणि पॉवर-केंद्रित असेंब्ली असते. खराब लेआउट हे EMC अपयश आणि फील्ड रिटर्नचे प्रमुख कारण आहे.

2.1 सर्किट विभाजन आणि ग्राउंडिंग धोरण (गंभीर)

सुवर्ण नियम: सिग्नल ग्राउंडपासून पॉवर ग्राउंड भौतिकदृष्ट्या वेगळे करा.

• झोनिंग: पीसीबीला तीन वेगळ्या प्रदेशांमध्ये विभाजित करा:

• नॉइझी झोन: पॉवर इन्व्हर्टर, रिले आणि गेट-ड्राइव्ह लूप.

• डिजिटल झोन: MCU, कम्युनिकेशन इंटरफेस (CAN, UART, SPI).

• ॲनालॉग झोन: वर्तमान/व्होल्टेज सेन्सिंग, एन्कोडर/रिझोल्व्हर इनपुट. उच्च-फ्रिक्वेंसी PWM ट्रेस संवेदनशील ॲनालॉग फीडबॅक मार्गांपासून दूर ठेवा.

• ग्राउंडिंग अंमलबजावणी:

• सिंगल-पॉइंट ग्राउंडिंग किंवा स्प्लिट-ग्राउंड-प्लेन ॲप्रोचचा अवलंब करा.

• ADC संदर्भ पिन जवळ एकाच बिंदूवर डिजिटल आणि ॲनालॉग ग्राउंड कनेक्ट करा.

• पॉवर ग्राउंड (गोंगाट करणारा) वेगळे करा आणि कमी-प्रतिबाधा मार्गाने सिस्टम स्टार-ग्राउंड पॉईंटशी कनेक्ट करा, नियंत्रण सिग्नल दूषित होण्यापासून मोठ्या क्षणिक प्रवाहांना प्रतिबंधित करा.

• स्टॅक-अप शिफारस: बजेट परवानगी देते तेव्हा 4-लेयर बोर्ड आदर्श असतो. कमी इंडक्टन्स रिटर्न पथ आणि अंतर्निहित संरक्षण प्रदान करण्यासाठी प्राथमिक घटकाच्या बाजूला असलेल्या समर्पित जमिनीच्या स्तरांचा वापर करा. 2-लेयर डिझाईन्ससाठी, मोठ्या प्रमाणावर ग्राउंड फ्लडिंगचा वापर करा आणि पॉवर ट्रेस शक्य तितक्या लहान आणि रुंद ठेवा.

2.2 पॉवर लूप आणि थर्मल डिसिपेशन

• ट्रेस रुंदी आणि लूप क्षेत्र: डीसी बस आणि तीन-फेज आउटपुट ट्रेस उच्च di/dt सहन करण्यासाठी लहान आणि रुंद असणे आवश्यक आहे. परजीवी इंडक्टन्स कमी करण्यासाठी गेट-ड्राइव्ह सिग्नल जोड्या संबंधित MOSFET स्त्रोत टर्मिनल्सच्या समांतर आणि जवळ चालल्या पाहिजेत.

• थर्मल मॅनेजमेंट: पॉवर डिव्हाइसेसपासून आतील कॉपर प्लेन किंवा तळ-थर हीटसिंक पॅडपर्यंत उष्णता कार्यक्षमतेने चालविण्यासाठी थर्मल मार्ग वापरा. सहाय्यक हीटसिंक संलग्नक सक्षम करण्यासाठी उच्च-वर्तमान मार्गांवर सोल्डर-मास्क ओपनिंग (तांबे उघडलेले) लागू करा.

3. असेंब्ली आणि मॅन्युफॅक्चरिंग: दुर्लक्षित तरीही गंभीर तपशील

3.1 बीओएम नियोजनात पुरवठा-साखळी लवचिकता

BOM (बिल ऑफ मटेरिअल्स) फायनल करण्यापूर्वी, MCU आणि कम्युनिकेशन ट्रान्ससीव्हर्स सारख्या दीर्घ-लीड आयटमसाठी पुरवठा जोखीम मूल्यांकन करा. जेथे शक्य असेल तेथे, एकल-स्रोत पुरवठादार व्यत्ययांमुळे होणारे उत्पादन थांबवण्यासाठी लेआउटमध्ये पिन-सुसंगत पर्यायी फूटप्रिंट राखून ठेवा.

3.2 स्क्रू फास्टनिंग स्वच्छता (वारंवार, परंतु दुर्लक्षित अपयश मोड)

मोटर कंट्रोलर PCBA असेंब्ली दरम्यान, स्क्रूद्वारे वाहून नेलेला धातूचा ढिगारा हा एक छुपा किलर आहे ज्यामुळे शॉर्ट सर्किट आणि इन्सुलेशन खराब होते.

• जोखीम: कंपन करणाऱ्या स्क्रू फीडरमधील धातूचे कण उच्च-घनतेच्या IC पिनवर किंवा लगतच्या ट्रेसमध्ये पडू शकतात, ज्यामुळे पॉवर-अप झाल्यावर अधूनमधून बिघाड किंवा त्वरित शॉर्ट सर्किट होऊ शकतात.

• प्रतिबंधात्मक उपाय:

• घर्षण-प्रेरित कण निर्मिती कमी करण्यासाठी पारंपारिक व्हायब्रेटरी बाउल फीडर स्टेप-प्रकार फीडरसह बदला.

• फास्टनिंग स्टेपच्या लगेच आधी व्हॅक्यूम डस्ट-रिमूव्हल स्टेशनचा परिचय द्या.

• अंडर-टॉर्किंग (फ्लोटिंग) किंवा थ्रेड स्ट्रिपिंग टाळण्यासाठी रिअल-टाइम टॉर्क आणि अँगल मॉनिटरिंगसह स्मार्ट इलेक्ट्रिक स्क्रू ड्रायव्हर वापरा.

4. चाचणी आणि प्रमाणीकरण: "ते फिरते का?"

1. फंक्शनल टेस्ट (FCT): लोड केलेल्या परिस्थितीत, ओव्हरकरंट आणि ओव्हर टेम्परेचर संरक्षणाचा प्रतिसाद वेळ सत्यापित करा—उदा., ड्रायव्हर शटडाऊन <10µs च्या आत ट्रिगर झाले आहे याची खात्री करणे. व्होल्टेज डिप्स दरम्यान डायनॅमिक पॉवर डीरेटिंग लॉजिक देखील सत्यापित करा.

2. इलेक्ट्रोमॅग्नेटिक कंपॅटिबिलिटी (EMC) पूर्व-अनुपालन: आयोजित आणि रेडिएटेड उत्सर्जन (CE/RE) हे सामान्य वेदना बिंदू आहेत. अयशस्वी झाल्यास, प्रथम योग्यरित्या रेट केलेले TVS डायोड आणि कॉमन-मोड चोक पॉवर इनपुटवर ठेवलेले आहेत का ते तपासा आणि गेट रेझिस्टर समायोजित करून PWM स्विचिंग स्ल्यू रेट ऑप्टिमाइझ करा.

3. दीर्घकालीन विश्वासार्हता: जास्तीत जास्त सभोवतालच्या तापमानात सोल्डर-जॉइंट अखंडता आणि घटक कमी होत असल्याची पडताळणी करण्यासाठी थर्मल सायकलिंग आणि सतत रन चाचण्या करा.

एक विश्वासार्ह रचनामोटर नियंत्रण PCBAइलेक्ट्रिकल परफॉर्मन्स, थर्मोडायनामिक्स आणि इलेक्ट्रोमॅग्नेटिक कंपॅटिबिलिटी यांमध्ये मूलभूतपणे त्रिकोणी व्यापार बंद आहे. प्रत्येक निर्णय-स्पष्ट सर्किट विभाजन आणि शिस्तबद्ध ग्राउंडिंगपासून, कठोर असेंबली स्वच्छता नियंत्रणापर्यंत- आव्हानात्मक औद्योगिक वातावरणात उत्पादनाची दीर्घकालीन स्थिरता निर्धारित करते. या मार्गदर्शिकेत नमूद केलेल्या धोरणांची अंमलबजावणी करून, तुम्ही अपयशाचे प्रमाण लक्षणीयरीत्या कमी करू शकता, विकास चक्र कमी करू शकता आणि तुमच्या मोटर नियंत्रण प्रणालीची एकूण मजबुती वाढवू शकता.
