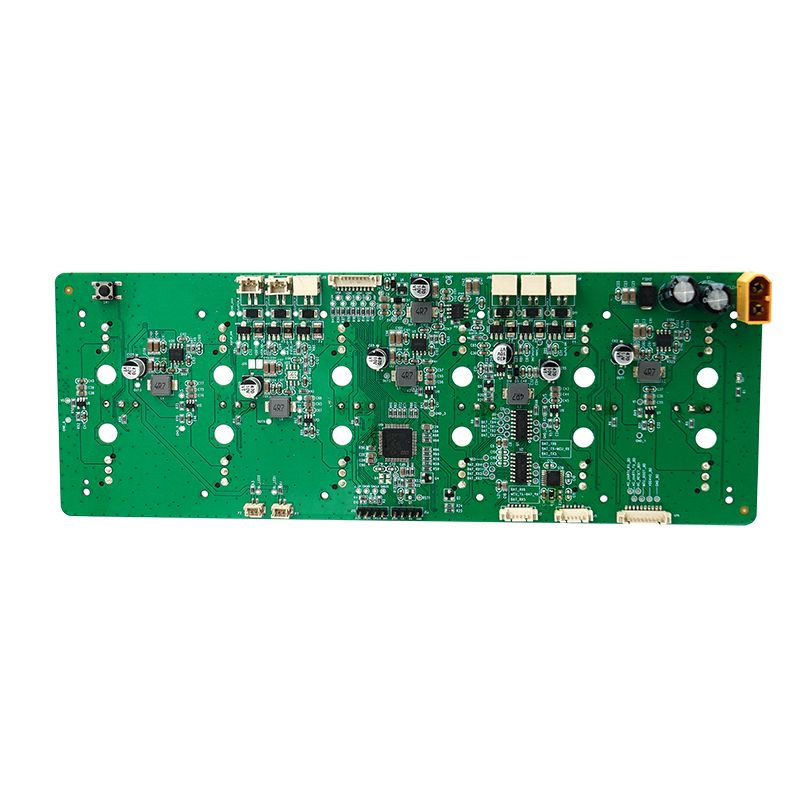

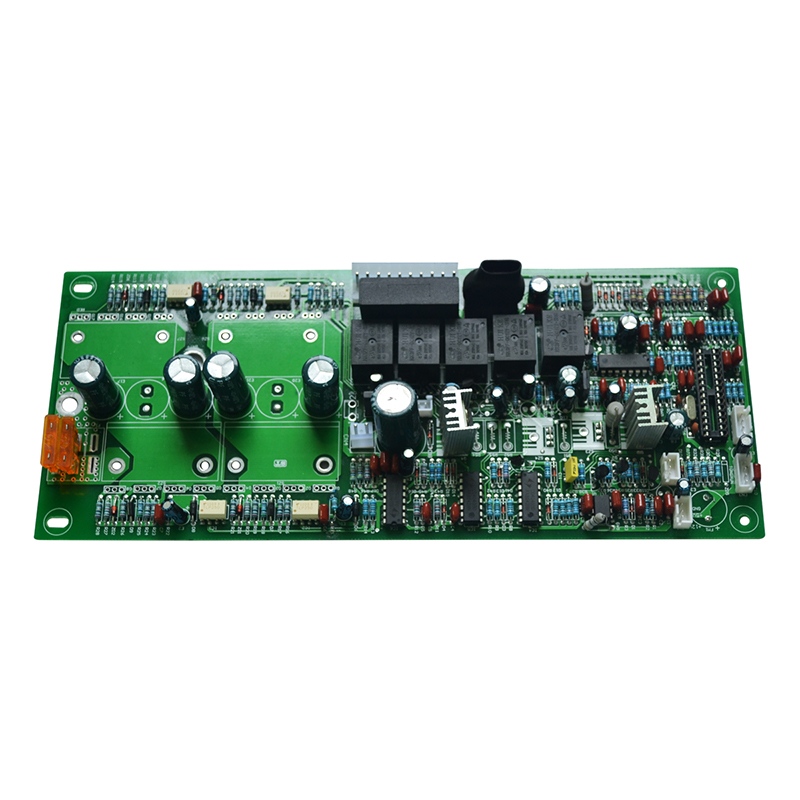

मसाज बंदूक PCBA

मसाज गन पीसीबीए तयार करण्याची प्रक्रिया काय आहे: 20-वर्ष उत्पादन मार्गदर्शक

मसाज गन PCBA उत्पादनाला उच्च वर्तमान हाताळणी, ब्रशलेस मोटर नियंत्रण आणि वापरकर्त्याची सुरक्षितता आवश्यक आहे. मोटर ड्राइव्ह इलेक्ट्रॉनिक्सच्या निर्मितीच्या दोन दशकांनंतर, मी डिझाईन्स जास्त गरम होणे, लोडखाली गती कमी होणे किंवा बॅटरीचे धोके निर्माण केलेले पाहिले. ही चरण-दर-चरण प्रक्रिया घटक निवडीपासून अंतिम चाचणीपर्यंत संपूर्ण उत्पादन कार्यप्रवाह समाविष्ट करते.

मसाज गन PCBA साठी मानक उत्पादन प्रवाह

प्रत्येक मसाज गन PCBA 9-चरण अनुक्रमांचे अनुसरण करते. कोणतीही पायरी वगळल्याने फील्ड अपयशाचे प्रमाण वाढते.

पायरी 1 - घटक खरेदी आणि येणारी तपासणी

चाचणी: प्रत्येक लॉटमधून 50 MOSFET चा नमुना. Rds(चालू) 25°C आणि 80°C वर मोजा. उच्च तापमानात 7 mΩ पेक्षा जास्त लॉट नाकारा.

पायरी 2 - सोल्डर पेस्ट स्टॅन्सिल आणि प्रिंटिंग

गंभीर: स्टेप स्टॅन्सिल वापरा - MOSFETs अंतर्गत 0.12 मिमी जाडी, MCU अंतर्गत 0.10 मिमी आणि सेन्सर्स. केवळ एक जाडीमुळे एकतर उघडते किंवा पूल होतात.

पायरी 3 - एसएमटी असेंब्ली आणि रिफ्लो

• प्लेसमेंट ऑर्डर: हॉल सेन्सर्स → पॅसिव्ह → MOSFETs → MCU → कनेक्टर
• रीफ्लो प्रोफाइल: 10 सेकंदांसाठी शिखर 245°C (लीड-फ्री)
• नायट्रोजन वातावरण – QFN पॅकेजेससाठी आवश्यक (MCU, गेट ड्रायव्हर)
• क्ष-किरण तपासणी - MOSFET पॅड अंतर्गत व्हॉईडिंग तपासण्यासाठी अनिवार्य (व्हॉईड्स < 20%)

पायरी 4 - थ्रू-होल घटकांसाठी निवडक सोल्डरिंग

मसाज गन PCBA ला अनेकदा यांत्रिक शक्तीसाठी थ्रू-होल भागांची आवश्यकता असते:

भोक भागांमधून रिफ्लो करू नका. त्यांचे प्लास्टिक 245 डिग्री सेल्सिअस ओव्हनमध्ये वितळते.

मसाज गन PCBA साठी मोटर ड्राइव्ह सर्किट डिझाइन

मोटार ड्राइव्ह विभाग स्टॉल चालू हाताळणी आणि बॅटरी रन टाइम निर्धारित करतो.

थ्री-फेज ब्रशलेस डीसी (बीएलडीसी) मोटर ड्राइव्ह

थर्मल डिझाइन: प्रत्येक MOSFET 20A वर 2W पर्यंत पसरतो. तळाशी तांबे ओतणे (2 औंस किमान) शी जोडणारा थर्मल वायस (9 प्रति MOSFET) वापरा.

बॅटरी आणि चार्जिंगसाठी उर्जा व्यवस्थापन

गंभीर सुरक्षा: दोन स्वतंत्र ओव्हरकरंट संरक्षण मार्ग वापरा – एक गेट ड्रायव्हरमध्ये, एक बॅटरी संरक्षण IC मध्ये. एकाच दोषाने मोटरला बिनधास्त चालवण्याची परवानगी देऊ नये.

फर्मवेअर प्रोग्रामिंग आणि कॅलिब्रेशन

कोणतीही मसाज गन PCBA पूर्ण कॅलिब्रेशनशिवाय उत्पादन सोडत नाही.

प्रोग्रामिंग क्रम

1. बूटलोडर फ्लॅश - SWD किंवा UART द्वारे (5 सेकंद)
2. कॅलिब्रेशन स्थिरांक – EEPROM किंवा MCU फ्लॅश मध्ये संग्रहित
3. स्पीड लुकअप टेबल - PWM ड्यूटी वि लक्ष्य RPM (12 पॉइंट)
4. स्टॉल डिटेक्शन थ्रेशोल्ड - वर्तमान मर्यादा 22A ± 1A वर सेट केली आहे

कॅलिब्रेशन पॅरामीटर्स प्रति बोर्ड संग्रहित

कॅलिब्रेशन महत्त्वाचे का आहे: प्रति-बोर्ड हॉल कॅलिब्रेशनशिवाय, मोटर कमी वेगाने ऐकू येण्याजोगा आवाज निर्माण करते. वापरकर्ते दोषपूर्ण आवाज करणाऱ्या मसाज गन नाकारतात.

विधानसभा आणि यांत्रिक एकत्रीकरण

PCBA हे हँडलला बसत नसल्यास किंवा उष्णता नष्ट करत नसल्यास ते निरुपयोगी आहे.

हीट सिंक आणि थर्मल इंटरफेस

चाचणी: 30 मिनिटांसाठी 2800 RPM वर मसाज गन PCBA चालवा. MOSFET केसचे तापमान 85°C च्या खाली असले पाहिजे.

वायर हार्नेस आणि कनेक्टर स्ट्रेन रिलीफ

• बॅटरी वायर्स - सोल्डर नंतर सिलिकॉनने चिकटवले (फ्लेक्स थकवा प्रतिबंधित करते)
• मोटर फेज वायर्स - लॉकिंग लॅचसह JST कनेक्टर (किमान 20 सायकल)
• बटण फ्लेक्स केबल - ZIF कनेक्टर, 0.5 मिमी पिच, घालल्यानंतर चिकटवलेले

उत्पादन चाचणी आणि गुणवत्ता नियंत्रण

प्रत्येक मसाज गन PCBA ने असेंब्लीपूर्वी या पाच चाचण्या उत्तीर्ण केल्या पाहिजेत.

बर्न-इन आणि कंपन चाचणी

यासाठी उत्पादनाचा ५% नमुना:

• 2400 RPM वर 6 तास - MCU सेन्सरद्वारे MOSFET तापमानाचे निरीक्षण करा
• यादृच्छिक कंपन - 5 Grms, 30 मिनिटे (ड्रॉप टूलचे अनुकरण करते)
• चार्ज-डिस्चार्ज सायकल - 3 चक्र (संरक्षण IC सत्यापित करते)

FAQ - मसाज गन PCBA उत्पादनाबद्दल सामान्य प्रश्न

Q1: शरीराच्या दबावाखाली मसाज गन PCBA ची शक्ती कमी होण्याचे कारण काय?

A: प्राथमिक कारण म्हणजे हाय-साइड MOSFETs साठी गेट ड्राइव्हची अपुरी ताकद. जेव्हा दबाव मोटर लोड वाढवतो, तेव्हा BLDC नियंत्रक विद्युत प्रवाह वाढवण्याचा प्रयत्न करतो. जर बूटस्ट्रॅप कॅपेसिटर (जे हाय-साइड गेट ड्रायव्हरला पॉवर करते) कमी आकाराचे असेल, तर गेट व्होल्टेज MOSFET च्या थ्रेशोल्डच्या खाली येतो, Rds(चालू) 4 mΩ वरून 20 mΩ पर्यंत वाढतो. हे थर्मल रनअवे लूप तयार करते:

व्होल्टेज ड्रॉप → लोअर गेट ड्राइव्ह → उच्च प्रतिकार → अधिक उष्णता → पुढील प्रतिकार वाढ

फिक्ससाठी मसाज गन PCBA वर तीन बदल आवश्यक आहेत:

1. बूटस्ट्रॅप कॅपेसिटर मूल्य - 220 nF किमान वापरा (अनेक डिझाइन 47 nF वापरतात). गेट चार्जवर आधारित गणना करा: C_boot = (Q_g × 10) / ΔV. ठराविक MOSFET साठी (Q_g = 30 nC), 220 nF सुरक्षित मार्जिन प्रदान करते.
2. गेट ड्रायव्हर पीक करंट - 1.5A सिंक/स्रोत क्षमतेसह ड्रायव्हर निवडा (उदा., DRV8320). उच्च PWM ड्युटी सायकल दरम्यान कमकुवत ड्रायव्हर्स (0.5A) बूटस्ट्रॅप कॅप रिचार्ज करू शकत नाहीत.
3. बूटस्ट्रॅप डायोड - अल्ट्राफास्ट डायोड वापरा (trr <50 ns). मानक 1N4148 मध्ये 4 ns पुनर्प्राप्ती आहे परंतु केवळ 100 mA रेटिंग – 20 kHz PWM वर चालणाऱ्या मसाज गन PCBA साठी अपुरी आहे. BAS3007 (1A, 10 ns) वर स्विच करा.

या बदलांनंतर, 15 किलो शरीराच्या दाबानेही स्टॉल करंट 22A वर स्थिर राहतो.

Q2: मी मसाज गन PCBA वर बॅटरी संरक्षण IC खोटे ट्रिगर कसे रोखू शकतो?

A: जेव्हा मोटर कम्युटेशन नॉइज बॅटरी प्रोटेक्शन IC च्या वर्तमान सेन्स लाइनमध्ये जोडते तेव्हा खोटे ट्रिगर होतात. BLDC मोटरच्या फेज स्विचिंगमुळे 50A पर्यंत 1 µs वर्तमान स्पाइक्स तयार होतात - संरक्षण IC ला शॉर्ट सर्किटपासून वेगळे करता येण्यासाठी खूप जलद. तीन हार्डवेअर निराकरणे याचे निराकरण करतात:

सेन्स इनपुटवर लो-पास फिल्टर – IC च्या CS+ पिनवर थेट RC फिल्टर (10Ω + 1 µF सिरॅमिक) स्थापित करा. कॉर्नर वारंवारता = 16 kHz. हे सरासरी प्रवाह (20–30A) पास करते परंतु 200 kHz कम्युटेशन स्पाइक अवरोधित करते.

सेपरेट सेन्स रेझिस्टर ग्राउंड - शंट रेझिस्टरच्या नकारात्मक टर्मिनलपासून संरक्षण IC च्या CS-पिनवर समर्पित केल्विन ट्रेस चालवा. हे ग्राउंड MOSFET स्त्रोत प्रवाहांसह सामायिक करू नका. सामायिक केलेल्या ट्रेसचा 1 mΩ देखील 50A वर 50 mV खोटे सिग्नल निर्माण करतो.

विलंब टाइमर समायोजन – 100 µs (तुमचा IC त्यास समर्थन देत आहे असे गृहीत धरून) संरक्षण IC च्या ओव्हरकरंट विलंबाचा प्रोग्राम करा. बहुतेक मसाज गन PCBA डिझाईन्स बॅटरी संदर्भ डिझाइनपासून 10 µs विलंब वापरतात. कम्युटेशन स्पाइक्स फक्त 2-3 µs टिकतात. खऱ्या शॉर्ट्सवर (>50 µs कालावधी) प्रतिक्रिया देत असताना 100 µs विलंबाने त्यांच्याकडे दुर्लक्ष केले जाते.

ऑसिलोस्कोपसह चाचणी: मोटर जास्तीत जास्त लोडवर चालत असताना CS+ तपासा. स्पाइक्स संरक्षण IC च्या ट्रिप थ्रेशोल्डच्या खाली (सामान्यत: 50A शंटसाठी 50 mV) असणे आवश्यक आहे. स्पाइक्स थ्रेशोल्ड ओलांडत असल्यास, फिल्टर कॅपॅसिटन्स 2.2 µF पर्यंत वाढवा.

Q3: उत्पादनामध्ये एकाधिक मसाज गन PCBA बोर्ड प्रोग्रामिंगसाठी योग्य प्रक्रिया कोणती आहे?

A: चार-स्टेज प्रोडक्शन प्रोग्रॅमिंग प्रक्रिया मिक्स-अप्स प्रतिबंधित करते आणि एक-बाय-वन फ्लॅशिंगच्या तुलनेत प्रोग्रामिंग वेळ 75% कमी करते.

स्टेज 1 - प्री-एसएमटी प्रोग्रामिंग (मोठ्या धावांसाठी पर्यायी)

प्लेसमेंटपूर्वी बूटलोडरला MCU मध्ये फ्लॅश करण्यासाठी गँग प्रोग्रामर (उदा. Elnec BeeProg) वापरा. हे केवळ बाह्य फ्लॅश असलेल्या MCU साठी कार्य करते (पिन उघडलेल्या QFN पॅकेजेस). पडताळणी अयशस्वी होणारी कोणतीही चिप नाकारा – ठेवलेल्या बोर्डांना पुन्हा काम करण्यापेक्षा स्वस्त.

स्टेज 2 - SMT नंतर इन-सिस्टम प्रोग्रामिंग

प्रोग्रामिंग पोगो पिन फिक्स्चर ठेवा (6 पिन: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). मल्टी-चॅनेल प्रोग्रामर वापरा (एकाच वेळी 8 किंवा 16 बोर्ड). लक्ष्य वेळ: सत्यापनासह प्रति बोर्ड 45 सेकंद.

स्टेज 3 - कॅलिब्रेशन स्टेशन (सर्वात गंभीर)

प्रोग्रामिंग केल्यानंतर, ऑप्टिकल एन्कोडरसह वास्तविक मसाज गन मोटर असलेल्या कॅलिब्रेशन फिक्स्चरमध्ये बोर्ड हलवा. फिक्स्चर प्रत्येक मसाज गन PCBA द्वारे चालवते:

• हॉल संरेखन (स्वयंचलितपणे विद्युत कोन समायोजित करते)
• स्पीड लाइनरिटी (रेकॉर्ड्स PWM वि RPM टेबल)
• वर्तमान मर्यादा (22A ट्रिप पर्यंत लोड वाढवते)

हे 12 कॅलिब्रेशन स्थिरांक संरक्षित MCU फ्लॅश सेक्टरमध्ये साठवा. कॅलिब्रेशन नसलेले बोर्ड विसंगत स्पीड रॅम्प तयार करतात.

स्टेज 4 - शोधण्यायोग्यता

प्रत्येक PCBA वर 2D डेटा मॅट्रिक्स कोड मुद्रित करा:

• उत्पादन तारीख कोड (YYWW)
• कॅलिब्रेशन चेकसम
• MOSFET लॉट नंबर (येणाऱ्या तपासणीतून)

अंतिम असेंब्ली दरम्यान हा कोड स्कॅन करा. फील्ड अयशस्वी झाल्यास, तुम्ही विशिष्ट घटक बॅच शोधू शकता आणि केवळ प्रभावित युनिट्सवर पुन्हा काम करू शकता.

मसाज गन PCBA साठी उत्पादन उत्पन्न लक्ष्ये

योग्यरित्या तयार केलेली मसाज गन PCBA 2800 RPM लोड अंतर्गत देते, 500 ms मध्ये स्टॉलवर बंद होते आणि 500 ​​चार्ज सायकल टिकते. या प्रक्रियेचे अनुसरण करा, प्रत्येक पायरीचे ऑडिट करा आणि तुमची उत्पादने कॅलिब्रेशन वगळणाऱ्या किंवा गेट ड्राइव्हला अधोरेखित करणाऱ्या स्पर्धकांना मागे टाकतील.
