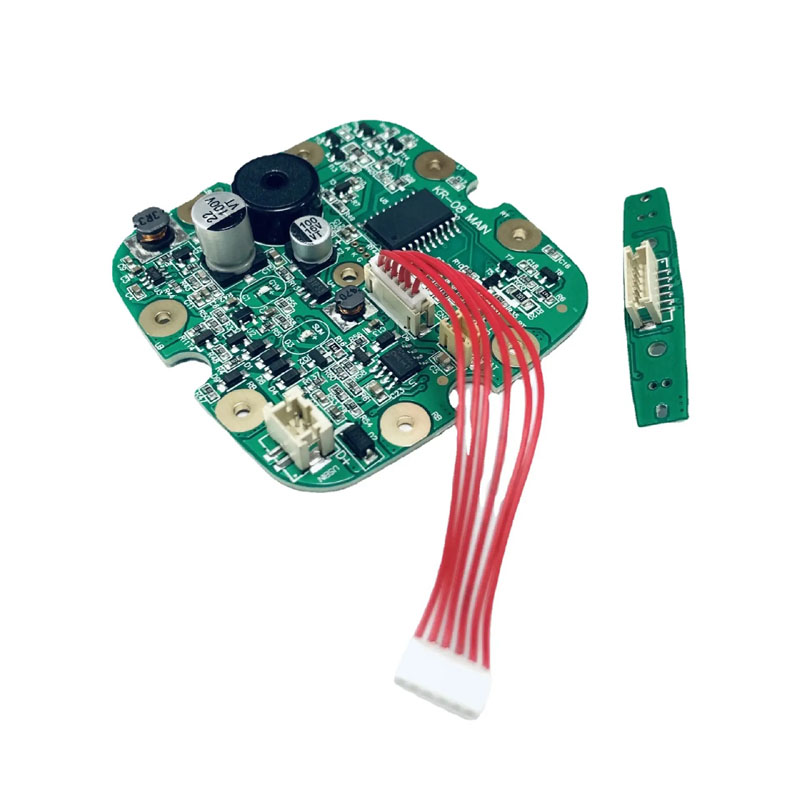

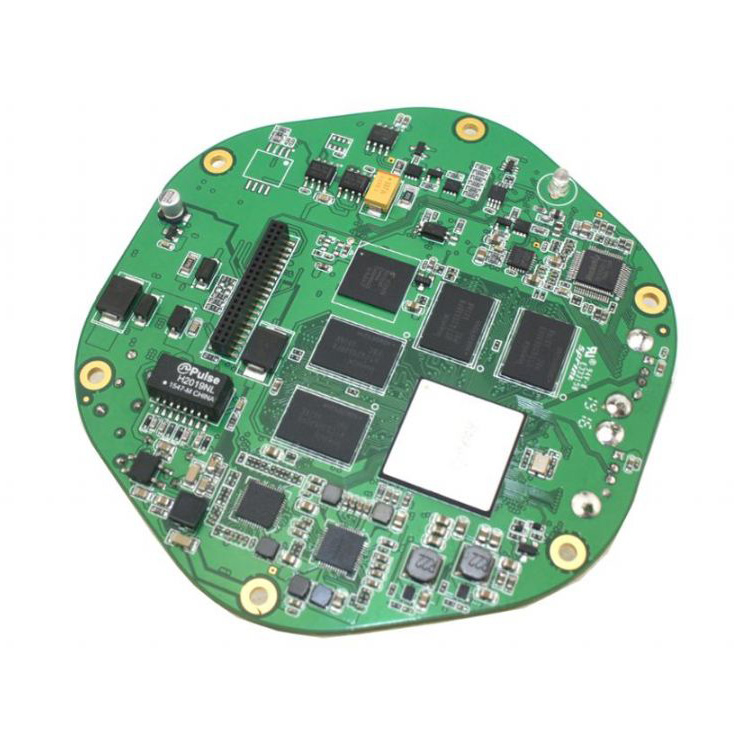

वॉटर फ्लॉसर PCBA

पर्यावरणीय मागण्या आणि वर्गीकरण

वॉटर फ्लॉसर अत्यंत बाथरुमच्या वातावरणात चालते ज्यामध्ये थेट पाण्याचे स्प्लॅश, उच्च सभोवतालची वाफ आणि टूथपेस्ट आणि माउथवॉशचे अवशेष यांसारखे आक्रमक रासायनिक एक्सपोजर असतात. या परिस्थितीत मानक इलेक्ट्रॉनिक्स वेगाने गंज, परजीवी गळती करंट आणि इलेक्ट्रिकल शॉर्ट सर्किटला बळी पडतात.

आमचे इंजिनियर केलेले पीसीबीए सोल्यूशन्स विशेषतः या गंभीर पर्यावरणीय ताणांना तोंड देण्यासाठी तयार केले आहेत, जे विश्वसनीय 3 वर्षांच्या ऑपरेटिंग उत्पादन जीवनचक्राची हमी देतात.

सब्सट्रेट जोखीम कमी करणे

आवश्यक प्रमाणपत्रे अंगभूत: सर्व वॉटर फ्लॉसर PCBA फॅब्रिकेशन्स जागतिक स्तरावर अनिवार्य उपकरण नियमांचे पालन करतात: IEC 60335-1 (घरगुती उपकरण सुरक्षा), UL 60730-1 (स्वयंचलित इलेक्ट्रिकल कंट्रोल्स), IPX4/IPX7, किमान प्रवेश आणि रासायनिक प्रक्रियेसाठी मानक RHS/RHEA मानक वातावरण

बेस लॅमिनेट निवड आणि कॉपर आर्किटेक्चर

बेस लॅमिनेटची निवड सतत ओलावा एक्सपोजर अंतर्गत दीर्घकालीन PCBA अखंडता परिभाषित करते. स्टँडर्ड FR-4 कच्च्या कट बोर्डच्या कडांमधून पाण्याची वाफ सहज शोषून घेते आणि बॅरल्सद्वारे प्लेट केले जाते, ज्यामुळे 12 महिन्यांत आपत्तीजनक कंडक्टिव्ह ॲनोडिक फिलामेंट (CAF) शॉर्ट सर्किट होते.

लॅमिनेट ग्रेड तुलना

• मानक FR-4: पाणी शोषण 0.10%–0.20%, TG 130°C–140°C. फक्त कोरड्या भागांसाठी योग्य. वॉटर फ्लॉसर ऍप्लिकेशन्स टाळा कारण ते जलद CAF अपयशास चालना देते.

• उच्च TG FR-4 [आमची मुख्य निवड]: पाणी शोषण 0.08%–0.12%, TG 170°C. दमट, अधूनमधून ओलावा प्रोफाइलसाठी आदर्श पर्याय.

• हॅलोजन-मुक्त उच्च TG FR-4 [शिफारस केलेले]: पाणी शोषण 0.05%–0.08%, TG 150°C. उत्कृष्ट ओलावा लवचिकतेसह पर्यावरणास अनुकूल बिल्ड.

• पॉलिमाइड: पाणी शोषण 0.02%–0.04%, TG 250°C. कायमस्वरूपी ओले प्रदर्शन किंवा कठोर-फ्लेक्स झोनसाठी प्रीमियम पर्याय.

तांबे वजन आणि प्लेटिंग तपशील

• बाह्य स्तर तांबे: एक ऑप्टिमाइझ अँटी-कॉरोझन मार्जिन प्रदान करण्यासाठी किमान 1 oz (35 µm).

• आतील थर कॉपर: अंतर्गत मोटर हस्तक्षेपाविरूद्ध सिग्नल अखंडता सुरक्षित करण्यासाठी किमान 0.5 औंस (18 µm).

• प्लेटेड थ्रू-होल्स (PTH): हर्मेटिक, हवाबंद ओलावा सील तयार करण्यासाठी बॅरलच्या आत किमान 25 µm कॉपर प्लेटिंग जाडी.

• सरफेस फिनिश: ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड) चा काटेकोरपणे वापर करते. आम्ही वॉटर फ्लॉसर PCBAs साठी HASL (हॉट एअर सोल्डर लेव्हलिंग) पूर्णपणे प्रतिबंधित करतो कारण उघडलेले टिन-लीड मिश्र धातु 90 दिवसांच्या आत माउथवॉश वाष्पांमध्ये खराब होते.

लेयर स्टॅक-अप आणि मेकॅनिकल डिझाइन

तुमच्या उत्पादनाच्या आर्किटेक्चरवर अवलंबून, आम्ही उच्च-फ्रिक्वेंसी पंप नॉइज (EMI) आणि स्ट्रक्चरल स्पेसिंग मर्यादांचा सामना करण्यासाठी तयार केलेली मल्टी-लेयर कॉन्फिगरेशन वितरीत करतो:

• बेसिक टियर (केवळ बटण आणि पंप): ऑप्टिमाइझ केलेल्या 2-लेयर हाय TG FR-4 सब्सट्रेटवर तयार केलेले, उच्च दर्जाच्या औद्योगिक ओलावा संरक्षणासह खर्च-कार्यक्षमता संतुलित करते.

• स्मार्ट/प्रीमियम टियर (प्रेशर सेन्सर, एलसीडी/एलईडी डिस्प्ले, ब्लूटूथ, यूएसबी-सी फास्ट चार्जिंग): 4-लेअर स्टॅकअपसह इंजिनिअर केलेले. दुहेरी अंतर्गत घन ग्राउंड प्लेन पंप EMF पासून संवेदनशील MCU सिग्नलचे संरक्षण करतात आणि अंतर्गत ओलावा प्रसाराविरूद्ध एक निश्चित भौतिक ब्लॉक म्हणून कार्य करतात.

जाडी आणि कठोर-फ्लेक्स एकत्रीकरण

• 1.0 मिमी जाडी: कॉम्पॅक्ट, एर्गोनॉमिक हँडहेल्ड हँडलसाठी डिझाइन केलेले आहे ज्यासाठी स्ट्रक्चरल चपळता आणि ड्रॉप प्रतिरोध आवश्यक आहे.

• 1.6 मिमी जाडी: काउंटरटॉप बेस स्टेशनसाठी डिझाइन केलेले; जास्तीत जास्त कडकपणा आणि सर्वात कमी मूळ जल वाष्प प्रसार दर देते.

• कठोर-फ्लेक्स पीसीबी स्पेशलायझेशन: अल्ट्रा-प्रिमियम कॉम्पॅक्ट हँडलसाठी, आम्ही कठोर-फ्लेक्स बांधकामास समर्थन देतो जेथे बॅटरी कव्हरलेसह संरक्षित असलेल्या लवचिक पॉलिमाइड टेलद्वारे जोडते. हे अयशस्वी होण्याची प्रवण वायर हार्नेस काढून टाकते आणि एकंदर असेंबली IPX रेटिंग लक्षणीयरीत्या अपग्रेड करते.

दुहेरी-संरक्षण: कॉन्फॉर्मल कोटिंग आणि घटक सीलिंग

रोबोटिक निवडक कॉन्फॉर्मल कोटिंग

अगदी उत्तम सब्सट्रेटला दैनंदिन स्नानगृहातील आर्द्रता टिकून राहण्यासाठी हवाबंद पृष्ठभागाचा कोट आवश्यक आहे.

• प्रिसिजन मल्टी-ॲक्सिस ऑटोमेटेड स्प्रेईंग: आमच्या ऑटोमेटेड रोबोटिक लाइन्स एकसमान संरक्षणात्मक थर लावतात आणि टायप-सी पोर्ट्स, बॅटरी कॉन्टॅक्ट्स आणि बझर पोर्ट्स यांसारख्या भागांना अचूकपणे मास्क करतात.

• 0.1% फ्लूरोसिंग डाईसह अतिनील तपासणी: एक विशेष UV इंडिकेटर डाई कोटिंगमध्ये मिश्रित केला जातो, ज्यामुळे उच्च-गती ऑप्टिकल ऑटोमेटेड स्कॅनर पिनहोल गॅपशिवाय 25 µm एकसमान किमान जाडी सत्यापित करण्यासाठी सक्षम करते.

घटक-स्तरीय इंटरफेस सीलिंग चष्मा

1. USB-C पोर्ट: सिलिकॉन कॉम्प्रेशन गॅस्केट आणि रबर कॅपसह बसवलेले, पोर्ट बंद असताना IPX4 सीलिंग साध्य करणे.

2. टॅक्टाइल स्विचेस: IPX5 स्थानिकीकृत प्रवेश संरक्षणास मारण्यासाठी घुमटावर मजबूत रबर बूटसह ओव्हर-मोल्ड केलेले.

3. पंप कनेक्टर: संपूर्ण IPX7 तात्पुरत्या सबमर्सिबिलिटी संरक्षणासाठी इपॉक्सी पॉटिंग कंपाउंड फिलद्वारे पूर्णपणे बंद.

4. चार्जिंग कॉन्टॅक्ट पिन (पोगो पिन): 30 µ इंच किमान हेवी गोल्ड-प्लेटिंग (हार्ड गोल्ड) आणि ओ-रिंग सीलसह काटेकोरपणे निर्दिष्ट. स्टँडर्ड निकेल-प्लेटेड पिन ओल्या बाथरूममध्ये दररोज चार्ज केल्यानंतर 6 महिन्यांच्या आत खराब होतात आणि निकामी होतात. आमचे हेवी गोल्ड टॅब 20,000 ओले कनेक्शन चक्रांना संपर्क प्रतिरोधक ऱ्हास न करता सहन करतात.

कठोर उत्पादन गुणवत्ता चाचणी प्रवाह

Unixplore वॉटर फ्लॉसर PCBAs च्या प्रत्येक उत्पादित लॉटने डिस्पॅच करण्यापूर्वी सघन आर्द्रता-सिम्युलेशन गुणवत्ता तपासणीची मालिका पास करणे आवश्यक आहे:

1. आर्द्रता पर्यावरणीय भिजवणे: ४८ तास ४०°C आणि ९३% RH (नॉन-कंडेन्सिंग). पास निकष: कोणतेही दृश्यमान ऑक्सीकरण नाही; कोणत्याही दोन नेटवर्कमधील इन्सुलेशन रेझिस्टन्स (IR > 10 MΩ).

2. IPX4 वॉटर स्प्रे चाचणी: कोटिंग लेयर्सच्या खाली शून्य द्रवपदार्थ प्रवेश तपासण्यासाठी 10 मिनिटे सतत ओसीलटिंग मल्टी-एंगल ट्यूब स्प्रे.

3. उच्च-व्होल्टेज इन्सुलेशन तपासणी: IR > 50 MΩ पोस्ट-आर्द्रता भिजवण्याची पुष्टी करण्यासाठी प्राथमिक बॅटरी टर्मिनल आणि ग्राउंड प्लेन दरम्यान 500V DC चा वापर.

4. पोस्ट-स्ट्रेस फंक्शनल व्हेरिफिकेशन: लोड अंतर्गत पूर्ण-सायकल पंप क्रिया. झिरो मायक्रो-कंट्रोलर (MCU) रीसेट करणे, टायमिंग स्टटर्स किंवा चुकीचे स्टार्ट सहन केले जातात.

अभियांत्रिकी FAQ आणि तांत्रिक संक्षिप्त

जर मी खर्च कमी करण्यासाठी कॉन्फॉर्मल कोटिंगचा जाड थर लावला तर मी वॉटर फ्लॉसर PCBA साठी मानक FR-4 वापरू शकतो का?

उ: अजिबात नाही. हा एक सामान्य मॅन्युफॅक्चरिंग ट्रॅप आहे ज्यामुळे उच्च फील्ड-रिटर्न दर मिळतात. कॉन्फॉर्मल कोटिंग तीन गंभीर मार्ग सील करू शकत नाही:

1. अनकोटेड वाया बॅरल्स: पाण्याची वाफ स्टँडर्ड FR-4 च्या आतील काचेच्या फायबर विणकामात केशिका क्रियेद्वारे पार्श्वभागी जाते, खालून घटक पॅडपर्यंत पोहोचते. वारंवार आर्द्रता चक्रानंतर, पांढरे प्रवाहकीय मीठ अवशेष तयार होतात, ब्रिजिंग घटक.

2. राउटेड एज (एज विकिंग): बोर्ड रूटिंगमुळे कच्च्या लॅमिनेट कडा उघड होतात. पृष्ठभागाच्या तणावामुळे कोटिंग्स तीक्ष्ण कोपऱ्यांमधून मागे खेचतात, ज्यामुळे बाथरूमची वाफ आत जाते तिथे 0.5 मिमी सूक्ष्म अंतर सोडते.

3. घटक अंडरसाइड्स: कोटिंग बाह्य शेल कव्हर करते परंतु लो-प्रोफाइल एसएमटी कॅपेसिटर आणि प्रतिरोधकांच्या खाली पूर्णपणे प्रवेश करू शकत नाही. अडकलेला ओलावा फ्लक्स अवशेषांचे हायड्रोलायझेशन करते, ज्यामुळे आयनिक दूषितता निर्माण होते ज्यामुळे उत्स्फूर्त, अप्रोम्प्टेड पंप सुरू होतात.

   आमचे उपाय: ENIG आणि एज-बीड इपॉक्सी डिस्पेंसिंगसह उच्च TG FR-4 तीन-स्तर संरक्षण प्रदान करते जे 95% RH मध्ये 3 वर्षांपर्यंत सहज टिकते.

तुमचा टर्नकी EMS पार्टनर: Unixplore Electronics

वॉटर फ्लॉसर PCBA पुरवठादार निवडताना, दीर्घकालीन अभियांत्रिकी विश्वासार्हता आणि कठोर गुणवत्ता नियंत्रण महत्त्वाचे आहे. Unixplore Electronics तुमच्या डिझाइनला अखंडपणे जिवंत करण्यासाठी प्रगत क्षमता आणि औद्योगिक पायाभूत सुविधा प्रदान करते:

l वन-स्टॉप टर्नकी EMS सेवा: योजनाबद्ध ऑप्टिमायझेशन आणि घटक DFM पुनरावलोकनापासून ते जागतिक भाग खरेदी, SMT आणि DIP असेंब्ली, फर्मवेअर प्रोग्रामिंग, फंक्शनल टेस्टिंग (FCT), ऑटोमेटेड कॉन्फॉर्मल कोटिंग, अंतिम बॉक्स बिल्डिंग आणि विशेष पॅकेजिंगपर्यंत आम्ही तुमचे संपूर्ण उत्पादन जीवनचक्र व्यवस्थापित करतो.

l प्रमाणित गुणवत्ता मानके: आमची संपूर्ण मॅन्युफॅक्चरिंग इकोसिस्टम ISO 9001:2015 ला प्रमाणित आहे आणि सर्व इलेक्ट्रॉनिक असेंब्ली पद्धती आंतरराष्ट्रीय IPC-A-610E मानकांचे काटेकोरपणे पालन करतात, ज्यामुळे कोल्ड सोल्डर जॉइंट्स किंवा घटक चुकीचे संरेखन होण्याचा धोका दूर होतो.

l प्रगत इन-हाउस प्रोडक्शन पॉवर: आम्ही 20 तज्ञ R&D आणि प्रक्रिया अभियंत्यांच्या पाठिंब्याने 3,000 चौरस मीटरपेक्षा जास्त पसरलेला अँटी-स्टॅटिक मॅन्युफॅक्चरिंग प्लांट चालवतो. आमच्या सुविधा वैशिष्ट्ये:

1. 6 हाय-स्पीड यामाहा एसएमटी उत्पादन लाइन्स

2. वेव्ह सोल्डरिंगसह 4 अचूक DIP असेंब्ली लाईन्स

3. 2 विशेषीकृत बर्न-इन/एजिंग टेस्ट रूम

4. 2 उच्च आणि निम्न तापमान पर्यायी आर्द्र उष्णता चाचणी कक्ष, सर्व पर्यावरणीय प्रमाणीकरण चाचण्या सर्वसमावेशकपणे घरामध्ये केल्या गेल्याची खात्री करून.

l लवचिक ऑर्डर स्केलिंग (एमओक्यू नाही): आमची चपळ उत्पादन फ्रेमवर्क तुमच्या वाढीस समर्थन देण्यासाठी ऑप्टिमाइझ केले आहे. आम्ही एक कठोर नो मिनिमम ऑर्डर क्वांटिटी (नो MOQ) धोरण राखतो, ज्यामुळे आम्हाला वेगवान प्रोटोटाइप चाचणी, लहान पायलट रन आणि मोठ्या प्रमाणात उत्पादन व्हॉल्यूम समान उच्च अचूकतेसह हाताळता येते.

l ग्लोबल रीच आणि कम्युनिकेशन: आमची आंतरराष्ट्रीय तांत्रिक विक्री संघ इंग्रजी, फ्रेंच, रशियन आणि अरबीमध्ये पूर्णपणे अस्खलित आहे. पश्चिम युरोप (35%), उत्तर अमेरिका (20%) आणि ओशनिया (20%) यासह उच्च श्रेणीच्या बाजारपेठांमध्ये सेवा देण्याचा सखोल अनुभव घेऊन, आम्ही जागतिक स्तरावर वैयक्तिक काळजी इलेक्ट्रॉनिक सुरक्षा अनुपालन मानके पूर्णपणे समजतो.

आजच आमच्याशी संपर्क साधा: तुमची सानुकूलित वॉटर फ्लॉसर PCB डिझाइन, BOM सूची किंवा DFM चौकशी आमच्या अभियांत्रिकी डेस्कवर पाठवा. आमचा कार्यसंघ 24 तासांच्या आत सर्वसमावेशक उत्पादनक्षमतेचे विश्लेषण आणि ऑप्टिमाइझ टर्नकी कोटेशन प्रदान करेल.
