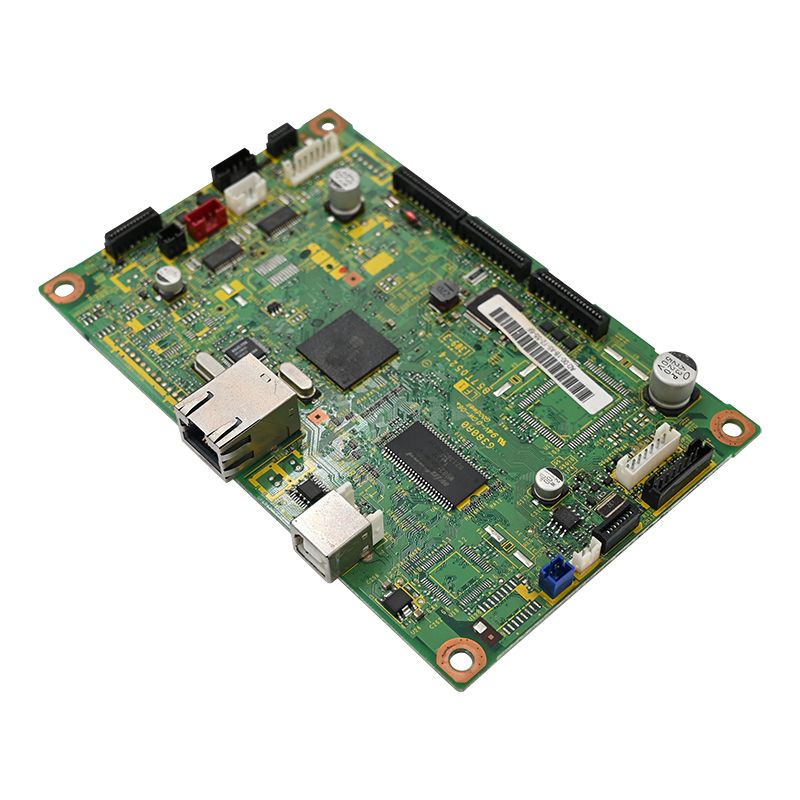

ओबीडी स्कॅनर पीसीबीए बद्दल 10 शीत तथ्ये जे बहुतेक हार्डवेअर अभियंते कठोर मार्ग शिकतात

OBD स्कॅनर प्लग इन करा आणि तुमचा फोन इंजिन RPM, कूलंट तापमान आणि फॉल्ट कोडसह उजळतो. हे USB ड्राइव्ह प्लग करण्याइतके सोपे दिसते.

परंतु जर तुम्हाला वाटत असेल की PCBA आत फक्त एक "ब्लूटूथ-सक्षम प्रोटोकॉल कन्व्हर्टर" आहे, तर तुम्ही ऑटोमोटिव्ह इलेक्ट्रॉनिक्समध्ये काय जाते ते कमी लेखत आहात. येथे 10 थंड, कठोर तथ्ये आहेतOBD स्कॅनर PCBAडिझाईन आणि मॅन्युफॅक्चरिंग — अशा प्रकारचे सत्य जे ते डेटाशीटमध्ये बनवत नाही, परंतु ते पूर्णपणे फील्ड अयशस्वी बनवते.

1. OBD-II कनेक्टरवरील तीन पिन 25 वर्षांहून अधिक काळ "आरक्षित" आहेत

OBD-II कनेक्टरमध्ये 16 पिन आहेत. मानक त्यापैकी काही स्पष्टपणे परिभाषित करते:

• पिन ४ — चेसिस ग्राउंड

• पिन 5 — सिग्नल ग्राउंड

• पिन 16 — बॅटरी पॉवर (नेहमी चालू, इग्निशन की स्थितीकडे दुर्लक्ष करून)

• पिन 6 आणि पिन 14 — CAN_H आणि CAN_L (2008 पासून प्रबळ प्रोटोकॉल)

• पिन 7 — के-लाइन (ISO 9141-2 / KWP2000, जुन्या युरोपियन आणि आशियाई वाहनांवर आढळते)

• पिन 2 आणि पिन 10 — SAE J1850 PWM (Ford) / VPW (GM)

आणि मग इतर आहेत:

पिन 1, 3, 8, 9, 11, 12 आणि 13 — अधिकृतपणे "निर्माता विवेक" म्हणून नियुक्त केले आहेत.

मर्सिडीज पिन 1 एक वेक-अप सिग्नल म्हणून वापरू शकते. GM कमी-स्पीड CAN ला पिन 12 द्वारे मार्गस्थ करू शकते. फोक्सवॅगन एअरबॅग मॉड्यूलमध्ये प्रवेश करण्यासाठी विशिष्ट निदान चॅनेलसाठी पिन 3 राखून ठेवू शकते.

थंड वस्तुस्थिती: एक PCBA जो फक्त CAN (पिन 6/14) आणि K-Line (पिन 7) ला जातो तो उत्सर्जन तपासणी पास करेल आणि इंजिन RPM वाचेल. परंतु स्टीयरिंग अँगल सेन्सर डेटा, ABS पंप माहिती किंवा एअरबॅग मॉड्यूल मेमरी ऍक्सेस करण्यासाठी - ते "वर्धित" निदान अनेकदा या निर्माता-विवेक पिनमधून प्रवास करतात. PCBA कडे राउट केलेले ट्रेस नसल्यास, कितीही फर्मवेअर OTA अद्यतने ती कार्यक्षमता कधीही अनलॉक करणार नाहीत. हार्डवेअर सपोर्ट हा एकेरी दरवाजा आहे.

2. समान चिपसेट, भिन्न पीसीबी लेआउट - वाहन कव्हरेजमध्ये 30% पर्यंत फरक

दोन PCBA तंतोतंत समान MCU आणि तंतोतंत समान CAN ट्रान्सीव्हर वापरतात. एक 2015 BMW ला निर्दोषपणे जोडतो. दुसरा संवाद स्थापित करण्यात अपयशी ठरतो.

गुन्हेगार अनेकदा एका तपशिलावर खाली येतो: कॅन विभेदक प्रतिबाधा नियंत्रण.

CAN बसला 100Ω ± 10% विभेदक प्रतिबाधा आवश्यक आहे. जर ट्रेस रुंदी आणि अंतराची चुकीची गणना केली गेली असेल आणि प्रतिबाधा 85Ω किंवा 115Ω पर्यंत वाहते, तर सिग्नल रिफ्लेक्शन होतात. डोळा आकृती बंद होते. कमी वेगाने (250 kbps, जुन्या वाहनांचे वैशिष्ट्य), सिस्टम अजूनही कार्य करू शकते. परंतु 2015 नंतरच्या युरोपियन वाहनांवर CAN-FD 2 Mbps किंवा अगदी 5 Mbps वर चालते - एक प्रतिबाधा-विसंगत बोर्ड हातमिळवणी करण्यात अपयशी ठरेल.

थंड वस्तुस्थिती: "सर्व 1996 आणि नवीन वाहनांशी सुसंगत" असा दावा करणारे बरेच कमी किमतीचे स्कॅनर उच्च-गती प्रोटोकॉलसाठी शून्य प्रतिबाधा ऑप्टिमायझेशनसह, अनेक उत्पादन पिढ्यांमध्ये समान Gerber फाइल्सचा पुन्हा वापर करतात. ते जुन्या टोयोटावर उत्तम प्रकारे कार्य करतात, परंतु नवीन मर्सिडीजवर देखील ते स्वतःची ओळख पटवणार नाहीत — फर्मवेअर चुकीचे आहे म्हणून नाही, तर PCB ट्रेस भौतिकदृष्ट्या विशिष्ट नसल्यामुळे.

3. 9V–36V इनपुट श्रेणी "युनिव्हर्सल कंपॅटिबिलिटी" बद्दल नाही — ती जगण्याबद्दल आहे

OBD कनेक्टरवरील पिन 16 थेट वाहनाच्या बॅटरीमधून पॉवर काढतो. 12V प्रणालीवर, अल्टरनेटर आउटपुट 13.8V आणि 14.4V दरम्यान चालते. 24V व्यावसायिक वाहनांवर, सामान्य ऑपरेटिंग व्होल्टेज 27V आणि 29V दरम्यान बसतो.

परंतु स्थिर-राज्य व्होल्टेज धोका नाही. क्षणिक आहेत:

• अल्टरनेटर फिरत असताना बॅटरी डिस्कनेक्शन 60V ते 100V च्या इंडक्टिव्ह लोड डंप स्पाइक्स निर्माण करते.

• अयशस्वी व्होल्टेज रेग्युलेटर 36V वरील बस व्होल्टेज पाठवू शकतो.

• चुकीच्या केबल ध्रुवीयतेसह जंप-स्टार्टिंग — किंवा 24V सिस्टमला 12V वाहनाशी जोडणे — संपूर्ण 24V थेट OBD पोर्टमध्ये फीड करू शकते.

थंड तथ्य: PCBA पॉवर इनपुटवरील TVS डायोड सामान्यत: 30V आणि 33V मधील ब्रेकडाउन व्होल्टेजसह निवडला जातो. खूप कमी निवडा — आणि सामान्य 24V सिस्टम ऑपरेशन दरम्यान TVS क्लॅम्प्स, स्वतःच तळणे आणि डाउनस्ट्रीम सर्किट्स. खूप उच्च निवडा — आणि DC-DC कनवर्टर आधीच खराब होईपर्यंत TVS कार्य करत नाही. हे मूल्य कोणत्याही संदर्भ डिझाइनमध्ये आढळत नाही. हे डझनभर वाहन मॉडेल्समधील वास्तविक OBD पोर्ट व्होल्टेज वेव्हफॉर्म्स मोजण्यापासून येते. डेटाशीट तुम्हाला ते सांगणार नाही.

4. OBD पिनची वास्तविक जीवनातील अडचण समाविष्ट करणे चक्र नाही - ही कंपन थकवा आहे

खरेदी तपशील अनेकदा OBD कनेक्टरसाठी "5000 इन्सर्शन सायकल" दर्शवतात. पण फील्ड रिटर्न वेगळी गोष्ट सांगतात: पिन जीर्ण झालेल्या नाहीत — सोल्डर सांधे क्रॅक झाले आहेत.

यंत्रणा सोपी आहे:

OBD पोर्ट डॅशबोर्डच्या खाली वाहनाच्या मेटल चेसिसवर आरोहित आहे. जेव्हा वाहन एखाद्या धक्क्याला धडकते तेव्हा बंदर चेसिससह कंपन करते. स्कॅनर बॉडी (विशेषत: स्क्रीन आणि बॅटरीसह जड मॉडेल) त्या 16 पिनच्या दुसऱ्या टोकाला लटकवते, कॅन्टीलिव्हर लीव्हर आर्म म्हणून काम करते.

प्रत्येक स्पीड बंप सोल्डर जॉइंटवर एका बेंडिंग स्ट्रेस सायकलमध्ये रूपांतरित होतो. दररोज ड्रायव्हिंगचे एक वर्ष = अंदाजे 10,000 स्पीड बंप = 10,000 थकवा सायकल.

थंड वस्तुस्थिती: OBD कनेक्टरच्या आयुर्मानाचा खरा निर्धारक पिनवरील सोन्याचा प्लेटिंग जाडी नाही — ते स्कॅनर हाऊसिंगच्या गुरुत्वाकर्षणाचे केंद्र आणि PCBA चे वजन वितरण आहे. MCU आणि बॅटरीला प्लग एण्डच्या जवळ ठेवणे, आणि डिस्प्ले अधिक दूर ठेवणे, गुरुत्वाकर्षणाचे केंद्र पुढे सरकवते, ज्यामुळे पिनवरील झुकण्याचा क्षण नाटकीयरित्या कमी होतो. काही डिझाईन्स PCBA वर माउंटिंग होल जोडतात आणि भार सामायिक करण्यासाठी घराच्या आत मेटल ब्रॅकेट वापरतात. तुम्ही घर उघडता त्या क्षणी हे दृश्यमान होते — आणि ते तुम्हाला ताबडतोब सांगते की डिझायनरला मेकॅनिकल इंजिनीअरिंग समजले आहे की फक्त इलेक्ट्रिकल इंजिनिअरिंग.

5. ट्रान्सीव्हर स्लीप करंट तीन महिन्यांत वाहनाची बॅटरी काढून टाकू शकतो

अनेक OBD स्कॅनर अनिश्चित काळासाठी प्लग इन केले जातात. मालक विसरतो की ते तिथे आहेत.

चांगल्या प्रकारे डिझाइन केलेल्या PCBA मध्ये, MCU गाढ झोपेत प्रवेश करते आणि CAN ट्रान्सीव्हर स्टँडबाय मोडवर स्विच करते. एकूण बोर्ड स्टँडबाय करंट 50 µA आणि 100 µA दरम्यान असावा.

परंतु ट्रान्सीव्हर स्टँडबायसाठी कॉन्फिगर केलेले नसल्यास (किंवा फर्मवेअर योग्यरित्या सक्षम करत नाही), ट्रान्सीव्हर 5 mA ते 10 mA काढत, सक्रिय ऐकण्याच्या मोडमध्ये राहतो. 5 mA चा 24 तासांनी 90 दिवसांनी गुणाकार करा — म्हणजे बॅटरी क्षमतेच्या 10.8 Ah. सामान्य प्रवासी कारची बॅटरी 50 Ah ते 60 Ah असते.

थंड तथ्य: OBD कनेक्टरवरील पिन 16 नेहमी बॅटरी पॉवर चालू असते, इग्निशनद्वारे स्विच होत नाही. प्लग इन केलेला कोणताही स्कॅनर 24/7, वर्षातील 365 दिवस पॉवर काढतो. फक्त 0.1 mA चा स्टँडबाय वर्तमान फरक प्लग इन ठेवण्यासाठी योग्य असलेल्या स्कॅनरमधील फरक असू शकतो आणि जो तीन महिन्यांत शांतपणे बॅटरी नष्ट करतो. हे पॅरामीटर R&D दरम्यान क्वचितच मोजले जाते — परंतु वॉरंटी रिटर्न्समध्ये हे प्रमुख योगदानकर्ता आहे.

6. ऑटोमोटिव्ह-ग्रेड कॅपेसिटर ओबीडी ऍप्लिकेशन्समध्ये 10 च्या घटकाने कमर्शियल-ग्रेडला मागे टाकतात

दोन 100 µF / 25V MLCC कॅपेसिटर घ्या:

OBD स्कॅनर उन्हाळ्यात वाहनात प्लग केला जातो: खिडक्या बंद असताना केबिनचे तापमान ७०°C पर्यंत पोहोचू शकते. PCBA मधून सेल्फ-हीटिंग जोडा, आणि कॅपेसिटरचे शरीराचे तापमान सहजपणे ८५°C पेक्षा जास्त होते.

या तापमानात, व्यावसायिक-दर्जाचे कॅपेसिटर झपाट्याने खराब होतात — इलेक्ट्रोलाइट सुकतात, कॅपॅसिटन्स कमी होते, ESR वाढते आणि पॉवर रेल रिपल बिंदूपर्यंत वाढते जेथे MCU यादृच्छिकपणे रीसेट होते.

थंड वस्तुस्थिती: AEC-Q200 ग्रेडमध्ये सर्व कॅपेसिटर अपग्रेड केल्याने प्रति बोर्ड अंदाजे $0.50 जोडतात — एकूण BOM खर्चाच्या 2% पेक्षा कमी. ते अपग्रेड वगळल्याने फील्ड अयशस्वी होण्याचे प्रमाण दुप्पट होऊ शकते. परंतु खरेदी विभाग "केवळ कॅपॅसिटन्स आणि व्होल्टेज रेटिंग जुळवा" असे म्हणतो तेव्हा हाच कोपरा कापला जातो. वास्तविक तज्ञ केवळ डेटाशीट पृष्ठच नव्हे तर AEC-Q200 प्रमाणपत्र आणि उच्च-तापमान लोड जीवन चाचणी अहवाल विचारतात.

7. "FR-4" हे मटेरिअल स्पेसिफिकेशन नाही - हे ज्वलनशीलता रेटिंग आहे

OBD स्कॅनरमध्ये विशेषत: उत्तरेकडील बाजारपेठांमध्ये अत्यंत थंडी दिसते.

कॅनडा, स्कॅन्डिनेव्हिया, ईशान्य चीन — -30°C हिवाळ्यातील तापमान नित्याचे आहे. थंडी सुरू असताना, PCBA काही मिनिटांत -30°C ते अंडर-हूड तापमानापर्यंत थर्मल शॉक घेते.

मानक FR-4 लॅमिनेटमध्ये 130°C ते 140°C चे Tg (काचेचे संक्रमण तापमान) असते — जे उच्च टोकाला पुरेसे दिसते. परंतु खालच्या बाजूस, मानक इपॉक्सी राळ -25°C च्या खाली ठिसूळ होते. कॉपर पॅड आणि सब्सट्रेटमधील चिकटपणा कमी होतो. अनेक डझन कोल्ड-थर्मल चक्रांनंतर, बीजीए सोल्डर बॉल्सच्या खाली मायक्रो-क्रॅक तयार होऊ शकतात - ज्यामुळे अधूनमधून बिघाड होतो जे "थंड असताना कनेक्ट होणार नाही, परंतु गरम झाल्यावर चांगले कार्य करते" असे दिसून येते.

थंड तथ्य: "FR-4" हे फक्त एक ज्वलनशीलता रेटिंग आहे — ते थर्मल विश्वासार्हतेबद्दल काहीही सांगत नाही. खरे ऑटोमोटिव्ह-ग्रेड PCB साहित्य (जसे की Shengyi S1000-2M किंवा Taiyo TUC मालिका) केवळ Tg द्वारेच नाही, तर CTE (थर्मल विस्ताराचे गुणांक), Td (विघटन तापमान), आणि CAF (कंडक्टिव्ह ॲनोडिक फिलामेंट) प्रतिकाराद्वारे निर्दिष्ट केले जाते. सर्वात गंभीरपणे, त्यांनी -40°C ते +125°C पर्यंत 1,000 थर्मल शॉक सायकल पार करणे आवश्यक आहे. फक्त "FR-4" म्हणणारी खरेदीची कल्पना निरर्थक आहे. विशिष्ट लॅमिनेट ग्रेड आणि पुरवठादाराचे नाव आवश्यक असणे हे माहितीदार खरेदीदारांना बाकीच्यांपासून वेगळे करते.

8. पिन 4 आणि पिन 5 हे दोन वेगळे ग्राउंड आहेत - ते बोर्डवर एकत्र बांधले जाऊ नयेत

पिन ४ चेसिस ग्राउंड आहे (पॉवर रिटर्न). पिन ५ हा सिग्नल ग्राउंड (सेन्सर संदर्भ) आहे. वाहनाच्या बाजूने, ते एकत्र जोडलेले आहेत — परंतु वेगवेगळ्या मार्गांनी:

• पिन 4 उच्च प्रवाह वाहून नेतो आणि त्याच्या परतीच्या मार्गावर व्होल्टेज ड्रॉप आहे.

• पिन 5 नगण्य प्रवाह वाहून नेतो आणि निम्न-स्तरीय सिग्नलसाठी संदर्भ म्हणून काम करतो.

जर PCBA ने कनेक्टरवर पिन 4 आणि पिन 5 एकत्र केले तर त्याचा परिणाम म्हणजे सिग्नल ग्राउंड प्लेनवर आवाज वाढतो — ज्यामुळे CAN ट्रान्सीव्हरचा कॉमन-मोड व्होल्टेज वाढतो आणि बिट एरर रेट कमी होतो.

थंड वस्तुस्थिती: चांगले PCBA डिझाइन रूट 4 आणि पिन 5 स्वतंत्रपणे मुख्य ग्राउंड प्लेनवर परत आणते, पॉवर एंट्री पॉइंटवर फेराइट मणी किंवा 0Ω रेझिस्टरद्वारे सिंगल-पॉइंट कनेक्शनसह. हे एकल तपशील नाटकीयरित्या CAN सिग्नल-टू-आवाज गुणोत्तर सुधारते. संदर्भ योजनाबद्ध जवळजवळ नेहमीच ते योग्यरित्या दर्शवते. परंतु लेआउट दरम्यान, अनेक अभियंते राउटिंग स्पेस वाचवण्यासाठी त्यांना एकत्र लहान करतात — स्कीमॅटिकवर अदृश्य असलेली चूक, परंतु EMC चाचणीमध्ये निर्विवाद.

9. काही वाहनांवर, पिन 16 हे "शुद्ध" बॅटरी कनेक्शन नाही

बहुतेक वाहनांवर, पिन 16 फ्यूजद्वारे थेट बॅटरी पॉझिटिव्ह टर्मिनलशी जोडतो.

परंतु काही अमेरिकन आणि जर्मन मॉडेल्सवर, निर्माता पिन 16 सह मालिकेत डायोड किंवा PTC थर्मिस्टर घालतो — उलट प्रवाह टाळण्यासाठी आणि OBD सर्किटचे संरक्षण करण्यासाठी.

याचा अर्थ:

• स्कॅनर प्रत्यक्ष बॅटरी व्होल्टेजपेक्षा (डायोड फॉरवर्ड व्होल्टेज ड्रॉपमुळे) 0.3V ते 0.7V कमी पाहतो.

• जर PMIC चा अंडरव्होल्टेज लॉकआउट (UVLO) थ्रेशोल्ड खूप जास्त सेट केला असेल — म्हणा, 10V च्या खाली बंद करा — स्कॅनर थंड क्रँकिंग किंवा कमी-निष्क्रिय परिस्थितीत सुरू होऊ शकत नाही.

थंड वस्तुस्थिती: काही OBD स्कॅनर "वाहनांबद्दल निवडक" असतात — ते मॉडेलच्या एका उदाहरणावर काम करतात परंतु त्याच उत्पादन लाइनच्या सारख्या वाहनावर नाही. मूळ कारण बहुतेकदा या अचूक डायोड ड्रॉपकडे परत येते. अनुभवी हार्डवेअर अभियंते PMIC UVLO थ्रेशोल्ड 7V च्या खाली सेट करतात — डायोड ड्रॉप, व्होल्टेज सॅग आणि थंड-तापमान बॅटरी उदासीनता यांच्या अत्यंत संयोजनातही स्कॅनर सुरू होईल याची खात्री करून. बहुतेक डिझाइनर संदर्भ डिझाइनच्या 10V UVLO कॉपी करतात आणि त्याबद्दल पुन्हा कधीही विचार करत नाहीत — जोपर्यंत फील्ड तक्रारी येत नाहीत.

10. सर्व कार्यात्मक चाचण्या समान तयार केल्या जात नाहीत

प्रत्येकOBD स्कॅनर PCBAशिपिंगपूर्वी उत्पादन लाइनवर फंक्शनल टेस्टिंग (FCT) होते. परंतु "कार्यात्मक चाचणी" चा अर्थ खूप भिन्न गोष्टी असू शकतात:

थंड वस्तुस्थिती: फिक्स्ड-पॅटर्न चाचणी केवळ "ट्रान्सीव्हर पिन मागे सोल्डर केलेली नाही" याची पडताळणी करते. वेव्हफॉर्म चाचणी हे सत्यापित करते की प्रतिबाधा जुळणे, टर्मिनेशन प्रतिरोधक, TVS सोल्डरिंग आणि कॉमन-मोड चोक पोलॅरिटी सर्व बरोबर आहेत — कारण प्रत्येक भौतिक-स्तर समस्या वेव्हफॉर्मवर एक स्वाक्षरी सोडते: कमी मोठेपणा, सामान्य-मोड ऑफसेट किंवा स्लो एज. फॅक्टरी वेव्हफॉर्म चाचणी करते की नाही हे "फॅक्टरी QC पास करते" विरुद्ध "ग्राहकाच्या वाहनात कार्य करते" चा एकच मजबूत अंदाज आहे. आणि खर्चात फरक? मुख्यतः चाचणी फिक्स्चर डिझाइन जटिलता आणि चाचणी स्टेशन सायकल वेळेत. येथे गुंतवणूक करण्यास इच्छुक असलेले पुरवठादार हे पुरवठादार आहेत ज्यांना फील्ड विश्वसनीयता समजते.

योग्यरित्या डिझाइन केलेले OBD स्कॅनर PCBA कधीही "घटकांना सोल्डर करा आणि ते कार्य करते" इतके सोपे नसते.

16 पैकी कोणत्या OBD पिन राउट होतात आणि जे न वापरलेले राहतात — अगदी जवळच्या व्होल्टला निर्दिष्ट केलेल्या TVS ब्रेकडाउन व्होल्टेजपर्यंत; CAN वरील विभेदक प्रतिबाधा नियंत्रणापासून ते प्रत्येक एका कॅपेसिटरवरील AEC-Q200 ग्रेडपर्यंत - उत्पादन केवळ "कार्यात्मक" आहे की खरोखर "विश्वसनीय" आहे हे प्रत्येक तपशील निर्धारित करते. ते शेतात तीन महिने टिकून राहते किंवा पाच वर्षे एकाच वाहनात जोडलेले राहते.
