डॅश कॅम पीसीबीए विकास कसा विकसित होत आहे: चिप निवडीपासून मोठ्या प्रमाणात उत्पादनापर्यंत

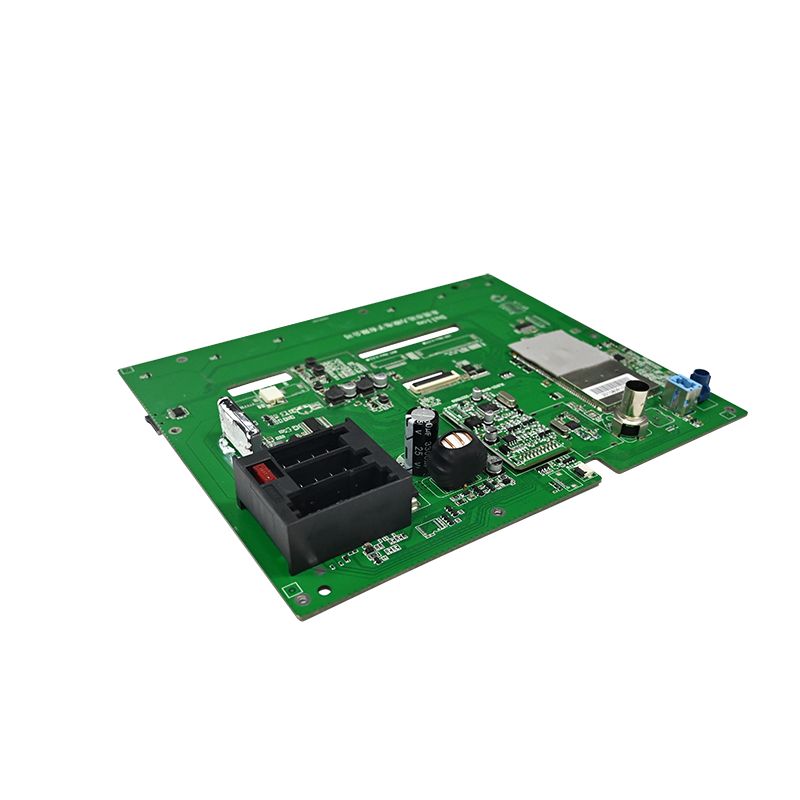

त्याच्या केंद्रस्थानी, डॅश कॅम त्याच्या लेन्स किंवा गृहनिर्माण द्वारे परिभाषित केला जातो, परंतु त्याच्याPCBA(मुद्रित सर्किट बोर्ड असेंब्ली). चिपसेट योग्य आणि बोर्ड स्थिर करा आणि तुम्ही आधीच अर्धी लढाई जिंकली आहे. वास्तविक-जगातील उद्योग अनुभवातून रेखाचित्र, येथे चिपसेट निवड, सर्किट डिझाइन, उत्पादन आणि चाचणी समाविष्ट करणारे एक सरळ मार्गदर्शक आहे.

1. चिपसेट निवड: प्रथम "मेंदू" निवडा, नंतर त्याच्याभोवती तयार करा

मुख्य प्रोसेसर PCBA चे हृदय आहे. एकदा हे ठरवल्यानंतर, उर्वरित सर्किट, खर्च आणि कार्यप्रदर्शन कमाल मर्यादा मोठ्या प्रमाणात सेट केली जाते. सध्या, मुख्य प्रवाहातील पर्यायांमध्ये प्रत्येकाची स्वतःची ताकद आहे:

• Ambarella: उत्कृष्ट प्रतिमा प्रक्रिया, उत्कृष्ट प्रतिमा गुणवत्ता आणि उच्च एन्कोडिंग कार्यक्षमतेसाठी ओळखले जाते. हाय-एंड 4K डॅश कॅमसाठी आदर्श, परंतु विकास जटिल आहे आणि BOM खर्च जास्त आहेत.

• नोवाटेक: व्हॉल्यूमच्या बाबतीत मार्केट लीडर. एंट्री-लेव्हलपासून ते हाय-एंड (4K, HDR ला समर्थन देणारे) पर्यायांसह, पैशासाठी उत्कृष्ट मूल्य ऑफर करते. बर्याचदा मोठ्या प्रमाणावर उत्पादित उत्पादनांसाठी शीर्ष निवड.

• इतर (हिसिलिकॉन, ऑलविनर इ.): विशिष्ट बाजारपेठांमध्ये किंवा किमती-संवेदनशील उत्पादनांमध्ये वापरले जाते.

फक्त ठराव बघू नका. तुमच्या वास्तविक गरजांचे मूल्यांकन करा: ते समोर-मागील दुहेरी रेकॉर्डिंगला समर्थन देते का? कमी प्रकाशाची कामगिरी कशी असते? तुम्हाला ADAS किंवा AI वैशिष्ट्यांची गरज आहे का? हे आवश्यक संगणकीय शक्ती आणि ISP (इमेज सिग्नल प्रोसेसर) क्षमता निर्धारित करतात.

एकदा मुख्य प्रोसेसर निवडल्यानंतर, या प्रमुख परिधींकडे लक्ष द्या:

• पॉवर मॅनेजमेंट: ऑटोमोटिव्ह पॉवर कुख्यातपणे गोंगाट करणारी आहे (क्षणिक स्पाइक्ससह 9V–16V). तुम्ही ओव्हर-व्होल्टेज, ओव्हर-करंट आणि रिव्हर्स-पोलॅरिटी संरक्षणासह वाइड-इनपुट व्होल्टेज DC-DC कनवर्टर वापरणे आवश्यक आहे. पार्किंग मोड आवश्यक असल्यास, कारची बॅटरी संपुष्टात येण्यापासून रोखण्यासाठी लो-व्होल्टेज डिटेक्शन/संरक्षण सर्किट जोडा.

• इमेज सेन्सर: Sony IMX मालिका (उदा. IMX335) ही एक सामान्य निवड आहे. MIPI CSI इंटरफेस मुख्य प्रोसेसरशी चांगले जुळत असल्याची खात्री करा.

• स्टोरेज: फर्मवेअर स्टोरेजसाठी eMMC आणि व्हिडिओ स्टोरेजसाठी TF कार्ड स्लॉट वापरा. कार्ड स्लॉटमध्ये ESD संरक्षण असणे आवश्यक आहे.

2. सर्किट डिझाइन आवश्यक गोष्टी: हस्तक्षेप विरोधी आणि थर्मल व्यवस्थापन ही प्रमुख आव्हाने आहेत

डॅश कॅम्स विंडशील्डवर बसतात, उन्हाळ्यात उन्हात बेकिंग करतात आणि हिवाळ्यात गोठवतात, हे सर्व सतत कंपन सहन करत असताना. हे PCBA कडून अत्यंत उच्च स्थिरता आणि विश्वासार्हतेची मागणी करते. डिझाइन स्टेजवर दोन गंभीर समस्यांकडे लक्ष देणे आवश्यक आहे:

२.१ थर्मल मॅनेजमेंट (उष्णता नष्ट होणे)

4K व्हिडीओ रेकॉर्डिंग दरम्यान, प्रोसेसर आणि सेन्सर सीलबंद एनक्लोजरमध्ये लक्षणीय उष्णता निर्माण करतात. खराब थर्मल व्यवस्थापन प्रणाली क्रॅश, प्रतिमा कलाकृती आणि प्रवेगक घटक वृद्धत्वाकडे नेतो. प्रभावी उपायांमध्ये हे समाविष्ट आहे:

मुख्य प्रोसेसरखाली मोठा तांबे ओततो, उष्णता पसरवण्यासाठी आतील आणि तळाशी असलेल्या तांब्याच्या थरांना दाट थर्मल वाया जोडतो.
उष्णतेचे स्रोत समान रीतीने वितरीत करण्यासाठी आणि स्थानिकीकृत हॉटस्पॉट टाळण्यासाठी धोरणात्मक घटक प्लेसमेंट.
निष्क्रिय कूलिंगसाठी मेटल हाउसिंग किंवा समर्पित हीट स्प्रेडरचा फायदा घेण्यासाठी PCBA डिझाइन करणे.

2.2 सिग्नल अखंडता आणि EMI/EMC

हाय-स्पीड सिग्नल (MIPI, DDR) आणि RF सिग्नल (वाय-फाय, GPS) एका छोट्या बोर्डवर गर्दी करतात. काळजीपूर्वक डिझाइन न करता, हस्तक्षेपामुळे प्रतिमेचा आवाज, फ्रेम थेंब किंवा सिग्नल नष्ट होतात.

प्रतिबाधा नियंत्रण: MIPI, USB आणि इतर हाय-स्पीड विभेदक जोड्यांसाठी 100Ω विभेदक प्रतिबाधा आणि इतर गंभीर ट्रेससाठी 50Ω सिंगल-एंडेड प्रतिबाधाची गणना करा आणि काटेकोरपणे नियंत्रित करा.
लांबी जुळणे: योग्य वेळेची खात्री करण्यासाठी भिन्न जोड्या आणि DDR डेटा गटांमध्ये काटेकोर लांबी जुळणे (±10 mils च्या आत) असणे आवश्यक आहे.
गार्ड ट्रेसिंग: क्रिटिकल सिग्नल्स (घड्याळ, I2C, ऑडिओ, व्हिडिओ) च्या बाजूने रूट ग्राउंड ट्रेस आणि अलगावसाठी स्टिचिंग वायस जोडा.
लेयर स्टॅकअप: ग्राउंड प्लेन आणि सॉलिड पॉवर प्लेनसह 4-लेयर किंवा 6-लेयर पीसीबी वापरा. विमाने शील्डिंग म्हणून वापरण्यासाठी आतील स्तरांवर हाय-स्पीड सिग्नल्सचा मार्ग करा.

याव्यतिरिक्त, ESD संरक्षणासाठी इनपुट कनेक्टरवर नेहमी टीव्हीएस डायोड ठेवा, फिल्टरिंगसाठी पॉवर इनपुटवर फेराइट मणी आणि कॅपेसिटर जोडा आणि ॲनालॉग आणि डिजिटल ग्राउंड प्लेनमध्ये सिंगल-पॉइंट सेपरेशन वापरा. ही सोपी पण अत्यंत प्रभावी तंत्रे आहेत.

3. उत्पादन आणि गुणवत्ता नियंत्रण: मोठ्या प्रमाणात उत्पादन करण्यापूर्वी द्वारपाल

चांगली रचना म्हणजे अर्धी कथा. विश्वासार्ह PCBA पाठवण्यासाठी, कसून उत्पादन आणि चाचणी प्रक्रिया गैर-निगोशिएबल आहेत.

• SMT असेंब्ली आणि AOI तपासणी: प्रतिष्ठित कारखाने सोल्डर पेस्टच्या गुणवत्तेची तपासणी करण्यासाठी 3D SPI, BGA आणि 0402 घटकांसाठी हाय-स्पीड पिक-अँड-प्लेस मशीन आणि सोल्डरिंग दोष (ब्रिजिंग, कोल्ड जॉइंट्स, गहाळ घटक) शोधण्यासाठी AOI (ऑटोमेटेड ऑप्टिकल तपासणी) वापरतात.

• FCT (फंक्शनल सर्किट टेस्ट): PCBA वर पॉवर करून आणि प्रत्येक फंक्शनची चाचणी करून वास्तविक डॅश कॅम ऑपरेशनचे अनुकरण करा: रेकॉर्डिंग, ऑडिओ, GPS सिग्नल संपादन, बटण प्रतिसाद आणि प्रदर्शन आउटपुट.

• बर्न-इन टेस्ट (एजिंग टेस्ट): उच्च-तापमान, उच्च-आर्द्रता चेंबरमध्ये PCBA सतत अनेक ते दहा तास चालवा. हे सुप्त दोष (जसे की अधूनमधून सोल्डर जॉइंट्स किंवा थर्मली अस्थिर घटक) उघड करते आणि दीर्घकालीन विश्वासार्हता सुनिश्चित करण्यासाठी एक महत्त्वपूर्ण पाऊल आहे.

एक विश्वासार्ह इमारतडॅश कॅम PCBAएक पद्धतशीर अभियांत्रिकी प्रयत्न आहे. ही एक संतुलित कृती आहे—कार्यप्रदर्शन, किंमत, भौतिक आकार, थर्मल डिसिपेशन आणि दीर्घकालीन विश्वासार्हता यांच्यातील गोड जागा शोधणे. या व्यावहारिक बाबींना आधीच संबोधित करून, तुम्ही अनेक सामान्य अडचणी टाळू शकता आणि यशस्वी उत्पादन लाँच करण्यासाठी तुमचा मार्ग सुव्यवस्थित करू शकता.
