रडार डिटेक्टर PCBA: डिझाईन आणि उत्पादन यांच्यातील अंतर कमी करणे - आमचे तज्ञ मार्गदर्शक

येथे Unixplore Electronics Co., Ltd., आम्ही आघाडीवर वर्षे घालवली आहेरडार डिटेक्टर PCBAउत्पादन ऑटोमोटिव्ह, सुरक्षा आणि औद्योगिक सेन्सिंग ऍप्लिकेशन्सवरील क्लायंटसह काम करताना, आम्ही एक आव्हान वारंवार पाहिले आहे अगदी अनुभवी अभियांत्रिकी संघांनाही: कार्यरत संदर्भ डिझाइन आणि उत्पादनासाठी तयार PCBA मधील निराशाजनक अंतर जे वास्तविक जगात सातत्याने कार्य करते.

तुम्ही बहुधा तिथे गेला आहात. प्रयोगशाळेत संदर्भ फलक सुंदरपणे चालतो. तुमचा सानुकूल पीसीबी? लहान शोध श्रेणी. जंगली युनिट-टू-युनिट भिन्नता. किंवा आणखी वाईट—ईएमसी प्रमाणन अयशस्वी जे तुम्हाला स्क्वेअर वनवर परत पाठवतात.

या समस्या दुर्दैवी नाहीत. उच्च-फ्रिक्वेंसी सर्किट्सची रचना आणि निर्मिती करण्यासाठी काय लागते ते कमी लेखण्याचे ते अंदाजे परिणाम आहेत. एक समर्पित रडार डिटेक्टर पीसीबीए निर्माता म्हणून आमच्या अनुभवातून आम्ही तुम्हाला खऱ्या आव्हानांमधून मार्गक्रमण करू आणि - सर्वात महत्त्वाचे म्हणजे - ते कसे सोडवायचे ते तुम्हाला टप्प्याटप्प्याने दाखवू.

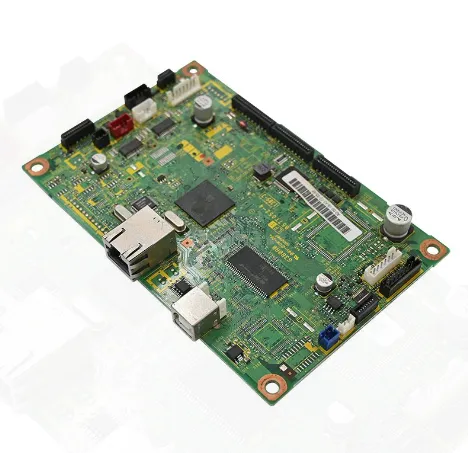

radar detector PCBA

मूळ कारणे: रडार पीसीबीए कमी कामगिरी का करतात

रडार पीसीबीए मायक्रोवेव्ह फ्रिक्वेन्सी - 24GHz, 60GHz किंवा 77GHz वर कार्य करते. या फ्रिक्वेन्सीवर, PCB सब्सट्रेट एक निष्क्रिय इंटरकनेक्ट बनणे थांबवते आणि RF सर्किटरीचा सक्रिय भाग बनते. ही मूलभूत शिफ्ट अयशस्वी मोड सादर करते जी कमी फ्रिक्वेन्सीवर अस्तित्वात नाही.

आम्ही वारंवार रुळावरून घसरलेले प्रकल्प पाहिले आहेत ते येथे आहे:

  • बॅच-टू-बॅच विसंगती: तंतोतंत समान डिझाइन फाइल्स वापरून, भिन्न उत्पादन रन 10-15% च्या ADC मोठेपणा भिन्नता निर्माण करू शकतात. आम्ही हे उत्पादन सहनशीलता-ट्रेस रुंदी, तांबे अंतर आणि डायलेक्ट्रिक स्थिरांक (Dk) चढउतारांमध्ये शोधले आहे—जे थेट RF ट्रेस प्रतिबाधा बदलतात. कडक प्रक्रिया नियंत्रणाशिवाय, तुमचे "एकसारखे" बोर्ड एकसारखे कार्य करणार नाहीत.

  • सानुकूल बोर्ड वि. संदर्भ डिझाइन: चिप समान आहे. कॉन्फिगरेशन समान आहे. तरीही तुमच्या बोर्डाचा शोध कोन मूल्यमापन मॉड्यूलच्या तुलनेत लक्षणीयरीत्या अरुंद आहे. आमच्या अनुभवात, हे सहसा रडार चिप (विशेषत: AIP—अँटेना-इन-पॅकेज—डिव्हाइसेस) आणि PCB ग्राउंड प्लेनमधील खराब RF अलगावकडे निर्देश करते. जमिनीचा थर किरणोत्सर्गाचा आकृतिबंध विकृत करून ऊर्जा परावर्तित करतो किंवा पुन्हा विकिरण करतो.

  • EMC/EMI प्रमाणन दुःस्वप्न: रडार उत्पादनांनी FCC, CE आणि इतर नियामक मानके उत्तीर्ण करणे आवश्यक आहे. EMC/EMI पहिल्या दिवसापासून डिझाईनमध्ये बेक केले नसल्यास, रेट्रोफिट फिक्स महाग असतात आणि अनेकदा अपुरे असतात. आम्ही काही पेक्षा जास्त प्रकल्पांची सुटका केली आहे जिथे शेवटच्या क्षणी "निश्चिती" ने गोष्टी खराब केल्या आहेत.

  • फील्ड अयशस्वी: सर्व लॅब चाचण्या उत्तीर्ण करणारे बोर्ड अद्याप फील्डमध्ये अयशस्वी होऊ शकतात. तापमानातील बदल, कंपन, वीज पुरवठा आवाज आणि आर्द्रता अशा कमकुवतपणा उघड करतात ज्या बेंच चाचणीने कधीही पकडल्या जात नाहीत. म्हणूनच पर्यावरणीय विश्वासार्हता सुरुवातीपासूनच तुमच्या डिझाइन आणि चाचणी धोरणाचा भाग असणे आवश्यक आहे.

विश्वसनीय रडार डिटेक्टर PCBA तयार करण्यासाठी आमचे चरण-दर-चरण मार्गदर्शक

वर्षानुवर्षे, आम्ही एक पद्धतशीर दृष्टीकोन विकसित केला आहे जो सातत्याने रडार PCBAs वितरित करतो जे डिझाइन केल्याप्रमाणे कार्य करतात - बॅच नंतर बॅच. हे आमचे प्लेबुक आहे.

पायरी 1: योग्य सब्सट्रेट निवडा - ते पर्यायी नाही

मिलिमीटर-वेव्ह फ्रिक्वेन्सीवर, सब्सट्रेटची निवड मेक-ऑर-ब्रेक असते. मानक FR-4? 100MHz साठी ते ठीक आहे. 24GHz आणि त्याहून अधिक वर, त्याची उच्च नुकसान स्पर्शिका (Df) आणि अस्थिर डायलेक्ट्रिक स्थिरांक (Dk) तुमची कार्यक्षमता खराब करेल.

आम्ही काय शोधतो:

  • Dk (डायलेक्ट्रिक कॉन्स्टंट) – प्रतिबाधा सुसंगतता निर्धारित करते. येथे भिन्नता म्हणजे कार्यक्षमतेतील फरक.

  • Df (डिसिपेशन फॅक्टर) – उच्च Df बरोबर जास्त इन्सर्शन लॉस. उच्च फ्रिक्वेन्सीवर, अगदी लहान फरक देखील महत्त्वाचे असतात.

  • आमच्या सामग्री शिफारसी:
  • Rogers 4350B (Dk 3.5, Df 0.0037) – 24GHz आणि 77GHz डिझाईन्ससाठी आमची गो-टू. RF कार्यप्रदर्शन आणि खर्च-प्रभावीपणाचा उत्कृष्ट समतोल.

  • Rogers 4003C (Dk 3.4, Df 0.0027) – कमी नुकसान, उत्कृष्ट बॅच-टू-बॅच स्थिरता. जेव्हा सुसंगतता ही तुमची सर्वोच्च प्राथमिकता असते तेव्हा आदर्श.

  • Rogers RO3003 (Dk 3.0, Df 0.0013) – सर्वात जास्त मागणी असलेल्या मिलीमीटर-वेव्ह फ्रंट-एंड्ससाठी अल्ट्रा-कमी नुकसान.

खर्चाबाबत जागरूक दृष्टीकोन: अर्थसंकल्पातील मर्यादा असलेल्या प्रकल्पांसाठी, आम्ही सहसा हायब्रीड स्टॅक-अपची शिफारस करतो — उच्च-फ्रिक्वेंसी सामग्री (रॉजर्स सारखी) फक्त RF-महत्वपूर्ण स्तरांमध्ये, इतरत्र FR-4 वापरून. हे कार्य करते, परंतु फॅब्रिकेशन प्रक्रियेचे काळजीपूर्वक मूल्यांकन करणे आवश्यक आहे.

आमच्या फॅक्टरी फ्लोअरकडून प्रो टीप: आम्ही या उच्च-फ्रिक्वेंसी सामग्रीचा नियमित स्टॉक राखतो. हे फक्त सोयीसाठी नाही-हे लीड टाईम कमी करते आणि एका ऑर्डरमधून दुसऱ्या ऑर्डरपर्यंत सामग्रीची परिवर्तनशीलता काढून टाकते.

पायरी 2: लेआउट मास्टर करा - RF एक शिस्त आहे, रहस्य नाही

आरएफ लेआउट अनेकदा काळ्या जादूसारखे वाटते. पण शिस्त आणि अनुभवाने ते भविष्य सांगणारे विज्ञान बनते. आम्ही कधीही न मोडणारे नियम येथे आहेत:

  • कठोर प्रतिबाधा नियंत्रण: RF ट्रेस 50Ω सिंगल-एंडेड (100Ω भिन्नता) पर्यंत नियंत्रित करणे आवश्यक आहे. आम्ही ±8% सहिष्णुता लक्ष्य करतो—उद्योग-मानक ±10% पेक्षा घट्ट. यासाठी तुमच्या PCB फॅब्रिकेटर आणि गंभीरपणे, प्रत्येक बॅचसाठी प्रतिबाधा चाचणी अहवालांसह जवळचे सहकार्य आवश्यक आहे.

  • डिकपलिंग कॅपेसिटर शक्य तितक्या जवळ जातात: रडार चिप्स एलडीओ वापरतात ज्यांना नुकसान भरपाईसाठी बाह्य कॅपेसिटर आवश्यक असतात. या कॅप्स BGA बॉल्सच्या पुढे ठेवा. काही मिलिमीटर अतिरिक्त ट्रेस लांबी देखील परजीवी इंडक्टन्स जोडते ज्यामुळे वीज वितरण नेटवर्क अस्थिर होते. आळशी कॅप प्लेसमेंटमुळे आम्ही मोजू शकण्यापेक्षा जास्त "गूढ" अपयश डीबग केले आहेत.

  • ग्राउंड प्लेन कधीही विभाजित करू नका: ग्राउंड प्लेन आरएफ विभागांच्या खाली सतत आणि अखंड असणे आवश्यक आहे. स्प्लिट ग्राउंड प्लेन एक लांब, प्रेरक परतीचा मार्ग बनवते — आणि वाईट म्हणजे, आवाज पसरवणाऱ्या अँटेनासारखे कार्य करते. तुम्हाला ग्राउंड प्लेन ओलांडून सिग्नल रूट करायचे असल्यास, दोनदा विचार करा. सहसा, आपण करू नये.

  • पॉवर ट्रेसेसने वर्तमान सुरक्षितपणे वाहून नेले पाहिजे: हे मूलभूत वाटते, परंतु आम्ही नियमितपणे डिझाइन पाहतो जेथे 1A पॉवर ट्रेस खूप अरुंद असतात. आमचा नियम: 1A करंटसाठी किमान 16mil (0.4mm) रुंदी वापरा. कोणतीही पातळ वस्तू व्होल्टेज ड्रॉप आणि थर्मल समस्यांचा परिचय देते.

  • एआयपी अँटेना अलगाव: जर तुमची रडार चिप अँटेना-इन-पॅकेज (एआयपी) डिझाइन वापरत असेल, तर अँटेना आणि पीसीबी ग्राउंड प्लेनमधील क्लिअरन्सकडे विशेष लक्ष द्या. पहिल्या ग्राउंड लेयरपर्यंत उंची वाढवणे—किंवा परजीवी संरचना जोडणे—तुमच्या रेडिएशन पॅटर्नला विकृत करणारे ग्राउंड-प्लेन रिफ्लेक्शन्स नाटकीयरित्या कमी करू शकतात.

पायरी 3: शिस्तीसह उत्पादन - सुसंगतता सर्वकाही आहे

जर तुम्ही ते विश्वसनीयरित्या तयार करू शकत नसाल तर एक चमकदार डिझाइन निरुपयोगी आहे. येथेच अनेक प्रकल्प अडखळतात आणि प्रगत उत्पादन क्षमतांमधील आमची गुंतवणूक चुकते.

आमचे उत्पादन मानक:

  • प्रगत SMT/DIP क्षमता: आम्ही 0201 पॅसिव्ह आणि 0.4mm-पिच BGA/QFN पॅकेजेस हाताळण्यासाठी सज्ज आहोत. तुमचा फॅब्रिकेटर हे करू शकत नसल्यास, दूर जा.

  • IPC अनुपालन: आम्ही नॉन-निगोशिएबल बेसलाइन म्हणून IPC-6012 (कठोर PCB पात्रता) आणि IPC-A-610 (इलेक्ट्रॉनिक असेंब्लीची स्वीकार्यता) फॉलो करतो.

  • 100% RF फंक्शनल टेस्टिंग (FCT): हे गंभीर आहे. AOI आणि ICT सोल्डर आणि कनेक्टिव्हिटी समस्या पकडतात, परंतु ते RF कार्यप्रदर्शन मोजत नाहीत. आम्ही ओळख श्रेणी, संवेदनशीलता आणि सिग्नल शक्तीसाठी प्रत्येक बोर्डची चाचणी करतो. अशा प्रकारे आम्ही बोर्ड पाठवण्यापूर्वी बॅच-टू-बॅच फरक पकडतो-आणि काढून टाकतो.

बॅटरीवर चालणाऱ्या डिझाईन्ससाठी उर्जा व्यवस्थापन: स्मार्ट लॉक, सेन्सर्स आणि IoT रडार डिटेक्टरसाठी, स्लीप-मोड पॉवर वापर हे एक महत्त्वाचे रणांगण आहे. आमची डिझाईन्स मायक्रोएम्प-लेव्हल स्लीप करंट्स प्राप्त करण्यासाठी अल्ट्रा-लो शांत करंट आणि काळजीपूर्वक ऑप्टिमाइझ केलेल्या पॉवर टोपोलॉजीसह PMIC चा फायदा घेतात.

पायरी 4: इतरांच्या चुकांमधून शिका – आणि आमचा अनुभव

प्रत्येक चूक तुम्हाला स्वतः करायची गरज नाही. हजारो रडार प्रकल्पांमधून आम्ही काय शिकलो ते येथे आहे:

  • संदर्भ डिझाइनसह प्रारंभ करा—परंतु ते का कार्य करते ते समजून घ्या: TI, Infineon, NXP आणि इतरांकडील संदर्भ डिझाइन एका कारणासाठी अस्तित्वात आहेत. ते सिद्ध झाले आहेत. आम्ही त्यांना आमचा प्रारंभ बिंदू मानतो, सूचना नाही. जेव्हा आम्ही बदल प्रस्तावित करतो-मग एक आयसोलेटर जोडणे किंवा कॅपेसिटर मूल्य बदलणे-आम्ही सिम्युलेशन आणि प्रोटोटाइप चाचणीसह प्रत्येक बदल सत्यापित करतो.

  • "लहान" बदलांकडे लक्ष द्या: आम्ही एकदा एक डिझाइन पाहिले जेथे SPI लाईनवर 12pF डिकपलिंग कॅपेसिटर जोडल्याने ADC मोठेपणा विसंगती निर्माण झाली. मूळ कारण? ग्राउंड बाऊन्स आणि कॅप प्लेसमेंट, स्वतः कॅपेसिटर नाही. धडा: जोपर्यंत सिद्ध होत नाही तोपर्यंत प्रत्येक बदल महत्त्वाचा मानावा.

  • जेव्हा शंका असेल तेव्हा, मॉड्यूलसह ​​प्रारंभ करा: जर तुमची टीम RF डिझाइनसाठी नवीन असेल, तर स्थापित रडार मॉड्यूलसह ​​प्रारंभ करण्याचा विचार करा (जसे की ICL1112 किंवा तत्सम 24GHz डिझाइनवर आधारित). या मॉड्यूल्सने आधीच अँटेना, आरएफ फ्रंट-एंड आणि बेसबँड आव्हाने सोडवली आहेत. तुम्ही त्यांना तुमच्या सिस्टममध्ये कमी जोखमीसह समाकलित करू शकता.
