मास्टरिंग गेम कन्सोल PCBA: एक संपूर्ण अभियांत्रिकी वॉकथ्रू

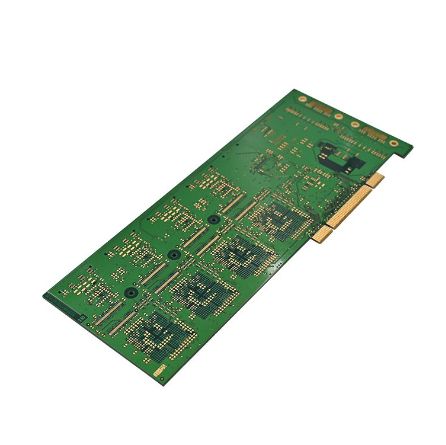

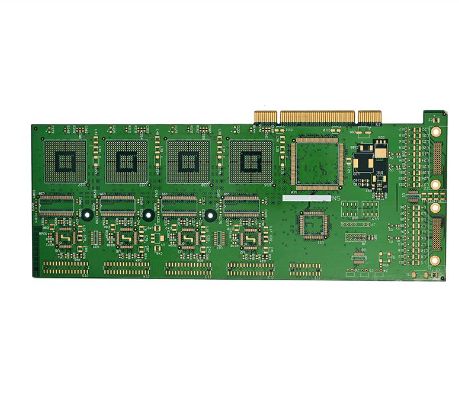

गेम कन्सोलचे पीसीबीए (प्रिंटेड सर्किट बोर्ड असेंब्ली) हे त्याचे "हृदय" असते - त्यात प्रोसेसर, मेमरी, डिस्प्ले ड्रायव्हर्स आणि सर्व परिधीय इंटरफेस असतात. तुम्ही रेट्रो हँडहेल्ड किंवा आधुनिक पोर्टेबल गेमिंग डिव्हाइस तयार करत असलात तरीही, हे मार्गदर्शक तुम्हाला संपूर्ण प्रक्रियेत घेऊन जाते.

प्रथम नियोजन: तुमचा गेम कन्सोल परिभाषित करा

सोल्डरिंग लोह उचलण्याआधी नियोजनात वेळ गुंतवला तर तुम्हाला रस्त्यावरील अनेक डोकेदुखीपासून वाचवले जाईल.

1. तुमची ध्येये आणि मुख्य तपशील परिभाषित करा

तुम्हाला कोणत्या प्रकारचे गेम कन्सोल तयार करायचे आहे याचा स्पष्टपणे विचार करा:

• रेट्रो शैली: 8-बिट किंवा 16-बिट इम्युलेटेड गेम चालवते, कमी कामगिरीची आवश्यकता, नवशिक्यांसाठी उत्तम. 16MHz ATmega32u4 वापरून 128×64 OLED स्क्रीन चालवणारे Arduboy-सुसंगत उपकरण हे एक सामान्य उदाहरण आहे.

• आधुनिक शैली: Linux चालवते, PSP किंवा उच्च-स्तरीय प्रणालींचे अनुकरण करते. यासाठी अधिक शक्तिशाली कोर आवश्यक आहे - उदा., 7-इंच IPS डिस्प्लेसह रास्पबेरी Pi 3B+, तसेच समर्पित पॉवर व्यवस्थापन आणि विस्तार बटण बोर्ड.

2. मुख्य घटक निवडा

येथे साहित्याचे ठराविक बिल आहेगेम कन्सोल PCBA:

प्रो टीप: सर्व घटकांमध्ये नेहमी व्होल्टेज आणि लॉजिक लेव्हल्स (3.3V विरुद्ध. 5V) तपासा जेणेकरून ते योग्यरित्या संवाद साधू शकतील याची खात्री करा.

सर्किट डिझाइन आणि प्रोटोटाइपिंग

एकदा नियोजन पूर्ण झाल्यावर, तुम्ही PCBA विकासाच्या केंद्रस्थानी जाल - डिझाइन आणि उत्पादन.

1. योजनाबद्ध आणि पीसीबी लेआउट

खालील गोष्टी पूर्ण करण्यासाठी EDA टूल (KiCad, Altium Designer, EAGLE) वापरा:

• योजनाबद्ध काढा: प्रोसेसर, डिस्प्ले, बटणे, स्टोरेज आणि पॉवर मॅनेजमेंट IC पिन योग्यरित्या कनेक्ट करा.

• PCB लेआउट: हाय-स्पीड सिग्नल पथ लहान करण्यासाठी मुख्य प्रोसेसर डिस्प्ले कनेक्टरच्या जवळ ठेवा. पॉवर आणि ग्राउंड ट्रेस रुंद करा आणि इलेक्ट्रोमॅग्नेटिक इंटरफेरन्स (EMI) कमी करण्यासाठी सॉलिड ग्राउंड प्लेन वापरा.

• DRC चालवा: ट्रेस रुंदी आणि मंजुरी तुमच्या फॅब्रिकेटरच्या क्षमतांची पूर्तता करतात याची खात्री करण्यासाठी डिझाइन नियम तपासा चालवा.

2. प्रोटोटाइपिंग आणि BOM तयारी

Gerber फाइल्स निर्यात करा आणि प्रोटोटाइपिंगसाठी PCB फॅबमध्ये पाठवा. दरम्यान, घटक सोर्सिंग सुरू करा. लक्षात ठेवा की विशेष ICs आणि कनेक्टरमध्ये 12-24 आठवड्यांचा लीड टाइम असू शकतो, त्यामुळे आगाऊ योजना करा.

 पीसीबीए असेंब्ली - सोल्डरिंग आणि माउंटिंग

एकदा तुम्ही बेअर पीसीबी प्राप्त केल्यानंतर, सोल्डर आणि एकत्र करण्याची वेळ आली आहे. तुमच्या कौशल्याच्या पातळीवर बसणारी पद्धत निवडा.

1. एसएमटी घटक सोल्डरिंग (सरफेस-माउंट)

प्रतिरोधक आणि कॅपेसिटर सारख्या लहान SMD भागांसाठी, व्यावसायिक प्रक्रिया पिक-अँड-प्लेस + रिफ्लो सोल्डरिंग वापरते. DIY परिस्थितीत, तुम्ही हे करू शकता:

• हँड-सोल्डर: भाग ठेवण्यासाठी चिमटा वापरा, पॅड गरम करा आणि तुमच्या लोखंडी टोकाने पिन करा आणि सोल्डर वायरमध्ये फीड करा.

• रिफ्लो: पॅडवर सोल्डर पेस्ट लावा, घटक ठेवा आणि पेस्ट वितळत नाही तोपर्यंत PCB गरम करा (~190°C).

2. THT घटक सोल्डरिंग (थ्रू-होल)

बटणे, बॅटरी होल्डर, पिन हेडर आणि तत्सम भाग वरच्या बाजूने घातले जातात आणि खालच्या बाजूने सोल्डर केले जातात.

सोल्डरिंग टिप्स:

• सोल्डर लहान घटक प्रथम (प्रतिरोधक, कॅपेसिटर), नंतर उंच घटक (हेडर, सॉकेट्स).

• लोखंडाचे तापमान ~300°C वर सेट करा आणि भाग किंवा पॅडला इजा होऊ नये म्हणून प्रत्येक सांधे 5 सेकंदांपेक्षा कमी गरम ठेवा.

• LEDs, इलेक्ट्रोलाइटिक कॅपेसिटर आणि बॅटरी लीड्स (लाल = सकारात्मक, काळा = नकारात्मक) साठी ध्रुवीयतेकडे लक्ष द्या.

फर्मवेअर आणि सॉफ्टवेअर

हार्डवेअर एकत्र केल्यावर, तुमचे कन्सोल फक्त एक "बॉडी" आहे – त्याला जिवंत होण्यासाठी फर्मवेअर आवश्यक आहे.

1. विकास वातावरण सेट करा: तुमच्या निवडलेल्या प्रोसेसरसाठी Arduino IDE, Raspberry Pi OS किंवा समतुल्य टूलचेन स्थापित करा. Arduino Pro मायक्रो-आधारित प्रकल्पासाठी, Arduboy2 लायब्ररी स्थापित करा.

2. फर्मवेअर लिहा/फ्लॅश करा: फर्मवेअर हार्डवेअर आरंभिकरण हाताळते, बटण इनपुट वाचते, डिस्प्ले चालवते आणि गेम लॉजिक चालवते. गेम कसे पोर्ट करायचे हे शिकण्यासाठी नवशिक्यांनी मुक्त-स्रोत प्रकल्प (जसे की Arduboy गेम लायब्ररी) पासून सुरुवात करावी.

3. गेम लोड करा: मायक्रोएसडी समर्थनासह कन्सोलसाठी, कार्डवर गेम रॉम फाइल्स ठेवा; फर्मवेअर त्यांना तेथून वाचतो आणि कार्यान्वित करतो.

चाचणी आणि पडताळणी

ही गुणवत्तेची खात्री देणारी पायरी आहे – ती कधीही वगळू नका.

1. प्री-पॉवर तपासणी: पॉवर आणि ग्राउंड दरम्यान शॉर्ट्स तपासण्यासाठी मल्टीमीटर वापरा. सर्व भागांची ध्रुवीयता आणि अभिमुखता दोनदा तपासा.

2. पॉवर-ऑन चाचणी: प्रथम, मुख्य IC घातल्याशिवाय पॉवर अप करा, प्रत्येक पॉवर रेल (उदा. 3.3V, 5V) योग्यरित्या आउटपुट देत असल्याचे सत्यापित करा. नंतर प्रोसेसर स्थापित करा आणि मूलभूत कार्यक्षमतेची चाचणी घ्या.

3. कार्यात्मक चाचणी: चाचणी बटण इनपुट, डिस्प्ले आउटपुट, ऑडिओ आणि एक एक करून चार्जिंग. प्रत्येक ओळ कार्य करते याची पडताळणी करण्यासाठी प्रत्येक फंक्शनमधून लूप होणारा चाचणी कोड वापरा.

4. गेमप्ले चाचणी: 15-30 मिनिटे खेळ सतत चालवा. स्क्रीन स्थिरता, बटण प्रतिसाद आणि एकूण तापमान वाढीचे निरीक्षण करा.

प्रगत टिपा आणि सामान्य तोटे

• थर्मल डिझाइन: उच्च-कार्यक्षमता कोर (उदा., रास्पबेरी पाई) लक्षणीय उष्णता निर्माण करतात - PCB लेआउट आणि एन्क्लोजर डिझाइन दोन्हीमध्ये हीटसिंक किंवा वेंटिलेशन होलसाठी खाते.

• EMI (इलेक्ट्रोमॅग्नेटिक इंटरफेरन्स): हाय-स्पीड डिजिटल सिग्नल्ससाठी, विभेदक जोड्या वापरा आणि आवाज कमी करण्यासाठी त्यांना जमिनीच्या ट्रेसने वेढून घ्या.

• DFM (डिझाइन फॉर मॅन्युफॅक्चरिबिलिटी): जर तुम्ही छोट्या-बॅचच्या उत्पादनाची योजना आखत असाल तर, तुमचा लेआउट त्यांच्या उत्पादन क्षमतेशी जुळतो याची खात्री करण्यासाठी डिझाइन टप्प्यात लवकर तुमच्या PCBA फॅबचा सल्ला घ्या.
