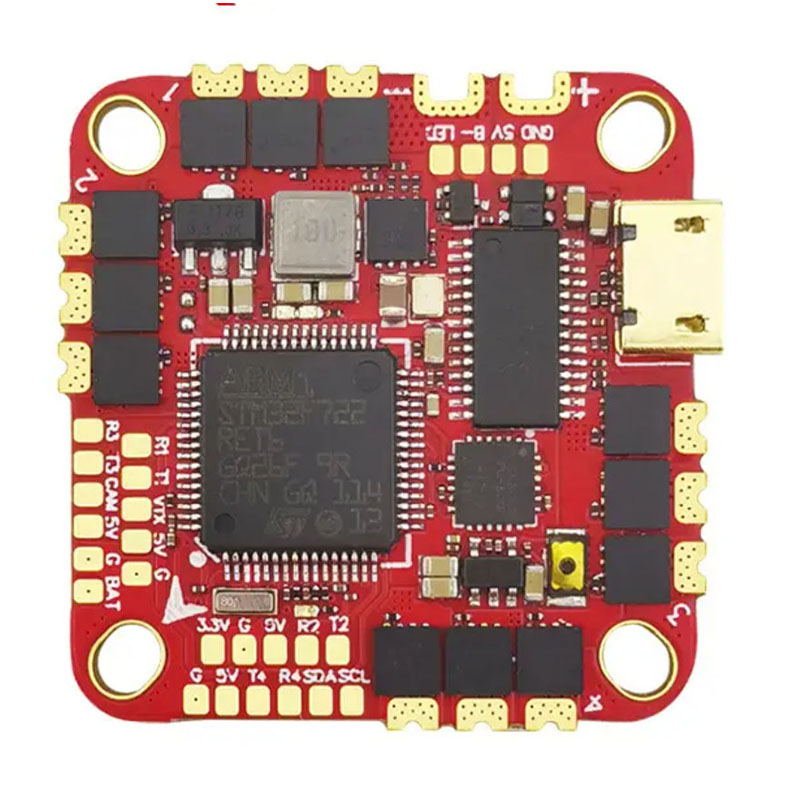

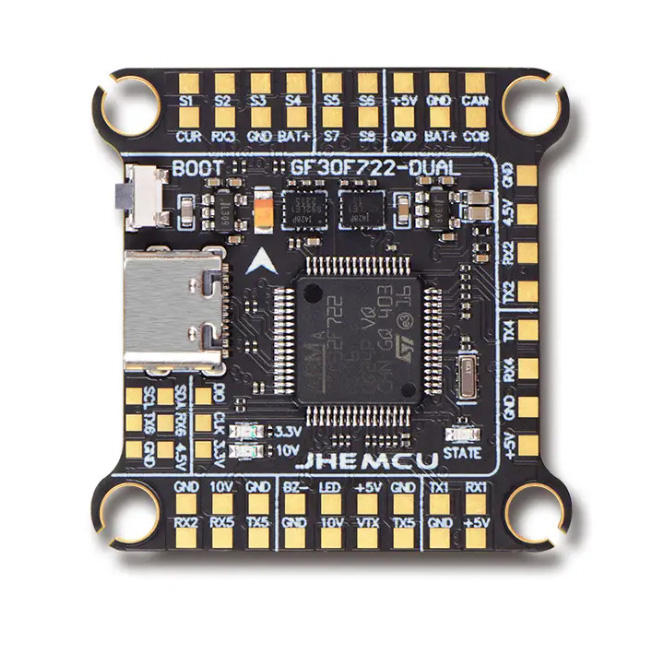

BMS PCBA

EV, एनर्जी स्टोरेज आणि ई-मोबिलिटी क्षेत्रातील 20 वर्षांच्या अयशस्वी विश्लेषणासह, मी 6 महिन्यांच्या धोक्यापासून 10-वर्षांचा BMS वेगळे काय करते हे नक्की दस्तऐवजीकरण केले आहे. हे मार्गदर्शक वास्तविक फील्ड रिटर्नवर आधारित अभियांत्रिकी तपशील, मांडणी नियम आणि सत्यापन पद्धती प्रदान करते.

बीएमएस पीसीबीएने काय करावे

A BMS PCBA लिथियम पेशींचे निरीक्षण करते, संरक्षण करते आणि संतुलित करते. चार कार्ये नॉन-निगोशिएबल आहेत:
ओव्हर-व्होल्टेज संरक्षण (OVP): 4.25V प्रति सेल (Li-ion) वर कट ऑफ चार्ज.
अंडर-व्होल्टेज संरक्षण (UVP): प्रति सेल 2.5V ते 3.0V पर्यंत डिस्चार्ज कट करा.
ओव्हर-करंट प्रोटेक्शन (OCP): शॉर्ट सर्किटसाठी जलद ट्रिप (µs श्रेणी).
सेल बॅलन्सिंग: सिरीज सेलमध्ये निष्क्रिय किंवा सक्रिय समानीकरण.
यापैकी कोणतेही गहाळ झाल्यास असेंब्ली दायित्वात बदलते.

कोर तांत्रिक पॅरामीटर्स

खालील मूल्ये सुरक्षित ऑपरेशनसाठी उद्योग किमान दर्शवतात. ऑटोमोटिव्ह किंवा स्थिर स्टोरेजसाठी नेहमी यापेक्षा जास्त करा.

व्होल्टेज आणि वर्तमान रेटिंग

प्रोटेक्शन ट्रिप पॉइंट्स (ली-आयनसाठी प्रति सेल)

शांत करंट (स्लीप मोड)

विश्वसनीयतेसाठी PCBA लेआउट नियम

बहुतेक BMS अपयश PCB वर उद्भवतात, IC मध्ये नाही. या 12 नियमांचे पालन करा.

सेल व्होल्टेजसाठी केल्विन सेन्स ट्रेस

उच्च-वर्तमान मार्गांमधून सेल सेन्स ट्रेस कधीही रूट करू नका.
प्रत्येक सेल टॅपला कनेक्टरपासून थेट AFE (Analog Front End) पिनवर समर्पित ट्रेस (0.2mm ते 0.3mm) आवश्यक आहे.
ब्रँचिंग नाही: सेल दरम्यान सेन्स ट्रेस शेअर करू नका.

उच्च-वर्तमान मार्ग डिझाइन

तांबे वजन: 20A ते 50A साठी किमान 2 औंस. 50A ते 100A साठी 4 औंस.
समांतर स्तर: 60A वरील प्रवाहांसाठी समांतर अनेक स्तर वापरा.
सोल्डर मास्क उघडणे: तांबे उघडा आणि क्रॉस-सेक्शन वाढवण्यासाठी अतिरिक्त सोल्डर जोडा. हे 30% ते 40% प्रतिकार कमी करते.

सेन्स रेझिस्टर प्लेसमेंट

फोर-वायर (केल्विन) कनेक्शन: सेन्स रेझिस्टरमध्ये त्याच्या पॅडमधून समर्पित व्होल्टेज सेन्सिंग ट्रेस असणे आवश्यक आहे.
प्लेसमेंट: AFE डिफरेंशियल इनपुट पिनच्या 10 मिमीच्या आत.
ट्रेस जुळणी: वर्तमान मोजमाप अचूकतेसाठी सेन्स ट्रेस समान लांबी आणि समांतर असणे आवश्यक आहे.

FETs साठी थर्मल व्यवस्थापन

कॉपर एरिया: प्रत्येक MOSFET ड्रेन पॅडसाठी 300mm² ते 500mm² कॉपर प्लेन आवश्यक आहे.
थर्मल व्हियास: प्रत्येक FET थर्मल पॅड अंतर्गत 9 ते 12 व्हियास (0.3 मिमी व्यास).
फिलिंगद्वारे: सोल्डरिंगच्या विश्वासार्हतेसाठी भरलेले आणि कॅप केलेले विया अनिवार्य आहेत.

व्होल्टेज अलगाव साठी घटक अंतर

ग्राउंड प्लेन स्प्लिटिंग

हाय-करंट ग्राउंड (पॉवर पाथ): जाड ट्रेस, स्प्लिट नाहीत.
लो-करंट ॲनालॉग ग्राउंड (AFE, अर्थ): बॅटरी नकारात्मक टर्मिनलशी तारा कनेक्ट करा.
कनेक्शन बिंदू: सेन्स रेझिस्टर जवळ एकाच बिंदूवर ॲनालॉग आणि पॉवर ग्राउंडमध्ये सामील व्हा.

घटक निवड चेकलिस्ट

विश्वसनीय BMS PCBA सामग्रीच्या योग्य बिलाने सुरू होते.

ॲनालॉग फ्रंट एंड (AFE)

शिफारस केलेले AFE कुटुंबे: Texas Instruments BQ769x2 (16S पर्यंत), Analog Devices LTC681x (उच्च व्होल्टेज), NXP MC33771C (ऑटोमोटिव्ह).

पॉवर MOSFETs

व्होल्टेज रेटिंग: किमान 1.5x कमाल पॅक व्होल्टेज. 16S Li-ion (67V कमाल) साठी, 100V FETs वापरा.
वर्तमान रेटिंग: 100°C जंक्शन तापमानात 2x सतत डिस्चार्ज करंट.
समांतर FETs: 100A+ साठी, 4 ते 8 FETs समांतर वापरा. एकाचवेळी स्विचिंग सुनिश्चित करण्यासाठी गेट ट्रेस समान लांबीचे असणे आवश्यक आहे.

करंट सेन्स रेझिस्टर

विश्वासार्हतेसाठी निष्क्रिय घटक

कॅपेसिटर: फक्त X7R किंवा X5R डायलेक्ट्रिक. AFE पिन जवळ Y5V किंवा Z5U कधीही वापरू नका.
सेन्स इनपुटसाठी रेझिस्टर्स: प्रत्येक सेल सेन्स लाइनवर 1kΩ ते 10kΩ सीरीज रेझिस्टर. फॉल्ट इव्हेंट दरम्यान वर्तमान मर्यादा.
TVS डायोड: प्रत्येक सेल इनपुटमध्ये द्वि-दिशात्मक 5V ते 6V. ESD आणि वायर हार्नेस स्पाइकपासून AFE चे संरक्षण करते.

उत्पादन आणि तपासणी आवश्यकता

या पायऱ्यांकडे दुर्लक्ष केल्यास उत्तम प्रकारे डिझाइन केलेले BMS PCBA असेंब्लीमध्ये अपयशी ठरते.

BMS PCBA FAQ

खाली अभियंते आणि बॅटरी पॅक असेंबलरचे तीन तांत्रिक प्रश्न आहेत.

Q1: सामान्य मोटर स्टार्ट-अप दरम्यान माझे BMS PCBA खोटे ओव्हर-करंट संरक्षण का चालू ठेवते?
उ: तुम्हाला खूप वेगवान OCP फिल्टरसह एकत्रित वर्तमान समस्या आहे. येथे अभियांत्रिकी निराकरण आहे:
बहुतेक BMS AFE मध्ये कॉन्फिगर करण्यायोग्य ओव्हर-करंट संरक्षण विलंब असतो (सामान्यत: 100µs ते 1ms). मोटर स्टार्ट-अप (विशेषतः ब्रशलेस डीसी मोटर्स) 1ms ते 5ms साठी 5x ते 8x रेटेड करंट काढते.
पायरी 1 - वास्तविक प्रवेश मोजा: सेन्स रेझिस्टरवर वर्तमान तपासणीसह ऑसिलोस्कोप वापरा. सर्वात वाईट-केस स्टार्ट-अप (कोल्ड मोटर, कमी बॅटरी) दरम्यान पीक वर्तमान आणि कालावधी रेकॉर्ड करा.
पायरी 2 - AFE नोंदणी समायोजित करा: अति-वर्तमान विलंब 2ms ते 5ms पर्यंत वाढवा. शॉर्ट-सर्किट विलंब 100µs वर ठेवा (हे मृत शॉर्ट्सपासून संरक्षण करते).
पायरी 3 - हार्डवेअर फिल्टर ट्यूनिंग: AFE करंट सेन्स पिन दरम्यान 100nF कॅपेसिटर जोडा. हे 10µs ते 20µs RC फिल्टर तयार करते जे अगदी लहान स्पाइक्सकडे दुर्लक्ष करते.
पायरी 4 - तरीही ट्रिप होत असल्यास: तुमचा सेन्स रेझिस्टर खूप मोठा आहे. 2mΩ रेझिस्टर 100A वर 200mV निर्माण करतो. ओव्हर-करंट कंपेरेटर ट्रिपच्या आधी हेडरूम वाढवण्यासाठी 1mΩ किंवा 0.5mΩ वर स्विच करा.
चेतावणी: OCP अक्षम करू नका. खोट्या सहली त्रासदायक असतात. आग कायम आहे.

Q2: 200Ah सेलसह 16S LiFePO4 पॅक संतुलित करणारा BMS PCBA मी कसा डिझाइन करू?
A: स्टँडर्ड इंटिग्रेटेड बॅलन्सिंग FETs (50mA ते 100mA) 200Ah सेल संतुलित करण्यासाठी 80 ते 160 तास लागतील. ते निरुपयोगी आहे. तुम्हाला बाह्य निष्क्रिय संतुलन किंवा सक्रिय संतुलन आवश्यक आहे.
पर्याय A - बाह्य निष्क्रिय संतुलन (किंमत प्रभावी):
बाह्य समतोल FETs नियंत्रित करणारे AFE वापरा (उदा. बाह्य N-चॅनेल FETs सह BQ76952).
प्रति सेल घटक निवड:
बॅलन्सिंग रेझिस्टर: 10Ω ते 22Ω, 5W ते 10W (मेटल ऑक्साइड किंवा वायरवाउंड).
बॅलन्सिंग FET: 60V, 5A, Rds(चालू) < 50mΩ.
समतोल प्रवाह: 200mA ते 500mA. (3.3V सेल = 330mA वर 10Ω रेझिस्टर वापरणे.)
पीसीबी थर्मल आवश्यकता: प्रत्येक रेझिस्टर 1W ते 1.5W पर्यंत विसर्जित करतो. प्रति रेझिस्टरसाठी 500mm² तांबे क्षेत्र आवश्यक आहे.
पर्याय बी - सक्रिय संतुलन (उच्च कार्यप्रदर्शन):
सक्रिय बॅलन्सर IC वापरा (उदा., Analog Devices LTC3300 किंवा Texas Instruments BQ79616).
टोपोलॉजी: कॅपेसिटिव्ह किंवा ट्रान्सफॉर्मर आधारित.
समतोल प्रवाह: 1A ते 5A प्रति सेल.
कार्यक्षमता: 85% ते 92%.
पीसीबी जटिलता: 6 ते 8 स्तर आवश्यक आहेत, पेशी दरम्यान काळजीपूर्वक अलगाव.
200Ah सेलसाठी शिफारस: 300mA ते 500mA वर बाह्य निष्क्रिय संतुलन वापरा. बॅलन्सिंग रेझिस्टर ॲरेवर हीटसिंक जोडा. जर सायकलचे आयुष्य गंभीर असेल आणि बजेट 2x जास्त PCBA खर्चास अनुमती देत ​​असेल तरच सक्रिय संतुलन.

Q3: मी उत्पादनासाठी मान्यता देण्यापूर्वी BMS PCBA ने कोणत्या चाचण्या पास केल्या पाहिजेत?
A: पाच चाचण्या आवश्यक आहेत. कोणतीही वगळू नका.
