लहान उत्तर: हे तुमच्या अर्जावर अवलंबून आहे

पॉवर इलेक्ट्रॉनिक्समधील 20 वर्षांच्या अनुभवासह आणि औद्योगिक ड्राइव्ह, EV नियंत्रक आणि सर्वो सिस्टीममधील अपयश विश्लेषणासह, मी सोल्डरिंग निर्णय कसे घेतात किंवा मोटर नियंत्रणाची विश्वासार्हता खंडित करतात याचे दस्तऐवजीकरण केले आहे. हे मार्गदर्शक अभियांत्रिकी डेटा, तुलनात्मक तक्ते आणि फील्ड-चाचणी शिफारसी प्रदान करते.

बहुतेक व्यावसायिक मोटार नियंत्रण उत्पादने नियमन केलेल्या बाजारपेठांमध्ये (EU, चीन, कोरिया) पाठवण्याकरिता लीड-फ्री सोल्डरिंग अनिवार्य आहे. तथापि, ऑटोमोटिव्ह अंडर-हूड ऍप्लिकेशन्स, एरोस्पेस आणि विशिष्ट औद्योगिक ड्राइव्हसाठी सूट अस्तित्वात आहे जिथे विश्वसनीयता नियामक आवश्यकता ओव्हरराइड करते.

तांत्रिक फरक: लीडेड विरुद्ध लीड-फ्री सोल्डर

भौतिक गुणधर्म समजून घेणे हे स्पष्ट करते की हा निर्णय मोटर नियंत्रण PCBAs साठी का महत्त्वाचा आहे.

मिश्रधातू रचना आणि वितळण्याचे बिंदू

यांत्रिक विश्वसनीयता तुलना

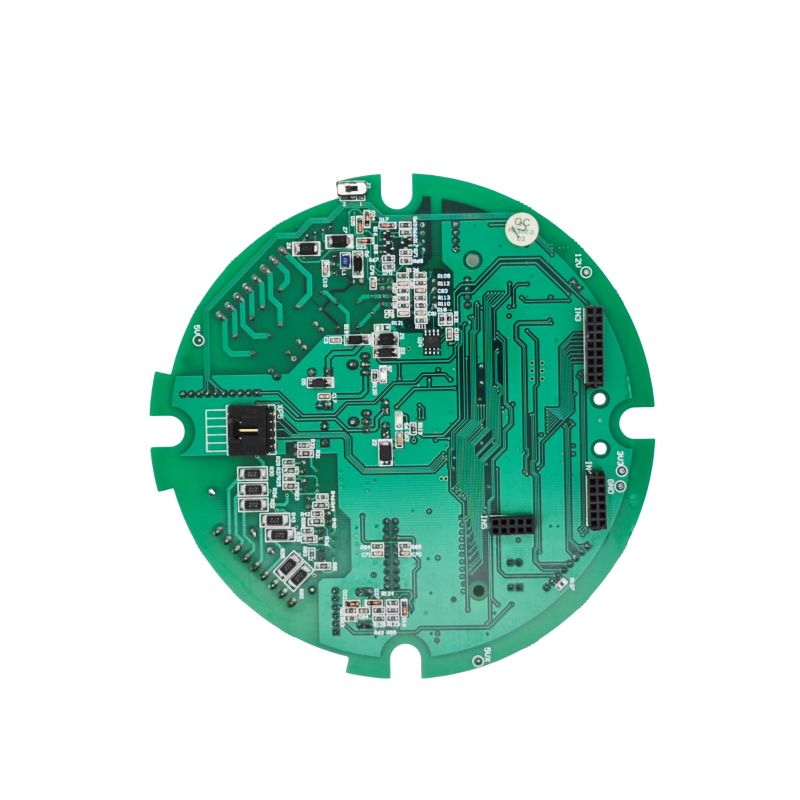

मोटर कंट्रोल पीसीबीएला अनन्य सोल्डरिंग आव्हानांचा सामना का करावा लागतो

मोटार कंट्रोल असेंब्लीमध्ये तणावाचा अनुभव येतो ज्याचा सामना बहुतेक PCB कधीच करत नाही. हे तीन घटक सोल्डरिंगची निवड गंभीर बनवतात.

1. उच्च कंपन वातावरण

पंप, कंप्रेसर किंवा ईव्हीवर थेट बसवलेले मोटर नियंत्रक सतत यांत्रिक उत्तेजना अनुभवतात. एका दस्तऐवजीकरण केलेल्या अभ्यासाने एकसारख्या PCBA ची तुलना लीड विरुद्ध लीड-फ्री सोल्डरशी केली:

- नेतृत्व केलेली असेंब्ली:6g यादृच्छिक कंपनाच्या 40 तासांनंतर प्रथम अपयश (घटक पाय फ्रॅक्चर)

- लीड-फ्री असेंब्ली:फक्त 4 तासांच्या समान कंपनानंतर समान अपयश मोड

कारण? लीड-फ्री सोल्डरने लवचिकता कमी केली आहे. जेव्हा सांधे वाकवू शकत नाहीत, तेव्हा कंपनाचा ताण घटक शिसेवर केंद्रित होतो, ज्यामुळे अकाली फ्रॅक्चर होते.

2. अत्यंत थर्मल सायकलिंग

मोटर ड्राइव्ह उष्णता निर्माण करतात. मग मोटर्स थांबतात. मग ते पुन्हा सुरू होतात. एक सामान्य औद्योगिक ड्राइव्ह सायकल -40°C ते +125°C पर्यंत हजारो वेळा.

आघाडीची सोल्डरसीटीई (थर्मल विस्ताराचे गुणांक) घटक आणि पीसीबी यांच्यात लवचिकतेद्वारे जुळत नाही.

लीड-फ्री सोल्डरसंयुक्त इंटरफेसमध्ये जाड, अधिक ठिसूळ इंटरमेटॅलिक संयुगे (IMCs) तयार करतात. अत्यधिक IMC वाढ इंटरफेस कमकुवत करते आणि क्रॅक इनिशिएशनला गती देते.

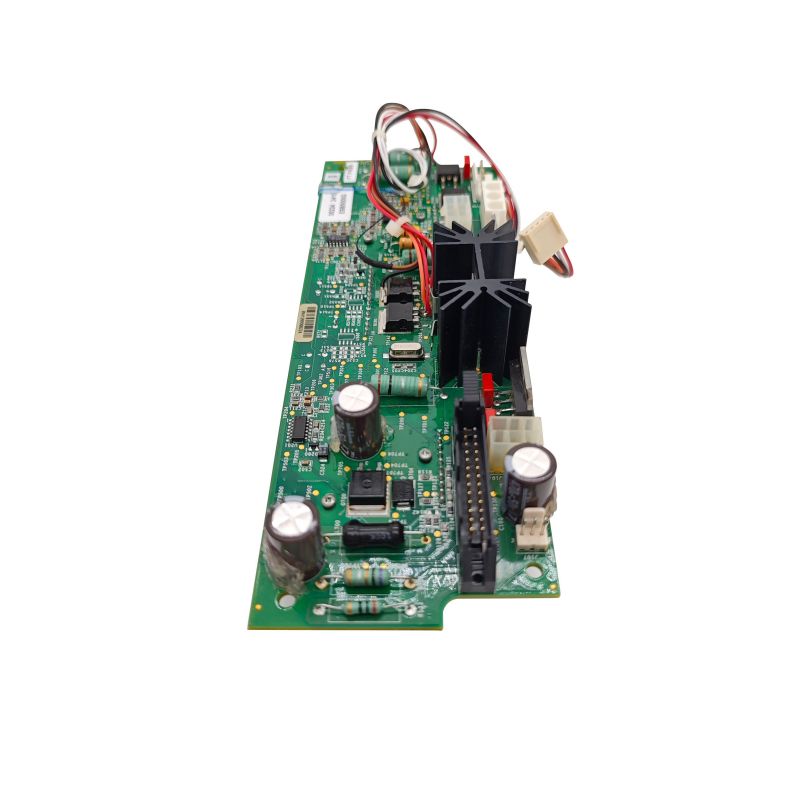

3. उच्च प्रवाह आणि जौल हीटिंग

मोटर कंट्रोल PCBA मध्ये 5A ते 200A+ पर्यंत सतत प्रवाह असतात. प्रत्येक सोल्डर जॉइंटला I²R तोटा पासून स्व-उष्णतेचा अनुभव येतो.

प्राथमिक फरक हा प्रतिकार नसून सांधे कालांतराने थर्मल सायकलिंगचा ताण कसा हाताळतो हा आहे.

जेव्हा आपण लीड-फ्री सोल्डर वापरणे आवश्यक आहे

नियामक आवश्यकता या परिस्थितींमध्ये निवडीसाठी कमी जागा सोडतात.

RoHS-अनुपालक बाजार

EU, चीन, दक्षिण कोरिया आणि इतर अनेक अधिकारक्षेत्रे एकसमान सामग्रीच्या वजनानुसार इलेक्ट्रॉनिक्समधील आघाडी 0.1% पर्यंत प्रतिबंधित करतात. या मार्केटमध्ये विकल्या जाणाऱ्या उत्पादनांनी लीड-फ्री सोल्डर वापरणे आवश्यक आहे जोपर्यंत विशिष्ट सूट लागू होत नाही.

ग्राहक आणि व्यावसायिक मोटर नियंत्रणे

घरगुती उपकरणे (वॉशिंग मशीन, एचव्हीएसी पंखे, रेफ्रिजरेटर कॉम्प्रेसर)

मोटर ड्राइव्हसह पॉवर टूल्स

व्यावसायिक HVAC नियंत्रक

गैर-औद्योगिक वापरासाठी रोबोटिक्स

एक्स्पोर्ट-फेसिंग मॅन्युफॅक्चरिंग

आपण जागतिक वितरणासाठी मोटर कंट्रोल PCBAs तयार केल्यास, स्वतंत्र लीड आणि लीड-फ्री उत्पादन लाइन राखणे इन्व्हेंटरी जटिलता आणि गुणवत्ता जोखीम निर्माण करते. युनिफाइड लीड-फ्री प्रक्रिया ही व्यावहारिक निवड आहे.

जेव्हा तुम्ही लीडेड सोल्डरचे समर्थन करू शकता (सवलत)

काही अनुप्रयोग RoHS सवलतींसाठी पात्र ठरतात किंवा पूर्णपणे नियामक व्याप्तीच्या बाहेर पडतात.

ऑटोमोटिव्ह अंडर-हूड इलेक्ट्रॉनिक्स

सूट 7(c)-I(किमान 2026 पर्यंत वैध) उच्च-विश्वसनीयता ऑटोमोटिव्ह इलेक्ट्रॉनिक्समध्ये लीडला परवानगी देते जेथे लीड-मुक्त पर्यायांमध्ये सिद्ध विश्वासार्हता नसते.

टियर-1 पुरवठादारांकडील वास्तविक-जागतिक डेटा दर्शवितो:

• इंजिन कंट्रोल युनिटमधील लीड-फ्री जॉइंट्स थर्मल सायकलिंग अंतर्गत पूर्वीच्या क्रॅक इनिशिएशन दर्शवतात
• शुद्ध टिन फिनिशवर टिन व्हिस्कर फॉर्मेशनमुळे सीलबंद ECU मध्ये शॉर्ट-सर्किटचे धोके निर्माण होतात
• अनेक ऑटोमोटिव्ह OEM सुरक्षा-गंभीर मॉड्यूल्ससाठी लीड सोल्डर निर्दिष्ट करणे सुरू ठेवतात

एरोस्पेस आणि सैन्य

पूर्ण सूट. विमानचालन, संरक्षण किंवा अंतराळ अनुप्रयोगांसाठी लीड-फ्री सोल्डर आवश्यक नाही. ही क्षेत्रे दशकांच्या विश्वासार्हतेच्या डेटावर आधारित Sn63/Pb37 वापरणे सुरू ठेवतात.

इंडस्ट्रियल मोटर ड्राइव्ह (10+ वर्षांच्या आयुष्यासाठी आवश्यक)

जेव्हा मोटार कंट्रोलरने 15+ वर्षे विनाकंडिशन फॅक्ट्रीमध्ये (-20°C ते +70°C सभोवतालचे) काम केले पाहिजे, तेव्हा लीड सोल्डर हा पुराणमतवादी पर्याय राहतो. या परिस्थितीत लीड-फ्रीसाठी दीर्घकालीन थर्मल थकवा डेटा अद्याप विकसित होत आहे.

वैद्यकीय उपकरणे (रोपण न करता येणारी)

अनेक वैद्यकीय इलेक्ट्रॉनिक उपकरणांसाठी सूट अस्तित्वात आहे जिथे विश्वासार्हतेचा थेट रुग्णांच्या सुरक्षिततेवर परिणाम होतो.

दुरुस्ती आणि बदली भाग

विद्यमान लीड-सोल्डर उपकरणांसाठी बदली पीसीबीएने विद्यमान सांधे आणि घटकांसह धातूची सुसंगतता राखण्यासाठी लीड सोल्डरचा वापर केला पाहिजे.

मोटर कंट्रोल PCBA साठी गंभीर घटक विचार

सर्व भाग लीड-फ्री सोल्डरिंग तापमान सहन करत नाहीत. या पाच श्रेणींवर विशेष लक्ष देण्याची गरज आहे.

1. तापमान-संवेदनशील घटक

लीड-फ्री रिफ्लो शिखर 245°C ते 260°C - शिसेच्या 220°C ते 230°C पेक्षा बरेच जास्त आहे.

2. शुद्ध टिन फिनिशसह घटक

शुद्ध टिन फिनिश (शीसे-मुक्त घटकांवर सामान्य) कालांतराने प्रवाहकीय व्हिस्कर्स वाढू शकतात - घट्ट घटक अंतरासह मोटर नियंत्रणासाठी एक गंभीर धोका.

कमी करण्याच्या धोरणे:

- शुद्ध टिनऐवजी NiPdAu किंवा मॅट टिन-बिस्मथ फिनिश निर्दिष्ट करा

- सर्व सोल्डर जोडांवर कॉन्फॉर्मल लेप लावा

- जास्त घनता असलेल्या भागात घटकांवर शुद्ध कथील टाळा

3. आघाडीच्या घटकांची विद्यमान यादी

लीड-सोल्डर घटक (उदा. SnPb-प्लेटेड लीड्स) वापरल्याने लीड-फ्री असेंब्ली प्रक्रियेत निर्माण होतेप्रक्रिया विसंगतता:

घटक फिनिश 183°C वर वितळते, परंतु लीड-फ्री सोल्डरसाठी 245°C+ आवश्यक असते

सोल्डर जॉइंट तयार होण्यापूर्वी घटक फिनिश ऑक्सिडाइझ किंवा विरघळू शकतो

परिणाम: अविश्वसनीय सांधे, डोके-इन-पिलो दोष आणि फील्ड अपयश

नियम:सोल्डरिंग प्रक्रियेसाठी रेट केलेले घटक वापरा ज्याचा त्यांना अनुभव येईल.

लीड-फ्री मोटर कंट्रोल PCBA साठी सर्वोत्तम पद्धती

लीड-फ्री आवश्यक असल्यास, या पद्धती विश्वासार्हता वाढवतात.

पीसीबी पृष्ठभाग समाप्त निवड

शिफारस:ENIG लीड-फ्री असेंब्लीसाठी सर्वोत्तम ओले आणि सर्वात लांब शेल्फ लाइफ प्रदान करते.

रीफ्लो प्रोफाइल ऑप्टिमायझेशन

खराबपणे ऑप्टिमाइझ केलेले लीड-फ्री रिफ्लो प्रोफाइल थंड सांधे, व्हॉईड्स आणि ठिसूळ IMCs तयार करते.

लीड-फ्री जोडांसाठी कंपन शमन

कंपनामध्ये लीड-फ्रीची कमी लवचिकता लक्षात घेऊन, ही अतिरिक्त पावले उचला:

1. पॉटिंग / एन्कॅप्सुलेशन:सिलिकॉन किंवा युरेथेन पॉटिंग कंपाऊंडसह उच्च-वस्तुमान घटक (कनेक्टर, ट्रान्सफॉर्मर, मोठे कॅपेसिटर) भोवतीचे संलग्नक भरा. हे कंपन तणाव सोल्डर जोड्यांपासून दूर स्थानांतरित करते.

2. चिकट-बंधित घटक:मोठ्या पृष्ठभाग-माऊंट उपकरणांखाली इपॉक्सी किंवा सिलिकॉन ॲडेसिव्ह वापरा (इंडक्टर्स, ॲल्युमिनियम कॅपेसिटर).

3. घटक स्टँडऑफ उंची कमी करा:लांब लीड्स असलेले उंच घटक कंपन लीव्हर म्हणून काम करतात. जेथे शक्य असेल तेथे लो-प्रोफाइल घटक निर्दिष्ट करा.

मोटर कंट्रोल PCBA FAQ

खाली मोटार ड्राइव्ह डिझायनर्स आणि मॅन्युफॅक्चरिंग इंजिनिअर्सचे तीन तांत्रिक प्रश्न आहेत.

Q1: मी टियर-1 ऑटोमोटिव्ह पुरवठादारासाठी इलेक्ट्रिक वाहन मोटर कंट्रोलर डिझाइन करत आहे. मी लीड-फ्री सोल्डर वापरू शकतो का?

अ:होय, परंतु महत्त्वपूर्ण पात्रता चाचणीसह. बहुतेक टियर-1 ऑटोमोटिव्ह पुरवठादार सध्या नवीन डिझाइनसाठी लीड-फ्री सोल्डर वापरतात कारण EU-मार्केट वाहनांसाठी RoHS अनुपालन आवश्यक आहे. तथापि, अंडर-हूड इलेक्ट्रॉनिक्ससाठी सूट अस्तित्वात आहे जेथे लीड-फ्री विश्वसनीयता डेटा अपूर्ण राहतो.

तुमच्या पात्रता योजनेमध्ये हे समाविष्ट असणे आवश्यक आहे:

व्यावहारिक सल्ला:अनेक ऑटोमोटिव्ह OEM विद्यमान RoHS सूट वापरून अंडर-हूड ECU साठी लीड सोल्डर निर्दिष्ट करणे सुरू ठेवतात. लीड-फ्री करण्याआधी तुमच्या ग्राहकाशी चर्चा करा. लीड-फ्री अनिवार्य असल्यास, सर्व असेंब्लीसाठी ENIG पृष्ठभाग समाप्त आणि कॉन्फॉर्मल कोटिंग निर्दिष्ट करा.

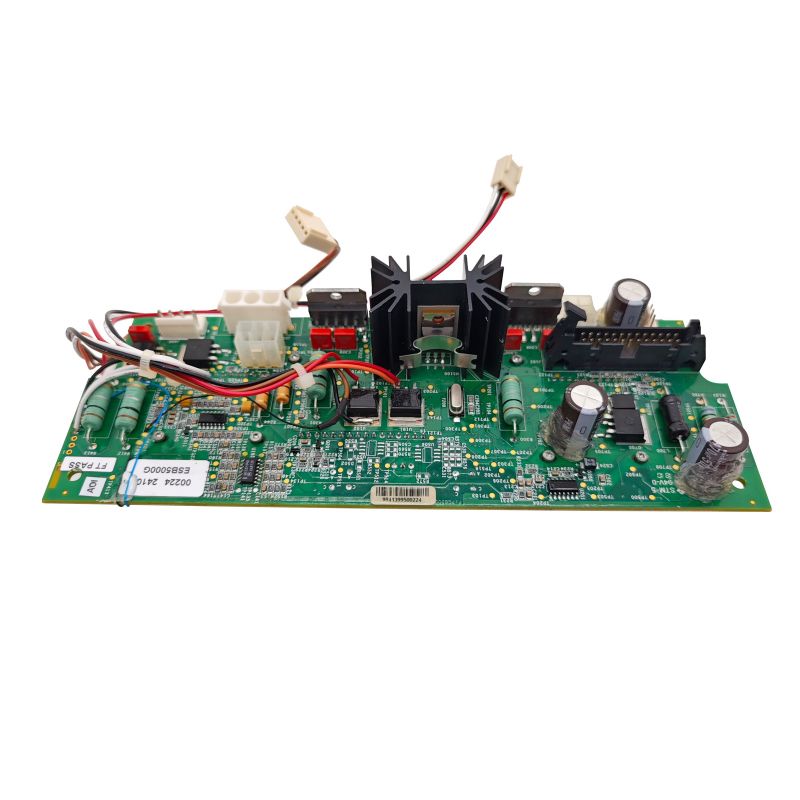

Q2: सहा पॉवर MOSFET वर सोल्डर जॉइंट क्रॅक झाल्यामुळे 18 महिन्यांनंतर माझी औद्योगिक मोटर ड्राइव्ह अयशस्वी झाली. असेंब्ली SAC305 लीड-फ्री सोल्डर वापरते. काय चूक झाली?

अ:हे क्लासिक थर्मल थकवा अपयश आहे. येथे निदान क्रम आहे:

चरण 1 - क्रॅक स्थानांचे परीक्षण करा:सूक्ष्मदर्शकाखाली, MOSFET लीड आणि सोल्डर फिलेटमधील इंटरफेस पहा. जर क्रॅक इंटरमेटॅलिक कंपाऊंड (IMC) लेयरच्या बाजूने चालत असेल, तर IMC रिफ्लो दरम्यान खूप जाड होते.

पायरी 2 - तुमच्या रीफ्लो प्रोफाइलचे पुनरावलोकन करा:SAC305 साठी, लिक्विडस (TAL) वरील वेळ जास्तीत जास्त 60 ते 90 सेकंद असावा. जर तुमची TAL 120 सेकंदांपेक्षा जास्त असेल, तर IMC जाडी 10µm पेक्षा जास्त असू शकते (भंगुर झोन 5µm वर सुरू होतो).

पायरी 3 - MOSFET ड्रेन पॅडवर तापमान वाढ मोजा:इन्फ्रारेड कॅमेरासह, पॅडचे तापमान पूर्ण लोडवर मोजा. जर ते 110°C पेक्षा जास्त असेल, तर थर्मल सायकलिंग डेल्टा (ΔT) खूप मोठा आहे.

चरण 4 - सिंगल-पॉइंट माउंटिंगसाठी तपासा:मोठ्या थर्मल पॅडसह पॉवर MOSFETs (DPAK, D2PAK, TO-263) ज्यामध्ये थर्मल वियास नसतात किंवा पॅडखाली व्हॉईड्स असतात त्यांना हॉट स्पॉट्सचा अनुभव येतो. सांध्याचा क्ष-किरण - पॅडच्या 25% पेक्षा जास्त जागा अस्वीकार्य आहेत.

शिफारस केलेले निराकरण (प्राधान्य क्रमाने):

1. ΔT कमी करा:MOSFET पॅड पूर्ण लोडवर 90°C खाली ठेवण्यासाठी हीटसिंक जोडा किंवा एअरफ्लो सुधारा.

2. थर्मल मार्ग जोडा:प्रत्येक MOSFET पॅडच्या खाली, PCB ग्राउंड प्लेनमध्ये उष्णता काढण्यासाठी 0.3mm वायस (भरलेले आणि कॅप केलेले) ठेवा.

3. कमी-चांदी मिश्र धातु वापरा:SAC305 ऐवजी SAC105 (1% Ag) चा विचार करा. कमी चांदीचे प्रमाण किंचित जास्त वितळण्याच्या बिंदूच्या किंमतीवर लवचिकता आणि थर्मल थकवा प्रतिरोध वाढवते.

4. MOSFET पॉट करा:MOSFET वर थर्मली कंडक्टिव पॉटिंग कंपाऊंड लावा. हे थर्मल सायकलिंग तणाव कमी करते आणि उष्णता हस्तांतरित करते.

Q3: मला मोटार कंट्रोल PCBA दुरुस्त करायचा आहे ज्यात मूलतः लीडेड सोल्डर वापरले होते. मी दुरुस्तीसाठी लीड-फ्री सोल्डर वापरू शकतो का?

अ:तांत्रिकदृष्ट्या होय, परंतु शिफारस केलेली नाही. येथे का आहे:

समस्या 1 - मिश्र धातुशास्त्र:लीड-फ्री सोल्डर (SAC305) रेसिड्यूअल लीड सोल्डर (Sn63/Pb37) मध्ये चांगले मिसळत नाही. परिणामी मिश्रधातूमध्ये एक अप्रत्याशित वितळण्याचा बिंदू असतो (सामान्यत: 190°C ते 210°C) आणि कमकुवत, दाणेदार सांधे क्रॅक होण्याची शक्यता असते.

समस्या 2 - तापमान संघर्ष:लीड-फ्री सोल्डर योग्यरित्या प्रवाहित करण्यासाठी, तुम्हाला 370°C ते 400°C सोल्डरिंग लोह टीप आवश्यक आहे. हे तापमान हे करू शकते:

FR4 सब्सट्रेटमधून PCB पॅड डिलॅमनेट करा

समीप घटकांचे नुकसान (विशेषत: इलेक्ट्रोलाइटिक कॅपेसिटर)

जवळील प्लास्टिक कनेक्टर वितळवा

शिफारस केलेले दुरुस्ती प्रोटोकॉल:

तुम्ही लीड बोर्डवर लीड-फ्री वापरत असल्यास:व्हॅक्यूम डिसोल्डरिंग स्टेशन वापरून दुरुस्तीच्या क्षेत्रातून 100% विद्यमान सोल्डर काढा. मॅग्निफिकेशन अंतर्गत तपासणी करा-कोणतेही अवशिष्ट शिसेयुक्त सोल्डर नवीन जोड दूषित करेल. नंतर सक्रिय फ्लक्ससह 370°C वर लीड-फ्री सोल्डरिंगसह पुढे जा.

डिसिजन मॅट्रिक्स: मोटार कंट्रोल PCBA साठी लीड विरुद्ध लीड-फ्री

तुमच्या सोल्डरिंग निवडीचे मार्गदर्शन करण्यासाठी या टेबलचा वापर करा.

बहुतेक मोटर कंट्रोल PCBAs साठी लीड-फ्री सोल्डरिंग कायदेशीररित्या आवश्यक आहे जे नियमन केलेल्या मार्केटमध्ये पाठवले जाते. तथापि, लीड-फ्री मिश्रधातूंचे भौतिक गुणधर्म-उच्च ठिसूळपणा, जाड IMC निर्मिती, टिन व्हिस्कर जोखीम-उच्च-कंपन आणि थर्मल-सायकलिंग ऍप्लिकेशन्समध्ये वास्तविक विश्वासार्हतेची चिंता निर्माण करतात.

अनिवार्य लीड-फ्री अनुप्रयोगांसाठी:

सर्वोत्तम ओले करण्यासाठी ENIG पृष्ठभाग फिनिश वापरा

रीफ्लो प्रोफाइल काळजीपूर्वक नियंत्रित करा (TAL 60-90 सेकंद, शिखर 245-260°C)

उच्च-वस्तुमान घटकांसाठी पॉटिंग किंवा चिकट घाला

टिन व्हिस्कर्स कमी करण्यासाठी कॉन्फॉर्मल कोटिंग लावा

सूट (ऑटोमोटिव्ह अंडर-हूड, औद्योगिक 10+ वर्ष, एरोस्पेस, वैद्यकीय) साठी पात्र असलेल्या अर्जांसाठी:

- लीडेड सोल्डर (Sn63/Pb37) हे विश्वासार्हता सुवर्ण मानक आहे

- लवचिकता, कंपन प्रतिरोधकता आणि फील्ड डेटाचे दशकांचे संयोजन बदलणे कठीण आहे

दुरुस्तीसाठी:मूळ सोल्डर मिश्र धातुशी जुळवा. मिश्र धातुशास्त्र अप्रत्याशित, अविश्वसनीय सांधे तयार करते.

निर्णय शेवटी फील्ड विश्वसनीयता विरुद्ध नियामक अनुपालन संतुलित करतो. 3-5 वर्षांचे अपेक्षित आयुष्य असलेल्या ग्राहक उत्पादनांसाठी, शिसे-मुक्त परिपक्व आणि विश्वासार्ह आहे. सुरक्षितता-गंभीर किंवा दीर्घ-जीवन मोटर नियंत्रणांसाठी, सूट मिळवा आणि शिसेयुक्त सोल्डर वापरा.
