आरसी कार PCBA

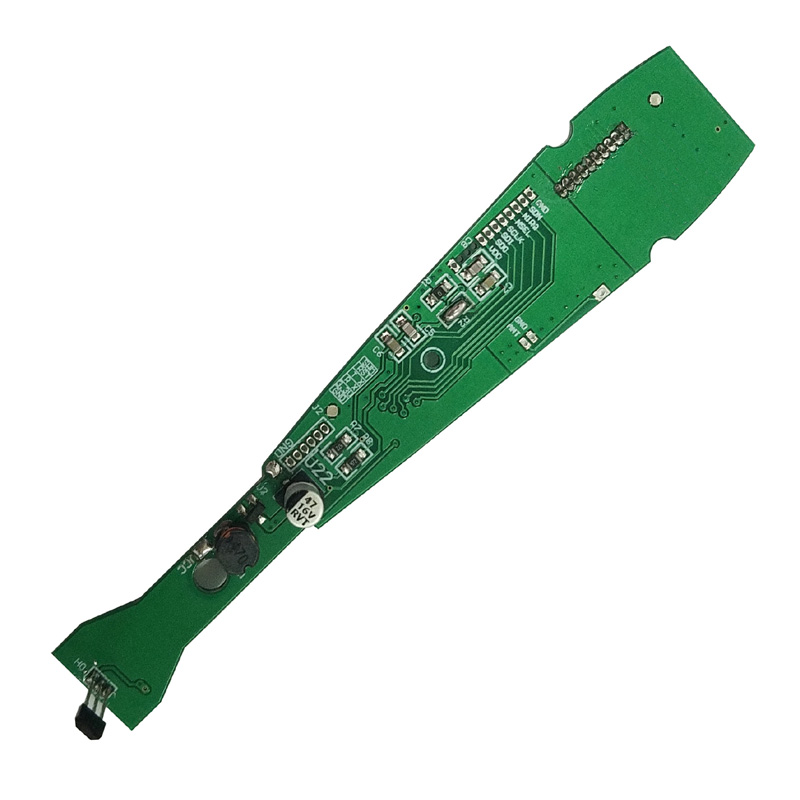

आरसी कार PCBA साठी कोर डिफरेंशिएटर्स

सर्व RC कार PCBA डिझाइन समान कामगिरी करत नाहीत. सहा घटक वास्तविक फरक निर्माण करतात.

मोटार ड्राइव्ह स्टेज -- जिथे बहुतेक डिझाईन्स अयशस्वी होतात

फरक निर्माता: हॉबी-ग्रेड RC कार PCBA प्रोग्रामेबल डेड टाइमसह वेगळे हाय-साइड आणि लो-साइड MOSFET ड्रायव्हर्स वापरते. टॉय बोर्ड इंटिग्रेटेड हाफ-ब्रिज आयसी वापरतात जे ऑफ-रोड वापराच्या 2 मिनिटांत जास्त गरम होतात.

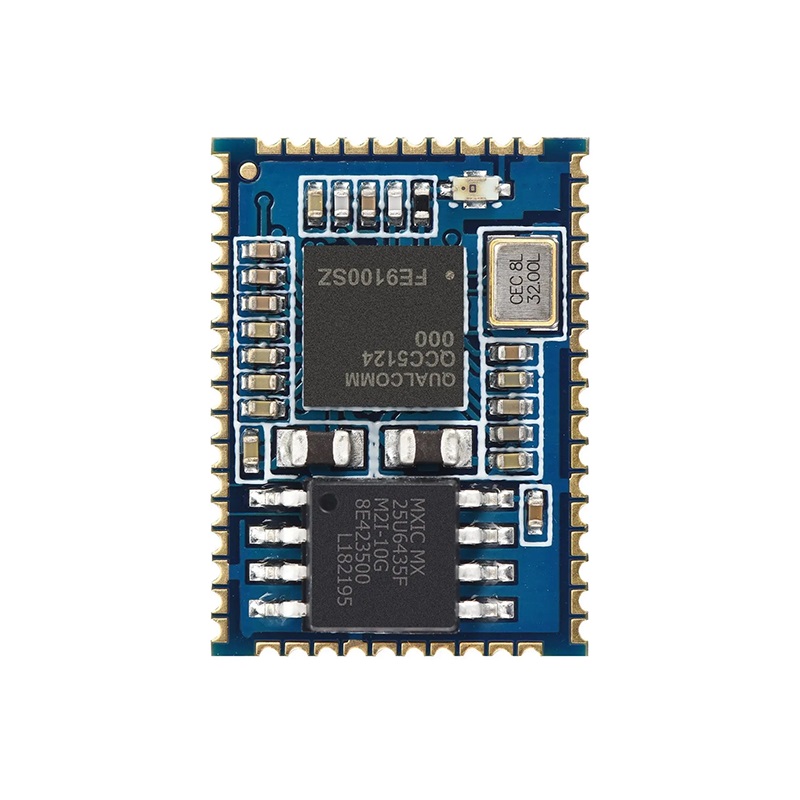

रेडिओ रिसीव्हर संवेदनशीलता आणि निवडकता

फरक निर्माता: दर्जेदार RC कार PCBA मध्ये रिसीव्हर IC च्या आधी वेगळा LNA (लो-नॉईज ॲम्प्लिफायर) समाविष्ट असतो. हे 300+ मीटरवर नियंत्रणास अनुमती देऊन, आवाजाची आकृती कमी न करता 15 dB वाढवते.

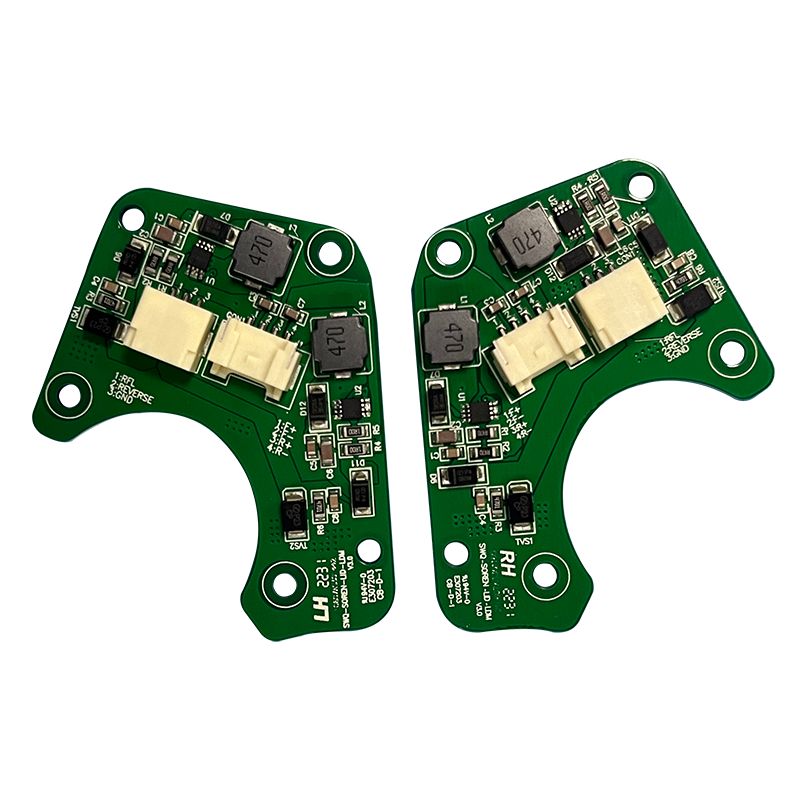

पॉवर मॅनेजमेंट डिफरन्स दॅट मॅटर

मोटर लोड अंतर्गत व्होल्टेज स्थिरता हे निर्धारित करते की RC कार PCBA हार्ड प्रवेग दरम्यान रीसेट होते की नाही.

बॅटरी इनपुट आणि नियमन

गंभीर फरक: RC कार PCBA वरील MCU 10 मिलीसेकंदांसाठी 8.4V ते 5.0V पर्यंत बॅटरी व्होल्टेज कमी करणाऱ्या मोटर स्टॉल्स दरम्यान जिवंत राहणे आवश्यक आहे. 5V रेल्वेवर बक-बूस्ट किंवा मोठी कॅपेसिटर बँक (1000 µF कमी-ESC) वापरा.

BEC (बॅटरी एलिमिनेटर सर्किट) कामगिरी

लेआउट आणि शिल्डिंग फरक

RC कार PCBA प्लॅस्टिक चेसिसमध्ये मोटर्स, वायर्स आणि स्पिनिंग गीअर्ससह चालते. सर्वत्र गोंगाट आहे.

आवाज अलगाव तंत्र

फरक निर्माता: एक दर्जेदार RC कार PCBA RF विभागाला बॅटरी निगेटिव्ह टर्मिनलजवळ एका बिंदूवर मुख्य जमिनीशी जोडलेल्या वेगळ्या ग्राउंड आयलंडमध्ये ठेवते.

क्रिस्टल आणि ऑसिलेटर प्लेसमेंट

- 27 MHz क्रिस्टल (किंवा 2.4 GHz साठी TCXO) मोटर वायरपासून किमान 15 मिमी अंतरावर ठेवा

- क्रिस्टल अंतर्गत चालणारे कोणतेही डिजिटल ट्रेस नाहीत

- ऑसीलेटरभोवती ग्राउंड गार्ड रिंग (प्रत्येक 2 मिमी स्टिचद्वारे)

- क्रिस्टल स्पेसिफिकेशनशी जुळणारे लोड कॅपेसिटर (±5 pF)

फर्मवेअर आणि कंट्रोल लूपमधील फरक

फक्त हार्डवेअरने फरक पडत नाही. नियंत्रण अल्गोरिदम प्रतिसाद देणाऱ्या कारला आळशी गाड्यांपासून वेगळे करते.

थ्रॉटल आणि स्टीयरिंग वक्र

अंमलबजावणी: RC कार PCBA MCU ने किमान 1 kHz वर PID लूप चालवणे आवश्यक आहे. 100 Hz लूप लक्षणीय अंतर निर्माण करतात. कॉर्टेक्स-एम4 किंवा तत्सम हार्डवेअर मल्टीप्लाय-एक्युलेट वापरा.

फेलसेफ आणि टेलीमेट्री

- सिग्नल तोटा अयशस्वी-- 0.5 सेकंदांनंतर कोणतेही पॅकेट नसल्यानंतर थ्रॉटल शून्यावर सेट करा

- कमी बॅटरी अयशस्वी-- थ्रॉटल 6.0V वर 50% पर्यंत कमी करा, 5.5V वर कट करा

- पर्यायी टेलिमेट्री-- बॅटरी व्होल्टेज, मोटर तापमान, RSSI ट्रान्समीटरला परत पाठवले

दर्जेदार आरसी कार पीसीबीए केवळ सॉफ्टवेअरमध्येच नव्हे तर हार्डवेअर (वेगळे तुलनाकर्ता) मध्ये फेलसेफ लागू करते. MCU लॉक झाल्यास, हार्डवेअर थ्रॉटलला शून्यावर आणते.

उत्पादन सहनशीलता आणि चाचणी

मोठ्या प्रमाणात उत्पादन फरक प्रकट करते. घट्ट सहनशीलता सातत्यपूर्ण कामगिरी तयार करते.

गंभीर उत्पादन तपशील

कार्यात्मक चाचणी प्रोटोकॉल

प्रत्येक आरसी कार पीसीबीए पास झाली पाहिजे:

1. नो-लोड मोटर चाचणी-- वर्तमान < 1A, ऐकू येत नाही

2. स्टॉल चाचणी-- 2 सेकंदांसाठी 30A, थर्मल शटडाउन नाही

3. श्रेणी चाचणी-- 100 मीटर खुल्या मैदानात अँटेना खाली

4. हस्तक्षेप चाचणी-- एकाच वेळी 10 बोर्ड चालवा, चॅनल क्लॅश नाही

FAQ -- RC कार PCBA फरकांबद्दल सामान्य प्रश्न

Q1: काही RC कार PCBA डिझाईन्स क्रॅश झाल्यानंतर पेअरिंग का गमावतात, तर इतर का होत नाहीत?

अ:फरक म्हणजे क्रिस्टल ऑसिलेटरवरील यांत्रिक ताण. कार अचानक थांबवणाऱ्या क्रॅशमुळे 200--500 जी डीलेरेशन पल्स तयार होते. हा धक्का क्वार्ट्ज क्रिस्टलची अनुनाद वारंवारता दोन प्रकारे बदलतो:

यांत्रिक ताण पासून वारंवारता शिफ्ट-- क्रिस्टल ब्लँक तात्पुरते जी-फोर्स अंतर्गत विकृत होते, त्याची समांतर रेझोनंट वारंवारता 150 पीपीएम पर्यंत बदलते. जर रिसीव्हरचा PLL या शिफ्टचा मागोवा घेऊ शकत नाही (बहुतेक कमी किमतीच्या डिझाईन्समध्ये 50 ppm कॅप्चर रेंज असते), RC कार PCBA लॉक गमावते आणि पुन्हा प्राप्त होत नाही कारण विकृत क्रिस्टलला आता कायमस्वरूपी ऑफसेट आहे.

सोल्डर संयुक्त सूक्ष्म फ्रॅक्चर-- लहान HC-49S क्रिस्टल्स (टॉय आरसीमध्ये सामान्य) मध्ये हेवी मेटल केस असतात. 500 G अंतर्गत, केस जडत्व सोल्डर जोडांवर ताण देते. व्हिज्युअल तपासणी उत्तीर्ण करणारा सूक्ष्म क्रॅक मधूनमधून संपर्क निर्माण करतो. RC कार PCBA चालू होते (क्रिस्टल कमी कंपनावर काम करते) परंतु मोटर कंपन होताच अपयशी ठरते.

दर्जेदार आरसी कार PCBA मध्ये समाधान:

- क्वार्ट्जऐवजी MEMS ऑसिलेटर (SiTime किंवा तत्सम) वापरा. MEMS उपकरणे 50,000 G पर्यंत टिकतात आणि कमी उर्जा वापरतात.

- क्वार्ट्ज अनिवार्य असल्यास, चार-बिंदू सोल्डरिंगसह 3.2×2.5 मिमी सिरॅमिक पॅकेज (HC-49S नाही) वापरा.

- ऑसिलेटरच्या खाली अंडरफिल इपॉक्सी जोडा (दोन कडांवर 0.5 मिमी मणी शॉक शोषून घेतो).

एक सु-डिझाइन केलेली RC कार PCBA बंधन न गमावता काँक्रिटवर वारंवार 1-मीटरच्या थेंबात टिकून राहते. असेंबल केलेली कार 1 मीटरवरून 20 वेळा टाकून चाचणी करा, त्यानंतर श्रेणी सत्यापित करा. स्वस्त डिझाईन्स ड्रॉप 3 किंवा 4 वर अयशस्वी होतात.

Q2: MOSFET गेट ड्राइव्ह कॉन्फिगरेशनचा आंशिक थ्रॉटलवर RC कार PCBA कामगिरीवर कसा परिणाम होतो?

अ:आंशिक थ्रॉटल (10--40% ड्यूटी सायकल) असे आहे जेथे बहुतेक RC कार PCBA डिझाइन त्यांच्या कमकुवतपणा प्रकट करतात. दोन गेट ड्राइव्ह पॅरामीटर्स वर्चस्व:

गेट चार्ज आणि मिलर पठार-- जेव्हा MOSFET आंशिक थ्रॉटलवर स्विच करते, तेव्हा ते रेखीय प्रदेशात (मिलर पठार) जास्त वेळ घालवते जेथे Rds(चालू) अद्याप प्राप्त झालेले नाही. उच्च एकूण गेट चार्ज (Qg > 50 nC) असलेले MOSFET पूर्णपणे चालू होण्यासाठी 200--300 एनएस घेते. 10% थ्रॉटलवर (20 kHz PWM, 5 µs ऑन-टाइम), MOSFET केवळ 4.7 µs साठी पूर्णपणे वर्धित केले जाते. रेखीय प्रदेशातील उर्वरित 300 एनएस उष्णता (I × V) म्हणून नष्ट करते. 20A वर, हे प्रति चक्र 300 ns साठी 20A × 6V = 120W आहे -- जंक्शन तापमान 30 सेकंदात सभोवतालच्या 40°C वर वाढवण्यासाठी पुरेसे आहे.

गेट रेझिस्टर मूल्य-- टॉय आरसी कार PCBA डिझाईन्स साधेपणासाठी सिंगल 100Ω गेट रेझिस्टर वापरतात. हे 500 एनएस वाढीच्या वेळा तयार करते. दर्जेदार डिझाईन्स वेगळे टर्न-ऑन आणि टर्न-ऑफ प्रतिरोधकांचा वापर करतात: 10Ω टर्न-ऑन (जलद) आणि 100Ω टर्न-ऑफ (रिंग कमी करण्यासाठी हळू). हे 100 एनएस वाढ वेळ निर्माण करते, रेखीय क्षेत्राचे नुकसान नाटकीयरित्या कमी करते.

मापन फरक-- RC कार PCBA 25% थ्रॉटलवर डायनामोमीटरवर 10 मिनिटे चालवून चाचणी करा. खराब डिझाइन मोटर तापमान 90°C आणि MOSFET केस 110°C दर्शवेल. दर्जेदार डिझाइन (लो Qg MOSFETs, वेगळे गेट प्रतिरोधक) 60°C वर मोटर चालवते, MOSFET 70°C वर. कूलर बोर्ड 5× जास्त काळ टिकतो.

Q3: 100-मीटर RC कार PCBA आणि 300-मीटर आवृत्तीमधील अँटेना डिझाइनमध्ये काय फरक आहे?

अ:समान 2.4 GHz ट्रान्समीटर पॉवर (100 mW कायदेशीर मर्यादा) वापरताना तीन अँटेना डिझाइन घटक 200-मीटर फरक निर्माण करतात:

अँटेना प्रकार आणि कार्यक्षमता-- मानक 1.6 मिमी FR-4 बोर्डवरील PCB ट्रेस अँटेना (उलटा-F) 40--50% कार्यक्षमता (-3 ते -4 dBi गेन) प्राप्त करतो. बाह्य 1/4 वेव्ह मोनोपोल (31 मिमी वायर) असलेली समान RC कार PCBA 70--80% कार्यक्षमता (-1.5 dBi) प्राप्त करते. ट्यून केलेले जुळणारे नेटवर्क असलेले सिरॅमिक चिप अँटेना (उदा. जोहानसन 2450AT18) 60--65% कार्यक्षमतेपर्यंत पोहोचते. 300-मीटर श्रेणीसाठी, उभ्या ठेवलेल्या मोनोपोल अँटेनाचा वापर करा (चेसिसच्या आत गुंडाळलेला नाही).

ग्राउंड प्लेन आकार-- अँटेना ग्राउंड प्लेन (काउंटरपोईज) ची लांबी किमान λ/4 (31 मिमी) असणे आवश्यक आहे. दर्जेदार RC कार PCBA डिझाईन्स RF विभागांतर्गत 35×40 मिमी इतके घन ग्राउंड एरिया राखून ठेवतात. टॉय बोर्ड ऍन्टीना बॅटरी किंवा मोटरच्या जवळ ठेवतात, प्रभावी ग्राउंड प्लेन 15 मिमी पर्यंत कमी करतात. हे अँटेना 2.45 GHz वर डिट्यून करते -- वास्तविक अनुनाद 2.6 GHz वर शिफ्ट होते, 10 dB संवेदनशीलता गमावते.

फीड लाइन प्रतिबाधा-- मोनोपोल अँटेनाला RF IC पासून अँटेना फीड पॉइंटपर्यंत 50Ω ट्रान्समिशन लाइन आवश्यक आहे. याचा अर्थ 1.6 मिमी FR-4 (मायक्रोस्ट्रिप) वर 1.5 मिमी रुंद ट्रेस आणि खाली एक सतत ग्राउंड प्लेन आहे. दर्जेदार आरसी कार PCBA दोन्ही बाजूंना ग्राउंड व्हियासह 50Ω ट्रेस वापरते. टॉय बोर्ड ग्राउंड प्लेनमधील स्लॉट्ससह 10 मिमी लांब, 0.3 मिमी ट्रेस (120Ω) मधून अँटेना रूट करतात -- 40% प्रसारित शक्ती प्रतिबिंबित करणारा प्रतिबाधा जुळत नाही.

पडताळणी-- तुमच्या PCBA पुरवठादाराला 2.45 GHz वर अँटेना प्रतिबाधा दर्शविणाऱ्या स्मिथ चार्टसाठी विचारा. चांगली रचना 50Ω ± 5Ω दर्शवते. खराब डिझाइन 30Ω किंवा 80Ω दर्शवते. ते एकल मापन कोणत्याही सिम्युलेशनपेक्षा श्रेणीतील फरकाचा अधिक अचूकपणे अंदाज लावते.

तुलना सारणी -- टॉय वि हॉबी आरसी कार PCBA

एक उत्कृष्ट आरसी कार PCBA महाग घटकांबद्दल नाही. हे योग्य गेट ड्राइव्ह, योग्य अँटेना डिझाइन, अयशस्वी हार्डवेअर आणि घट्ट उत्पादन सहनशीलतेबद्दल आहे. MOSFET स्विचिंग लॉस आणि RF ग्राउंड प्लेन आकारावर लक्ष केंद्रित करा -- ही दोन क्षेत्रे वास्तविक-जागतिक ड्रायव्हिंगमध्ये सर्वात लक्षणीय फरक निर्माण करतात.
