मासेमारी सोनार PCBA

फिशिंग सोनार सिस्टीम (फिश फाइंडर) हा सागरी शोध उपकरणांमधील मुख्य इलेक्ट्रॉनिक घटक आहे, जो मनोरंजनात्मक मासेमारी, व्यावसायिक मासेमारी आणि पाण्याखालील शोधात मोठ्या प्रमाणावर वापरला जातो. एक व्यावसायिक PCBA उत्पादन सेवा प्रदाता म्हणून, आम्ही मीठ फवारणी, उच्च आर्द्रता आणि कमाल तापमान चढउतार द्वारे वैशिष्ट्यीकृत कठोर सागरी वातावरणात विश्वसनीय ऑपरेशन सुनिश्चित करून, डिझाइनपासून तयार उत्पादन असेंब्लीपर्यंत वन-स्टॉप सोल्यूशन्स ऑफर करतो.

फिशिंग सोनार PCBA च्या दोन कोर असेंब्ली

सोनार सिस्टीममध्ये दोन इलेक्ट्रॉनिक असेंब्ली असतात, प्रत्येकामध्ये वेगळ्या PCBA आवश्यकता असतात:

डिस्प्ले/प्रोसेसर PCBA

• सोनार सिग्नल प्रोसेसिंग - रिटर्न इकोचे डिजिटल इमेजमध्ये रूपांतर करणे

• GPS नेव्हिगेशन इंटिग्रेशन - सोनार रीडिंगसह स्थिती डेटा एकत्र करणे

• डिस्प्ले ड्रायव्हिंग - एलसीडी किंवा टचस्क्रीन आउटपुट नियंत्रित करणे

• वापरकर्ता इंटरफेस संवाद – वाचन बटण किंवा स्पर्श इनपुट

ट्रान्सड्यूसर PCBA

1. पल्स जनरेशन - सोनार फ्रिक्वेन्सीवर उच्च-व्होल्टेज स्फोट (±40V ते ±100V) तयार करणे

2. इको रिसेप्शन - कमकुवत रिटर्न सिग्नल (मायक्रोव्होल्ट श्रेणी) वाढवणे आणि कंडिशनिंग

3. ट्रान्समिट/रिसीव्ह स्विचिंग – ट्रान्समिट आणि रिसीव्ह मोडमध्ये वेगाने स्विच करणे

4. प्रतिबाधा जुळणी - जुळणारी केबल आणि ट्रान्सड्यूसर वैशिष्ट्ये

मॉडर्न मॅन्युफॅक्चरिंग ट्रेंड: हाय-एंड फिशिंग ट्रान्सड्यूसर आता एसएमटी तंत्रज्ञान वापरतात, पिक-अँड-प्लेस मशीन पीझोइलेक्ट्रिक घटक थेट PCBA वर माउंट करतात, सुधारित अचूकतेसाठी आणि कमी खर्चासाठी सिरॅमिक क्रिस्टल्सची मॅन्युअल स्थिती बदलतात.

मुख्य तांत्रिक तपशील

उपलब्ध कॉन्फिगरेशन्स

• सिंगल फ्रिक्वेन्सी, सिंगल बीम: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• दुहेरी वारंवारता, सिंगल बीम: 38/200 kHz किंवा 50/200 kHz (मासेमारीसाठी सामान्य)

• उच्च शक्ती: 4 kW खोल-पाणी व्यावसायिक कॉन्फिगरेशन

PCBA भौतिक तपशील

सहा गंभीर डिझाइन विचार

1. सिग्नल अखंडता - शोध अचूकता सुनिश्चित करणे

सोनार फ्रिक्वेन्सी 50 kHz ते 900 kHz पेक्षा जास्त आहे. PCBA लेआउट थेट शोध श्रेणी आणि अचूकता प्रभावित करते:

• प्रतिबाधा-नियंत्रित ट्रेस: ​​ट्रान्सड्यूसर केबल्ससाठी 50Ω किंवा 75Ω वैशिष्ट्यपूर्ण

• जुळलेली ट्रेस लांबी: टप्प्याटप्प्याने ॲरे ट्रान्सड्यूसरसाठी, सर्व घटक ट्रेसची विद्युत लांबी एकसारखी असणे आवश्यक आहे

• गार्ड रिंग: आवाज नाकारण्यासाठी ग्राउंडेड ट्रेससह संवेदनशील ॲनालॉग इनपुट्सभोवती ठेवा

• वेगळे ॲनालॉग/डिजिटल ग्राउंड्स: पॉवर इनपुट जवळ एका तारा बिंदूवर कनेक्ट करा

2. ओलावा संरक्षण - #1 विश्वासार्हता घटक

सागरी वातावरण PCBA ला मीठ फवारणी, संक्षेपण आणि थेट विसर्जनासाठी उघड करतात. कॉन्फॉर्मल कोटिंग नॉन-निगोशिएबल आहे:

आयपी रेटिंग लक्ष्ये:

• डिस्प्ले युनिट: IP65 किमान (धूळ-घट्ट, पाणी स्प्रे प्रतिरोधक)

• ट्रान्सड्यूसर असेंबली: IP68 किमान (विसर्जन-पुरावा ते 1m+)

3. ट्रान्समिट/रिसीव्ह (T/R) स्विचिंग - संवेदनशील रिसीव्हरचे संरक्षण करणे

सोनार ट्रान्सड्यूसर एकाच वेळी प्रसारित आणि प्राप्त करू शकत नाही. PCBA मध्ये T/R स्विच समाविष्ट करणे आवश्यक आहे जे उच्च-व्होल्टेज ट्रान्समिट पल्सपासून संवेदनशील लो-नॉईज ॲम्प्लिफायर (LNA) चे संरक्षण करते:

• तीन-स्तर संरक्षण: हेलिकॉप्टर सर्किट + व्होल्टेज क्लॅम्पिंग + मालिका प्रतिकार

• प्रतिसाद वेळ: <10μs (उथळ पाण्यात 1 फूट खोली = 2μs राउंड ट्रिप)

• प्राप्तकर्ता संरक्षण रेटिंग: ±5V इनपुटवर ±100V शिखरांवर टिकून राहा

4. पॉवर ॲम्प्लीफायर डिझाइन

ट्रान्सड्यूसर चालविण्यासाठी आवश्यक व्होल्टेजमध्ये MCU चे लॉजिक-लेव्हल सिग्नल (5V) वाढवते:

5. रिसीव्हर चेन - प्रवर्धन आणि फिल्टरिंग

रिटर्न इको अत्यंत कमकुवत आहेत (मिलीव्होल्ट किंवा मायक्रोव्होल्ट). रिसीव्हर चेनला कमी आवाजासह जास्त फायदा आवश्यक आहे:

6. वीज पुरवठा डिझाइन

एकाच 12V सागरी बॅटरी इनपुटमधून अनेक स्वच्छ व्होल्टेज रेल व्युत्पन्न करते:

शिफारस: डिजिटल आणि ॲनालॉग रेलसाठी स्वतंत्र स्विचिंग रेग्युलेटर वापरा. रिसीव्हर चेनमध्ये सर्वात स्वच्छ पॉवरसाठी कन्व्हर्टर स्विच केल्यानंतर एलडीओ वापरा.

PCBA लेआउट विश्वसनीयता नियम

साहित्य निवड मार्गदर्शक

उत्पादन चाचणी आवश्यकता

पर्यावरणीय पात्रता (व्यावसायिक उत्पादन मानक)

वारंवार विचारले जाणारे प्रश्न

Q1: ट्रान्सड्यूसर असेंब्लीसाठी कठोर FR4 किंवा लवचिक पीसीबी?

दोन्ही व्यवहार्य आहेत; निवड कामगिरी आणि विश्वसनीयता प्रभावित करते:

• कठोर FR4: साध्या सिंगल-एलिमेंट ट्रान्सड्यूसर, कमी-फ्रिक्वेंसी (50-83 kHz) डिझाइनसाठी सर्वोत्तम. कमी खर्च, सुलभ उत्पादन, परंतु वक्र हुल आकारांना अनुरूप नाही.

• लवचिक PCB: टप्प्याटप्प्याने ॲरे, उच्च-फ्रिक्वेंसी (200 kHz+), वक्र गृहनिर्माण डिझाइनसाठी सर्वोत्तम. जटिल आकारांशी सुसंगत, घरांचा आकार कमी करते, परंतु जास्त किंमत.

उद्योग कल: प्रीमियम फिश फाइंडर्स आता एसएमटी पायझोइलेक्ट्रिक घटकांसह लवचिक PCBAs वापरतात, ज्यामुळे सोनार बीमला आकार देण्यासाठी वक्र किंवा रेखीय ॲरेमध्ये डझनभर लहान ट्रान्सड्यूसर घटकांची अचूक स्थिती मिळते.

Q2: उच्च-व्होल्टेज ट्रान्समिट पल्सपासून रिसीव्हर प्रीम्पचे संरक्षण कसे करावे?

तीन-स्तर संरक्षण योजना वापरा:

1. हेलिकॉप्टर सर्किट: रिसीव्हर इनपुटसह मालिकेतील बॅक-टू-बॅक MOSFET किंवा पिन डायोड - ट्रान्समिट दरम्यान बंद होते

2. व्होल्टेज क्लॅम्पिंग: बॅक-टू- बॅक स्कॉटकी किंवा जेनर डायोड्स ±5V किंवा ±10V पर्यंत क्लॅम्प करतात

3. मालिका प्रतिरोध: T/R स्विच आणि LNA इनपुट मर्यादा दरम्यान 100Ω ते 1kΩ रेझिस्टर फॉल्ट स्थितीत

Q3: मधूनमधून सोनार सिग्नल किंवा भूत प्रतिध्वनी कशामुळे होतात?

पीसीबीए डिझाइन किंवा असेंब्ली दोषांसाठी अनेकदा शोधण्यायोग्य:

1. कनेक्टरमध्ये ओलावा प्रवेश → कनेक्टर जंक्शन पॉट करा, सीलबंद कनेक्टर वापरा

2. एसएमटी घटकांवर क्रॅक केलेले सोल्डर सांधे → लवचिक पीसीबी वापरा, इपॉक्सी अंडरफिल जोडा

3. पॉवर रेलवर अपुरे डीकपलिंग → 1000μF बल्क कॅपेसिटर जोडा, LNA रेलसाठी वेगळे 100μF+100nF डीकपलिंग

4. खराब बँडपास फिल्टर ट्यूनिंग → 1% सहिष्णुता घटक वापरा, नेटवर्क विश्लेषकाने सत्यापित करा

आम्हाला का निवडा - फिशिंग सोनार पीसीबीए आवश्यकतांशी जुळणारी अचूकता

आम्ही विशेषत: सागरी इलेक्ट्रॉनिक्स उत्पादनातील अद्वितीय आव्हानांना तोंड देण्यासाठी आमची क्षमता निर्माण केली आहे:

1. परिपक्व ओलावा संरक्षण प्रक्रिया

मीठ फवारणी गंज आणि ओलावा प्रवेश ही सागरी वातावरणातील प्राथमिक आव्हाने आहेत. ट्रान्सड्यूसर असेंब्लीसाठी IP68 संरक्षण आवश्यकता पूर्ण करण्यासाठी आम्ही निवडक फवारणी (कनेक्टर क्षेत्रांचे अचूक टाळणे) आणि यूव्ही फ्लोरोसेंट ट्रेसरसह ॲक्रेलिक, सिलिकॉन आणि युरेथेन कॉन्फॉर्मल कोटिंग पर्याय ऑफर करतो.

2. लवचिक पीसीबी आणि कठोर-फ्लेक्स उत्पादन क्षमता

हाय-एंड फिशिंग ट्रान्सड्यूसर वाढत्या प्रमाणात लवचिक पीसीबी + एसएमटी पायझोइलेक्ट्रिक एलिमेंट सोल्यूशन्स वापरतात. आम्ही लवचिक पीसीबी (पॉलिमाइड/पीईटी) आणि कठोर-फ्लेक्स बोर्ड निर्मितीला समर्थन देतो – अचूक ॲरे पोझिशनिंग सक्षम करणे, वक्र गृहनिर्माण सुसंगतता आणि कमी केलेला एकूण आकार.

3. वन-स्टॉप टर्नकी सेवा - कमी समन्वय ओव्हरहेड

PCB फॅब्रिकेशन → घटक सोर्सिंग → SMT/DIP असेंब्ली → प्रोग्रामिंग → फंक्शनल टेस्टिंग → कॉन्फॉर्मल कोटिंग → वायर हार्नेस असेंब्ली → तयार उत्पादन असेंब्लीपासून, सर्व प्रक्रिया घरामध्ये पूर्ण केल्या जातात, बहु-विक्रेता समन्वय खर्च आणि गुणवत्ता धोके कमी करतात.

4. सर्वसमावेशक चाचणी आणि प्रमाणीकरण क्षमता

2 वृद्धत्व चाचणी कक्ष, 2 उच्च/कमी तापमान चाचणी कक्ष आणि व्यावसायिक चाचणी साधनांच्या विस्तृत श्रेणीसह सुसज्ज, आम्ही हे करू शकतो:

• इन-सर्किट चाचणी (ICT)

• थर्मल सायकलिंग चाचणी (-40°C ते +85°C)

• मीठ फवारणी चाचणी

• तापमान शॉक चाचणी

• कार्यात्मक चाचणी (टी/आर स्विचिंग प्रमाणीकरण, आवाज मजला चाचणीसह)

5. लवचिक आवाज समर्थन

वार्षिक PCBA उत्पादन क्षमता 1.5 दशलक्ष युनिट्सपेक्षा जास्त आहे, तर लहान-खंड पायलट MOQ शिवाय चालते – प्रोटोटाइप पडताळणीपासून मोठ्या प्रमाणावर उत्पादनापर्यंत अखंड संक्रमण.

आमची पात्रता

• स्थापना: 2011

• कारखाना क्षेत्र: 3,000+ चौ.मी

• संशोधन आणि विकास अभियंते: 20

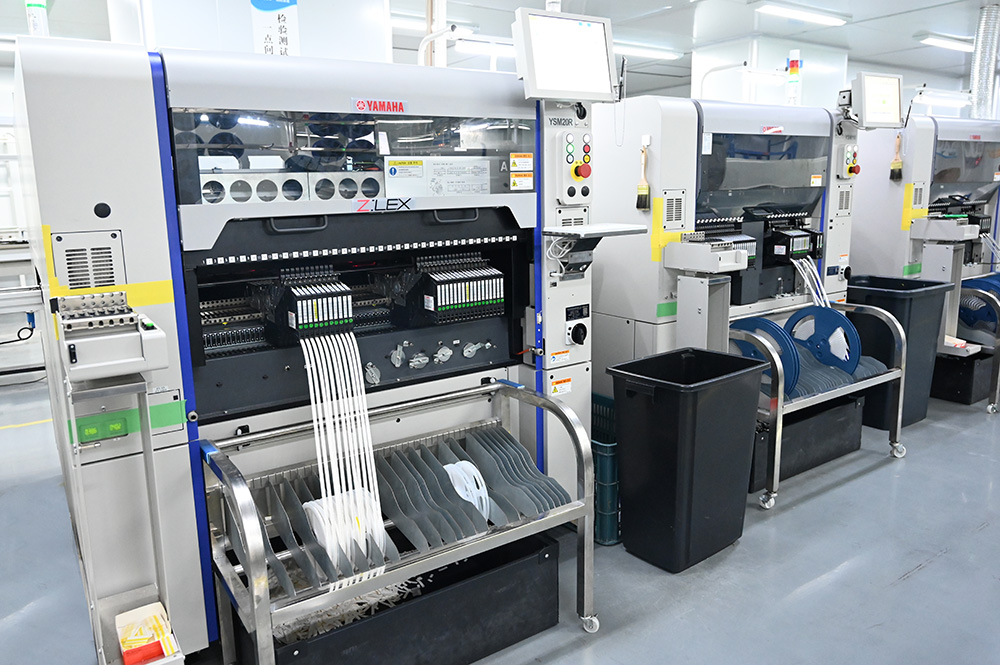

• एसएमटी उत्पादन लाइन्स: 6

• DIP असेंब्ली लाईन्स: 4

• तयार उत्पादन असेंबली लाइन्स: 2

• गुणवत्ता प्रणाली: ISO 9001:2015 प्रमाणित, IPC-610E अनुरूप

• निर्यात बाजार: उत्तर अमेरिका, दक्षिण अमेरिका, युरोप, आशिया, ओशनिया
