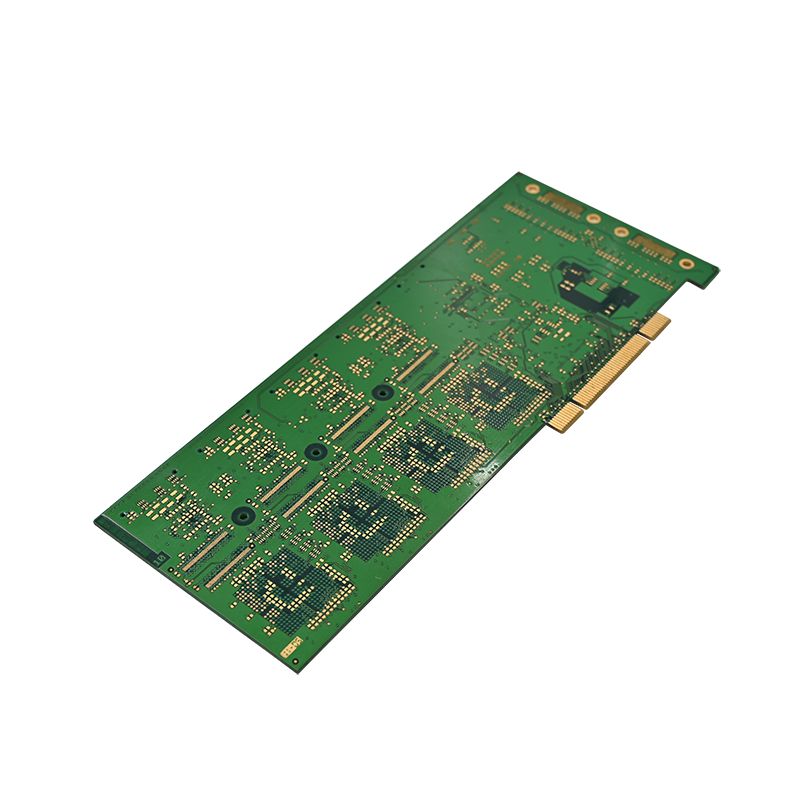

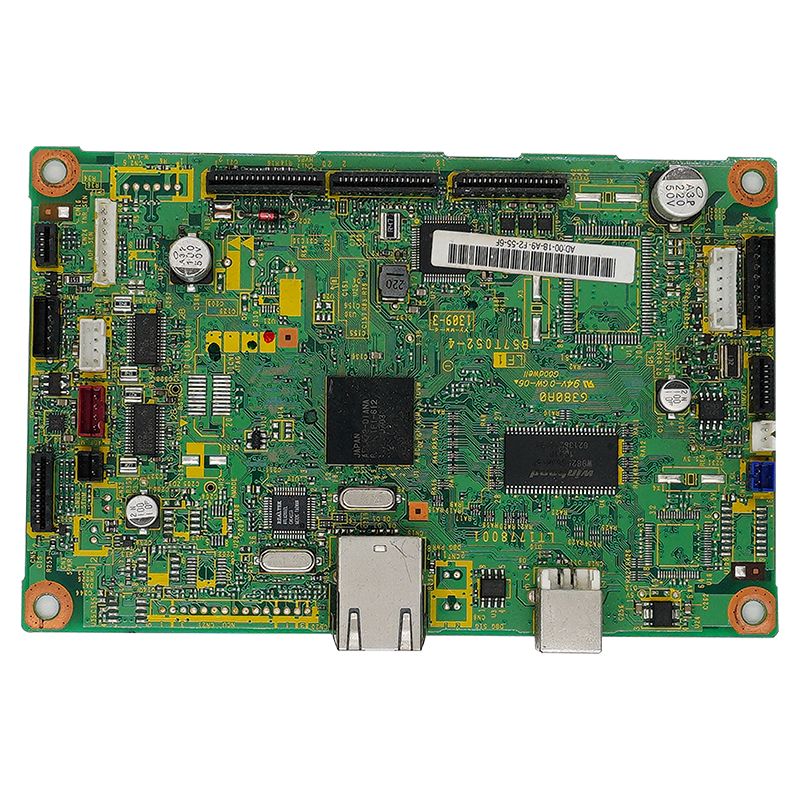

सेन्सर PCBA

सेन्सर पीसीबीए, किंवा सेन्सर प्रिंटेड सर्किट बोर्ड असेंब्ली, विविध सेन्सर्सचे "कोअर कंट्रोल सेंटर" आहे. हे सानुकूलित पीसीबी बोर्डवर सेन्सर चिप्स, कॅपेसिटर, रेझिस्टर आणि कनेक्टर यांसारखे इलेक्ट्रॉनिक घटक अचूकपणे एकत्रित करून सिग्नल संपादन, रूपांतरण, ट्रांसमिशन आणि प्रक्रियेची कार्ये साध्य करते.

Unixplore इलेक्ट्रॉनिकs' सेन्सर PCBA HDI (हाय-डेन्सिटी इंटरकनेक्ट) तंत्रज्ञान वापरून डिझाइन आणि तयार केले आहे. पारंपारिक PCBs विपरीत, हे सूक्ष्म-वियास, आंधळे आणि दफन केलेले वियास, फाइन लाइन रुंदी आणि अंतर आणि द्वारे-इन-पॅड तंत्रज्ञानाद्वारे सर्किट बोर्डचे एकत्रीकरण आणि जागा वापरामध्ये लक्षणीय सुधारणा करते. यामुळे लहान आकार, उच्च सुस्पष्टता आणि उच्च विश्वासार्हता आवश्यक असलेल्या ऍप्लिकेशन्ससाठी विशेषतः योग्य बनते, जसे की ऑटोमोटिव्ह टायर प्रेशर सेन्सर्स, औद्योगिक तापमान आणि आर्द्रता सेन्सर्स, होम अप्लायन्स टच सेन्सर्स आणि वैद्यकीय रक्त ऑक्सिजन सेन्सर.

मुख्य तंत्रज्ञान:

सेन्सर PCBA ची कार्यक्षमता आणि विश्वासार्हता सुनिश्चित करण्यासाठी, आम्ही HDI तंत्रज्ञान डिझाइन वैशिष्ट्यांचे काटेकोरपणे पालन करतो. सोल्यूशन प्लॅनिंगपासून ते मॅन्युफॅक्चरिंगपर्यंत, प्रत्येक पायरी "सेन्सरच्या गरजांशी जुळवून घेणे आणि सिग्नल गुणवत्ता अनुकूल करणे" यावर लक्ष केंद्रित करते. मुख्य प्रक्रिया हायलाइट्स खालीलप्रमाणे आहेत:

1. सानुकूलित आवश्यकता विश्लेषण: तंतोतंत जुळणारे सेन्सर पॅरामीटर्स

सुरुवातीच्या डिझाईन टप्प्यात, आमचा अभियांत्रिकी कार्यसंघ सेन्सरच्या कार्यात्मक आवश्यकता, आकार मर्यादा, ऑपरेटिंग वातावरण, सिग्नल वारंवारता आणि इतर मुख्य पॅरामीटर्स स्पष्ट करण्यासाठी क्लायंटशी विस्तृतपणे संवाद साधतो. हे सेन्सर PCBA च्या स्तरांची संख्या, साहित्य आणि प्रक्रिया मार्ग ठरवण्यासाठी आधार बनवते, अति-डिझाइन किंवा अपुरी कार्यक्षमता टाळून.

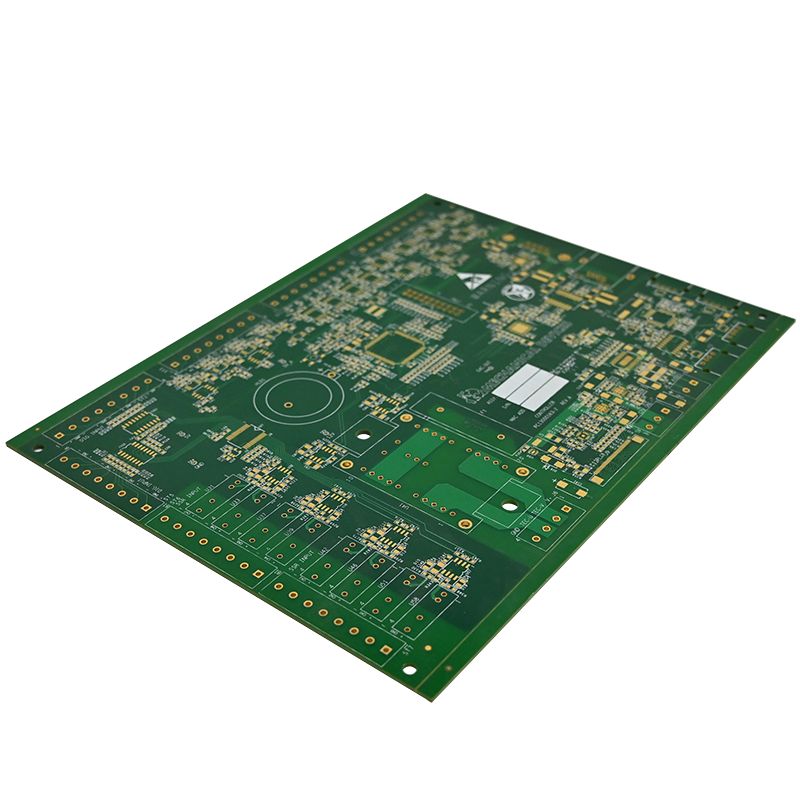

2. मल्टीलेयर बोर्ड स्टॅकिंग डिझाइन: लघुकरण आणि उच्च एकत्रीकरण प्राप्त करणे

4-12 लेयर एचडीआय मल्टीलेयर बोर्ड स्टॅकिंग स्ट्रक्चरचा वापर करून, आंधळे आणि दफन केलेले विया पारंपारिक थ्रू-होल बदलतात, सर्किट बोर्डने व्यापलेली जागा कमी करतात आणि उच्च-घनता घटकांच्या वायरिंग आव्हानांचे निराकरण करण्यासाठी सर्किट लेआउट ऑप्टिमाइझ करतात. हे डिझाइन पीसीबीए व्हॉल्यूम 30%-50% ने कमी करण्यास अनुमती देते, सूक्ष्म सेन्सर उत्पादनांशी उत्तम प्रकारे जुळवून घेत.

3. फाइन लाईन रुंदी आणि अंतर + वाया-इन-पॅड तंत्रज्ञान: जागेचा वापर सुधारणे

ओळीची रुंदी आणि अंतर 3mil/3mil पर्यंत पोहोचू शकते, उच्च-घनतेच्या घटकांच्या वेल्डिंग आणि वायरिंग आवश्यकता पूर्ण करते;

व्हाया-इन-पॅड तंत्रज्ञानाचा वापर थेट घटक पॅडच्या खाली व्हिया डिझाइन करण्यासाठी केला जातो, ज्यामुळे सर्किट बोर्ड जागेची लक्षणीय बचत होते आणि सिग्नल ट्रान्समिशन पथ कमी होते, त्यामुळे सिग्नलची अखंडता सुधारते.

4. उच्च-गुणवत्तेच्या सब्सट्रेट सामग्रीची निवड: सिग्नल आणि थर्मल कार्यप्रदर्शन संतुलित करणे

च्या अनुप्रयोग परिस्थितीवर आधारितसेन्सर PCBA, उच्च-गुणवत्तेची सब्सट्रेट सामग्री जसे की FR-4 (पारंपारिक ऍप्लिकेशनसाठी), रॉजर्स उच्च-फ्रिक्वेंसी लॅमिनेट (उच्च-फ्रिक्वेंसी सेन्सरसाठी), आणि ॲल्युमिनियम सब्सट्रेट्स (उच्च उष्णता अपव्यय आवश्यकतेसाठी) हे सुनिश्चित करण्यासाठी निवडले जातात की सर्किट बोर्डमध्ये चांगली सिग्नल अखंडता, उष्णता प्रतिरोधकता, आणि तापमान 4 डिग्री सेल्सियस पर्यंत चालते. 125℃.

5. पॉवर आणि ग्राउंडिंग ऑप्टिमायझेशन: इलेक्ट्रोमॅग्नेटिक हस्तक्षेप कमी करणे

मल्टीलेअर बोर्ड स्टॅक-अपमध्ये संपूर्ण पॉवर आणि ग्राउंड लेयर एक शिल्डिंग लेयर तयार करण्यासाठी डिझाइन केले आहेत, पॉवर नॉइज आणि इलेक्ट्रोमॅग्नेटिक इंटरफेरन्स (EMC) प्रभावीपणे कमी करतात, सेन्सरद्वारे संकलित केलेल्या सिग्नलमध्ये व्यत्यय येणार नाही याची खात्री करून आणि सेन्सर PCBA ची मापन अचूकता सुधारते.

6. थर्मल मॅनेजमेंट डिझाइन: उष्णतेचे अपव्यय आव्हाने सोडवणे

उच्च-पॉवर सेन्सर घटकांसाठी, पीसीबीएवर थर्मल वायस आणि कॉपर ग्राउंड प्लेन डिझाइन केले आहेत ज्यामुळे घटकांद्वारे निर्माण होणारी उष्णता त्वरीत नष्ट होते, उच्च तापमानामुळे कार्यक्षमता कमी होणे किंवा कमी होणारी आयुर्मान रोखणे.

उत्पादन आणि गुणवत्ता नियंत्रण: UNIXPLORE ची एंड-टू-एंड गुणवत्ता हमी

सेन्सर PCBA, सेन्सरचा मुख्य घटक म्हणून, उत्पादनाची स्थिरता थेट निर्धारित करते. प्रत्येक सेन्सरची खात्री करण्यासाठी UNIXPLORE ने "कच्च्या मालाच्या खरेदीपासून ते तयार उत्पादन वितरणापर्यंत" एक सर्वसमावेशक गुणवत्ता तपासणी प्रणाली स्थापित केली आहे.PCBAग्राहकांच्या गरजा पूर्ण करते:

1. कच्चा माल खरेदी: अस्सल उत्पादने हमी, शोधण्यायोग्य

आम्ही जागतिक स्तरावर प्रख्यात घटक पुरवठादारांसह (जसे की TI, ST, आणि Infineon) दीर्घकालीन भागीदारी स्थापन केली आहे. सर्व घटक कायदेशीर चॅनेलद्वारे खरेदी केले जातात, मूळ फॅक्टरी वॉरंटी प्रमाणपत्रे आणि बनावट आणि निकृष्ट उत्पादने दूर करण्यासाठी मटेरियल ट्रेसिबिलिटी कोड प्रदान करतात.

2. उत्पादन उपकरणे: उच्च-परिशुद्धता स्वयंचलित उत्पादन लाइन

यामाहा हाय-स्पीड एसएमटी प्लेसमेंट मशीन, 10-झोन रिफ्लो सोल्डरिंग ओव्हन आणि पूर्णपणे स्वयंचलित AOI तपासणी उपकरणे यासारख्या प्रगत उपकरणांनी सुसज्ज, आम्ही घटक प्लेसमेंट, सोल्डरिंग आणि चाचणीमध्ये ऑटोमेशन प्राप्त करतो. वेल्डिंग गुणवत्ता सुनिश्चित करून प्लेसमेंट अचूकता ±0.02mm पर्यंत पोहोचू शकते.

3. तिहेरी चाचणी: स्थिर कामगिरी सुनिश्चित करणे

कारखाना सोडण्यापूर्वी प्रत्येक PCBA खालील चाचण्या घेते:

इलेक्ट्रिकल टेस्टिंग: फ्लाइंग प्रोब टेस्टिंग/बेड-ऑफ-नेल्स टेस्टिंग, ओपन सर्किट्स आणि शॉर्ट सर्किट्स यांसारख्या इलेक्ट्रिकल फॉल्ट्स शोधण्यासाठी;

कार्यात्मक चाचणी: सेन्सरचे सिग्नल संपादन आणि प्रसारण कार्यप्रदर्शन तपासण्यासाठी वास्तविक कार्य वातावरणाचे अनुकरण करणे;

विश्वासार्हता चाचणी: उच्च आणि कमी तापमान वृद्धत्व चाचण्या, कंपन चाचण्या आणि मीठ फवारणी चाचण्या कठोर वातावरणात उत्पादनाची अनुकूलता सुनिश्चित करण्यासाठी.

4. उत्पादन क्षमता: विविध ऑर्डरच्या गरजा पूर्ण करणे

सध्या, आमची वार्षिक उत्पादन क्षमता 1.5 दशलक्ष PCBAs आणि 150,000 तयार उत्पादनांपर्यंत पोहोचते. लहान-बॅचचे सॅम्पल ऑर्डर असो किंवा मोठ्या प्रमाणात उत्पादन ऑर्डर असो, आम्ही वेळेवर वितरीत करू शकतो.
