नायट्रोजन रिफ्लो सोल्डरिंग म्हणजे काय आणि त्याचा विचार का करावा?
नायट्रोजन रिफ्लो 99.9% शुद्ध N₂ सह ओव्हनमधील मानक हवेची जागा घेते. ऑक्सिजनची अनुपस्थिती सोल्डर पेस्ट आणि घटक लीड्सवर ऑक्साईड तयार होण्यास प्रतिबंध करते.
प्रक्रिया तुलना
पॅरामीटर स्टँडर्ड एअर रिफ्लोनायट्रोजन रिफ्लो (N₂)फरक ऑक्सिजन पातळी20.9%< 1000 पीपीएम (0.1%)200× कमी O₂ओले विटिंग एंगल25--35°10--15°2× चांगले ओले करणे थर्मल पॅड्समध्ये व्हॉईडिंग15--25% क्षेत्रफळ 0%--25% क्षेत्र5--25% कपात हेड-इन-पिलो दोष ०.५--२%< ०.०५%१०× कमी सोल्डर बॉलिंग दृश्यमान नॉनक्लीनर बोर्ड

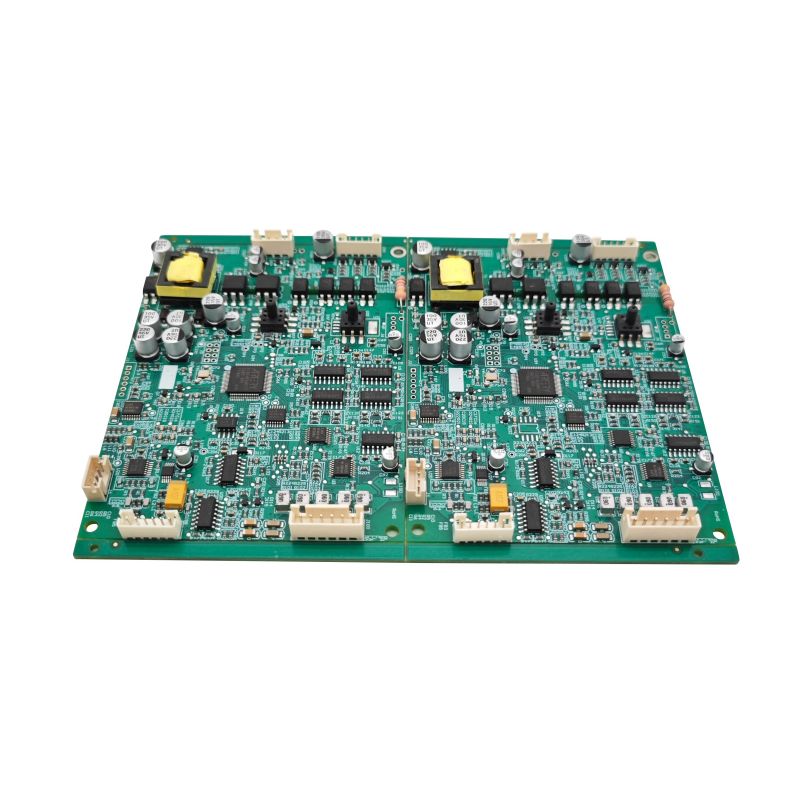

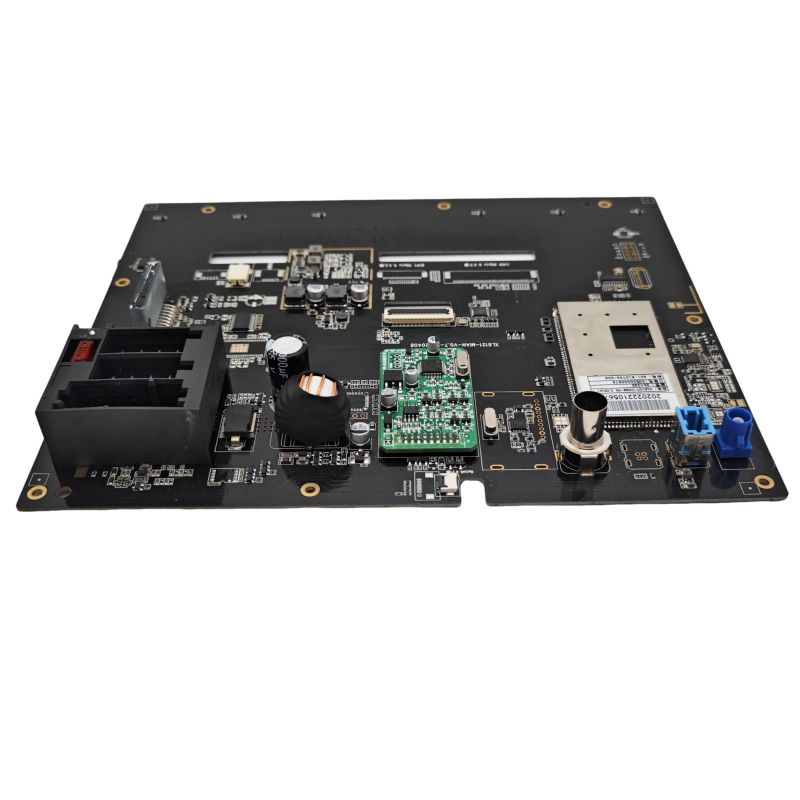

औद्योगिक रोबोट PCBA वर ऑक्सिडेशन समस्या
औद्योगिक रोबोट PCBA अनेकदा MOSFETs, गेट ड्रायव्हर्स आणि पॉवर मॅनेजमेंट ICs अंतर्गत मोठे थर्मल पॅड (उघड तांबे) वापरतो. हे पॅड हवेच्या रिफ्लोमध्ये वेगाने ऑक्सिडाइझ करतात, सोल्डर पूर्णपणे ओले होण्यापासून प्रतिबंधित करतात. परिणाम म्हणजे शून्यता ज्यामुळे उष्णता अडकते आणि 1000+ ऑपरेटिंग तासांनंतर फील्ड अपयशी ठरते.
जेथे नायट्रोजन रिफ्लो स्पष्ट मूल्य प्रदान करते
प्रत्येक औद्योगिक रोबोट PCBA ला समान फायदा होत नाही. नायट्रोजन विशिष्ट परिस्थितीत अर्थ प्राप्त होतो.
मोठे तांबे क्षेत्र आणि जड घटक
बोर्ड फीचर एअर रिफ्लो जोखीम नायट्रोजन बेनिफिट10×10 मिमी थर्मल पॅड> 30% व्हॉईड्स, हॉट स्पॉट्स< 8% व्हॉईड्स, एकसमान 20+ लेयर बोर्ड (जाड) थरांमध्ये असमान हीटिंग मोठ्या कनेक्टर्सद्वारे चांगले उष्णता हस्तांतरण (40+ पिन) हेड-इन-आयजीटी फॉर्म 10% 10 पेक्षा जास्त पिन्स फॉर्म (रोबोट मोटर ड्राईव्ह) लांब भिजवताना ऑक्सिडेशन स्वच्छ पृष्ठभाग
वास्तविक-जगातील डेटा: एका बोर्डवर 12 पॉवर MOSFET सह सहा-अक्षीय रोबोट कंट्रोलर PCBA मध्ये, 24 महिन्यांत नायट्रोजन रिफ्लो 3.2% वरून 0.4% पर्यंत कमी होतो. प्राथमिक बिघाड मोड -- थर्मल पॅड व्हॉईड्स ज्यामुळे जास्त गरम होते -- 87% ने घसरले.
कमी-व्होल्टेज, उच्च-वर्तमान ट्रेस
सर्वो ड्राइव्हसाठी औद्योगिक रोबोट PCBA अंतर्गत स्तरांवर 30--80A वाहून नेतो. करंट-सेन्स रेझिस्टर (0.5 mΩ, 2512 पॅकेज) अंतर्गत व्हॉईड्स प्रतिरोधक भिन्नता निर्माण करतात ज्यामुळे टॉर्क रीडिंग खराब होते.
करंट सेन्स कॉम्पोनेंट एअर रिफ्लो व्हेरिएशन नायट्रोजन रिफ्लो व्हेरिएशन4-टर्मिनल शंट (2512)±8% व्हॉइडिंगमुळे ±1.5% सेन्स रेझिस्टर तापमानात वाढ15°C5°C कॅलिब्रेशन ड्रिफ्ट 500 चक्रानंतर 12%2%
जेथे नायट्रोजन रिफ्लो अनावश्यक आहे
नायट्रोजन किंमत जोडते (ओव्हन बदल + गॅस वापर = $0.08--0.12 प्रति PCBA). या प्रकरणांसाठी ते वापरू नका.
कमी थर्मल वस्तुमान असलेले लहान बोर्ड
परिस्थिती नायट्रोजन आवश्यक नाही एकतर्फी, < 50 घटक एअर रिफ्लो < 8% voids सर्व लहान पॅकेजेस (0402, QFN 3×3) कोणतेही मोठे थर्मल पॅड नाहीत, कोणतेही संवेदनशील भाग नसलेले लीड-फ्री SAC305 नाही मानक फ्लक्स हँडल एअर रिफ्लोची किंमत कमी आहे. न्याय्य नाही
उच्च-क्रियाकलाप फ्लक्स वापरणारे बोर्ड
काही नो-क्लीन फ्लक्सेस (उदा., Senju M705-GRN360-K2-V) मध्ये ॲक्टिव्हेटर असतात जे 240°C पर्यंत हवेत प्रभावीपणे काम करतात. नायट्रोजन कोणतेही मोजता येण्याजोगे फायदे जोडत नाही. ऑक्सिजन संवेदनशीलतेसाठी फ्लक्स डेटाशीट तपासा.
औद्योगिक रोबोट PCBA साठी अंमलबजावणी पॅरामीटर्स
आपण नायट्रोजन वापरण्याचे ठरविल्यास, या विशिष्ट सेटिंग्ज लागू करा.
नायट्रोजन अंतर्गत ओव्हन प्रोफाइल
झोन तापमान वेळO₂ लक्ष्य प्रीहीट150--180°C60--90 सेकंद< 5000 ppmSoak180--210°C60--90 सेकंद< 2000 ppmरिफ्लो शिखर (SAC305)240---250°C300-से< ppmCooling-5°C/सेकंद रॅम्प---कोणतीही आवश्यकता नाही
गंभीर: रिफ्लो पीक दरम्यान O₂ 1000 ppm खाली ठेवा. 1500 पीपीएमच्या वर, फायदा नाहीसा होतो -- व्हॉईड्स एअर रिफ्लो स्तरांवर परत येतात.
नायट्रोजन प्रवाह दर आणि शुद्धता
पॅरामीटर शिफारस शुद्धता99.9% किमान (3.0 ग्रेड)दव बिंदू -40°C किंवा कमी प्रवाह दर15--25 m³/तास (नमुनेदार 6-झोन ओव्हन)
खर्चाचा अंदाज: 100×150 mm च्या ठराविक औद्योगिक रोबोट PCBA साठी, नायट्रोजन 10,000 व्हॉल्यूममध्ये प्रति बोर्ड $0.10 जोडते. 100,000 व्हॉल्यूमवर, किंमत प्रति बोर्ड $0.04 पर्यंत घसरते.
नायट्रोजन लाभ प्रमाणित करण्यासाठी चाचणी
तुमच्या औद्योगिक रोबोट PCBA साठी नायट्रोजन देण्याआधी, या दोन चाचण्या करा.
व्हॉइडिंग तुलना (क्ष-किरण)
1. हवेत 20 बोर्ड, नायट्रोजनमध्ये 20 बोर्ड रिफ्लो करा
2. क्ष-किरण प्रत्येक बोर्ड 0° आणि 45° झुकाव
3. सर्वात मोठ्या थर्मल पॅड अंतर्गत शून्य क्षेत्र मोजा (उदा. मोटर ड्रायव्हर IC)
4. नायट्रोजन औचित्य साठी निकष पास: हवेच्या तुलनेत शून्य घट > ५०%
क्रॉस-सेक्शन आणि कातरणे चाचणी
टेस्टएअर रिफ्लो परिणाम नायट्रोजन टार्गेटIMC जाडी (इंटरमेटॅलिक)1--3 µm असमान2--4 µm एकसमान व्हॉइड व्यास> 200 µm सामान्य< 100 µm दुर्मिळ बॉल कातरणे सामर्थ्य (0.5 मिमी BGA)800--1000 gf-1000 gf-
FAQ -- औद्योगिक रोबोट PCBA साठी नायट्रोजन रिफ्लो बद्दल सामान्य प्रश्न
Q1: नायट्रोजन रिफ्लो कंपनाच्या संपर्कात असलेल्या औद्योगिक रोबोट PCBA साठी सोल्डर जॉइंट विश्वसनीयता सुधारते का?
अ:होय, परंतु केवळ विशिष्ट अपयश यंत्रणेसाठी. औद्योगिक रोबोट सर्वो मोटर्स आणि गिअरबॉक्सेसमधून 5--50 Grms कंपन अनुभवतात. नायट्रोजनसह दोन कंपन-संबंधित अपयश सुधारतात:
Kirkendall voiding-- एअर रिफ्लोमध्ये, कॉपर-टिन इंटरमेटॅलिक (IMC) ची वाढ अनियमित असते, ज्यामुळे इंटरफेसमध्ये सूक्ष्म व्हॉईड्स तयार होतात. कंपनाच्या प्रभावाखाली, 5000--10,000 तासांनंतर या रिक्तता एकत्र होतात आणि क्रॅक होतात. नायट्रोजन रिफ्लो व्हॉईड्सशिवाय एकसमान IMC (Cu₆Sn₅ लेयर) तयार करते. कंपन चाचणी (20 Grms, 10--2000 Hz, 100 तास) दाखवते नायट्रोजन सांधे 3× जास्त काळ टिकतात.
जड घटकांजवळ सोल्डर थकवा-- औद्योगिक रोबोट PCBA वर मोठे ट्रान्सफॉर्मर (15×15 मिमी) रोबोट वॉर्म-अप (25°C ते 85°C) दरम्यान विभेदक थर्मल विस्तार अनुभवतात. हवेच्या रिफ्लोमध्ये, व्हॉईड्स घटक कोपऱ्यांखाली केंद्रित होतात जेथे तणाव सर्वाधिक असतो. या व्हॉईड्स क्रॅक इनिशिएशन साइट्स म्हणून काम करतात. नायट्रोजनसह, शून्य-मुक्त सांधे तणाव समान रीतीने वितरीत करतात.
परिमाणात्मक सुधारणा-- प्रवेगक जीवन चाचणी (थर्मल शॉक -40°C ते +125°C, 1000 चक्र + एकाचवेळी कंपन) दर्शवते:
- एअर रिफ्लो सांधे: 12% क्रॅक किंवा अयशस्वी
- नायट्रोजन रिफ्लो सांधे: 1.5% क्रॅक
तथापि, नायट्रोजन खराब डिझाइन केलेले पॅड भूमिती किंवा चुकीच्या स्टॅन्सिल छिद्रांचे निराकरण करत नाही. प्रथम ते नेहमी अनुकूल करा, नंतर नायट्रोजन घाला.
Q2: औद्योगिक रोबोट PCBA पॉवर स्टेजसाठी किती शून्य टक्केवारी स्वीकार्य आहे आणि नायट्रोजन ते साध्य करू शकतो?
अ:औद्योगिक रोबोट PCBA पॉवर स्टेजसाठी (मोटर ड्राइव्ह, IGBTs, MOSFETs), स्वीकार्य व्हॉईडिंग थर्मल लोडवर अवलंबून असते. तीन स्तर आहेत:
टियर 1 -- उच्च शक्ती (सतत > 20A प्रति FET)
स्वीकार्य शून्य क्षेत्र: < 5%. एकल शून्य व्यास: < 0.2 मिमी. हे केवळ नायट्रोजन रिफ्लो (1000 ppm O₂) अधिक व्हॅक्यूम रीफ्लो (पर्यायी) सह साध्य करता येते. नायट्रोजन शिवाय, ठराविक व्हॉईड्स 15--25% असतात.
टियर 2 -- मध्यम शक्ती (10--20A शिखर, मधूनमधून)
स्वीकार्य शून्य क्षेत्र: < 10%. एकल रिकामा नाही > 0.5 मिमी. नायट्रोजन रिफ्लो सातत्याने 5--8% व्हॉईड्स प्राप्त करतो. एअर रिफ्लो 12--18% उत्पन्न करते -- अनेकदा किरकोळ परंतु थर्मल सिम्युलेशन परवानगी देत असल्यास पास होते.
टियर 3 -- कमी पॉवर (< 5A, सिग्नल ICs)
स्वीकार्य शून्य क्षेत्र: < 25%. व्हॉईड्सचा किमान थर्मल प्रभाव असतो. नायट्रोजन अनावश्यक आहे. एअर रिफ्लो पुरेसे आहे.
व्हॅक्यूमशिवाय नायट्रोजन टियर 1 मिळवू शकतो का?नाही -- फसलेल्या फ्लक्स वायूंमुळे एकटा नायट्रोजन 5--8% किमान शून्यता गाठतो. उप-5% व्हॉईड्ससाठी (SIC MOSFET किंवा GaN उपकरणांसाठी गंभीर), तुम्हाला व्हॅक्यूम रिफ्लो (सोल्डर वितळल्यानंतर वायू काढून टाकते) आवश्यक आहे. नायट्रोजन + व्हॅक्यूम 1--3% शून्यता प्राप्त करते.
औद्योगिक रोबोट PCBA साठी चाचणी प्रोटोकॉल: 10 बोर्डांवर शून्यता मोजा. जर सरासरी 15% असेल तर नायट्रोजन घाला. सरासरी 8--15% आणि पॉवर अपव्यय < 2W प्रति घटक असल्यास, हवा स्वीकार्य आहे. < 8% आवश्यक असल्यास, नायट्रोजन अधिक स्टॅन्सिल ऑप्टिमायझेशन निर्दिष्ट करा (फ्लक्स सोडण्यासाठी थर्मल पॅडमध्ये वियास).
Q3: औद्योगिक रोबोट PCBA उत्पादनासाठी मी माझ्या विद्यमान एअर रिफ्लो ओव्हनला नायट्रोजनमध्ये रूपांतरित करू शकतो का?
अ:होय, परंतु तीन नॉन-निगोशिएबल सुधारणांसह. अनेक उत्पादक आंशिक रूपांतर करण्याचा प्रयत्न करतात आणि अयशस्वी होतात.
सुधारणा 1 -- ओव्हन सीलिंग
एअर रिफ्लो ओव्हनमध्ये प्रवेशद्वार/बाहेर पडद्यावर आणि झोन दरम्यान अंतर असते. नायट्रोजन शुद्धतेसाठी ऑक्सिजन प्रवेश करणे आवश्यक आहे <50 एल/मिनिट. स्थापित करा:
- दुहेरी-स्तर चुंबकीय पडदे (साध्य साखळी बदलतात)
- सकारात्मक दाब नियंत्रण (ओव्हनच्या आत 1--2 मिमी H₂O)
- उच्च-तापमान सिलिकॉन गॅस्केटसह सर्व प्रवेश पॅनेल सील करा
सील न करता, तुम्ही 3--5× अधिक नायट्रोजन (किंमत $0.30--$0.50 प्रति बोर्ड) वापराल आणि तरीही शिखरावर 5000 ppm O₂ असेल -- योग्यरित्या ट्यून केलेल्या एअर ओव्हनपेक्षा वाईट.
बदल २ -- ऑक्सिजन मॉनिटरिंग सिस्टम
दोन झिरकोनिया ओ₂ सेन्सर स्थापित करा: एक प्रीहीट झोनमध्ये, एक रिफ्लो पीक झोनमध्ये. सेन्सर मासिक कॅलिब्रेट करणे आवश्यक आहे. अनेक औद्योगिक रोबोट PCBA उत्पादक कॅलिब्रेशन वगळतात, मग व्हॉइडिंग का परतावा मिळतो याबद्दल आश्चर्य वाटते.
बदल 3 -- कन्व्हेयर आणि स्नेहन
मानक ओव्हन कन्व्हेयर वंगण नायट्रोजनमध्ये वाष्पीकरण करतात (ऑक्सिजनच्या अनुपस्थितीत विघटन तापमान बदलते). परफ्लुओरोपॉलिएदर (PFPE) ग्रीस वापरा. Kester किंवा Klüber ब्रँड. मानक वंगण बोर्ड दूषित करेल आणि सोल्डर बॉल तयार करेल.
रूपांतरण खर्च आणि टाइमलाइन:
- उपकरणे: $8,000--$15,000 (सील, पडदे, सेन्सर, प्रवाह नियंत्रणे)
- स्थापना: 2 दिवस डाउनटाइम
- नायट्रोजन पुरवठा: द्रव टाकी किंवा PSA जनरेटर ($300--$500/महिना भाडेपट्टी)
- औद्योगिक रोबोट PCBA व्हॉल्यूमसाठी पेबॅक कालावधी > 50,000/वर्ष: 6--8 महिने (कमी पुनर्काम आणि फील्ड रिटर्नमधून)
धर्मांतर करू नकाजर तुमची वार्षिक मात्रा 20,000 बोर्डांपेक्षा कमी असेल. त्याऐवजी आधीपासून नायट्रोजन रिफ्लो असलेला कॉन्ट्रॅक्ट उत्पादक वापरा.
डिसिजन मॅट्रिक्स -- तुम्ही नायट्रोजन वापरावे का?
फॅक्टर एअर रिफ्लो पुरेसे नायट्रोजन शिफारस केलेले थर्मल पॅड > 25 mm² नाहीयेस एक्सपोज्ड कॉपर बेससह घटक (QFN, DFN) NoYesBGA पिच < 0.8 mmNoYesRobot PCBA ऑपरेटिंग > 60°C वातावरण नाहीयेस5% प्रति लक्ष्य अयशस्वी <05% अयशस्वी. वर्ष नाहीयेसलीड-फ्री सोल्डर (SAC305) नो-क्लीन फ्लक्ससह कधी कधी मोठ्या बोर्डसाठी व्हॉल्यूम < 10,000 बोर्ड/वर्ष होय नाही (किंमत अप्रभावी)
अंतिम शिफारस
नायट्रोजन रीफ्लो औद्योगिक रोबोट PCBA साठी स्पष्ट अर्थ देते ज्यामध्ये हे समाविष्ट आहे:
- मोठे थर्मल पॅड (> 25 मिमी²)
- उघडलेल्या डाय पॅडसह BGAs किंवा QFNs
- कोणतीही पॉवर स्टेज डिसिपिटिंग > 5W प्रति घटक
- विश्वासार्हता आवश्यकता < 1% फील्ड अपयश 5 वर्षांमध्ये
साध्या, कमी-शक्तीच्या औद्योगिक रोबोट PCBA (सेन्सर इंटरफेस, I/O बोर्ड) साठी लहान घटक आणि थर्मल आव्हाने नसलेल्यांसाठी नायट्रोजनचा अर्थ नाही.
व्यावहारिक सल्ला: नायट्रोजनमध्ये 100-बोर्ड चाचणी चालवा. एक्स-रे व्हॉईडिंग. तुमच्या सध्याच्या एअर रिफ्लो परिणामांशी तुलना करा. जर शून्य क्षेत्र 50% पेक्षा जास्त कमी झाले तर नायट्रोजन लागू करा. 30% पेक्षा कमी कमी झाल्यास, तुमची फ्लक्स किंवा स्टॅन्सिल डिझाइन ही खरी समस्या आहे -- प्रथम त्या दुरुस्त करा.
