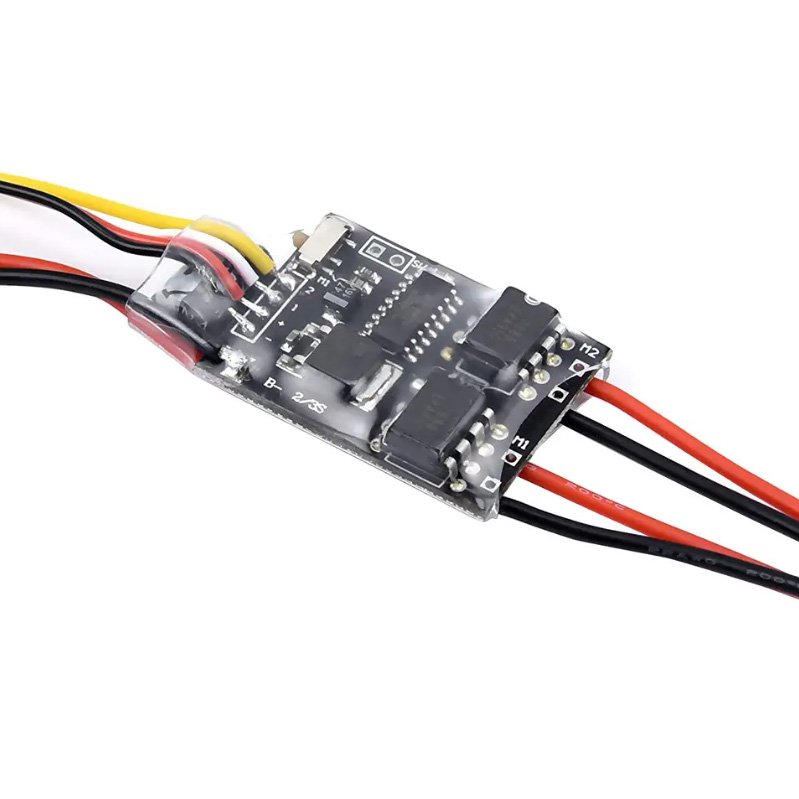

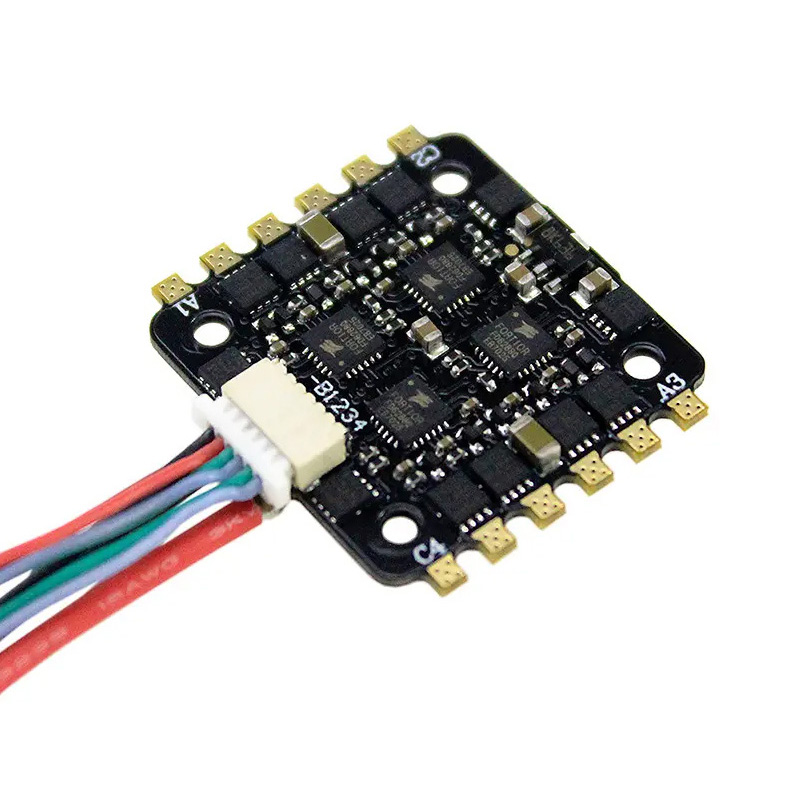

एरोस्पेस इलेक्ट्रॉनिक्स आणि अयशस्वी विश्लेषणातील 20 वर्षांच्या अनुभवासह, मी विशिष्ट डिझाइन पद्धतींचे दस्तऐवजीकरण केले आहे जे ग्राउंडेड हार्डवेअरपासून उड्डाण-योग्य असेंब्ली वेगळे करतात. या मार्गदर्शकामध्ये साहित्य निवड, थर्मल मॅनेजमेंट, प्रमाणन आवश्यकता आणि एअरक्राफ्ट लाइटिंग PCBA साठी फील्ड-चाचणी पॅरामीटर्स समाविष्ट आहेत.
एअरक्राफ्ट लाइटिंग सिस्टमचे प्रकार
एअरक्राफ्ट लाइटिंग वेगळ्या श्रेणींमध्ये मोडते, प्रत्येक विशिष्ट PCBA आवश्यकतांसह.
लाइटिंग प्रकार फंक्शन ऑपरेशन मोड गंभीर आवश्यकता नेव्हिगेशन लाइट्स पोझिशन इंडिकेशन (लाल/हिरवा/पांढरा) स्थिरतेवर विश्वासार्हता, रंग अचूकताविरोधी-टक्कर दिवे (स्ट्रोब)उच्च-तीव्रतेचे फ्लॅशिंग ड्युअल स्ट्रोब पॅटर्न पीक वर्तमान हाताळणी, युद्धपूर्व लाइटिंग लाइटिंग लाइटिंग वेळ लुकलुकणे थर्मल सायकलिंग टिकाऊपणा लँडिंग लाइट्स लँडिंग दरम्यान रनवे प्रदीपन मागणीनुसार उच्च पॉवर एक्स्ट्रीम लुमेन आउटपुट, उष्णता नष्ट करणे केबिन/विंडो लाइट्स पॅसेंजर वातावरण, रीडिंगडिमेबल, कलर-ट्यून करण्यायोग्यEMI अनुपालन, गुळगुळीत मंदीकरण
मुख्य तांत्रिक तपशील
पर्यावरणीय आवश्यकता
पॅरामीटर एअरक्राफ्ट इंटीरियर एअरक्राफ्ट एक्सटीरियर (विंग/टेल) ऑपरेटिंग तापमान-15°C ते +70°C-55°C ते +85°Cस्टोरेज तापमान-40°C ते +85°C-55°C ते +125°C-55°C ते +125°Cumidity0% ते 95% नॉन-कंडेन्सिंग 0%010% 0%010% 010% पेक्षा जास्त तापमान फूट कमाल 55,000 फूट कमाल कंपन (यादृच्छिक) 0.2g ते 5g RMS5g ते 15g RMS
पॉवर इनपुट तपशील
पॅरामीटरटीपिकल व्हॅल्यूनोट्सप्राथमिक पॉवर28V DC (नाममात्र) 18V ते 32V श्रेणी प्रति MIL-STD-704AC पॉवर (केबिन सिस्टम) 115V AC / 400Hz फ्लूरोसंट-आधारित सिस्टमसाठी पॉवर गुणवत्ता सहिष्णुता ±10% स्थिर आणि ±20% संरक्षण आवश्यक आहे वर्तमान<100µAFBITE मेमरी राखण्यासाठी
एअरक्राफ्ट लाइटिंग PCBA साठी साहित्य निवड
कोर मटेरिअल: कार्बन कंपोझिट किंवा मेटल कोर?
खराब थर्मल चालकता आणि LED घटकांसह CTE जुळत नसल्यामुळे विमानाच्या प्रकाशासाठी मानक FR4 क्वचितच स्वीकार्य आहे.
मटेरियल थर्मल कंडक्टिविटीसीटीई (ppm/°C)वेट ऍप्लिकेशनFR40.3-0.5 W/m·K14-17LightSignal/control onlyAluminium MCPCB1.5-3 W/m·K23-25MediumGeneral LED लाइटिंगकॉपर MCPCB200-MHvy10-400-400 पॉवर बाहेरील दिवेकार्बन क्लॉथ कोर175-300 W/m·K (XY)4-6.5खूप लाइटप्रीमियम एरोस्पेस
बाह्य प्रकाशासाठी शिफारस:कार्बन-क्लॉथ कोर किंवा कॉपर MCPCB वापरा. LED घटकांशी CTE जुळणी (6-7 ppm/°C) थर्मल सायकलिंग दरम्यान -55°C ते +85°C पर्यंत सोल्डर जॉइंट शिअरचा ताण कमी करते.
तांबे वजन निवड
वर्तमान लोड इंटीरियर लाइटिंगबाहेरील लाइटिंगसिग्नल ट्रेस (<100mA)0.5 oz1 ozLED पॉवर (500mA-2A)1 oz ते 2 oz2 ozStrobe/Landing (5A-15A)लागू नाही 3 oz ते 4 oz

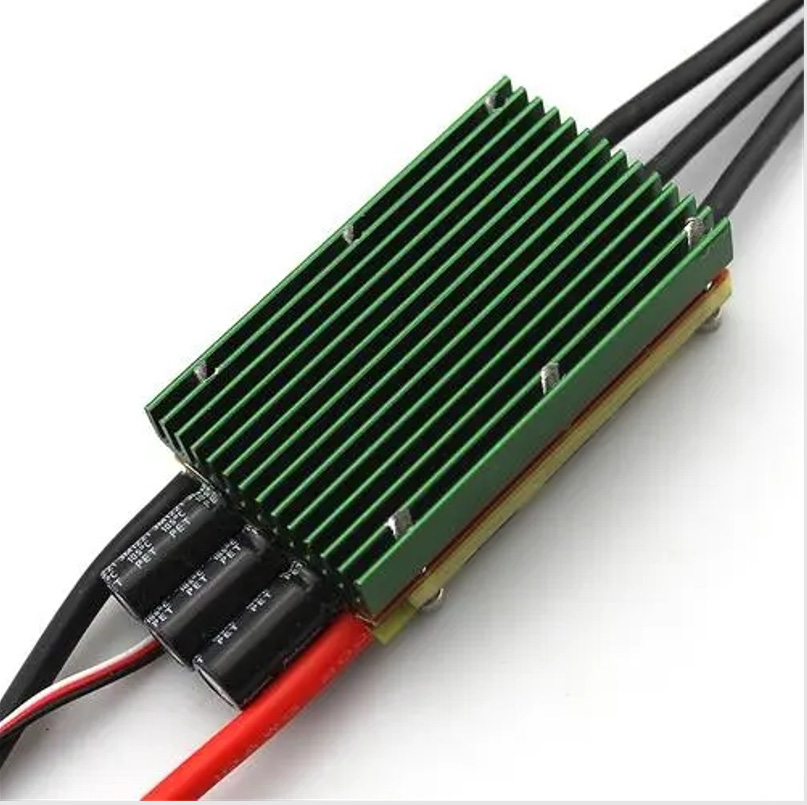

हाय-पॉवर एअरक्राफ्ट एलईडी पीसीबीएसाठी थर्मल मॅनेजमेंट
थर्मल चालकता आवश्यकता
MCPCBs मानक FR-4 च्या अंदाजे 10 पट थर्मल चालकता ऑफर करतात, जे चांगले उष्णता अपव्यय, उजळ लुमेन आउटपुट आणि दीर्घ LED आयुष्यासाठी अनुवादित करते.
अंगठ्याचा नियम:LED जंक्शन तापमानातील प्रत्येक 10°C कमी झाल्यास, घटकाचे आयुष्य दुप्पट होते.
डायलेक्ट्रिक लेयर तपशील
पॅरामीटर स्टँडर्ड MCPCBउच्च-कार्यक्षमता एरोस्पेसडायलेक्ट्रिक मटेरियल सिरेमिक फिलरसह इपॉक्सी थर्मली कंडक्टिव पॉलीमाइड थर्मल कंडक्टिविटी1-3 W/m·K5-10 W/m·KDielectric जाडी50-100µm75-150µm ब्रेकडाउन व्होल्टेज32-kV3
एलईडी पॅडसाठी थर्मल वाया स्ट्रॅटेजी
PCBA वरील प्रत्येक उच्च-शक्ती LED साठी:
- किमान 9 थर्मल व्हिया(0.3 मिमी व्यास) प्रति LED पॅड
- भरलेले आणि कॅप केलेले वियासोल्डरेबिलिटीसाठी आवश्यक
- अंतराद्वारे:1.0 मिमी ते 1.2 मिमी ग्रिड नमुना
- शून्य सहिष्णुता:एक्स-रे वर 25% पॅड क्षेत्र दृश्यमान आहे
सर्किट टोपोलॉजी आणि कंट्रोल आर्किटेक्चर
बाह्य प्रकाश नियंत्रण
आधुनिक विमानाच्या बाह्य प्रकाशात स्वतंत्र चॅनेल नियंत्रणासह प्रोग्राम करण्यायोग्य एलईडी ड्रायव्हर्स वापरतात.
शिफारस केलेले आर्किटेक्चर:
- I2C LED ड्रायव्हर IC (उदा., LP5562 किंवा तत्सम) प्रोग्राम करण्यायोग्य अनुक्रम मेमरीसह
- उच्च-वर्तमान एलईडी स्ट्रिंगसाठी बाह्य MOSFET स्टेज
- वेगळ्या I2C बसेसद्वारे FMU रिडंडंसी सपोर्ट
प्रोग्राम करण्यायोग्य ड्रायव्हर्सचे फायदे:
- लाइटिंग सीक्वेन्स प्रोग्रामिंगनंतर स्वायत्तपणे चालतात
- सामान्य ब्लिंकिंग पॅटर्नसाठी FMU हस्तक्षेप आवश्यक नाही
- एक FMU अयशस्वी झाल्यास ग्रेसफुल डिग्रेडेशन
आतील केबिन लाइटिंग
एअरक्राफ्ट केबिन LED लाइटिंग सिस्टीम सामान्यत: वैयक्तिकरित्या ओळखण्यायोग्य LED-मायक्रोकंट्रोलर जोड्या वापरतात.
वैशिष्ट्य आवश्यकता नियंत्रण प्रोटोकॉल पिक्सेल डेटा सिरीयल बसवर ॲड्रेसिंगप्रत्येक MCU-LED जोडी स्वतंत्रपणे संबोधित करण्यायोग्य कलर कंट्रोलआरजीबी किंवा आरजीबीडब्ल्यू प्रति फिक्स्चर डेटा दर ॲनिमेशन अनुक्रमांसाठी पुरेसा अयशस्वी मोड सिंगल एलईडी अपयश इतरांवर परिणाम करत नाही
लवचिक PCBAवक्र फ्यूजलेज पृष्ठभागांशी सुसंगत करण्यासाठी केबिन प्रकाशासाठी वापरला जातो.
अंगभूत चाचणी उपकरणे (BITE)
एअरक्राफ्ट लाइटिंग PCBAs मध्ये स्वयं-निदान क्षमता समाविष्ट करणे आवश्यक आहे.
निरीक्षण केलेले पॅरामीटर्स:
- इनपुट व्होल्टेज आणि वारंवारता (U_LINE, LINN_SYNC)
- तापमान (T_AMBIENT)
- दिवा/एलईडी स्थिती (लेगेसी सिस्टमसाठी FILAMENT_DETECT)
- आउटपुट व्होल्टेज आणि वर्तमान
BITE प्रतिसाद:
- गैर-अस्थिर मेमरीवर लॉग फॉल्ट
- पर्यायी: डिस्क्रिट आउटपुटद्वारे सिग्नल अयशस्वी
- सुरक्षित असल्यास ऑपरेशन सुरू ठेवा (डॉसफुल डिग्रेडेशन)
EMI आणि लाइटनिंग प्रोटेक्शन
लाइटनिंग संरक्षण आवश्यकता
बाहेरील विंग/टेल-माउंट केलेल्या दिव्यांसाठी:
प्रोटेक्शन एलिमेंट स्पेसिफिकेशनटीव्हीएस डायोड्स द्वि-दिशात्मक, लाइटनिंग वेव्हफॉर्मस्पार्क गॅप्ससाठी रेट केले गेले
EMI कमी करणे
तंत्र ऍप्लिकेशनफेराइट बीड्स पॉवर इनपुट लाइन्स नियामक इनपुट स्विचिंगसाठी कॉमन मोड चोक्स पीसीबीए आणि रिमोट एलईडी दरम्यान शील्डेड केबल्स कॉपर पोर ग्राउंड प्लेन सॉलिड रिटर्न पाथ, किमान लूप
प्रमाणन आणि अनुपालन
एअरक्राफ्ट लाइटिंग PCBA साठी मुख्य मानके
मानक लागूपणाची आवश्यकताDO-160सर्व हवाई उपकरणेपर्यावरण आणि EMI चाचणीMIL-STD-704Power input28V DC पॉवर गुणवत्ताMIL-P-55110 / IPC-6012PCB पात्रता वर्ग 3/एरोस्पेसएफएए एसी 150/534/534-अनवेज लाइटिंग लाइट्सICAO परिशिष्ट 14 आंतरराष्ट्रीय विमानतळ प्रकाश मानके
पात्रता चाचणी आवश्यकता
TestDO-160 SectionPass CriteriaTemperature-Altitude4.055,000 ft वर ऑपरेशन सिम्युलेटेड कंपन8.0कोणतेही यांत्रिक किंवा इलेक्ट्रिकल बिघाड नाही आर्द्रता6.0कोणतेही गंज किंवा इन्सुलेशन बिघाड नाही लाइटनिंग प्रेरित22.0कोणतेही नुकसान नाही, कोणतीही असुरक्षित स्थिती नाही. स्कायड्रोल, इंधन इ.
एअरक्राफ्ट लाइटिंग PCBA FAQ
Q1: विमानाच्या बाह्य प्रकाशासाठी ॲल्युमिनियम-कोर आणि कॉपर-कोर PCBA मध्ये काय फरक आहे?
अ:ॲल्युमिनिअम-कोर आणि कॉपर-कोर PCBA मधील निवडीचा थेट परिणाम औष्णिक कार्यप्रदर्शन, वजन आणि बाह्य विमानाच्या प्रकाशातील विश्वासार्हतेवर होतो.
ॲल्युमिनियम MCPCB (मेटल कोर प्रिंटेड सर्किट बोर्ड):
- थर्मल चालकता: 138-238 W/m·K
- घनता: 2.70 g/cm³ (हलके)
- CTE: 23-25 ppm/°C
- किंमत: तांबे पेक्षा 30-50% कमी
तांबे MCPCB:
- थर्मल चालकता: 390-401 W/m·K (अंदाजे दुप्पट ॲल्युमिनियम)
- घनता: 8.96 g/cm³ (3.3x जड)
- CTE: 16-17 ppm/°C (6-7 ppm/°C वर LED घटकांशी उत्तम जुळणी)
- अत्यंत उर्जा घनतेसाठी उत्कृष्ट (>2 W/cm²)
विमान अनुप्रयोगांसाठी निर्णय मॅट्रिक्स:
विमानाचे स्थान पॉवर डेन्सिटी कंपन पातळी शिफारस केलेले कोरकेबिन वाचन दिवे कमी (<0.5 W/cm²)निम्न ॲल्युमिनियम MCPCBWing तपासणी दिवे मध्यम (1-2 W/cm²)उच्च ॲल्युमिनियम वर्धित वायासह लँडिंग लाइट्स (LED)उच्च (>2 MCPCB/cm²) उच्च²-एमसीपीसीबी-सीएमसीएमसीएमसीबी विंग स्ट्रोबखूप उच्च (स्पंदित)उच्च कॉपर MCPCB
अत्यंत वातावरणासाठी:कार्बन-क्लॉथ कोर PCBs फक्त 4-6.5 ppm/°C च्या CTE सह 175-300 W/m·K ची XY थर्मल चालकता देतात, सिरॅमिक LED पॅकेजेसशी जवळून जुळतात. हे -55°C ते +85°C पर्यंत जलद तापमान चक्रादरम्यान थर्मल ताण कमी करते.
Q2: विमानाच्या केबिन लाइटिंग सिस्टममध्ये आढळणाऱ्या 400Hz AC पॉवरसाठी मी कसे डिझाइन करू?
अ:एअरक्राफ्ट केबिन लाइटिंग अनेकदा 400Hz वर 115V AC वापरते, इमारतींमध्ये 50/60Hz नाही. हे अद्वितीय डिझाइन आवश्यकता तयार करते.
400Hz डिझाइन आव्हान:
50/60Hz साठी डिझाइन केलेले मानक वीज पुरवठा ट्रान्सफॉर्मर आणि चुंबकीय घटकांमधील मुख्य नुकसानीमुळे 400Hz वर जास्त गरम होतील किंवा अयशस्वी होतील.
आवश्यक PCBA डिझाइन रुपांतर:
घटक50/60Hz डिझाईन400Hz डिझाईन ट्रान्सफॉर्मर स्टँडर्ड सिलिकॉन स्टील उच्च-फ्रिक्वेंसी फेराइट किंवा टेप-वाऊंड कोरइनपुट फिल्टरिंग मोठे इलेक्ट्रोलाइटिक कॅपेसिटर्स लहान फिल्म कॅपेसिटर रेक्टिफायर्स स्टँडर्ड डायोड्स फास्ट रिकव्हरी डायोड्स ईएमआय 2 रिपल फिल्टरिंग 200Hz साठी फास्ट रिकव्हरी डायोड 800Hz तरंग
400Hz PCBA साठी डिझाइन चेकलिस्ट:
1. घटक वारंवारता रेटिंग सत्यापित करा- ट्रान्सफॉर्मर्स आणि इंडक्टर्सने 400Hz ऑपरेशन निर्दिष्ट करणे आवश्यक आहे
2. इनरश करंट मोजा- 400Hz सिस्टीममध्ये अनेकदा 50/60Hz डिझाईन्सपेक्षा जास्त प्रवेश असतो
3. एअरक्राफ्ट-ग्रेड पॉवरसह चाचणी करा- 400Hz स्त्रोत वापरा, बेंच सप्लाय नाही
4. सिंक्रोनाइझेशन तपासा- बऱ्याच प्रणालींना फ्रिक्वेंसी-लॉक केलेले मंदपणा आवश्यक आहे (उदा., LINN-SYNC)
Q3: PCBA मधील सर्वात सामान्य अपयशी मोड कोणते आहेत आणि मी त्यांना कसे प्रतिबंधित करू?
अ:एअरबस आणि बोईंग लाइटिंग असेंब्लीच्या फील्ड अयशस्वी विश्लेषणाच्या आधारावर, या पाच अपयशी मोड वरचढ आहेत.
फेल्युअर मोड 1: ट्रान्सफॉर्मर फेल्युअर (इग्निशन/स्टार्टिंग सर्किट)
प्रतिबंध:
- पुरेशा थर्मल मार्जिनसह ट्रान्सफॉर्मर निर्दिष्ट करा
- भांडी घालण्याची सामग्री -55°C ते +125°C सहन करू शकते याची खात्री करा
- लोड अंतर्गत योग्य दुय्यम व्होल्टेजसाठी चाचणी
अयशस्वी मोड 2: स्विचिंग सर्किट्समध्ये MOSFET ब्रेकडाउन
प्रतिबंध:
- किमान 2x ऑपरेटिंग व्होल्टेजसाठी रेट केलेले MOSFETs वापरा
- प्रवाह मर्यादित करण्यासाठी गेट प्रतिरोधक (10Ω ते 100Ω) जोडा
- स्विचिंग नोड्समध्ये स्नबर सर्किट्स समाविष्ट करा
- तापमानासाठी डेरेट (150°C जंक्शन रेट केलेले भाग वापरा)
अयशस्वी मोड 3: रेझोनंट सर्किट्समध्ये इंडक्टर अपयश
प्रतिबंध:
- UL-वर्ग इन्सुलेशनसह इंडक्टर निर्दिष्ट करा
- वर्तमान रेटिंग पीक ऑपरेटिंग करंटपेक्षा जास्त असल्याची खात्री करा
- क्रिटिकल सर्किट्ससाठी सीरिजमध्ये थर्मल फ्यूज जोडा
अयशस्वी मोड 4: मायक्रोकंट्रोलर रीसेट किंवा लॉक-अप
प्रतिबंध:
- समर्पित व्होल्टेज सुपरवायझर आयसी वापरा (आरसी रीसेट नाही)
- रीसेट वेळ डेटाशीट आवश्यकता पूर्ण करते सत्यापित करा
- ब्राउनआउट पुनर्प्राप्तीसाठी वॉचडॉग टाइमर जोडा
अयशस्वी मोड 5: थर्मल सायकलिंगमुळे सोल्डर संयुक्त थकवा
PCBA डिझाइनद्वारे प्रतिबंध:
- CTE जुळणारे साहित्य वापरा- सिरेमिक LEDs (6-7 ppm/°C) सह जोडल्यास कॉपर कोर (16-17 ppm/°C) ॲल्युमिनियम (23-25 ppm/°C) पेक्षा चांगला असतो.
- चिकट बाँडिंग जोडा- मोठ्या घटकांखाली, इपॉक्सी किंवा सिलिकॉन ॲडेसिव्ह लावा
- पॅड भूमिती ऑप्टिमाइझ करा- थ्रू-होल घटकांवर टीयर-ड्रॉप पॅड आणि मोठ्या कंकणाकृती रिंग वापरा
- पॉटिंगचा विचार करा- बाह्य असेंब्लीसाठी, पॉटिंग कंपाऊंड थर्मल-मेकॅनिकल तणाव कमी करते
सर्वसमावेशक चाचणी:
उड्डाण मंजुरीपूर्वी, PCBA ने DO-160 थर्मल सायकलिंग पास करणे आवश्यक आहे:
- इंटीरियरसाठी किमान 500 सायकल
- बाह्यांसाठी 1000+ सायकल
- वास्तविक स्थापना स्थानाशी जुळणारी तापमान श्रेणी
सारांश: एअरक्राफ्ट लाइटिंग PCBA डिझाइन चेकलिस्ट
इंटिरियरसाठी डिझाइन एलिमेंटची आवश्यकता कोर मटेरियल ॲल्युमिनियम एमसीपीसीबी; तांबे किंवा कार्बनचे कापड बाहेरील भागासाठी तांबे वजन 2 औंस किमान शक्तीसाठी; स्ट्रोब/लँडिंग लाइटसाठी 3-4 औंस थर्मल व्हियास किमान 9 प्रति हाय-पॉवर एलईडी, 28V DC साठी LED घटकांच्या 10 ppm/°C च्या आत CTE MatchingCore CTE भरलेले आणि कॅप केलेले पॉवर इनपुटसर्ज संरक्षण; केबिन सिस्टमसाठी 400Hz सहत्वता BITEVoltage, वर्तमान, तापमान निरीक्षण; फॉल्ट लॉगिंग प्रमाणपत्र डीओ-160 चाचणी केली; IPC-6012 वर्ग 3
योग्यरित्या डिझाइन केलेले एअरक्राफ्ट लाइटिंग PCBA शून्य देखभाल प्रवेशासह 50,000+ फ्लाइट तासांसाठी सतत कार्य करते. MCPCB थर्मल मॅनेजमेंट, प्रोग्रामेबल LED ड्रायव्हर्स आणि DO-160 क्वालिफिकेशन टेस्टिंगचे संयोजन विमान वाहतुकीसाठी आवश्यक असलेली विश्वासार्हता प्रदान करते.
