एक विश्वासार्ह लागवड प्रकाश PCBA कसा बनवायचा
रोपण दिवे (बागवाणी एलईडी फिक्स्चर) मागणीच्या परिस्थितीत कार्य करतात: 12-16 तास सतत दैनंदिन ऑपरेशन, उच्च आर्द्रता वातावरण (60-90% RH), आणि लक्षणीय थर्मल ताण. पीसीबीए हा संपूर्ण फिक्स्चरचा कणा आहे---येथे अपयश म्हणजे पीक नुकसान आणि ऊर्जा वाया जाणे.
औद्योगिक आणि कृषी क्षेत्रातील पॉवर इलेक्ट्रॉनिक्स आणि PCB उत्पादनातील 20 वर्षांच्या अनुभवासह, मी शेकडो वाढलेल्या प्रकाश क्षेत्राच्या अपयशांचे विश्लेषण केले आहे. या मार्गदर्शकामध्ये मटेरियल निवड, थर्मल मॅनेजमेंट, स्पेक्ट्रम डिझाइन आणि लाईट PCBA लावण्यासाठी सिद्ध विश्वासार्हता पॅरामीटर्स समाविष्ट आहेत.

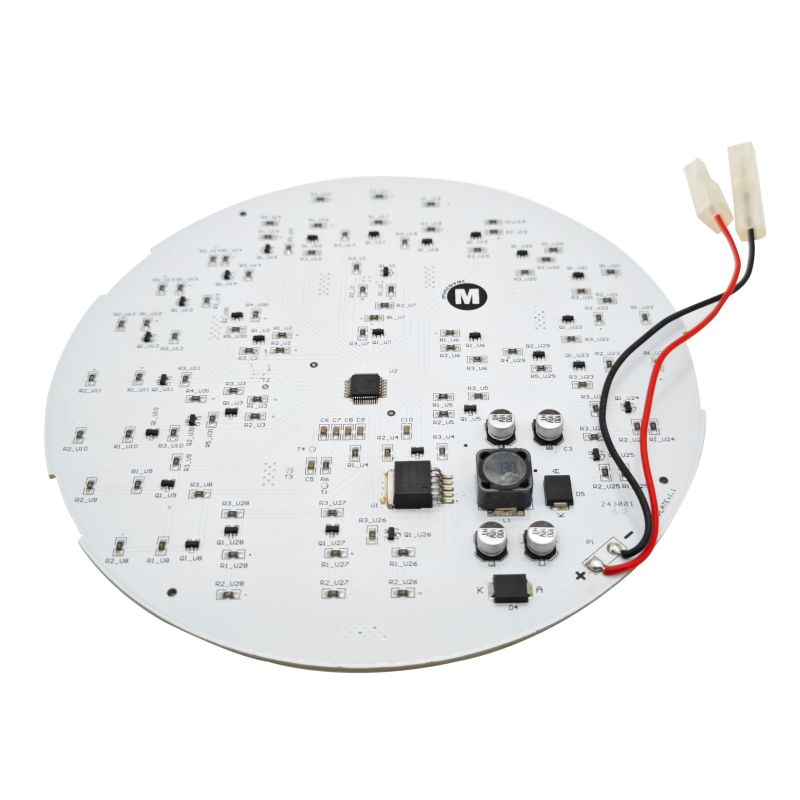

एक लागवड प्रकाश PCBA काय करावे
एक रोपण प्रकाश PCBA कृत्रिम प्रकाशाद्वारे वनस्पती प्रकाशसंश्लेषणास समर्थन देतो. मानक प्रकाशाच्या विपरीत, फलोत्पादन PCBA ने सतत उच्च-शक्तीच्या ऑपरेशनचे व्यवस्थापन करताना विशिष्ट तरंगलांबी (फुलांसाठी लाल, वनस्पति वाढीसाठी निळा) वितरित करणे आवश्यक आहे.
लागवड प्रकाश PCBA चे आवश्यक कार्ये:
- स्पेक्ट्रल आउटपुट नियंत्रण:≤±5nm विचलनासह अचूक तरंगलांबी (660nm लाल, 450nm निळा) येथे LED चिप चालवते
- थर्मल अपव्यय:अकाली लुमेन घसारा टाळण्यासाठी LED जंक्शन्समधून उष्णता काढून टाकते
- शक्ती नियमन:LED स्ट्रिंगसाठी AC इनपुट (85-265V) किंवा DC इनपुट (12-52V) स्थिर स्थिर प्रवाहामध्ये रूपांतरित करते
- पर्यावरण संरक्षण:हरितगृह आर्द्रता आणि तापमान बदल सहन करते
मानक एलईडी पीसीबीए मधील मुख्य फरक:लाइट PCBA ला लावण्यासाठी उच्च पॉवर डेन्सिटी (40W ते 200W+ प्रति बोर्ड) आणि वेगवेगळ्या प्रकारच्या पिकांसाठी विशिष्ट स्पेक्ट्रम ट्यूनिंग आवश्यक आहे.
मुख्य तांत्रिक तपशील
वाढीच्या अवस्थेनुसार स्पेक्ट्रल आवश्यकता
ग्रोथ स्टेजडॉमिनंट वेव्हलेंथ टिपिकल लाल:निळा गुणोत्तर ऍप्लिकेशन वनस्पति (पाने/देठ) 450nm (निळा) 3:1 ते 4:1 कोशिंबिरीसाठी वापरण्यात येणारा एक पाला व त्याचे झाड, वनस्पती, पालेभाज्या फ्लॉवरिंग / फ्रूटिंग 660nm (लाल) 5:1 ते 9:1, फुगवटा स्पेक्ट्रम400-700nm + व्हाईट व्हेरिएबल पूरक ग्रीनहाऊस लाइटिंग
सध्याच्या बागायती एलईडी मानकांवर आणि उत्पादकाच्या वैशिष्ट्यांवर आधारित.
इलेक्ट्रिकल आणि पॉवर तपशील
पॅरामीटर लो पॉवर (होम/DIY) मिड पॉवर (व्यावसायिक) उच्च पॉवर (व्हर्टिकल फार्म) एकूण पॉवर10W-40W40W-120W120W-300W+इनपुट व्होल्टेज12V-24V DC45-52V DC48V DC किंवा AC 85-265 Current Current चॅनल350mA-700mA700mA-1500mA1500mA-2800mAcurrent Deviation±5%±2%±1% पॉवर रूपांतरण कार्यक्षमता>85%>90%>93%
कमर्शियल प्लांटिंग लाइट पीसीबीए स्पेसिफिकेशन्समधून मिळालेल्या पॉवर रेंज.
भौतिक आणि थर्मल तपशील
पॅरामीटर FR4 मानक ॲल्युमिनियम MCPCBCकॉपर MCPCBथर्मल चालकता0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·KCopper वजन1 oz1-2 oz2-3 ozLayer Count2-4 layers1-2 layers1-2 लेयर °Cmp3Cmp3°Cmp3 पृष्ठभाग70°C पृष्ठभाग वैशिष्ट्यपूर्ण अनुप्रयोग कमी-शक्ती (<30W)बहुतांश व्यावसायिक दिवे अत्यंत उच्च-शक्ती
बागायती अनुप्रयोगांसाठी PCB उत्पादन मानकांवर आधारित.
पीसीबी सामग्रीची निवड: विश्वासार्हतेसाठी गंभीर
पीसीबी सामग्रीची निवड थेट लागवडीचे प्रकाश आयुष्य आणि कार्यप्रदर्शन निश्चित करते.

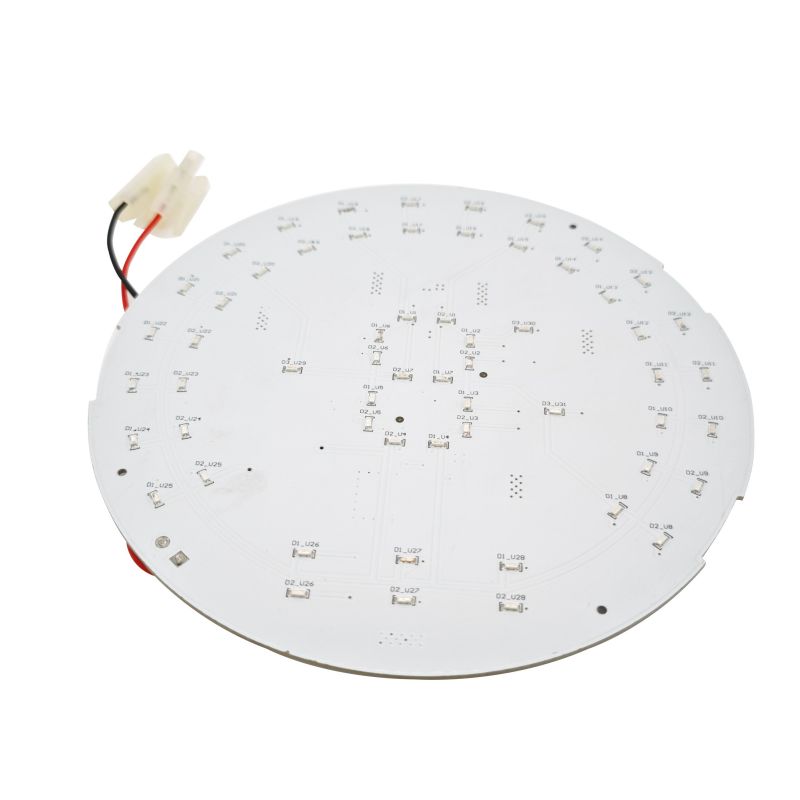

ॲल्युमिनियम MCPCB (रोपण दिवे लावण्यासाठी सर्वात सामान्य)
ॲल्युमिनियम MCPCBs चे 80% पेक्षा जास्त व्यावसायिक लागवड लाईट PCBAs चे योगदान आहे. ते थर्मल कार्यप्रदर्शन आणि खर्चाचे सर्वोत्तम संतुलन देतात.
पॅरामीटर स्टँडर्ड ॲल्युमिनियम उच्च-कार्यक्षमता ॲल्युमिनियम थर्मल चालकता1-3 W/m·K5-9 W/m·KDielectric थर जाडी50-100µm75-150µmब्रेकडाउन व्होल्टेज2-3 kV3-5 kVCost प्रति m² (मोठ्या प्रमाणात)~$5$ ~$30
ॲल्युमिनियम कधी निवडायचे:40W ते 200W पर्यंत बहुतेक व्यावसायिक लावणी दिवे. 1-3 W/m·K ॲल्युमिनियम PCB मानक LED घनतेसाठी पुरेसे आहे.

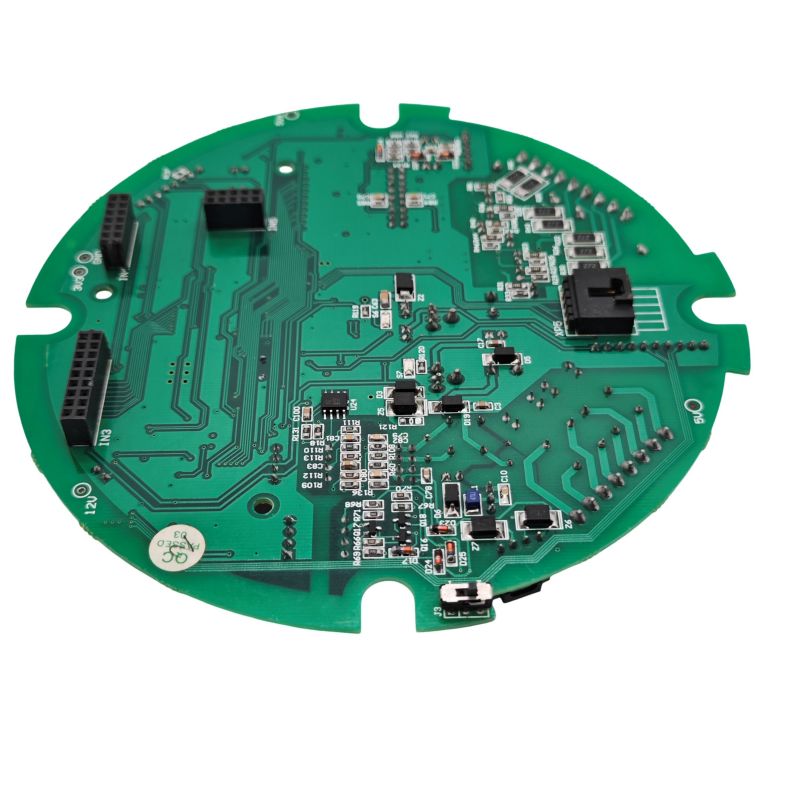

FR4 (किंमत-संवेदनशील किंवा कमी-शक्ती)
FR4 लावणी प्रकाश PCBAs फक्त यासाठी योग्य आहेत:
- 30W अंतर्गत कमी-शक्तीचे फिक्स्चर
- बाह्य हीटसिंकसह डिझाइन
- अल्प-मुदतीचे किंवा छंद असलेले अनुप्रयोग
मर्यादा:FR4 उष्णता प्रभावीपणे नष्ट करू शकत नाही. LED जंक्शन तापमान समतुल्य ॲल्युमिनियम MCPCB डिझाइनपेक्षा 15-25°C जास्त होते.
सिरॅमिक पीसीबीए (प्रीमियम / उच्च-विश्वसनीयता)
सिरॅमिक सब्सट्रेट्स (ॲल्युमिना किंवा ॲल्युमिनियम नायट्राइड) डायलेक्ट्रिक थर पूर्णपणे काढून टाकतात, ज्यामुळे 20-200+ W/m·K ची थर्मल चालकता प्राप्त होते.
यासाठी सर्वोत्तम:अत्यंत उच्च-शक्ती घनता (>3 W/cm²) किंवा पूर्ण विश्वासार्हतेची आवश्यकता असलेले अनुप्रयोग.
सतत ऑपरेशनसाठी थर्मल व्यवस्थापन
लागवड दिवे दररोज 12-16 तास चालतात, दर वर्षी 365 दिवस. थर्मल मॅनेजमेंट हा # 1 विश्वासार्हता घटक आहे.
थर्मल पथ ऑप्टिमायझेशन
अंगठ्याचा नियम:LED जंक्शन तापमानातील प्रत्येक 10°C कमी झाल्यास, आयुर्मान दुप्पट होते.
डिझाईन एलिमेंटची आवश्यकता पडताळणी पद्धत LED पॅड अंतर्गत थर्मल व्हियास किमान 9 व्हिअस (0.3 मिमी व्यास) प्रति LEDX-रे तपासणीद्वारे भरलेले आणि तांबे किंवा इपॉक्सीक्रॉस-सेक्शनने तांबे किंवा epoxyक्रॉस-सेक्शनने कॅप केलेले उष्णता पसरवण्यासाठी 300-500mm² प्रति उच्च-पॉवर LEDSPCB कव्हर 800-500mm² प्रति उच्च-पॉवर कव्हरवर कव्हरेज (कोणतेही मोठे व्हॉईड नाही) क्ष-किरण, शून्य <25% पृष्ठभागाचे तापमान (पूर्ण लोडवर) 60 डिग्री सेल्सिअस खाली (एलईडी पॅड क्षेत्र) थर्मल इमेजिंग
थर्मल इंटरफेस मटेरियल (टीआयएम)
MCPCB आणि फिक्स्चर हीटसिंक दरम्यान:
- आवश्यक TIM:सिलिकॉन किंवा सिरॅमिक थर्मल पॅड (किमान 3 W/m·K)
- जाडी:0.5 मिमी ते 1.5 मिमी
- कॉम्प्रेशन:हवेतील अंतर दूर करण्यासाठी 20-30%
वर्तमान ट्रेससाठी तांबे वजन
वर्तमान प्रति ट्रेस किमान तांबे वजन शिफारस केलेले तांबे वजन<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz2 oz समांतर ट्रेसेससह 3A+2 oz
बागायती प्रकाशासाठी IPC-2221 वर्तमान क्षमता मानकांवर आधारित.
स्पेक्ट्रम डिझाइन आणि तरंगलांबी नियंत्रण
वेगवेगळ्या वाढीच्या टप्प्यांसाठी वनस्पतींना विशिष्ट प्रकाश स्पेक्ट्राची आवश्यकता असते. PCBA ने या तरंगलांबी अचूकतेने वितरित केल्या पाहिजेत.
दिवे लावण्यासाठी मानक तरंगलांबी
वेव्हलेंथ कलर फंक्शन एलईडी चिप प्रकार450-460nmRoyal ब्लू व्हेजिटेटिव्ह ग्रोथ, क्लोरोफिल शोषण ब्लू LED660-665nm दीप रेडफ्लॉवरिंग, फ्रूटिंग, फोटोमॉर्फोजेनेसिस लाल LED730-740nmFar RedEmerson प्रभाव LED3000K-5000Kwhite फुल स्पेक्ट्रम, व्हिज्युअल कम्फर्ट व्हाइट LED
लाल:निळा गुणोत्तर शिफारसी
वनस्पती प्रकार शिफारस केलेले लाल:निळ्या गुणोत्तरनोट्स पालेभाज्या (कोशिंबिरीसाठी वापरण्यात येणारा एक पाला व त्याचे झाड, पालक) 3:1 ते 4:1 अधिक निळा फळझाडे (टोमॅटो, मिरपूड) 5:1 ते 9:1 फुलांच्या/फळांच्या विकासासाठी जास्त लाल औषधी वनस्पती (तुळस, 1 कोथिंबीर: 1 ते 6) स्पेक्ट्रम फुल-सायकल कॅनॅबिस 4:1 (शाकाहारी) ते 8:1 (फ्लॉवर) समायोज्य स्पेक्ट्रम प्राधान्य
उद्योग स्त्रोतांकडून बागायती एलईडी डिझाइन मार्गदर्शक तत्त्वांवर आधारित.
तरंगलांबी स्थिरतेसाठी वर्तमान नियंत्रण
LED तरंगलांबी वर्तमान भिन्नतेसह बदलते. वर्णक्रमीय अचूकता राखण्यासाठी:
- कमाल वर्तमान विचलन:सर्व LED स्ट्रिंगवर ±2%
- शिफारस केलेले विचलन:प्रीमियम डिझाइनसाठी ±1%
- मापन पद्धत:मालिका रेझिस्टर व्होल्टेज ड्रॉप किंवा इनलाइन वर्तमान मीटर
ड्रायव्हर टोपोलॉजी आणि सर्किट डिझाइन
कॉन्स्टंट करंट विरुद्ध कॉन्स्टंट व्होल्टेज
लागवड प्रकाश PCBAs आवश्यक आहेसतत चालू ड्राइव्हप्रत्येक एलईडी स्ट्रिंगसाठी स्थिर तरंगलांबी राखण्यासाठी आणि थर्मल पळून जाण्यापासून रोखण्यासाठी.
टोपोलॉजी सर्वोत्कृष्ट फायद्यांसाठी तोटे रेखीय स्थिर विद्युत् कमी उर्जा (<30W)साधी, कमी EMIअक्षमतेवर उच्च व्होल्टेज ड्रॉपबक कनवर्टर मध्यम पॉवर (30-100W), Vin > VfEfficient (90-95%) इंडक्टर आवश्यक आहे, व्हीडीएफ-एपीबीओ व्हीडीएफएन-एपीबीओएनओईएसटी-एपीओ-एसटी-एपीओ-ए-बी-ए-बी-ए-बी-ए-बी-ए-बी-ओ-एस-टी-बी-ओ. क्षमता उच्च घटक संख्या मल्टी-चॅनेल स्थिर प्रवाह उच्च शक्ती (>100W), ट्यून करण्यायोग्य स्पेक्ट्रम वैयक्तिक चॅनेल नियंत्रण, उच्च कार्यक्षमता कॉम्प्लेक्स, उच्च किंमत
संरक्षण सर्किट्स आवश्यक आहेत
प्रोटेक्शन टाइप कॉम्पोनेंट स्पेसिफिकेशन रिव्हर्स ध्रुवीयता स्कॉटकी डायोड किंवा पी-एफईटीब्लॉक्स नकारात्मक व्होल्टेज इनपुटओव्हर-व्होल्टेज टीव्हीएस डायोडक्लॅम्पवर 1.2x कमाल इनपुटओव्हर-करंट (प्रति चॅनेल) पीटीसी फ्यूज किंवा सेन्स रेझिस्टर + कटऑफ ट्रिप ± 1.3x डीएसकेव्हीडी 1.3x डीएसके व्हीएम 1.3x डिसमिनिटे सुरक्षा ऑन किमान
ग्रो रूमसाठी पर्यावरण संरक्षण
लागवड दिवे उच्च आर्द्रता असलेल्या वातावरणात (60-90% RH) कार्य करतात. विश्वसनीय ऑपरेशनसाठी ओलावा संरक्षण अनिवार्य आहे.
कॉन्फॉर्मल कोटिंग आवश्यकता
कोटिंग प्रकार अर्ज पद्धतीसाठी सर्वोत्कृष्ट पुनर्कार्यक्षमता ॲक्रेलिक (एआर)सामान्य बागायती स्प्रे किंवा डिपइझीसिलिकॉन (एसआर)अत्यंत आर्द्रता, लवचिक पीसीबीएसनिवडक स्प्रे डिफिकल्ट यूरेथेन (यूआर) खारट पाणी किंवा रासायनिक एक्सपोजरस्प्रे खूप कठीण
कोटिंगची किमान जाडी:०.०३ मिमी (१.२ मैल)
ओलावा संरक्षण चेकलिस्ट
- कॉन्फॉर्मल कोटिंगसर्व सोल्डर सांधे आणि उघड तांबे
- पोटिंगकनेक्टर आणि उच्च-व्होल्टेज क्षेत्रांसाठी (अत्यंत वातावरणासाठी पर्यायी)
- सीलबंद कने(बाहेरील किंवा उच्च आर्द्रता असलेल्या ग्रीनहाऊससाठी किमान IP65)
- ENIG पृष्ठभाग समाप्त(तांबे गंज प्रतिबंधित करते; HASL ची शिफारस केलेली नाही)
ऑपरेटिंग पर्यावरण मर्यादा
पॅरामीटर इनडोअर ग्रोग्रीनहाऊसबाहेरील आर्द्रता श्रेणी40-70% RH60-90% RH10-100% RH तापमान श्रेणी15-30°C-5 ते 40°C-20 ते 50°C किमान IP रेटिंग IP20 (इनडोअर ड्राय)IP44 (spl6a)
लागवड प्रकाश PCBA मांडणी नियम
नियम 1: पॉवर आणि सिग्नल वेगळे करा
- AC/DC इनपुट सेक्शन LED ड्राइव्ह ट्रेसपासून वेगळे ठेवा
- किमान क्रिपेज अंतर: उच्च-व्होल्टेज आणि कमी-व्होल्टेज क्षेत्रांमधील 3 मिमी
नियम 2: उच्च-वर्तमान लूप लहान करा
- एलईडी कनेक्टर्सच्या शक्य तितक्या जवळ एलईडी ड्रायव्हर्स ठेवा
- EMI कमी करण्यासाठी लूप क्षेत्र कमी करा
नियम 3: LEDs साठी थर्मल पॅड डिझाइन
- प्रत्येक एलईडी थर्मल पॅडसाठी किमान 9 थर्मल व्हिया (0.3 मिमी) आवश्यक आहे
- सोल्डरबिलिटीसाठी वियास भरले जाणे आवश्यक आहे
नियम 4: जमिनीसाठी तांबे ओतणे
- लेयर 2 वर सॉलिड ग्राउंड प्लेन वापरा (2-लेयर MCPCB साठी, ग्राउंड हा मेटल कोर आहे)
- FR4 डिझाइनसाठी: कमीत कमी स्प्लिट्ससह समर्पित ग्राउंड लेयर
नियम 5: डेझी-चेन पॉवर वितरण
- लांब रेखीय लागवड लाईट PCBAs (1500mm पर्यंत) साठी, मध्यवर्ती बस म्हणून रूट पॉवर ट्रेस
- प्रत्येक एलईडी सेगमेंटला बसमधून फीड करा, मागील सेगमेंटच्या शेवटी नाही
उत्पादन आणि विधानसभा आवश्यकता
लाइट पीसीबीए लावण्यासाठी एसएमटी असेंब्ली स्पेसिफिकेशन्स
पॅरामीटर आवश्यकता पडताळणी सोल्डर पेस्टलीड-फ्री (SAC305 किंवा तत्सम)RoHS अनुपालन
लाइट PCBA लागवड करण्यासाठी गुणवत्ता चाचणी
TestMethodPass/अयशस्वी निकष इन-सर्किट चाचणी (ICT)ऑटोमेटेड प्रोब फिक्स्चर उपस्थित सर्व घटक, योग्य मूल्य एलईडी ध्रुवीयता चेकडायोड मोड किंवा व्हिज्युअल तपासणी 100% योग्य अभिमुखता 1 तासाच्या ऑपरेशननंतर पूर्ण लोडआयआर कॅमेऱ्यावर थर्मल इमेजिंग नाही हॉटस्पॉट >70°C
व्यावसायिक लागवड प्रकाश PCBA उत्पादनासाठी, या पॅरामीटर्सची 100% चाचणी करण्याची शिफारस केली जाते:
- एलईडी ध्रुवीयता तपासणी(स्वयंचलित ऑप्टिकल तपासणी)
- सोल्डर संयुक्त गुणवत्ता(सर्व उर्जा घटकांवर AOI)
- खुली/लहान चाचणी(फ्लाइंग प्रोब किंवा बेड-ऑफ-नेल)
- थर्मल प्रमाणीकरण(नमुना आधार, उत्पादनाच्या 10%)
लागवड लाइट PCBA FAQ
Q1: उच्च-शक्ती (200W+) लावणी प्रकाशासाठी सर्वोत्तम पीसीबी सामग्री कोणती आहे जी दररोज 18 तास चालते?
अ:उच्च-शक्ती सतत ऑपरेशनसाठी,किमान 3 W/m·K थर्मल चालकता असलेले ॲल्युमिनियम MCPCBमानक निवड आहे. वास्तविक फील्ड डेटावर आधारित निर्णय मॅट्रिक्स येथे आहे:
उर्जा पातळी शिफारस केलेले साहित्य थर्मल चालकता अपेक्षित आयुर्मान40W-100W मानक ॲल्युमिनियम MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 तास100W-200Wउच्च-कार्यक्षमता ॲल्युमिनियम · 3-5m·-) W/m·K50,000-70,000 तास200W-300W+प्रीमियम ॲल्युमिनियम (5-9 W/m·K) किंवा कॉपर कोर5-9+ W/m·K70,000-100,000 तास
उच्च शक्तीसाठी FR4 वर ॲल्युमिनियम का:200W लावणीचा प्रकाश लक्षणीय उष्णता निर्माण करतो. FR4 ची थर्मल चालकता फक्त 0.3-0.5 W/m·K आहे, एक इन्सुलेटर म्हणून काम करते. LED जंक्शन तापमान काही मिनिटांत 100°C पेक्षा जास्त होईल, ज्यामुळे लुमेनचे झपाट्याने घसारा होईल (6 महिन्यांत 30-50% नुकसान).
सिरेमिक पीसीबीए पर्यायी:अत्यंत विश्वासार्हतेसाठी किंवा जेव्हा PCB आकार गंभीरपणे मर्यादित असतो (उच्च पॉवर घनता >3 W/cm²), सिरॅमिक सब्सट्रेट्स (ॲल्युमिना किंवा ॲल्युमिनियम नायट्राइड) डायलेक्ट्रिक थर पूर्णपणे काढून टाकतात, 20-200+ W/m·K साध्य करतात. तथापि, किंमत ॲल्युमिनियम MCPCB पेक्षा 3-5x जास्त आहे.
बहुतेक व्यावसायिक उत्पादकांसाठी तळ ओळ:उच्च-कार्यक्षमता ॲल्युमिनियम MCPCB (5 W/m·K) 200W+ फिक्स्चरसाठी किंमत आणि विश्वासार्हतेचे सर्वोत्तम संतुलन प्रदान करते.
Q2: ट्रेस ओव्हरहाटिंग टाळण्यासाठी मी माझ्या लागवड लाईट PCBA साठी आवश्यक तांब्याचे वजन कसे मोजू?
अ:या फलोत्पादन-विशिष्ट मार्गदर्शक तत्त्वांसह IPC-2221 सूत्र वापरा. ट्रेस ओव्हरहाटिंग हा हाय-पॉवर प्लांटिंग लाइट्समध्ये सामान्य अपयश मोड आहे.
पायरी 1 - प्रति ट्रेस तुमची कमाल वर्तमान निर्धारित करा:
48V वर ठराविक 100W लावणी प्रकाशासाठी: वर्तमान = 100W / 48V = 2.08A प्रति स्ट्रिंग
पायरी 2 - तुमची स्वीकार्य तापमान वाढ निवडा (ΔT):
- 10°C वाढ:50,000+ तासांच्या आयुष्यासाठी पुराणमतवादी (व्यावसायिकांसाठी शिफारस केलेले)
- 20°C वाढ:ग्राहक-श्रेणीसाठी स्वीकार्य
- 30 डिग्री सेल्सिअस वाढ:उच्च धोका --- ट्रेस कालांतराने सोल्डर सांधे कमकुवत करेल
पायरी 3 - वर्तमानावर आधारित तांबे वजन निवडा:
वर्तमान 1 औंस कॉपर आवश्यक रुंदी (ΔT=20°C)2 औंस कॉपर आवश्यक रुंदी (ΔT=20°C)शिफारस1A30 mils (0.76mm)15 mils (0.38mm) 1 oz स्वीकार्य2A70 mils (1.78mm) 35.29mm पूर्व 289mm mils (3.05mm)60 mils (1.52mm)2 oz किमान 5A220 mils (5.59mm)110 mils (2.79mm)3 औंस शिफारस केली आहे
पायरी 4 - सरलीकृत सूत्र वापरून गणना करा (बाह्य ट्रेससाठी, 2 औंस तांबे):
रुंदी (मिल) = वर्तमान (Amps) × 35 (ΔT=20°C साठी)
2.08A चे उदाहरण: 2.08 × 35 = 73 mils (1.85mm) किमान रुंदी
20% सुरक्षा मार्जिन जोडणे:७३ × १.२ = ८८ मिली (२.२३ मिमी)
प्रकाश PCBA लागवड करण्यासाठी व्यावसायिक शिफारस:
- किमान 2 औंस तांबे वापरा> 1A असलेल्या सर्व ट्रेससाठी
- 3 औंस तांबे वापरा>3A वाहून नेणाऱ्या ट्रेससाठी किंवा बोर्ड जागा मर्यादित असताना
- सोल्डर मास्क ओपनिंग जोडाउच्च-वर्तमान ट्रेसवर---अतिरिक्त सोल्डर वर्तमान क्षमता 20-40% वाढवते
पडताळणी पद्धत:प्रोटोटाइप असेंब्लीनंतर, पूर्ण लोडवर इन्फ्रारेड कॅमेऱ्याने ट्रेस तापमान मोजा. कोणतेही ट्रेस ७०°C पेक्षा जास्त असल्यास, तांब्याचे वजन वाढवा किंवा ट्रेस रुंद करा.
Q3: प्रकाश PCBA लावताना असमान प्रकाश आउटपुट किंवा फ्लिकरिंग कशामुळे होते आणि मी ते कसे दुरुस्त करू?
अ:असमान प्रकाश आउटपुट आणि फ्लिकरिंग विशेषत: यामुळे होतेसमांतर LED स्ट्रिंग्समधील वर्तमान जुळत नाहीकिंवाअपुरी बल्क कॅपेसिटन्स. येथे निदान क्रम आहे:
मूळ कारण 1 - समांतर स्ट्रिंगमध्ये वर्तमान जुळत नाही (सर्वात सामान्य):
जेव्हा अनेक LED स्ट्रिंग्स एकाच स्थिर विद्युत् ड्रायव्हरला समांतर जोडलेले असतात, तेव्हा फॉरवर्ड व्होल्टेज (Vf) मधील लहान फरकांमुळे एका स्ट्रिंगला इतरांपेक्षा जास्त विद्युत् प्रवाह येतो. सर्वात गरम स्ट्रिंग सर्वात जास्त विद्युतप्रवाह काढते, आणखी तापते (तापमानासह व्हीएफ थेंब), आणि आणखी प्रवाह काढते---थर्मल रनअवे.
उपाय:
- वापरा aप्रति स्ट्रिंग वेगळे स्थिर वर्तमान ड्राइव्हर(उच्च-शक्तीसाठी प्राधान्य)
- किंवा जोडासमतोल प्रतिरोधक(0.5-2Ω) प्रवाह समान करण्यासाठी प्रत्येक स्ट्रिंगसह मालिकेत
- रेझिस्टर वॅटेज: P = I² × R (उदा. 1A² × 1Ω = 1W रेझिस्टर)
मूळ कारण 2 - ड्रायव्हर आउटपुटवर अपुरा बल्क कॅपेसिटन्स:
आउटपुट कॅपॅसिटन्स खूप लहान असल्यास पल्स-विड्थ मॉड्युलेटेड (PWM) डिमिंग दृश्यमान फ्लिकर तयार करते. प्रत्येक PWM चक्रासोबत LED करंट वाढतो आणि कमी होतो.
PWM वारंवारता किमान बल्क कॅपॅसिटन्स फ्लिकर दृश्यमानता100-200 Hz1000µF+बहुतांश लोकांसाठी दृश्यमान500-1000 Hz470µFFlicker काही1000-4000 Hz100µF सामान्यतः फ्लिकर-फ्री व्हिजिबल
निराकरण:संपूर्ण LED आउटपुटमध्ये 100-470µF इलेक्ट्रोलाइटिक कॅपेसिटर, तसेच उच्च-फ्रिक्वेंसी फिल्टरिंगसाठी 10µF सिरॅमिक कॅपेसिटर जोडा.
मूळ कारण 3 - एलईडी कनेक्शनवर खराब सोल्डर सांधे:
LED पॅडवरील क्रॅक किंवा कोल्ड सोल्डर जॉइंट मधूनमधून जोडणी तयार करते. बोर्ड गरम झाल्यावर आणि थंड झाल्यावर LED चमकू शकते, मंद होऊ शकते किंवा पूर्णपणे निकामी होऊ शकते.
शोध पद्धत:
- लाईट चालू असताना प्रत्येक एलईडीला प्लॅस्टिक टूलने हळूवारपणे टॅप करा
- फ्लिकरिंग आढळल्यास, सोल्डर जॉइंट रिफ्लो करा
- SMT LEDs साठी, पॅडच्या सभोवतालच्या क्रॅकसाठी मॅग्निफिकेशन अंतर्गत तपासणी करा
मूळ कारण 4 - अपर्याप्त ट्रेस रुंदीमुळे व्होल्टेज कमी होते:
उच्च-शक्तीच्या तारांवर लांब, अरुंद ट्रेस व्होल्टेज ड्रॉप तयार करतात. ट्रेसच्या अगदी टोकाला असलेल्या एलईडीना ड्रायव्हरच्या जवळ असलेल्या एलईडीपेक्षा कमी प्रवाह प्राप्त होतो.
निराकरण:
- व्होल्टेज ड्रॉपची गणना करा: V_drop = I × R_trace
- 100mil (2.54mm) 1oz ट्रेस वरील 2A स्ट्रिंगसाठी 24 इंचांपेक्षा जास्त: R ≈ 0.24Ω, V_drop ≈ 0.48V
- हे मान्य असेल. V_drop >0.5V साठी, ट्रेस रुंदी वाढवा किंवा 2oz तांबे वापरा
द्रुत प्रमाणीकरण:प्रत्येक स्ट्रिंगमधील पहिल्या LED आणि शेवटच्या LED वर व्होल्टेज मोजा. फरक 0.3V पेक्षा जास्त असल्यास, ट्रेस डिझाइन अपग्रेड करा.
लाइट PCBA लागवड करण्यासाठी उत्पादन चाचणी चेकलिस्ट
मोठ्या प्रमाणावर उत्पादनासाठी लावणी प्रकाश PCBA मंजूर करण्यापूर्वी, या पाच चाचण्या तपासा:
| चाचणी | पद्धत | पास/नापास निकष |
|---|---|---|
| स्पेक्ट्रल आउटपुट | गोल किंवा स्पेक्ट्रोमीटर एकत्रित करणे | लक्ष्यापासून तरंगलांबी विचलन ≤±5nm |
| थर्मल कामगिरी | पूर्ण लोडवर 1 तासानंतर IR कॅमेरा | बिंदू नाही >70°C; एलईडी पॅड <60°C |
| चालू शिल्लक | प्रत्येक समांतर स्ट्रिंगमध्ये वर्तमान मोजा | स्ट्रिंगमधील विचलन <5% |
| आर्द्रता प्रतिकार | 48 तासांसाठी 40°C वर 85% RH, पॉवर | गंज नाही, फ्लिकर नाही, अपयश नाही |
| आयुर्मान पडताळणी (त्वरित) | 85°C/85% RH, 1000 तास (THB चाचणी) | लुमेन अवमूल्यन <10% |
व्यावसायिक ऑर्डरसाठी:थर्मल इमेजिंग अहवाल आणि वर्णक्रमीय पडताळणी डेटासह PPAP (उत्पादन भाग मंजूरी प्रक्रिया) दस्तऐवजीकरणाची विनंती करा.
सारांश: विश्वसनीय लागवड लाइट PCBA चेकलिस्ट
डिझाइन एलिमेंटची आवश्यकता PCB मटेरियल ॲल्युमिनियम MCPCB (1-9 W/m·K) बहुतेकांसाठी; FR4 फक्त कमी पॉवरसाठी (<30W) पॉवर ट्रेससाठी तांबे वजन2 oz किमान; सिग्नल थर्मल मॅनेजमेंटसाठी 1 औंस9+ थर्मल व्हिया प्रति एलईडी; पीसीबीए आणि हीटसिंक दरम्यान टीआयएम; पृष्ठभागाचे तापमान <60°CS स्पेक्ट्रम नियंत्रण लाल (660nm), निळा (450nm); पिकावर आधारित गुणोत्तर; वर्तमान विचलन <±2% ड्रायव्हर टोपोलॉजी प्रति स्ट्रिंग सतत चालू; स्पेक्ट्रम ट्यूनिंगसाठी स्वतंत्र ड्रायव्हर चॅनेल ओलावा संरक्षणकॉन्फॉर्मल कोटिंग (ऍक्रेलिक किंवा सिलिकॉन); ENIG पृष्ठभाग समाप्त; सीलबंद कनेक्टर चालू संतुलन समांतर स्ट्रिंग्ससाठी वेगळे ड्रायव्हर्स किंवा बॅलन्सिंग रेझिस्टर्स प्रमाणनRoHS, UL (व्यावसायिक फिक्स्चरसाठी) चाचणी स्पेक्ट्रल, थर्मल, वर्तमान शिल्लक, आर्द्रता प्रतिरोध, THB प्रवेगक वृद्धत्व
एक विश्वासार्ह रोपण प्रकाश PCBA योग्य थर्मल व्यवस्थापन (ॲल्युमिनियम MCPCB, 2+ oz तांबे, थर्मल वियास), अचूक स्पेक्ट्रम नियंत्रण (सतत करंट ड्राइव्ह, तरंगलांबी विचलन ≤±5nm), आणि पर्यावरण संरक्षण (कॉन्फॉर्मल कोटिंग, सीलबंद कनेक्टर) एकत्र करते. सर्वात सामान्य फील्ड अपयश --- असमान प्रकाश आउटपुट, फ्लिकरिंग आणि अकाली LED बिघाड --- अपर्याप्त थर्मल डिझाइन किंवा समांतर तारांमधील वर्तमान जुळत नाही. व्यावसायिक वाढत्या वातावरणात 50,000+ तास ऑपरेशन साध्य करण्यासाठी 2 oz तांबे, प्रति चॅनेल स्वतंत्र स्थिर वर्तमान ड्राइव्हर्स आणि थर्मल प्रमाणीकरण चाचणीला प्राधान्य द्या.
