इलेक्ट्रॉनिक्स मॅन्युफॅक्चरिंग आणि एसइओमध्ये 20 वर्षे काम करताना, मी शेकडो एक्झिट साइन असेंब्लीचे ऑडिट केले आहे. या मार्गदर्शकामध्ये तांत्रिक वैशिष्ट्ये, अनुपालन मानके आणि वास्तविक-जागतिक कार्यप्रदर्शन मेट्रिक्स समाविष्ट आहेत जे सुविधा व्यवस्थापक आणि निर्दिष्टकर्ता प्रत्यक्षात शोधतात.

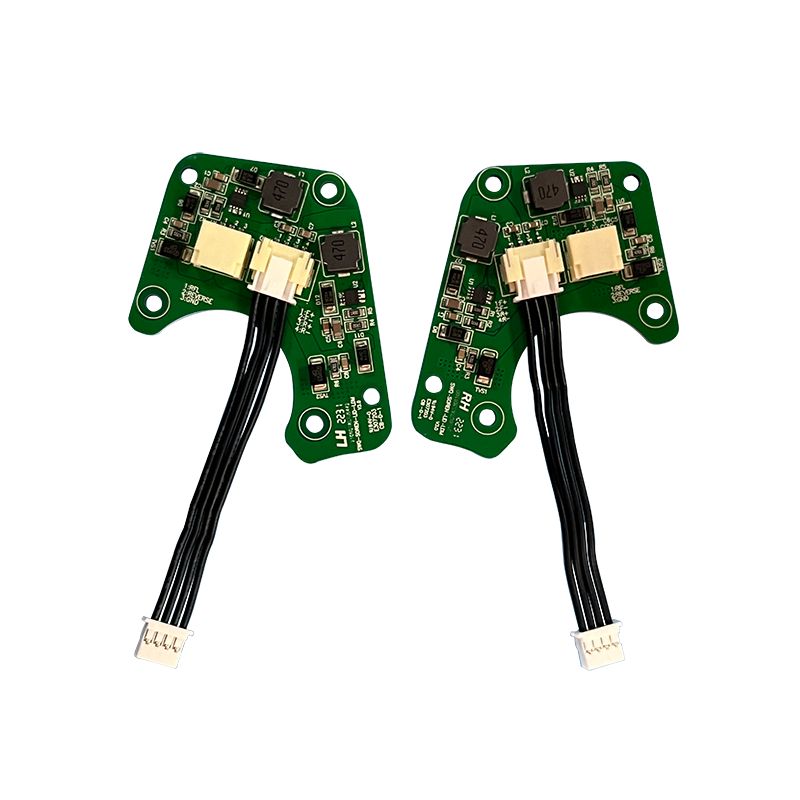

एक्झिट साइन PCBA वेगळे काय करते?
मानक लाइटिंग बोर्डच्या विपरीत, निर्गमन चिन्ह PCBA ने एकाच वेळी तीन कार्ये व्यवस्थापित करणे आवश्यक आहे:
- ड्युअल पॉवर पथ:AC लाइन इनपुट (120V किंवा 277V) तसेच बॅकअप बॅटरी चार्जिंग सर्किट.
- आपत्कालीन हस्तांतरण स्विचिंग:पॉवर लॉस झाल्यानंतर 0.1 सेकंदात डीसी बॅटरीवर स्वयंचलित स्विचओव्हर.
- एलईडी स्ट्रिंग व्यवस्थापन:6 ते 36 लाल किंवा हिरव्या LEDs साठी सतत वर्तमान नियंत्रण.
पॉवर फेल्युअर दरम्यान बिल्डिंग कोडमध्ये 90 मिनिटे प्रदीपन आवश्यक असल्याने, PCBA डिझाइनने कमी शांत विद्युत् प्रवाह आणि विश्वासार्ह बॅटरी चार्जिंगला प्राधान्य दिले पाहिजे.
मुख्य तांत्रिक तपशील
खाली सूचीबद्ध केलेले सर्व पॅरामीटर्स UL 924 आणि NFPA 101 मानकांची पूर्तता करतात किंवा त्यापेक्षा जास्त आहेत. नेहमी तुमच्या पुरवठादाराकडून प्रमाणपत्रांची पडताळणी करा.
इनपुट आणि आउटपुट पॉवर
पॅरामीटर मानक मूल्य अनुपालन इनपुट व्होल्टेज (AC)120V / 277V / 347V (50-60Hz) UL 924 इमर्जन्सी मोड व्होल्टेज 6V ते 12V DC (NiCd किंवा LiFePO4 बॅटरी) NFPA 101 एकूण आउटपुट LPowerde8 वर StarPowerde8WE फॅक्टर (AC मोड)≥0.90 पूर्ण लोडवरIEC 61000-3-2कार्यक्षमता>82% (AC-DC रूपांतरण)DOE 2021 मानके
बॅटरी चार्जिंग तपशील
पॅरामीटरव्हॅल्यूनोट्सचार्ज व्होल्टेज (NiCd)7.2V ते 8.4V (6V नाममात्र पॅकसाठी) तापमान भरपाई करंट 50mA ते 200mA (सतत करंट) जास्त गरम होण्यापासून प्रतिबंधित करते बॅटरी प्रकार सपोर्टNiCd, NiMHe-Pcp4mAu, LiMAF वर प्रीचार्ज वेळ 24 तास (100% क्षमता) UL आवश्यकता पूर्ण करते कमी बॅटरी कटऑफ 5.4V ±0.2V खोल डिस्चार्ज प्रतिबंधित करते
पर्यावरणीय आणि भौतिक
पॅरामीटररेटिंगऑपरेटिंग तापमान 0°C ते +50°C (घरातील) / -10°C ते +55°C (ओलसर स्थान) स्टोरेज तापमान -20°C ते +60°CPCB बेस मटेरियल FR4 (Tg 130°C किमान) किंवा CEM-1 खर्च-कमी आवृत्त्यांसाठी. ते 2 औंस. (प्राथमिक पॉवर ट्रेससाठी 2 औंस आवश्यक आहे.) ज्वलनशीलता रेटिंगUL 94V-0 (बोर्डवर चिन्हांकित)
UL 924 Compliant PCBA ची प्रमुख डिझाइन वैशिष्ट्ये
कोड-अनुपालकPCBA साइनमधून बाहेर पडापर्यायी नाही. निरीक्षक काय तपासतात ते येथे आहे.
1. स्वयंचलित आपत्कालीन हस्तांतरण
- हस्तांतरण वेळ:बोर्डाने 0.1 सेकंदात AC वरून बॅटरीवर स्विच करणे आवश्यक आहे. मानवी डोळ्यांना दिसणारा कोणताही विलंब तपासणीत अपयशी ठरतो.
- चाचणी सर्किट:एकात्मिक पुश-बटण चाचणी बिंदूंनी AC मेन डिस्कनेक्ट न करता पॉवर फेल्युअरचे अनुकरण करणे आवश्यक आहे. हे अनिवार्य UL 924 वैशिष्ट्य आहे.
2. बॅटरी व्यवस्थापन प्रणाली (BMS)
- ओव्हरचार्ज संरक्षण:जेव्हा बॅटरी व्होल्टेज 8.4V (6V NiCd पॅकसाठी) पोहोचते तेव्हा PCBA ने चार्जिंग थांबवणे आवश्यक आहे.
- रिव्हर्स पोलॅरिटी प्रोटेक्शन:जर इंस्टॉलरने बॅटरीला मागे जोडले तर बॅटरी इनपुटवरील डायोड नुकसान टाळतात. हे फील्ड अपयशाचे एक प्रमुख कारण आहे.

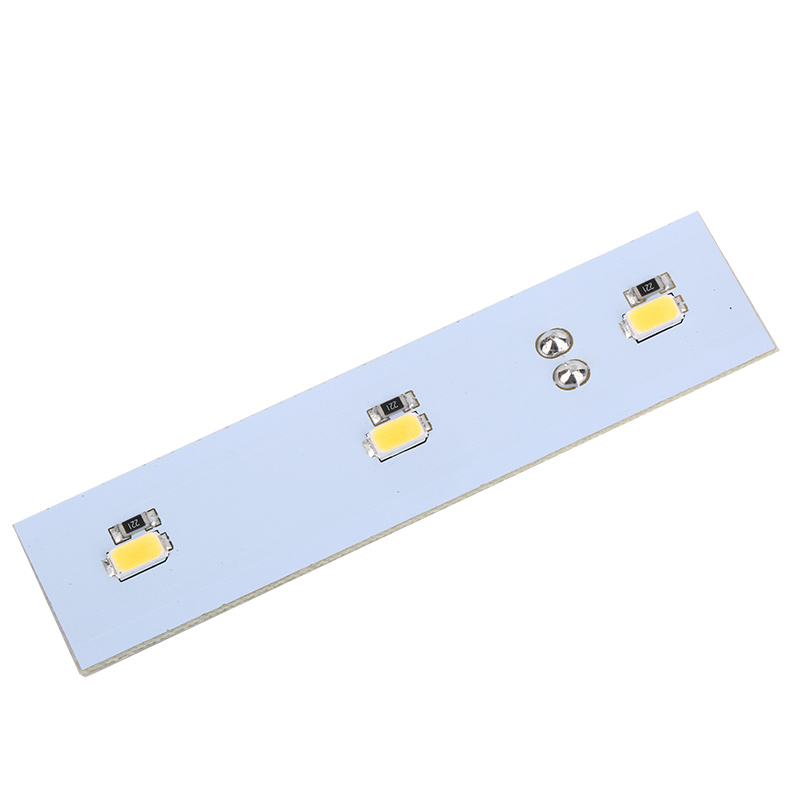

3. एलईडी कॉन्फिगरेशन लवचिकता
बहुतेक निर्गमन चिन्ह PCBA बोर्ड एकाधिक एलईडी व्यवस्थांना समर्थन देतात:
- 6-LED मालिका:ॲल्युमिनियम एक्सट्रुडेड चिन्हांसाठी मानक (लाल किंवा हिरवा).
- 12-LED समांतर + मालिका:दुहेरी बाजू असलेल्या चिन्हांसाठी सामान्य (हॉलवे किंवा कमाल मर्यादा माउंट).
- 18 ते 36 एलईडी ॲरे:उच्च-लुमेन एक्झिट चिन्हांसाठी (100+ कॅन्डेला) वापरले जाते.

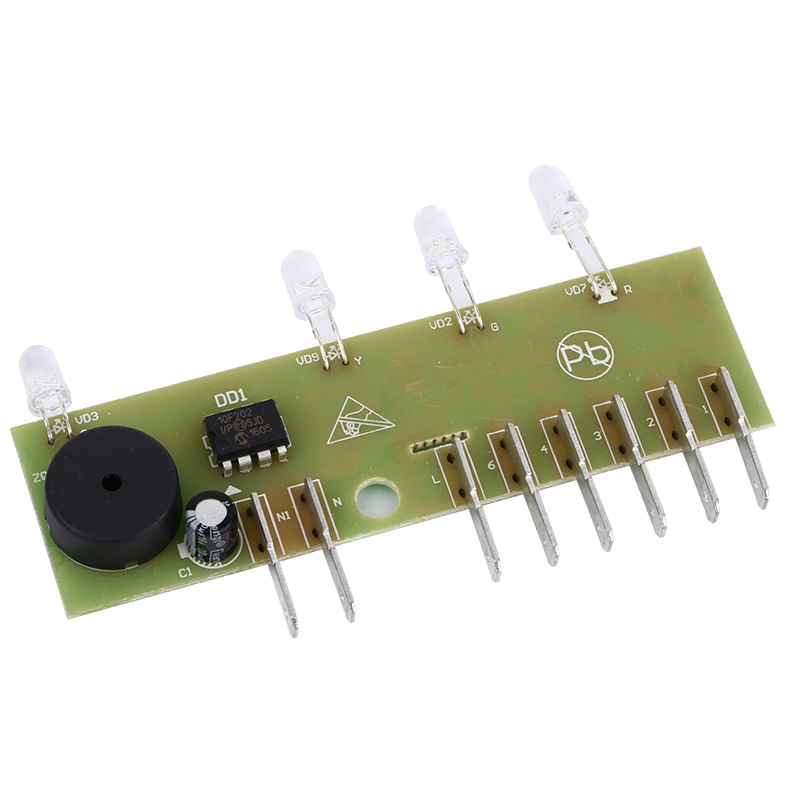

4. स्व-निदान (प्रगत युनिट्स)
प्रीमियम पीसीबीएमध्ये एक मायक्रो कंट्रोलर समाविष्ट आहे जो:
- दर ३० दिवसांनी बॅटरी क्षमता लॉग करते.
- बॅटरीचे आरोग्य सूचित करण्यासाठी लाल/हिरव्या स्थितीचा LED ब्लिंक करतो.
- जेव्हा बॅटरी रेट केलेल्या क्षमतेच्या 80% खाली येते तेव्हा ऐकू येईल असा अलार्म (पर्यायी) सिग्नल करतो.
प्रमाणपत्रे तुम्ही सत्यापित करणे आवश्यक आहे
कोणतीही ऑर्डर करण्यापूर्वीPCBA साइनमधून बाहेर पडा, या तीन कागदपत्रांची विनंती करा:
प्रमाणन अधिकारक्षेत्र हे काय सत्यापित करते UL 924USA आणीबाणी प्रकाश आणि उर्जा उपकरणेNFPA 101 (लाइफ सेफ्टी कोड)USAI प्रदीपन कालावधी (90 मिनिटे) आणि हस्तांतरण वेळCSA C22.2 क्रमांक 141Canada आपत्कालीन प्रकाश उपकरणRoHS 3 (2015/2015/2015/2015)
चेतावणी:सिल्कस्क्रीन लेयरवर दृश्यमान UL चिन्ह नसलेले PCBA जवळजवळ निश्चितपणे अप्रमाणित आहे. फील्ड इन्स्पेक्टर यासाठी तुमची संपूर्ण इमारत फेल करू शकतात.
उत्पादन गुणवत्ता निर्देशक
पुरवठादाराचे मूल्यांकन करताना ही चेकलिस्ट वापराPCBA साइनमधून बाहेर पडा.
- सोल्डर मास्क नोंदणी:चुकीचे संरेखन 0.005 इंच पेक्षा जास्त नसावे. उच्च-व्होल्टेज ट्रेसवर उघडलेले तांबे हा धक्कादायक धोका आहे.
- सिल्कस्क्रीन सुवाच्यता:सर्व घटक डिझायनेटर (R1, C2, IC1), पोलॅरिटी मार्कर आणि UL फाईल क्रमांक असेंब्लीनंतर स्पष्टपणे वाचण्यायोग्य असणे आवश्यक आहे.
- थ्रू-होल घटक:थंड सांधे टाळण्यासाठी बॅटरी कनेक्टर आणि चाचणी स्विच हे वेव्ह-सोल्डर केलेले असावेत, हाताने सोल्डर केलेले नसावेत.
- कॉन्फॉर्मल कोटिंग (पर्यायी):ओलसर स्थानांसाठी (शौचालय, बाहेरील आच्छादित निकास), PCBA ला ऍक्रेलिक किंवा युरेथेनचे कॉन्फॉर्मल कोटिंग आवश्यक आहे. सर्व घटकांवर मॅट किंवा ग्लॉसी फिनिश पहा.
साइन इन करा PCBA FAQs
खाली तीन तांत्रिक प्रश्न आहेत जे मला सुविधा अभियंते आणि खरेदी तज्ञांकडून वारंवार प्राप्त होतात.
Q1: मी माझ्या एक्झिट साइनसाठी समर्पित एक्झिट साइन PCBA ऐवजी मानक LED ड्रायव्हर PCBA वापरू शकतो का?
अ:नाही, आणि हे धोकादायक का आहे. मानक एलईडी ड्रायव्हर PCBA मध्ये तीन गंभीर सर्किट नाहीत:
1. बॅटरी बॅकअप स्विचिंग:मानक ड्रायव्हर्सना AC पॉवर लॉस आढळत नाही. NFPA 101 चे उल्लंघन करून, आउटेज दरम्यान तुमचे एक्झिट साइन ताबडतोब गडद होईल ज्यासाठी 90 मिनिटे प्रदीपन आवश्यक आहे.
2. लो-व्होल्टेज डिस्कनेक्ट:याशिवाय, PCBA 5V पेक्षा कमी बॅटरी काढून टाकणे सुरू ठेवेल, तीन चक्रांमध्ये NiCd किंवा LiFePO4 पेशी कायमचे नष्ट करेल.
3. चाचणी बटण इंटरफेस:इमारत निरीक्षकांना मॅन्युअल चाचणी कार्य आवश्यक आहे. मानक ड्रायव्हर्समध्ये हा सिग्नल मार्ग समाविष्ट नाही.
तळ ओळ:सूचीबद्ध UL 924 खरेदी कराPCBA साइनमधून बाहेर पडाफक्त जेनेरिक बोर्डवरील $5 बचत अयशस्वी तपासणीसाठी हजारो खर्च येईल.
Q2: माझे निर्गमन चिन्ह PCBA गरम चालते. बॅटरीवर ३० मिनिटांनंतर LEDs मंद होतात. काय अयशस्वी झाले?
अ:तुम्हाला बॅटरी खराब होण्याची समस्या आहे, LED समस्या नाही. येथे निदान क्रम आहे:
1. चार्ज व्होल्टेज तपासा:AC पॉवर लागू केल्यावर, संपूर्ण बॅटरी टर्मिनल्समध्ये मोजा. तुम्ही 7.2V ते 8.4V (6V NiCd पॅकसाठी) पहावे. व्होल्टेज 6.5V पेक्षा कमी असल्यास, PCBA वरील चार्जिंग सर्किट अयशस्वी झाले आहे.
2. चाचणी बॅटरी क्षमता:बॅटरी डिस्कनेक्ट करा आणि 200mA काढणाऱ्या रेझिस्टरसह लोड करा. निरोगी 6V NiCd पॅक किमान 90 मिनिटांसाठी 5.4V पेक्षा जास्त असावा.
3. गंज साठी तपासा:NiCd बॅटरी 3-5 वर्षांनी पोटॅशियम हायड्रॉक्साइड गळती करतात. हे पांढरे स्फटिकाचे अवशेष पीसीबीएवरील तांबे खाऊन टाकतात. तुम्हाला कुठेही पांढरी पावडर दिसल्यास, बॅटरी आणि PCBA दोन्ही ताबडतोब बदला.
सामान्य निराकरण:जरी चिन्ह कार्य करत असले तरीही दर 4 वर्षांनी बॅटरी बदला. हे लपविलेल्या क्षमतेचे नुकसान टाळते.
Q3: प्रत्येकाची चाचणी न करता 500 एक्झिट साइन पीसीबीए बोर्डची बॅच UL अनुरूप आहे हे मी कसे सत्यापित करू?
अ:तुम्ही पडताळणीच्या तीन स्तरांवर अवलंबून आहात:
1. UL फॉलो-अप सेवा (FUS):प्रत्येक अस्सल UL सूचीबद्ध PCBA अघोषित UL ऑडिटला परवानगी देणाऱ्या कारखान्यातून येतो. बोर्डवरील UL चिन्हामध्ये फाइल क्रमांक (उदा. UL E123456) समाविष्ट असणे आवश्यक आहे. हा नंबर UL च्या Product iQ डेटाबेसवर शोधा. ते दिसत नसल्यास, चिन्ह बनावट आहे.
2. तारीख कोड जुळत:PCBA सिल्कस्क्रीनमध्ये तारीख कोड (YYWW फॉरमॅट) असावा. हा तारीख कोड UL प्रमाणन अहवालाच्या उत्पादन कालावधीशी जुळत असल्याची खात्री करा. त्या खिडकीबाहेर केलेले बोर्ड झाकलेले नाहीत.
3. यादृच्छिक विध्वंसक चाचणी:प्रत्येक 500 युनिटसाठी, 2 बोर्ड बलिदान द्या. त्यांना उघडा आणि तपासा:
- योग्य फ्यूज रेटिंग (उदा. 250V 3A स्लो-ब्लो).
- योग्य ट्रान्सफॉर्मर अलगाव (प्राथमिक आणि माध्यमिक दरम्यान 0.125 इंच किमान मंजुरी).
- कोणतेही अनुमोदित घटक पर्याय नाहीत (उदा. 105°C ऐवजी 85°C कॅपेसिटर).
प्रो टीप:मोठ्या ऑर्डरसाठी पैसे देण्यापूर्वी तुमच्या पुरवठादाराकडून "यूएल नोटिस ऑफ ऑथोरायझेशन" ची विनंती करा.
सारांश: योग्य निर्गमन चिन्ह PCBA निवडणे
एक गुणवत्ताPCBA साइनमधून बाहेर पडातीन नॉन-निगोशिएबल वैशिष्ट्यांद्वारे परिभाषित केले आहे:
1. UL 924 सूचीसत्यापित फाइल क्रमांकासह.
2. 0.1 सेकंदांखाली स्वयंचलित हस्तांतरणयोग्य कमी-व्होल्टेज डिस्कनेक्टसह.
3. बॅटरी चार्जिंग सर्किटNiCd, NiMH किंवा LiFePO4 रसायनशास्त्रासाठी डिझाइन केलेले.
सुविधा व्यवस्थापकांसाठी, स्वयं-निदान असलेल्या बोर्डांना प्राधान्य द्या. OEM साठी, पॉवर ट्रेस आणि UL 94V-0 लॅमिनेटवर नेहमी 2 औंस कॉपर निर्दिष्ट करा. सत्यापित उत्पादन दस्तऐवजीकरण आणि तृतीय-पक्ष प्रमाणन हा कोड अनुपालन आणि निवासी सुरक्षिततेचा एकमेव विश्वसनीय मार्ग आहे.
