एलईडी ड्रायव्हर पीसीबीए

हे मार्गदर्शक तांत्रिक वैशिष्ट्ये, उत्पादन मानके आणि आपल्याला माहित असणे आवश्यक असलेल्या अनुप्रयोग-विशिष्ट आवश्यकतांचा भंग करते.

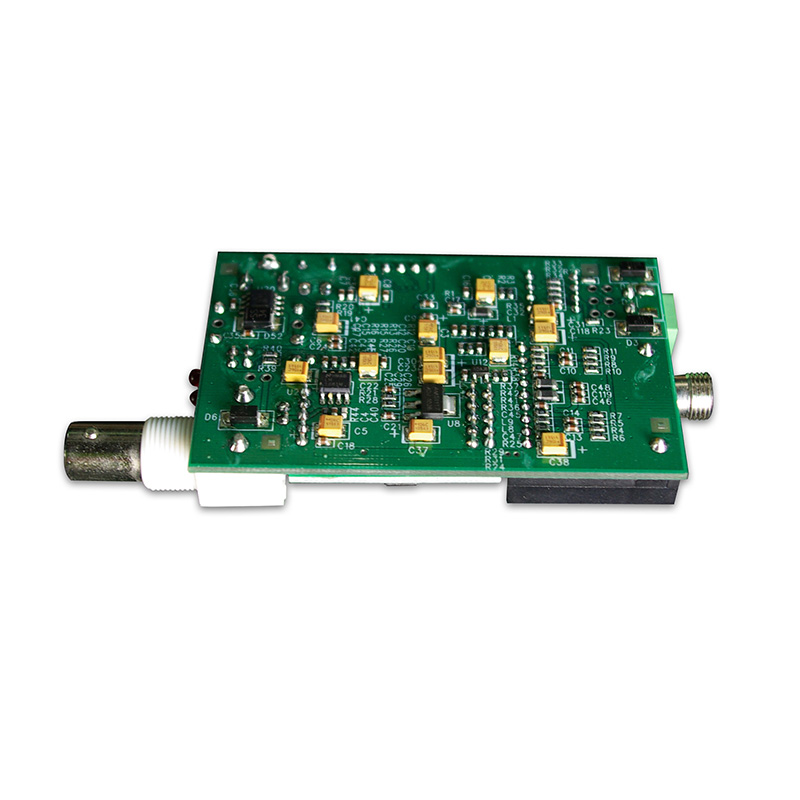

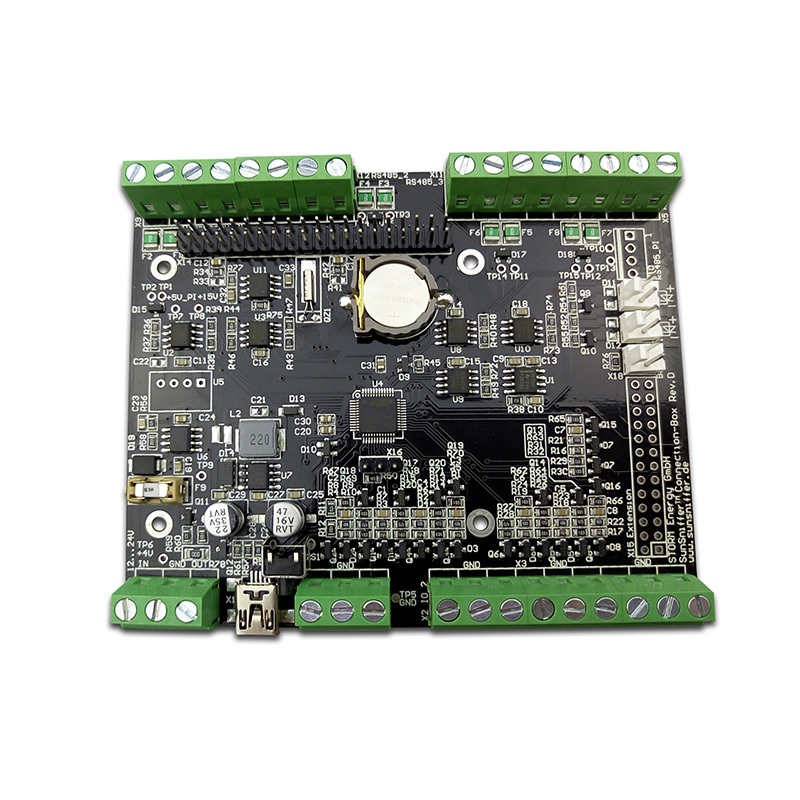

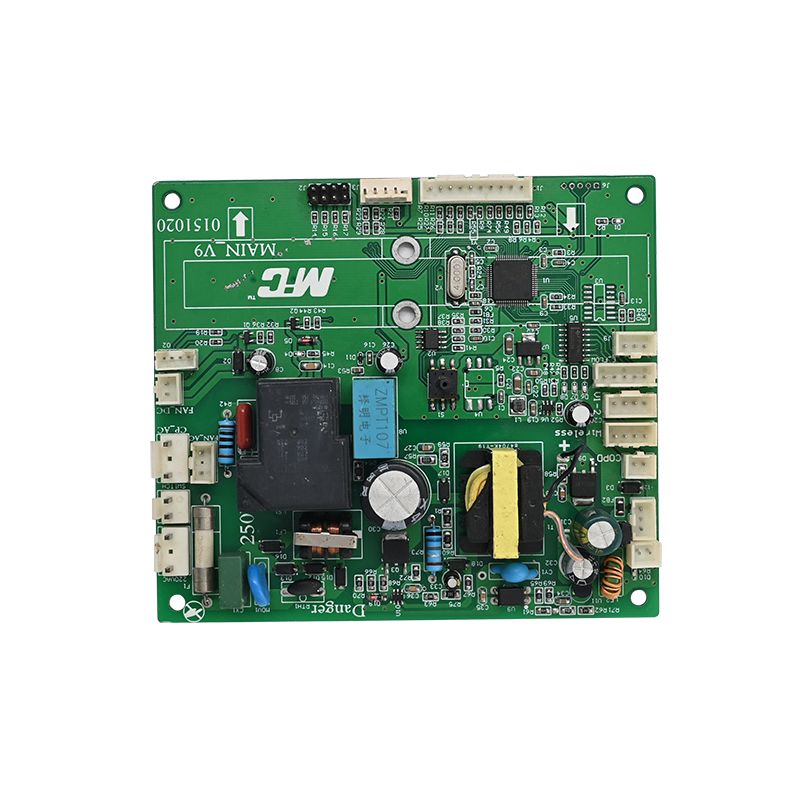

एलईडी ड्रायव्हर PCBA म्हणजे काय?

एलईडी ड्रायव्हर पीसीबीए हा संपूर्ण असेम्बल बोर्ड आहे जो एलईडी लाईट सोर्सला पॉवर नियंत्रित करतो. मानक पीसीबीच्या विपरीत, या असेंब्ली विशिष्ट घटकांना एकत्रित करतात:

- ड्रायव्हर ICs:स्थिर प्रवाह किंवा स्थिर व्होल्टेज रेग्युलेटर (उदा., ऑन सेमीकंडक्टर, टीआय, नेक्सेरिया).

- ट्रान्सफॉर्मर्स/इंडक्टर्स:फ्लायबॅक किंवा बूस्ट सारख्या पॉवर कन्व्हर्जन टोपोलॉजीजसाठी.

- हीट सिंक आणि थर्मल वियास:गंभीर भागांचे जंक्शन तापमान व्यवस्थापित करण्यासाठी.

- कनेक्टर:डिमिंग कंट्रोल (0-10V, PWM) आणि AC/DC इनपुटसाठी.

कारण LEDs ला थर्मल पळापळ टाळण्यासाठी कडक वर्तमान नियंत्रण आवश्यक आहेPCBAडिझाईनने इलेक्ट्रिकल अलगाव आणि उष्णता नष्ट करणे याला प्राधान्य दिले पाहिजे.

मुख्य तांत्रिक मापदंड (डेटाशीट अंतर्दृष्टी)

तुमची असेंब्ली उद्योग मानकांची पूर्तता करते हे सुनिश्चित करण्यासाठी, तुम्ही तुमच्या निर्मात्याकडे हे पॅरामीटर्स सत्यापित करणे आवश्यक आहे. सध्याच्या IPC आणि घटक मानकांवर आधारित, येथे गंभीर मेट्रिक्स आहेत.

सामान्य तपशील

इलेक्ट्रिकल आणि थर्मल कामगिरी

फॉर्म फॅक्टर टीप:लेगसी SOT223 पॅकेजेसच्या तुलनेत 90% पर्यंत बोर्ड जागा वाचवण्यासाठी आधुनिक कॉम्पॅक्ट डिझाईन्स DFN पॅकेजेस (2x2mm) वापरतात.

डिझाइन आणि असेंब्ली: शीर्ष 4 अभियांत्रिकी फोकस पॉइंट्स

भेटण्यासाठीEEATमानके, आम्ही सत्यापित करण्यायोग्य उत्पादन नोट्स आणि वास्तविक-जागतिक अभियांत्रिकी डेटावर अवलंबून असतो.

1. थर्मल व्यवस्थापन धोरण

उष्णता इलेक्ट्रोलाइटिक कॅपेसिटरचा शत्रू आहे आणि एलईडी मरतो.

- प्लेसमेंट द्वारे:कॉपर ग्राउंड प्लेनमध्ये उष्णता हस्तांतरित करण्यासाठी IC पॅडच्या खाली थर्मल व्हियासचा वापर करा.

- तांबे ओतणे:बाह्य थर तांब्याची जाडी असावी2 औंस (0.0026 इंच) किमानउच्च-वर्तमान ट्रेससाठी.

- तपासणी:PCBA चे वार्प आणि ट्विस्ट पेक्षा जास्त नसावे0.0075 इंच प्रति इंचहीटसिंक संपर्क सुनिश्चित करण्यासाठी.

2. दीर्घायुष्यासाठी घटक निवड

- ऑटोमोटिव्ह ग्रेड:बाह्य प्रकाशासाठी, निवडाAEC-Q101पात्र ड्रायव्हर्स. हे भाग साइड-वेटेबल फ्लँक्स (SWF) ला सपोर्ट करतात, जे सोल्डर जॉइंट्सच्या ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन (AOI) ला परवानगी देतात---शून्य-दोष उत्पादनासाठी आवश्यक आहे.

- कॅपेसिटर:105°C किमान रेट केलेले हाय-रिपल करंट कॅपेसिटर वापरा.

3. सोल्डरबिलिटी आणि तपासणी

- AOI अनुपालन:लीडलेस पॅकेजेस (DFN/QFN) साइड-वेटेबल फ्लँक्सशिवाय महाग एक्स-रे तपासणी आवश्यक आहे. SWF तंत्रज्ञान मानक AOI ला अनुमती देते, असेंबली खर्च लक्षणीयरीत्या कमी करते.

- सोल्डर मास्क नोंदणी:तांबे बाहेर पडू नये म्हणून चुकीची नोंदणी ±0.004 इंच कमाल ठेवावी.

4. इलेक्ट्रिकल सेफ्टी (क्रिपेज आणि क्लिअरन्स)

- AC-DC ड्रायव्हर्ससाठी (ऑफ-लाइन), उच्च-व्होल्टेज ट्रेस (मुख्य) आणि कमी-व्होल्टेज दुय्यम बाजूंमध्ये पुरेसा क्लिअरन्स सुनिश्चित करा.

- ज्वलनशीलता रेटिंग:सर्व साहित्य पूर्ण करणे आवश्यक आहेUL94V-0. हे रेटिंग बोर्डच्या सोल्डर बाजूला भौतिकरित्या चिन्हांकित केले जाणे आवश्यक आहे.

अर्ज-विशिष्ट आवश्यकता

LED ड्रायव्हर PCBA वर वेगवेगळे क्षेत्र वेगवेगळे ताण आणतात.

- ऑटोमोटिव्ह हेडलाइट्स (ADB):सह उच्च-वर्तमान (8A+) ड्रायव्हर्स आवश्यक आहेतEMC अनुपालन (CISPR 25 वर्ग 5). 4+ लेयर स्टॅक आवश्यक असताना बोर्ड आकार अनेकदा प्रतिबंधित आहे.

- औद्योगिक उच्च उपसागर:लाट संरक्षण आणि विस्तृत इनपुट व्होल्टेज श्रेणी (90-305V AC) वर लक्ष केंद्रित करते.

- ग्राहक (एलईडी बल्ब):किंमत-संवेदनशील, सामान्यतः रेखीय ड्रायव्हर्ससह सिंगल-लेयर ॲल्युमिनियम पीसीबी.

वारंवार विचारले जाणारे प्रश्न (FAQ)

खाली तीन सामान्य तांत्रिक प्रश्न संबंधित आहेतएलईडी ड्रायव्हर पीसीबीएसोर्सिंग आणि डीबगिंग.

Q1: माझे LED ड्रायव्हर PCBA काही महिन्यांनंतर का अयशस्वी होते, जरी घटक अगदी नवीन आहेत?

अ:मूळ कारण जवळजवळ नेहमीच असतेथर्मल ताणकिंवाखराब सोल्डरिंग. खालील तपासा:

1. जंक्शन तापमान:तुम्ही ड्रायव्हर IC चे Tc (केस टेंप) मोजले का? अंगठ्याचा नियम असा आहे की प्रत्येक 10°C 85°C वर वाढल्यास, कॅपेसिटरचे आयुष्य अर्धवट होते.

2. तांबे उपासमार:आयसीचे थर्मल पॅड योग्यरित्या सोल्डर न केल्यामुळे अनेक बिघाड होतात. वापरूनसाइड-वेटेबल फ्लँक्सथर्मल पॅड पूर्णपणे जोडलेले असल्याची खात्री करण्यासाठी डिझाइन AOI पडताळणीसाठी परवानगी देते.

3. साहित्य Tg:ड्रायव्हर गरम झाल्यास मानक FR4 (Tg 130°C) कालांतराने खराब होऊ शकते. वर श्रेणीसुधारित कराTg 150°C+किंवा ॲल्युमिनियम-कोर PCBA.

Q2: मोठ्या प्रमाणात उत्पादन करण्यापूर्वी मी प्रोटोटाइप एलईडी ड्रायव्हर पीसीबीएची गुणवत्ता कशी सत्यापित करू?

अ:केवळ व्हिज्युअल तपासणीवर अवलंबून राहू नका. तुम्हाला तीन-चरण सत्यापन प्रक्रियेची आवश्यकता आहे:

1. इलेक्ट्रिकल टेस्ट (फ्लाइंग प्रोब):नेट कनेक्टिव्हिटीची 100% पडताळणी अनिवार्य आहे. हाय-व्होल्टेज आणि लो-व्होल्टेज नेटमध्ये शॉर्ट्स नसल्याची खात्री करा.

2. थर्मल इमेजिंग:ड्रायव्हरला 1 तास पूर्ण लोडवर चालवा. IC केस तापमान डेटाशीट वैशिष्ट्यांशी जुळत आहे की नाही हे तपासण्यासाठी थर्मल कॅमेरा वापरा.

3. सोल्डर संयुक्त सूक्ष्म-विभाग:डीएफएन पॅकेजसाठी, व्हॉईड्स तपासण्यासाठी तुम्ही नमुना जॉइंट क्रॉस-सेक्शन करणे आवश्यक आहे. व्हॉईड्स एकूण पॅड क्षेत्राच्या 25% पेक्षा जास्त नसावेत.

Q3: माझ्या LED ड्रायव्हरसाठी "ENIG" सरफेस फिनिश काय करते आणि ते अतिरिक्त खर्चाचे आहे का?

अ:ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड) हे उच्च-विश्वसनीय LED ड्रायव्हर्ससाठी महत्त्वाचे आहे.

- हे महत्त्वाचे का आहे:मानक HASL (हॉट एअर सोल्डर लेव्हलिंग) असमान पृष्ठभाग सोडते. लहान पिच LED ड्रायव्हर IC साठी (QFN किंवा DFN सारखे), योग्य सोल्डरिंगसाठी सपाटपणा आवश्यक आहे.

- "गोल्ड" फायदे:सोने निकेल थराचे ऑक्सिडेशनपासून संरक्षण करते. जर निकेलचे ऑक्सिडायझेशन झाले, तर तुम्हाला "ब्लॅक पॅड" सिंड्रोम मिळेल, ज्यामुळे सोल्डरचे सांधे चांगले दिसतात परंतु थर्मल सायकलिंग अंतर्गत क्रॅक होतात (बाहेरील प्रकाशात सामान्य).

- निर्णय:ऑटोमोटिव्ह किंवा बाह्य वापरासाठी, ENIG गैर-निगोशिएबल आहे. डिस्पोजेबल ग्राहक बल्बसाठी, OSP किंवा HASL पुरेसे आहे.

सारांश

एक मजबूतएलईडी ड्रायव्हर पीसीबीएकेवळ निवडलेल्या IC द्वारे परिभाषित केले जात नाही, परंतु द्वारे परिभाषित केले जातेतांबे वजन, रणनीतीद्वारे थर्मल, आणिपृष्ठभाग समाप्त. नेहमी IPC-6012 वर्ग 2 किंवा वर्ग 3 च्या अनुपालनाची मागणी करा आणि AOI पडताळणी सुनिश्चित करण्यासाठी गंभीर ऑटोमोटिव्ह ऍप्लिकेशन्ससाठी साइड-वेटेबल फ्लँक्सला प्राधान्य द्या.

या पॅरामीटर्सचे पालन करून---आमच्या 20 वर्षांच्या इंडस्ट्री चाचणीद्वारे सत्यापित केले गेले---आपण आपल्या LED ॲरेशी जुळणारे ड्रायव्हरचे आयुर्मान सुनिश्चित करता, विशेषत: L70 कामगिरीचे 50,000+ तास.
