कंझ्युमर इलेक्ट्रॉनिक्स आणि पीसीबी मॅन्युफॅक्चरिंगमधील 20 वर्षांच्या अनुभवासह, मी हजारो सीलिंग लाइट असेंब्लीचे पुनरावलोकन केले आहे. या मार्गदर्शकामध्ये सामग्रीची निवड, थर्मल व्यवस्थापन, ड्रायव्हर टोपोलॉजी आणि सीलिंग लाईट PCBA डिझाइनसाठी विशिष्ट अनुपालन आवश्यकता समाविष्ट आहेत.
सीलिंग लाइट पीसीबीएने काय करावे

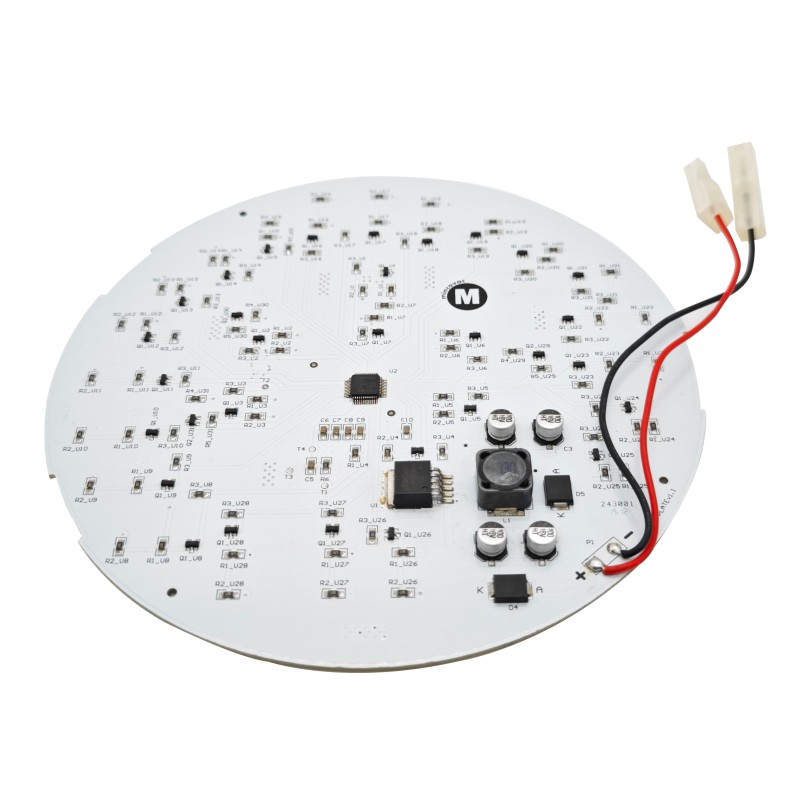

सीलिंग लाइट पीसीबीए (प्रिंटेड सर्किट बोर्ड असेंब्ली) एलईडी लाईट सोर्सचे नियंत्रण आणि शक्ती देते. बेअर पीसीबीच्या विपरीत, पीसीबीएमध्ये बोर्डवर सोल्डर केलेले सर्व घटक समाविष्ट असतात---LED, ड्रायव्हर्स, रेझिस्टर, कॅपेसिटर आणि कनेक्टर.
सीलिंग लाइट पीसीबीएची प्राथमिक कार्ये:
- एसी-टू-डीसी रूपांतरण (एकात्मिक ड्रायव्हर असल्यास):LEDs साठी 110-277V AC ला लो-व्होल्टेज DC मध्ये रूपांतरित करते
- स्थिर वर्तमान नियमन:इनपुट व्होल्टेज चढउतार असूनही स्थिर LED करंट राखते
- थर्मल व्यवस्थापन:अकाली बिघाड टाळण्यासाठी LED जंक्शनपासून उष्णता दूर करते
- अंधुक नियंत्रण (पर्यायी):वॉल डिमरसह इंटरफेस (0-10V, TRIAC, किंवा PWM)
बेअर पीसीबी पेक्षा फरक:उघड्या पीसीबीमध्ये तांबे आणि पॅड असतात परंतु कोणतेही घटक नसतात. पीसीबीए पूर्णपणे एकत्र केले आहे आणि लाईट फिक्स्चरमध्ये स्थापित करण्यासाठी तयार आहे.
मुख्य तांत्रिक तपशील
इनपुट पॉवर पॅरामीटर्स
मापदंड मानक श्रेणी उच्च-कार्यक्षमता श्रेणीइनपुट व्होल्टेज (AC)110-120V (यूएस) किंवा 220-240V (EU)90-277V (युनिव्हर्सल)इनपुट वारंवारता50/60 Hz50/60 HzPower Factor (PF)>0.70 (consumeral) (THD)<20%<15% (DLC आवश्यकता)Surge Protection1 kV (मूलभूत)2-4 kV (व्यावसायिक)
एनर्जी स्टार आणि DLC मानकांनुसार पॉवर फॅक्टर आणि THD आवश्यकता.
एलईडी आउटपुट तपशील
पॅरामीटर लो पॉवरमध्यम पॉवरउच्च पॉवरएकूण लुमेन आउटपुट800-1500 lm (60W इन्कॅन्डेसेंट बदलते) 1500-3000 lm3000-5000 lm+LEDs ची संख्या18-4848-100100-200+LED चालू m0501-501 mA300-700 mATotal Power8-15W15-30W30-60W
भौतिक तपशील
पॅरामीटर FR4 स्टँडर्ड ॲल्युमिनियम MCPCBबोर्ड आकार गोल, चौरस, किंवा कस्टम राउंड, चौरस, किंवा कस्टम व्यास (नमुनेदार गोल) 100 मिमी ते 300 मिमी 100 मिमी ते 300 मिमी कॉपर वजन1 oz (सिग्नल), 2 औंस (पॉवर) 1-2 ozLayer काउंट2 लेयर. सामान्यता-300 थर. W/m·K1-9 W/m·K
PCB साहित्य निवड: FR4 वि. ॲल्युमिनियम MCPCB
FR4 आणि ॲल्युमिनियम MCPCB (मेटल कोअर PCB) मधील निवड हा सीलिंग लाईट PCBA डिझाइनमधील सर्वात महत्त्वाचा निर्णय आहे.
तुलना सारणी
वैशिष्ट्यपूर्ण FR4 PCBAAluminium MCPCBथर्मल चालकता खराब (0.3-0.5 W/m·K)उत्तम ते उत्कृष्ट (1-9 W/m·K) वजन हलके मध्यम किंमत (कमी व्हॉल्यूम) लोअरमॉडरेट (FR4 पेक्षा 30-50% जास्त) LED आयुष्यमान 150mA30,000,000,000,000,000,000,000 तासांवर ॲप्लिकेशन लो-पॉवर (<12W), बदलण्यायोग्य बल्ब मध्यम ते उच्च-पॉवर सीलिंग फिक्स्चर
निर्णय मॅट्रिक्स
सीलिंग लाइट पॉवर शिफारस केलेले PCBA मटेरियल कारण5W-12W (लहान फ्लश माउंट) FR4 (2-थर) कमी किंमत, स्वीकार्य उष्णता12W-25W (मानक कमाल मर्यादा) ॲल्युमिनियम MCPCB (1-2 W/m·K) थर्मल मॅनेजमेंट गंभीर25W-50W-50-50-50-50-50-50-50-50-50-50-50-50 मीटर) थर्मल व्यवस्थापन W/m·K) LED ओव्हरहाटिंग 50W+ (व्यावसायिक) प्रीमियम ॲल्युमिनियम (5-9 W/m·K) किंवा तांबे कोर विश्वासार्हतेसाठी अनिवार्य प्रतिबंधित करते
अंगठ्याचा नियम:15W वरील छतावरील दिवे, ॲल्युमिनियम MCPCB वापरा. FR4 उष्णता निर्माण झाल्यामुळे अकाली एलईडी अपयशी ठरेल.
सीलिंग लाइट PCBA साठी ड्रायव्हर टोपोलॉजी
सीलिंग लाइट पीसीबीए दोन मुख्य ड्रायव्हर आर्किटेक्चर वापरतात: एकात्मिक (समान बोर्डवरील घटक) किंवा रिमोट (वेगळा ड्रायव्हर बोर्ड).
एकात्मिक वि. रिमोट ड्रायव्हर
AspectIntegrated Driver (COB किंवा linear)रिमोट ड्रायव्हर (वेगळा बोर्ड)ड्रायव्हरचे स्थान त्याच PCBA वर LEDsसेपरेट बोर्ड, वायरने जोडलेले टायपिकल पॉवर5W-25W15W-100W+कार्यक्षमता80-88%85-93% फ्लिकर ड्रायव्हरच्या साध्या रेखीय कार्यक्षमतेसह ड्रायव्हरचे प्रोफॉरमन्स फिल्टरिंग डिमिंग कंपॅटिबिलिटी मर्यादित (फक्त TRIAC)विस्तृत (0-10V, TRIAC, DALI)CostLower (एकल बोर्ड)उच्च (दोन बोर्ड)किंमत-संवेदनशील, नॉन-डिमिंग फिक्स्चरसाठी सर्वोत्कृष्ट, व्यावसायिक, मंद करण्यायोग्य, उच्च-शक्ती
कॉन्स्टंट करंट विरुद्ध कॉन्स्टंट व्होल्टेज
ड्रायव्हरचा प्रकार सर्वोत्कृष्ट फायद्यांसाठी तोटेकॉन्स्टंट करंट (CC)डायरेक्ट-ड्राइव्ह LED स्ट्रिंग्स सोपी, कमी घटक LED संख्या ड्रायव्हर व्होल्टेजशी जुळली पाहिजेकॉन्स्टंट व्होल्टेज (CV)मल्टिपल बोर्डसह मॉड्युलर फिक्स्चर स्टँडर्ड 12V/24V, विभक्त करंट-एक्स्प्रेस करणे सोपे आहे.
सीलिंग लाईट PCBA साठी शिफारस:एकात्मिक डिझाइनसाठी सतत वर्तमान ड्रायव्हर टोपोलॉजी वापरा. हे अतिरिक्त प्रतिरोधकांशिवाय स्थिर एलईडी प्रवाह प्रदान करते.
सीलिंग लाइट पीसीबीएसाठी थर्मल व्यवस्थापन
LED आयुर्मानाचा मुख्य शत्रू उष्णता आहे. LED जंक्शन तापमानातील प्रत्येक 10°C कमी झाल्यास, आयुर्मान दुप्पट होते.
थर्मल पथ डिझाइन
सीलिंग लाइट पीसीबीएचा थर्मल मार्ग या क्रमाचे अनुसरण करतो:
LED जंक्शन → LED थर्मल पॅड → PCBA कॉपर → डायलेक्ट्रिक लेयर (MCPCB) → ॲल्युमिनियम बेस → फिक्स्चर हाउसिंग → रूम एअर
सर्वात कमकुवत दुवा:डायलेक्ट्रिक थर (तांबे सर्किट आणि ॲल्युमिनियम बेस दरम्यान इन्सुलेशन). मानक डायलेक्ट्रिकमध्ये 1-3 W/m·K चालकता असते. प्रीमियम डायलेक्ट्रिक 5-9 W/m·K पर्यंत पोहोचते.
एलईडी पॅड डिझाइन नियम
डिझाईन एलिमेंटची आवश्यकता LED9-12 वायस अंतर्गत थर्मल व्हिया (0.3 मिमी व्यास) प्रति हाय-पॉवर LEDVia फिलिंग भरलेले आणि कॅप केलेले (वर सोल्डरिंगला अनुमती देते) कॉपर पॅडचा आकार किमान 2x एलईडी थर्मल पॅड आकारसोल्डर कव्हरेज 80-90% थर्मल पॅडचे 80-90% थर्मल पॅड क्षेत्रफळ 2% व्हीएम-एक्स% व्हीएम-एक्स% पॅड क्षेत्र
थर्मल सत्यापन
उत्पादन चाचणी:असेंब्लीनंतर, सीलिंग लाइट पूर्ण शक्तीवर 1 तास चालवा. इन्फ्रारेड कॅमेरा वापरून LED पॅडवर तापमान मोजा.
तापमान (एलईडी पॅड) ग्रेड अपेक्षित आयुर्मान<50°CEउत्कृष्ट70,000+ तास50-60°CGood50,000-70,000 तास60-70°C स्वीकार्य30,000-50,000 तास>70°C अयशस्वी होण्याचा धोका <20,00 तास
सीलिंग लाइट पीसीबीएसाठी पीसीबी लेआउट नियम
नियम 1: सममितीय एलईडी प्लेसमेंट
हॉट स्पॉट्स टाळण्यासाठी आणि एकसमान प्रकाश वितरण सुनिश्चित करण्यासाठी PCBA वर LED समान रीतीने ठेवा. गोलाकार छतावरील दिवे साठी:
- एकाग्र वर्तुळात एलईडी लावा
- समीप LEDs दरम्यान समान अंतर
- बोर्डच्या काठापासून सातत्यपूर्ण अंतर ठेवा
नियम 2: लहान उच्च-वर्तमान ट्रेस
उच्च-वर्तमान ट्रेस (एलईडी पॉवर आणि ग्राउंड) शक्य तितक्या लहान आणि रुंद असावेत. आवश्यक रुंदीची गणना करा:
2 औंस तांब्यासाठी, 20 डिग्री सेल्सिअस तापमानात वाढ:
- रुंदी (मिल) = वर्तमान (Amps) × 35
उदाहरण: 300mA (0.3A) ट्रेस → 0.3 × 35 = 10.5 mils (0.27mm) किमान
50% सुरक्षितता मार्जिन जोडा:300mA ट्रेससाठी 16 mils (0.4mm) वापरा.
नियम 3: AC आणि DC विभाग वेगळे करा
PCBA मध्ये एकात्मिक AC-DC कनवर्टर समाविष्ट असल्यास:
- बोर्डच्या एका टोकाला एसी इनपुट (हाय-व्होल्टेज) ठेवा
- एसी आणि लो-व्होल्टेज डीसी ट्रेसमध्ये 3 मिमी क्रिपेज अंतर ठेवा
- जागा कमी असल्यास PCB मध्ये फिजिकल स्लॉट किंवा खंदक वापरा
नियम 4: जमिनीसाठी तांबे ओतणे
LED रिटर्नसाठी वरच्या थरावर (MCPCB, सर्किट लेयरसाठी) घन तांबे ओतणे वापरा. हे व्होल्टेज ड्रॉप कमी करते आणि उष्णता पसरवणे सुधारते.
नियम 5: डेझी-चेन पॉवर वितरण
लांब छतावरील दिवे (रेषीय किंवा आयताकृती) साठी, मागील स्ट्रिंगच्या शेवटी LEDs फीड करण्याऐवजी मध्यवर्ती बस म्हणून रूट पॉवर ट्रेस करा.

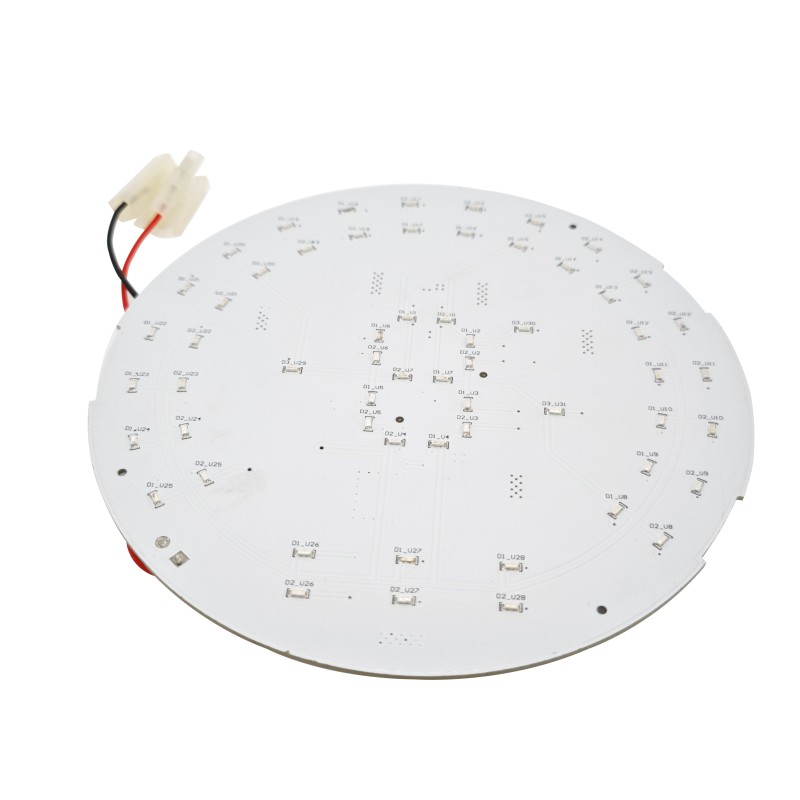

सीलिंग लाइट पीसीबीए लेआउट उदाहरण (गोलाकार)
ठराविक गोल सीलिंग लाईट PCBA (150mm व्यास, 36 LEDs) मध्ये हा लेयर स्टॅक असतो:
लेयर फंक्शन कॉपर वेटटॉप (सर्किट लेयर) एलईडी पॅड, ट्रेस, ड्रायव्हर घटक2 ozडायलेक्ट्रिक लेयरइलेक्ट्रिकल आयसोलेशन75-100 µm ॲल्युमिनियम बेस हीट स्प्रेडिंग आणि मेकॅनिकल सपोर्ट 1.6 मिमी जाडी तळाशी (पर्यायी) फक्त दुय्यम घटक किंवा सोल्डर
फ्लिकर आणि अंधुक विचार
फ्लिकर कारणे
जेव्हा ड्रायव्हर आउटपुट करंटमध्ये लक्षणीय लहर असते तेव्हा एलईडी फ्लिकर होतो. सामान्य कारणे:
- अपुरा आउटपुट कॅपेसिटन्सड्रायव्हर मध्ये
- खराब TRIAC मंद सुसंगतता(कॅपेसिटिव्ह भारांसह अग्रगण्य किनार मंद)
- कमी-फ्रिक्वेंसी PWM मंद होणे(<1 kHz)
फ्लिकर मेट्रिक्स
MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30%Flicker index<0.10.1-0.3>0.3Flicker वारंवारता>1 kHz100-1000 Hz<100 Hz
फ्लिकर कमी करण्याचे तंत्र
टेक्निक इफेक्टकॉस्ट इम्पॅक्ट बल्क आउटपुट कॅपेसिटर जोडा (100-470µF) 100-120 Hz रिपललो कमी करते ($0.10-0.30) PWM डिमिंग फ्रिक्वेन्सी >4 kHz पर्यंत वाढवते दृश्यमान फ्लिकर नाहीसे करते टोपोलॉजी उत्तम व्होल्टेज नियमन मध्यम ($0.50-1.00)
अनुपालन आणि प्रमाणन
मार्केट द्वारे आवश्यक प्रमाणपत्रे
मार्केट सर्टिफिकेशन आवश्यकता USAUL 1598 किंवा UL 8750 LED ल्युमिनेअर्ससाठी सुरक्षितता CanadaCSA C22.2 क्र. 250.0 लाइटिंग फिक्स्चरसाठी सुरक्षा EUCE (LVD, EMC, RoHS समाविष्ट आहे) सुरक्षा, उत्सर्जन, घातक पदार्थांसाठी सुरक्षा, उत्सर्जन, घातक पदार्थ प्रकाश ऊर्जा कार्यक्षमता (यूएस)एनर्जी स्टार किंवा डीएलसीबेट पात्रता, उपयुक्तता आवश्यकता
सामान्य अनुपालन चाचण्या
चाचणी मानक निकष डायइलेक्ट्रिक स्ट्रेंथ (हायपॉट) UL 87501500V AC 1 मिनिटासाठी, कोणतेही ब्रेकडाउन नाही ग्राउंड सातत्य UL 8750<0.1Ω ग्राउंड टर्मिनल आणि एक्स्पोज्ड मेटलईएमआय (कंडेक्टेड आणि रेडिएटेड) FCC भाग 15 (यूएस) किंवा EN 55015 किंवा THBECU15 किंवा 15015 ची कमी मर्यादा StarPF >0.90, THD <20% व्यावसायिकांसाठी
सीलिंग लाइट PCBA FAQ
Q1: मी 120V आणि 277V दोन्ही व्यावसायिक अनुप्रयोगांसाठी समान छतावरील प्रकाश PCBA वापरू शकतो?
अ:नाही, युनिव्हर्सल इनपुट ड्रायव्हरशिवाय नाही. येथे तांत्रिक बिघाड आहे:
120V AC साठी विशेषतः डिझाइन केलेले PCBA अंदाजे 200V DC बस व्होल्टेजसाठी (सुधारणा केल्यानंतर) रेट केलेले घटक वापरते. 277V AC वर, सुधारित DC बस अंदाजे 390V DC आहे. हे मानक 120V-रेटेड कॅपेसिटर, MOSFETs आणि डायोडच्या व्होल्टेज रेटिंगपेक्षा जास्त आहे.
घटक व्होल्टेज कमी करण्याच्या आवश्यकता:
घटक120V रेटिंग277V आवश्यक रेटिंगइनपुट कॅपेसिटर200V400-450VMOSFET250-300V500-600VRectifier diodes200V400VCreepage अंतर1.5mm3.0mm
तुम्हाला दोन्ही व्होल्टेजसाठी एकच पीसीबीए आवश्यक असल्यास:
- निर्दिष्ट करा aयुनिव्हर्सल इनपुट ड्रायव्हर90-277V AC रेट केलेले
- किमान 400V DC बससाठी रेट केलेले घटक वापरा
- AC लाईन्स आणि लो-व्होल्टेज विभागांमध्ये 3mm साठी PCB क्रीपेज डिझाइन करा
- 10-20% जास्त घटक खर्चाची अपेक्षा करा
पर्यायी:दोन PCBA प्रकार तयार करा---एक 120V साठी (कमी किंमत) आणि एक 277V साठी (उच्च व्होल्टेज रेटिंग). व्यावसायिक प्रकाश उत्पादनामध्ये हे सामान्य आहे.
Q2: माझा छतावरील प्रकाश PCBA TRIAC वॉल डिमरसह योग्यरित्या कार्य करतो हे मी कसे सुनिश्चित करू?
अ:सीलिंग लाईट PCBA डिझाइनर्ससाठी TRIAC मंद सुसंगतता हे एक सामान्य आव्हान आहे. येथे अभियांत्रिकी दृष्टीकोन आहे:
समस्या:TRIAC dimmers इनॅन्डेन्सेंट बल्ब (प्रतिरोधक भार) साठी डिझाइन केले होते. LEDs एक प्रतिक्रियाशील भार सादर करतात ज्यामुळे TRIAC चुकीचे होऊ शकते, ज्यामुळे फ्लिकर, फ्लॅशिंग किंवा 30% च्या खाली मंद होऊ शकत नाही.
उपाय १ - ब्लीडर रेझिस्टर (निष्क्रिय):
AC इनपुटमध्ये ब्लीडर रेझिस्टर (10-50 kΩ, 1-2W) जोडा. हे प्रत्येक अर्ध-चक्र दरम्यान TRIAC व्यवस्थित चालू ठेवण्यासाठी पुरेसा प्रवाह (5-15 mA) काढते.
परिणाम:लो-एंड डिमिंग (सामान्यत: 10-15% किमान) सुधारते. स्टँडबाय नुकसान 1-2W जोडते.
उपाय 2 - सक्रिय ब्लीडर सर्किट (प्राधान्य):
सक्रिय ब्लीडर (IC-नियंत्रित) फक्त तेव्हाच विद्युत प्रवाह काढतो जेव्हा TRIAC अन्यथा चुकीचे फायर करेल. कार्यक्षमतेचे नुकसान शून्याच्या जवळ आहे.
उपाय 3 - TRIAC-डिमिंग ड्रायव्हर IC निर्दिष्ट करा:
अनेक व्यावसायिक LED ड्रायव्हर IC मध्ये बिल्ट-इन TRIAC डिमिंग डिटेक्शन आणि ब्लीडर कंट्रोल समाविष्ट आहे. उदाहरणांमध्ये हे समाविष्ट आहे:
- TI LM3447(TRIAC dimmable LED ड्रायव्हर)
- MPS MP4030(TRIAC डिमिंग प्राइमरी-साइड रेग्युलेटर)
चाचणी आवश्यकता:कमीत कमी 5 भिन्न TRIAC डिमर मॉडेल्ससह (Lutron, Leviton, Legrand) मंद सुसंगतता सत्यापित करा. डिमर त्यांच्या होल्डिंग वर्तमान आवश्यकतांमध्ये लक्षणीयरीत्या बदलतात.
फील्ड अपयश चिन्ह:50% च्या खाली मंद झाल्यावर छताचा प्रकाश चमकत असल्यास किंवा चमकत असल्यास, ब्लीडर सर्किट अपुरी आहे.
Q3: सीलिंग लाइट पीसीबीए उत्पादनामध्ये सर्वात सामान्य गुणवत्तेच्या समस्या काय आहेत?
अ:हजारो उत्पादन तपासणीवर आधारित, हे पाच दोष 80% पेक्षा जास्त सीलिंग लाईट PCBA गुणवत्ता समस्यांसाठी जबाबदार आहेत.
DefectFrequencyRoot CauseDetection MethodRework CostLED tombstonening1-5% LED pads वर असमान सोल्डर पेस्ट व्हॉल्यूमAOIHigh (LEDs खराब झालेले) LEDs अंतर्गत सोल्डर व्हॉईड्स कॉमनट्रॅप्ड फ्लक्स गॅसेस रिफ्लोएक्स-रे तपासणी दरम्यान काहीही नाही (voids) LED 25% किंवा 5% पेक्षा जास्त स्वीकार्य. प्लेसमेंट एरर व्हिज्युअल किंवा AOI (रंग/मार्किंग) खूप उच्च (स्क्रॅप बोर्ड) ड्रायव्हरवर कोल्ड सोल्डर जॉइंट्स IC1-3% अपुरे रीफ्लो तापमानAOI किंवा मॅन्युअल तपासणी मध्यम (पुन्हा काम करणे शक्य आहे) अपुरी थर्मल पेस्ट (MCPCB) 5-10% विसंगत ऍप्लिकेशनपुल इमॅलिझिंग किंवा इतर चाचणी
प्रतिबंधक धोरणे:
एलईडी समाधी दगडी बांधकाम:
- LED पॅडपेक्षा किंचित मोठे असलेले स्टॅन्सिल छिद्र वापरा (१:१.१ गुणोत्तर)
- रीफ्लो प्रोफाइलमध्ये लिक्विडस (TAL) वर 60-90 सेकंद वेळ असल्याचे सुनिश्चित करा
उलट ध्रुवीय एलईडी:
- स्पष्ट पोलॅरिटी मार्किंगसह एलईडी वापरा (एनोड/कॅथोड)
- ध्रुवीय तपासणीसह स्वयंचलित ऑप्टिकल तपासणी (AOI) लागू करा
- फ्लाइंग प्रोब किंवा बेड-ऑफ-नेल्सवर 100% ध्रुवीयता चाचणी चालवा
कोल्ड सोल्डर सांधे:
- रीफ्लो पीक तापमान सत्यापित करा (लीड-फ्री SAC305 साठी 245-260°C)
- प्रोफाइलरसह ओव्हन प्रोफाइलचे दररोज निरीक्षण करा (प्रति बॅच एकदाच नाही)
अपुरी थर्मल पेस्ट (हीटसिंक करण्यासाठी MCPCB):
- थर्मल पेस्टसाठी स्टॅन्सिल किंवा स्क्रीन प्रिंटिंग वापरा (मॅन्युअल ऍप्लिकेशन नाही)
- लक्ष्य 0.3-0.5 मिमी पेस्ट जाडी
- माउंट केल्यानंतर कव्हरेजची पडताळणी करा (थर्मल पेस्टने कडा किंचित पिळून काढल्या पाहिजेत)
इनकमिंग सीलिंग लाईट PCBA तपासणीसाठी गुणवत्ता नियंत्रण चेकलिस्ट:
तपासणी आयटम पद्धत स्वीकृती निकषएलईडी ध्रुवीय दृश्य किंवा AOI100% योग्य सोल्डर सांधे (पॉवर घटक)AOINo ब्रिजिंग, कोणतेही अपुरे सोल्डरएलईडी व्हॉईड्स एक्स-रे (नमुना 5-10%)<25% प्रति पॅड थर्मल पेस्ट व्हिज्युअल (एज-आऊट-आउटिंग पॉइंट) चाचणी फ्लाइंग प्रोब किंवा बेड-ऑफ-नेल्स ओपन/शॉर्ट, एलईडी फॉरवर्ड व्होल्टेज तपासणी
सीलिंग लाइट पीसीबीए मॅन्युफॅक्चरिंग चेकलिस्ट
उत्पादनाची पायरीआवश्यकता पडताळणीपीसीबी इनकमिंग तपासणी नाही वॉरपेज, योग्य जाडी, ENIG फिनिश दृश्यमान आणि गेज मापन सोल्डर पेस्ट प्रिंटिंग स्टॅन्सिल जाडी 0.1-0.12 मिमी, छिद्र संरेखन ±0.05 मिमी एसपीआय (सोल्डर पेस्ट तपासणी) निवड करा. प्लेसमेंट रिफ्लो सोल्डरिंगपीक 245-260°C, TAL 60-90 सेकंदप्रोफाइलर डेटा प्रति बॅच थर्मल पेस्ट ऍप्लिकेशन 0.3-0.5 मिमी जाडी, संपूर्ण कव्हरेज वजन तपासणी + व्हिज्युअल हीटसिंक माउंटिंग एकसमान दाब, गॅपस्क्रू टॉर्क स्पेसिफिकेशन नाही, इलेक्ट्रीकल टेस्टम, ईडी चाचणी, विद्युत चाचणी, ओपेन, सद्य:स्थिती
सारांश: चांगल्या दर्जाची सीलिंग लाइट PCBA चेकलिस्ट
चांगल्या गुणवत्तेचा सीलिंग लाइट PCBA खर्च, थर्मल परफॉर्मन्स आणि अनुपालन संतुलित करतो. स्टँडर्ड रेसिडेन्शियल फिक्स्चरसाठी (15-25W), 2 औंस कॉपरसह ॲल्युमिनियम MCPCB, सतत चालू ड्रायव्हर आणि LED पॅड तापमान 60°C च्या खाली सातत्याने 50,000+ तासांचे आयुष्य गाठते. व्यावसायिक डिम करण्यायोग्य फिक्स्चरसाठी, TRIAC-सुसंगत ड्रायव्हर IC आणि ब्लीडर सर्किट्स जोडा. सर्वात सामान्य मॅन्युफॅक्चरिंग दोष---LED टॉम्बस्टोनिंग, रिव्हर्स पोलॅरिटी आणि कोल्ड जॉइंट्स--- AOI तपासणी आणि नियंत्रित रिफ्लो प्रोफाइलसह प्रतिबंधित आहेत.
| डिझाइन घटक | आवश्यकता |
|---|---|
| पीसीबी साहित्य | >15W साठी ॲल्युमिनियम MCPCB; <12W साठी FR4 स्वीकार्य |
| तांबे वजन | पॉवर ट्रेससाठी 2 औंस; सिग्नलसाठी 1 औंस |
| थर्मल व्यवस्थापन | प्रति एलईडी 9+ थर्मल वियास; LED पॅड तापमान <60°C पूर्ण लोडवर |
| ड्रायव्हर टोपोलॉजी | स्थिर प्रवाह (एकात्मिक किंवा दूरस्थ) |
| फ्लिकर नियंत्रण | आउटपुट कॅपेसिटन्स 100-470µF; PWM dimming >4 kHz वापरले असल्यास |
| मंद सुसंगतता | TRIAC साठी ब्लीडर सर्किट; सर्वोत्तम परिणामांसाठी समर्पित डिमिंग आयसी |
| व्होल्टेज रेटिंग | जास्तीत जास्त इनपुट व्होल्टेजसाठी रेट केलेले घटक (120V किंवा 277V किंवा सार्वत्रिक) |
| प्रमाणपत्रे | लक्ष्य बाजारावर आधारित UL किंवा CE; व्यावसायिकासाठी एनर्जी स्टार |
| उत्पादन तपासणी | AOI (एलईडी पोलॅरिटी, सोल्डर जॉइंट्स), एक्स-रे (व्हॉइड्स), इलेक्ट्रिकल टेस्ट |
